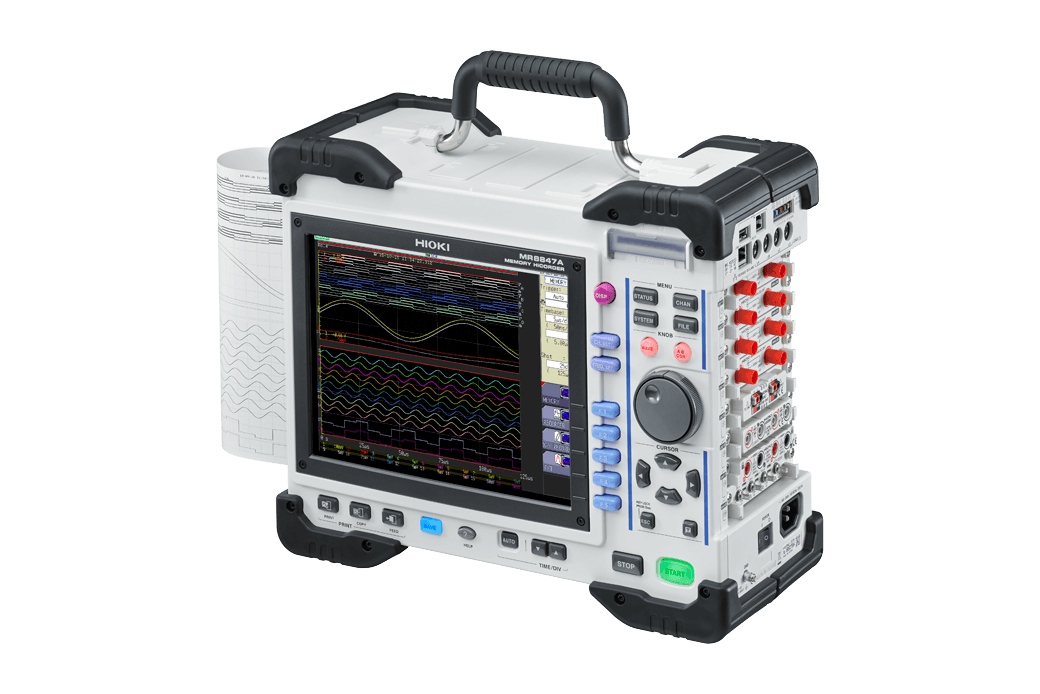

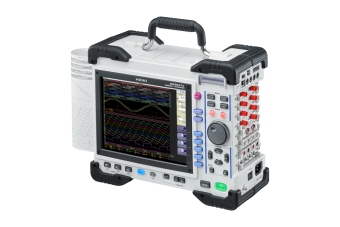

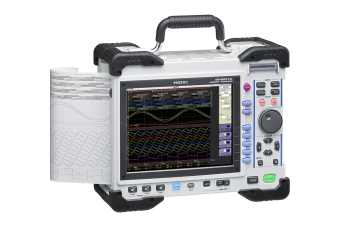

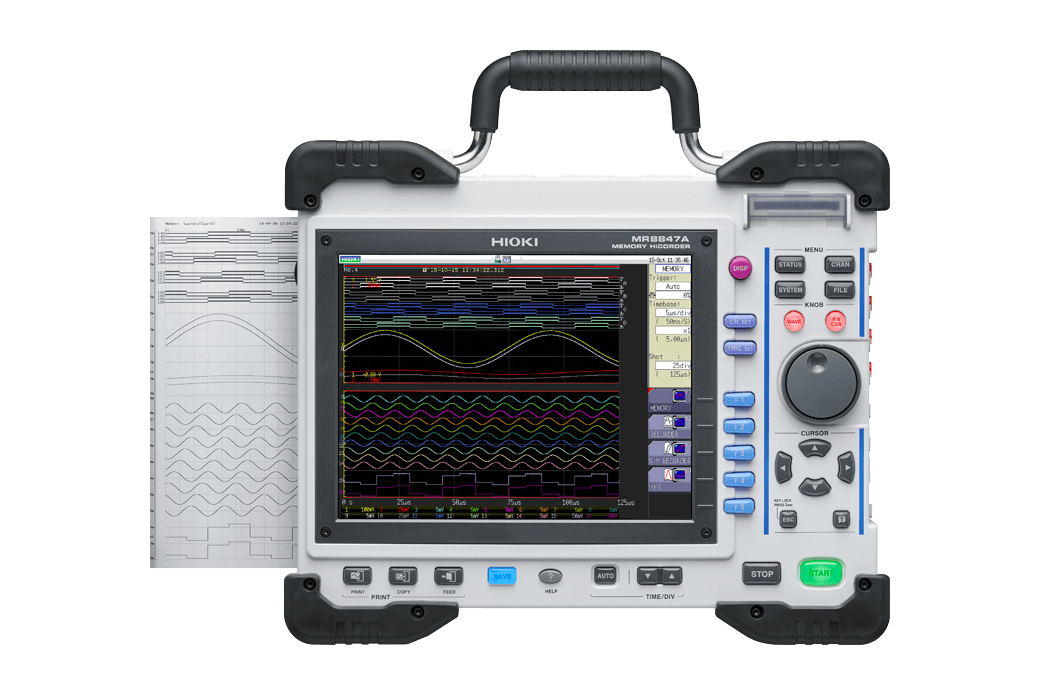

Регистратор многоканальный HIOKI MR8847A

HIOKI MR8827 и MR8847A — это модульные автономные регистраторы памяти с цветным ЖК-дисплеем TFT размером 10,4"/26,4 см и встроенным принтером (стандартно для MR8847, опционально устанавливается на заводе для MR8827). Устройства являются основными блоками, которые могут быть оснащены широким выбором блоков/модулей ввода-вывода для настройки отдельных систем регистраторов памяти для различных измерений, таких как напряжение, температура, ток и т. д.

• Высокоскоростной регистратор памяти MR8827 с одновременным сбором данных.
  • От 32 аналоговых и 32 логических каналов до 28 аналоговых и 64 логических каналов.
  • Большая емкость памяти — 512 млн слов.
  • Встроенный принтер (устанавливается на заводе, уточняйте при заказе).
• MR8847A — высокоскоростной регистратор с тремя вариантами памяти.
  • От 32 аналоговых каналов и 16 логических каналов до 20 аналоговых каналов и 64 логических каналов.
  • Версии памяти 64, 256 или 512 Мслов.
  • Конструкция, устойчивая к воздействию грунта и неблагоприятных рабочих сред.
  • Большие кнопки имеют покрытие, устойчивое к воздействию промышленных масел и загрязнений.
  • Встроенный принтер формата А4.
  • Простая загрузка бумаги и настройка в одно касание, а также высокоскоростная печать со скоростью 50 мм/с.
• Полностью изолирован.
• Генерация и запись сигналов с помощью одного устройства.
• Выведите ранее записанные проблемные формы сигналов и примените их к тестируемым устройствам для моделирования потенциальных проблем.

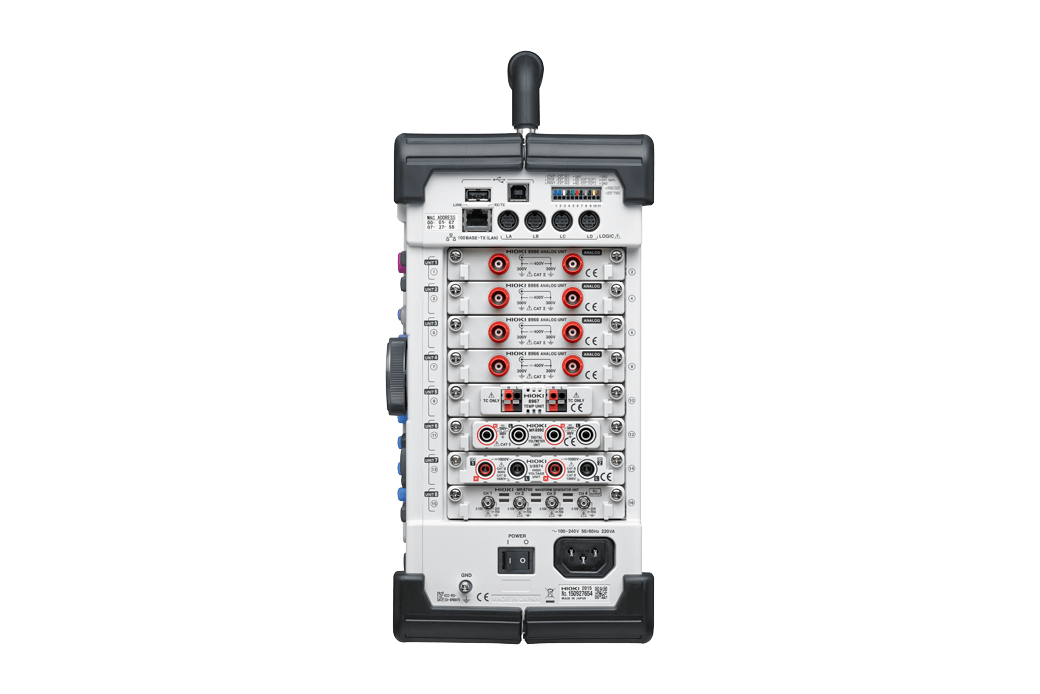

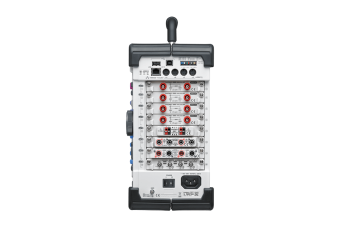

• Модульный основной блок, который можно настроить для широкого спектра измерений с помощью 23 (MR8827) или 17 (MR8847A) подключаемых модулей.
• Высокоскоростная выборка до 20 Мвыб/с.
• Испытание прямого высокого входного напряжения 1000 В.

Основные характеристики

Макс. количество каналов	32 аналоговых канала + 16 логических каналов или 20 аналоговых каналов + 64 логических канала (при использовании со встроенным логическим входом + подключаемым логическим модулем 8973 × 3)
Количество слотов	8 слотов (макс. 8), [Ограничение на количество слотов] при использовании 3CH Current Unit U8977: макс. 3, при использовании Current Unit 8971: макс. 4, при использовании Logic Unit 8973: макс. 3
Количество логических каналов	16-канальная логика (клемма логического зонда GND имеет общую землю с шасси) Встроенный логический вход недоступен при использовании цифрового вольтметра MR8990 в слотах 1 или 2. [Ограничение по использованию встроенного логического входа] (при включенном логическом измерении) • Разрешение измерения в слотах 1 и 2 ограничено 12 битами • Невозможно использовать блок частоты 8970 в слотах 1 или 2.
Диапазоны измерений (20 делений полной шкалы)	[Аналоговый блок 8966]: от 5 мВ/дел до 20 В/дел, 12 диапазонов, разрешение: 1/100 диапазона (с использованием 12-битного АЦП) [Высоковольтный блок U8974]: от 200 мВ/дел до 50 В/дел, 8 диапазонов, разрешение: 1/1600 диапазона (с использованием 16-битного АЦП)
Максимально допустимый вход	400 В постоянного тока (при использовании 8966), 1000 В постоянного тока (при использовании U8974)
Частотные характеристики	DC до 5 МГц (-3 дБ, с использованием 8966), DC до 100 кГц (с использованием U8794)
Ось времени (функция памяти)	от 5 мкс до 5 мин/дел (100 выборок/дел) 26 диапазонов, внешняя выборка (100 выборок/дел или свободная настройка), масштабирование по оси времени: от x2 до x10 за 3 этапа, сжатие: от 1/2 до 1/200 000 за 16 этапов
Функции измерения	ПАМЯТЬ (высокоскоростная запись), РЕГИСТРАТОР (запись в реальном времени), XY РЕГИСТРАТОР (запись в реальном времени по осям XY), БПФ
Другие функции	Оценка формы сигнала (по памяти или функции БПФ)
Объем памяти	MR8847-51: Всего 64 M-слова (Расширение памяти: нет) 32 МВт/канал (используя 2 аналоговых канала), до 2 МВт/канал (используя 32 аналоговых канала) MR8847-52: Всего 256 M-слов (Расширение памяти: нет) 128 МВт/канал (используя 2 аналоговых канала), до 8 МВт/канал (используя 32 аналоговых канала) MR8847-53: Всего 512 M-слов (Расширение памяти: нет) 256 МВт/канал (используя 2 аналоговых канала), до 16 МВт/канал (используя 32 аналоговых канала)
Съемное хранилище	Слот для карты CF (стандартный) ×1 (до 2 ГБ, формат FAT или FAT-32), SSD (128 ГБ, опционально), USB-накопитель (USB 2.0)
Печать	216 мм (8,50 дюйма) × 30 м (98,43 фута), рулон термобумаги, Скорость записи: макс. 50 мм (1,97 дюйма)/с
Отображать	10,4-дюймовый цветной TFT ЖК-дисплей (SVGA, 800 × 600 точек)
Отображаемые языки	Английский, японский, корейский, китайский
Внешние интерфейсы	[LAN] 100BASE-TX (FTP-сервер, HTTP-сервер), [USB] Совместимость с USB2.0, разъем серии A ×1, разъем серии B ×1 (передача файлов с внутреннего накопителя/CF-карты на ПК или дистанционное управление с ПК)
Источник питания	100–240 В переменного тока, 50/60 Гц (макс. 130 ВА, при использовании принтера: макс. 220 ВА), 10–28 В постоянного тока (при использовании дополнительного установленного на заводе блока питания постоянного тока 9784)
Размеры и масса	351 мм (13,82 дюйма) Ш × 261 мм (10,28 дюйма) В × 140 мм (5,51 дюйма) Г, 7,6 кг (268,1 унции) (только основное устройство)
Включенные аксессуары	Руководство по эксплуатации ×1, Руководство по измерениям ×1, Диск с приложениями (Wave viewer Wv, Таблица команд связи) ×1, Шнур питания ×1, Этикетка входного кабеля ×1, USB-кабель ×1, Бумага для принтера ×1, Крепление рулонной бумаги ×2, Ферритовый зажим ×1

Поддержка LabVIEW и MATLAB

Совместимые модели	LabVIEW	MATLAB-скрипт
MR8847-51	Доступный	Доступный
MR8847-52	Доступный	Доступный
MR8847-53	Доступный	Доступный
