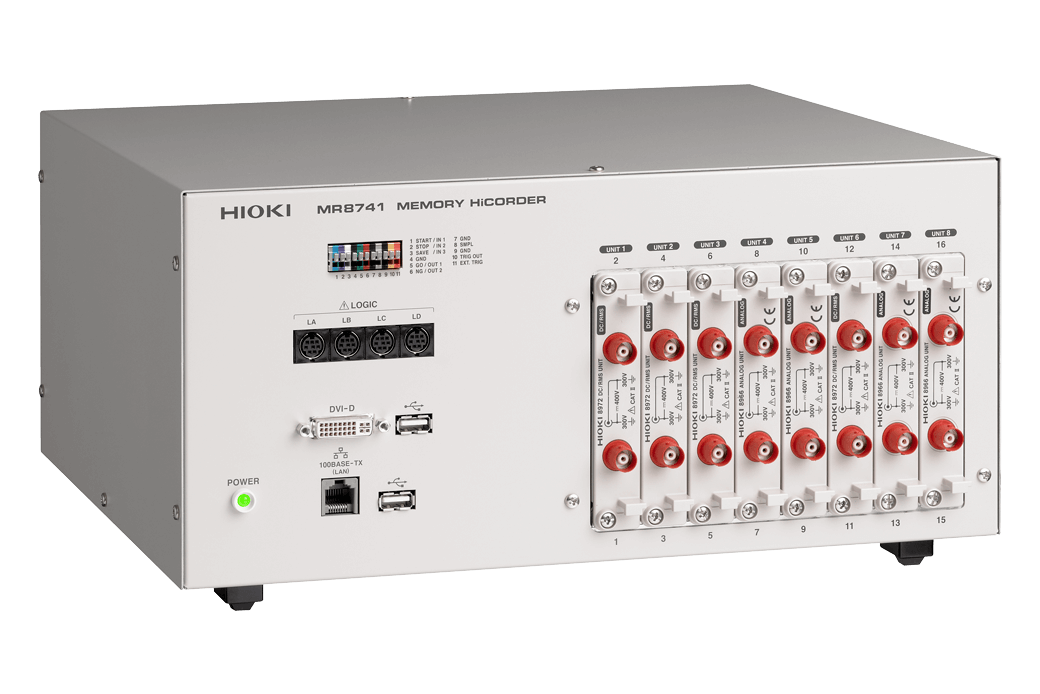

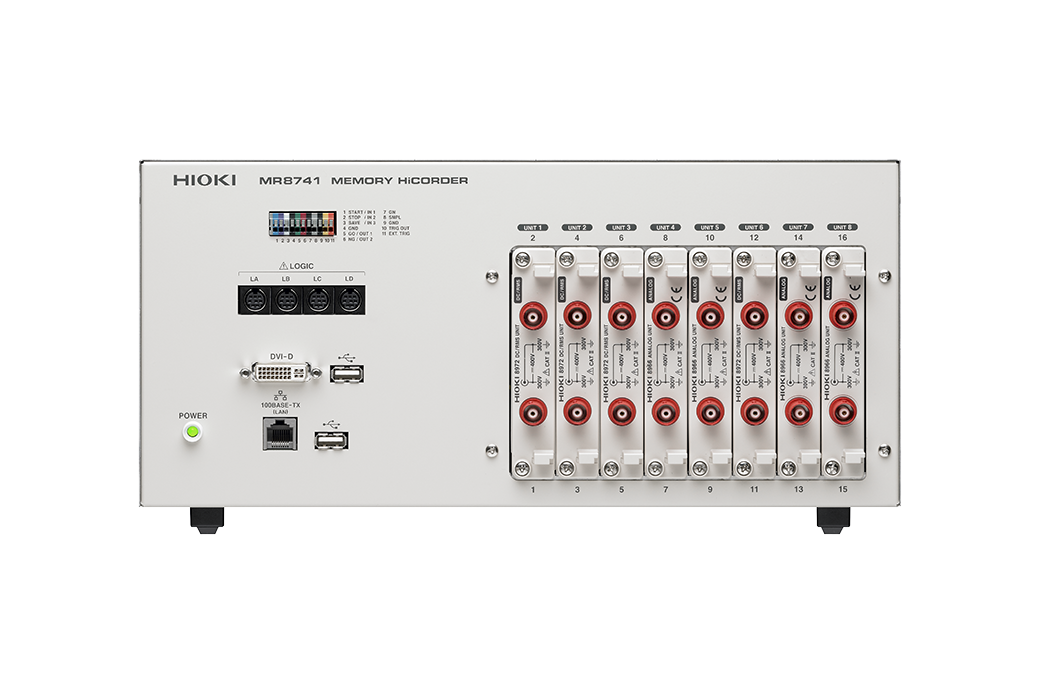

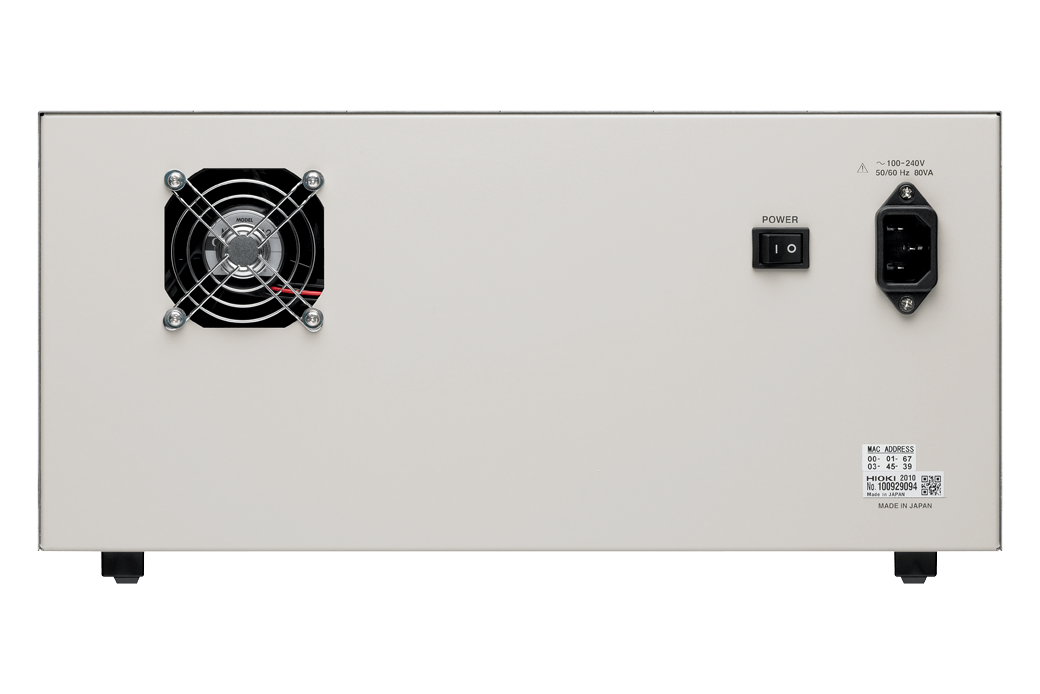

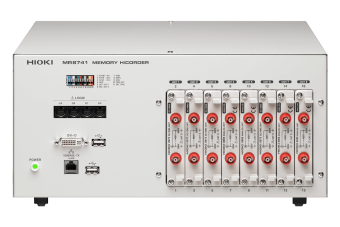

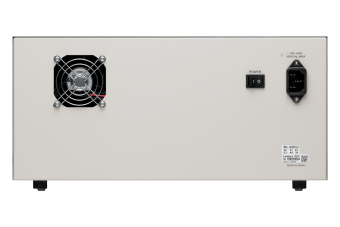

Регистратор многоканальный HIOKI MR8741

Регистраторы памяти HIOKI MR8740 и MR8741 представляют собой решения для сбора и генерации данных в виде одного устройства, монтируемые в стойку. Они предлагают функции для записи и генерации формы сигнала с гибкими модульными высокоскоростными 16- или 54-канальными/изолированными многоканальными индивидуальными конфигурациями. Версия MR8740T (также MR8740-50) имеет макс. 108 аналоговых каналов и помогает сократить время передачи данных инспекции до нуля.

• Модульные регистраторы с поддержкой гибких многоканальных конфигураций.
• Высокоскоростное и высокоточное измерение без использования сканера.
• Изолированный вход (между входными каналами; изоляция входа от корпуса: максимальное номинальное напряжение входа от земли 300 В переменного/постоянного тока .
• Высокоскоростная выборка (макс. 20 МС/с).
• Измерение 4 каналов с помощью 1 устройства (4-канальное аналоговое устройство U8975, 4-канальное устройство DVM U8991).
• Генерация постоянного напряжения, постоянного тока и имитируемого сопротивления (генератор VIR U8794).
• Идеально подходит для монтажа в стойку (высота 4U/в пределах 180 мм; без дисплея, коробчатая конструкция).
• Отображение форм сигналов и настройка параметров на подключенном по DVI-D мониторе и мыши.
• Дистанционное измерение по локальной сети с использованием команд управления с ПК.
• Доступна поддержка скриптов LabVIEW и MATLAB.
• Специально для версии MR8740T/MR8740-50:
  • Идеально подходит для многоточечного контроля высокопроизводительных плат, таких как ЭБУ.
  • 108 аналоговых каналов на 96 аналоговых каналов + 48 каналов логического входа.
  • Сократите время, необходимое для сохранения на внешнем носителе, максимум до 1/100 по сравнению с обычным методом.
  • Поддерживает монитор 4K для отображения многоканальных сигналов без наложения.

Обзор модели

Модель	MR8740	MR8740T/MR8740-50	MR8741
Количество слотов/входных устройств	Блок I макс. 16 слотов; блок II макс. 11 слотов (ограничение на количество слотов при использовании текущего блока 8971: макс. 4, при использовании логического блока 8973: Блок I макс. 3; нельзя использовать слоты с 9 по 16/блок II макс. 3; нельзя использовать слоты с 9 по 11)	Макс. 27 слотов (логическое устройство 8973 ограничено слотами 25–27, до 3 модулей)	Макс. 8 слотов (ограничение на количество слотов: невозможно использовать текущий блок 8971; при использовании логического блока 8973: макс. 3)
Количество каналов	Блок I 32 канала аналоговых + 8 каналов логических или 29 каналов аналоговых + 56 каналов логических (при использовании со встроенным логическим входом + подключаемым логическим блоком 8973 x3); блок II 22 канала аналоговых + 8 каналов логических или 19 каналов аналоговых + 56 каналов логических (при использовании со встроенным логическим входом + подключаемым логическим блоком 8973 x3). Количество логических каналов: Блок I 8 каналов логических (клемма логического пробника GND имеет общую землю с шасси); блок II 8 каналов логических (клемма логического пробника GND имеет общую землю с шасси). Ограничение по использованию встроенного логического входа распространяется как на блок I, так и на блок II (при включенном логическом измерении): Разрешение измерения в слотах 1 и 2 ограничено 12 битами. Невозможно использовать блок частоты 8970 в слотах 1 и 2 При использовании блока DVM MR8990 в слотах 1 или 2: Невозможно использовать встроенный логический вход	Использование U8975: Макс. 108 аналоговых каналов или 96 аналоговых каналов + 48 логических каналов (при использовании в сочетании с U8975 + 8973). Использование 8966: Макс. 54 аналоговых канала или 48 аналоговых каналов + 48 логических каналов (при использовании в сочетании с 8966 + 8973). Примечание: Каналы аналогового блока изолированы друг от друга и от шасси. Каналы логического блока имеют общую землю с шасси.	16 каналов аналоговых + 16 каналов логических или 10 каналов аналоговых + 64 канала логических (при использовании со встроенным логическим входом + подключаемым логическим блоком 8973 x3). Количество логических каналов: 16 каналов логических (клемма логического зонда GND имеет общую GND с шасси) при условии, что блок DVM MR8990 используется в слотах 1 и 2, нельзя использовать встроенный логический вход. Примечание: разрешение измерения в слотах 1 и 2 ограничено 12 битами; нельзя использовать блок частоты 8970 в слотах 1 и 2
Диапазоны измерений	5 мВ...20 В/дел, 12 диапазонов, разрешение: 1/100 диапазона (при использовании 8966); 5 мВ...50 В/дел, 5 диапазонов, разрешение: 1/50 000 диапазона (при использовании MR8990)	100 мВ...400 В fs, 12 диапазонов, разрешение: 1/2000 диапазона (при использовании 8966); 4...200 В fs, 6 диапазонов, разрешение: 1/32000 диапазона (при использовании U8975); 100 мВ...1000 В fs, 5 диапазонов, разрешение: 1/1000 000 диапазона (при использовании MR8990); 1 В, 10 В, 100 В fs, 3 диапазона, разрешение: 1/1000 000 диапазона (при использовании U8991)	(полная шкала 20 делений) 5 мВ...20 В/дел, 12 диапазонов, разрешение: 1/100 диапазона (при использовании 8966); 5 мВ...50 В/дел, 5 диапазонов, разрешение: 1/50 000 диапазона (при использовании MR8990)
Максимально допустимый вход	400 В постоянного тока (при использовании 8966; верхний предел напряжения, которое может быть приложено между входными клеммами без повреждения)
Макс. номинальное напряжение относительно земли	300 В переменного/постоянного тока (вход и прибор изолированы; между входными каналами и шасси; верхний предел напряжения, который может быть приложен между входными каналами без повреждения)
Частотные характеристики	DC...5 МГц (-3 дБ, при использовании 8966)
Измерение	Ось времени (работа с памятью) 5 мкс...5 мин/дел; 26 диапазонов; разрешение оси времени: 100 точек/дел; расширение оси времени: 3 этапа от x2 до x10; сжатие: 13 этапов от 1/2 до 1/20 000. Функции измерения: Память (высокоскоростная запись), БПФ	Максимальная скорость выборки 20 Мвыб/с, все каналы одновременны, внешняя выборка: 10 Мвыб/с; функции измерения: Память (высокоскоростная запись)	Ось времени (работа с памятью) 5 мкс...5 мин/дел; 26 диапазонов; разрешение оси времени: 100 точек/дел; расширение оси времени: 3 этапа от x2 до x10; сжатие: 13 этапов от 1/2 до 1/20 000. Функции измерения: Память (высокоскоростная запись), БПФ, регистратор
Объем памяти	16 МВт/канал (фиксированная), всего установлено 864 МВт. Съемный накопитель USB-накопитель (USB 2.0)	Всего установлено 1 GWord, 16 МВт/канал (при использовании 8966), 8 МВт/канал (при использовании U8975 или MR8990), 4 МВт/канал (при использовании U8991). Внутреннее хранилище SSD 480 ГБ. Съемное хранилище USB-накопитель x8	16 МВт/канал (фиксированная), всего установлено 256 МВт. Съемный накопитель USB-накопитель (USB 2.0)
Отображать	Нет (1 цифровой терминал DVI, 800x600 точек)	Нет, выход монитора VGA, HDMI, порт дисплея, рекомендуемое разрешение 1920x1080 точек или больше	Нет (1 цифровой терминал DVI, 800x600 точек)
Внешние интерфейсы	LAN 100Base-TX (поддержка DHCP и DNS, FTP-сервер, HTTP-сервер); разъем USB 2.0 серии A x2 (управление мышью)	LAN 1000 BASE-T, 100 BASE-TX, 10 BASE-TX (2 порта; поддержка DHCP и DNS, FTP-сервер/клиент, HTTP-сервер); разъем USB 3.0 Series A x4, USB 2.0 x4	LAN 100Base-TX (поддержка DHCP и DNS, FTP-сервер, HTTP-сервер); разъем USB 2.0 серии A x2 (управление мышью)
Источник питания	100...240 В переменного тока , 50/60 Гц (макс. 250 ВА)	100...240 В переменного тока , 50/60 Гц (макс. 400 ВА)	100...240 В переменного тока , 50/60 Гц (макс. 120 ВА)
Размеры (мм)	426 x 177 x 505 10,8 кг (только основной блок)	426 x 177 x 505, 14,0 кг (только основной блок)	350 x 160 x 320, 5,4 кг (только основной блок)

В комплекте: HIOKIO MR 8740(T) или 8741, шнур питания, руководство по эксплуатации/руководство по быстрому запуску, компакт-диск с приложениями, MR8740-50/MR8740T: пустая панель (только пустой слот), крепеж для установки в стойку.
Примечание: только основное устройство, модули ввода-вывода не входят в комплект, заказываются отдельно.

Версии моделей и модули

Модель	Описание
MR8740	Основной блок, 27 слотов, макс. 54 аналоговых канала + 16 логических каналов, 20 Мвыб/с
MR8740-50 (ME8740T)	Основной блок, 27 слотов, макс. 108 аналоговых каналов (U8975), 96 аналоговых каналов + 48 логических каналов, 20 Мвыб./с
MR8741	Основной блок, 8 слотов
▸MR8990	Цифровой вольтметр, 2 канала, высокоточный вход постоянного напряжения, разрешение 0,1 мкВ, высокоскоростная выборка 500 раз/с
▸MR8790	Генератор формы сигнала, 4-канальный выход постоянного тока ±10 В, выход знаковой формы сигнала 10 мГц...20 кГц
▸MR8791	Блок генератора импульсов, 8 каналов, импульсный выход 0,1 Гц...20 кГц, шаблонный выход
▸U8793	Генератор сигналов произвольной формы, 2 канала, функциональный генератор 10 мГц...100 кГц, частота обновления ЦАП генератора сигналов произвольной формы 2 МГц, выход 15 В
▸8966	Аналоговый блок 2-канальный вход напряжения, DC...полоса пропускания 5 МГц
▸8967	Температурный блок, 2-канальный вход термопары
▸8968	Высокое разрешение, 2-канальный вход напряжения, DC...полоса пропускания 100 кГц
▸8969	Блок деформации, 2-канальный преобразователь тензодатчика, усилитель, кабель L9769
▸8970	Единица измерения частоты, 2 канала частоты, обороты в минуту, импульс и т. д.
▸8971	Токовый блок, 2 канала для датчиков тока, вкл. 2 кабеля 9318
▸8972	Блок постоянного/среднеквадратичного напряжения, 2 канала, постоянный ток...400 кГц, выпрямитель среднеквадратичного напряжения, постоянный ток и полоса пропускания 30...100 кГц
▸8973	Логическое устройство, 4 терминала, 16 каналов
▸U8974	Высоковольтный блок, 2-канальный вход напряжения, макс. 1000 В постоянного тока и 700 В переменного тока
