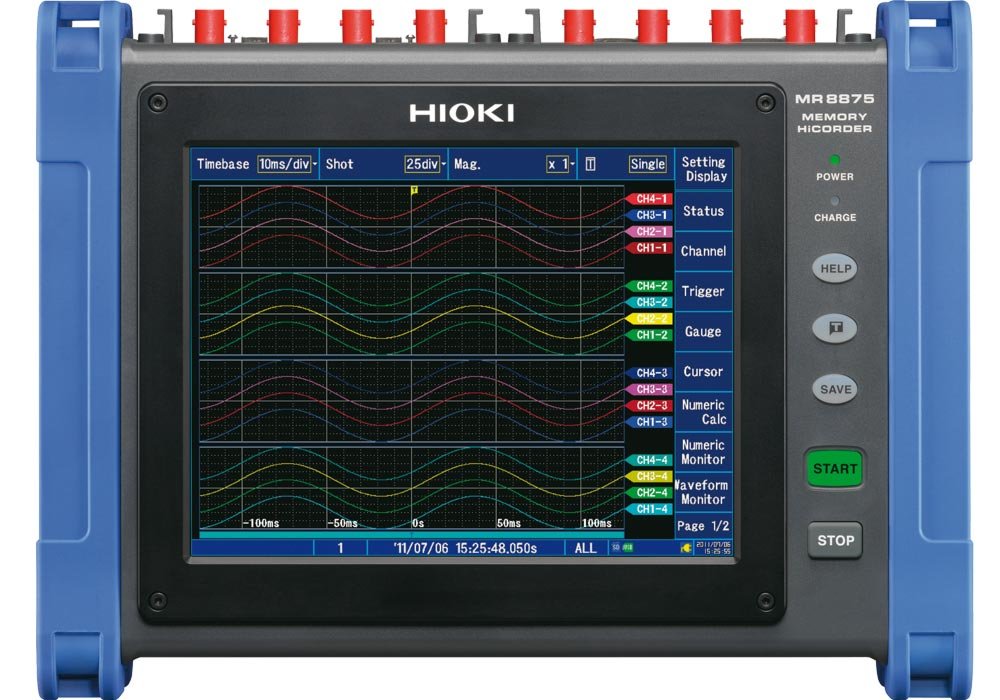

Регистратор многоканальный HIOKI MR8875

HIOKI MR8875 — это регистратор памяти для высокоскоростного мониторинга и записи формы сигнала. Устройство может одновременно измерять несколько физических явлений, таких как напряжение, ток, температура, вибрация, вес, ускорение и вращение, благодаря полной изоляции между каналами и от каждого канала к GND. MR8875 — это портативная и модульная система, использующая модули ввода plug-and-play для таких приложений, как анализ бортового транспортного средства, тестирование потребления тока портативных устройств и измерение форм сигнала напряжения сверхпроводящих материалов и контактов. MR8875 — это основной блок, отдельные конфигурации каналов ввода/вывода могут быть достигнуты с выбором из 5 типов блоков/модулей ввода/вывода.

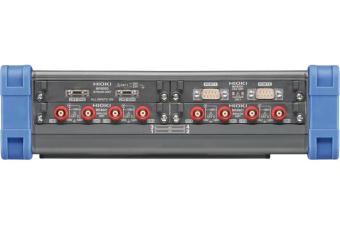

• Основной блок регистратора памяти MR8875 с 4 слотами в портативном исполнении.
• Выбор из 5 функциональных блоков ввода/вывода.
• Прямой вход 1000 В и мгновенное измерение постоянного тока или среднеквадратичного сигнала с помощью аналогового блока MR8905.
• Многоканальный регистратор, способный измерять температуру термопар по 60 каналам с интервалом 10 мс.
• Измерение нескольких каналов одновременно.
• Макс. 2 мкс высокоскоростной одновременной регистрации для всех входных каналов.
• Сохраняйте данные непосредственно на SD-карту в режиме реального времени для непрерывного долгосрочного протоколирования.
• 16-битное измерение высокого разрешения напряжения, температуры, искажений и сигналов CAN.
• Расчет БПФ, функции расчета формы сигнала для расширенного анализа.
• Интуитивно понятный сенсорный экран для оптимального удобства использования.
• Интерфейсы: LAN, USB 2.0, слот для SD-карты.
• Устойчив к вибрациям и экстремальным температурам, идеально подходит для испытаний в автомобиле и дорожных испытаний.

Обзор модели

Модель	MR8875
Количество входных единиц	До 4 слотов
Количество каналов	Макс. 16 аналоговых каналов (макс. 60 каналов при использовании MR8902) + стандартные 8 логических каналов + 2 импульсных канала (примечание: для аналоговых блоков каналы изолированы друг от друга и от GND MR8875. Для портов блока CAN или стандартных логических клемм или стандартных импульсных клемм все каналы имеют общую GND)
Диапазоны измерений (20 делений полной шкалы)	5 мВ...10 В/дел, 11 диапазонов (при использовании MR8901), 500 мВ...50 В/дел, 7 диапазонов (при использовании MR8905), разрешение: 1/1250 диапазона
Макс. номинальное напряжение	Между клеммами: 150 В постоянного тока ; между клеммой и землей: 100 В переменного тока , постоянного тока (при использовании MR8901)
Частотные характеристики	DC...100 кГц (-3 дБ, при использовании MR8901)
Ось времени	200 мкс...5 мин/дел, 21 диапазон, период выборки: 1/100 диапазона, возможна внешняя выборка
Макс. частота дискретизации	При использовании MR8901: 500 кВыб/с (период 2 мкс, все каналы одновременно); при использовании MR8902: 10 мс (все входные каналы сканируются на высокой скорости в течение каждого интервала записи); при использовании MR8903: 200 кВыб/с (период 5 мкс, все каналы одновременно); внешняя выборка: 200 кВыб/с (период 5 мкс)
Функции измерения	Высокоскоростная функция (высокоскоростная запись), расчет в реальном времени между каналами, расчет БПФ или другие функции
Емкость памяти для хранения	Всего 32 Мслова, 8 МВт на каждое входное устройство (примечание: 1 слово = 2 байта, следовательно, 32 мегаслова = 64 мегабайта. Память для хранения может быть выделена в зависимости от количества каналов, используемых на каждом входном устройстве. Съемное хранилище: слот для карты SD, память USB 2.0
Отображать	Сенсорная панель управления 8,4"/21,3 см SVGA-TFT цветной ЖК-дисплей (800x600 точек)
Интерфейсы связи	LAN: 100BASE-TX (DHCP, DNS поддерживается, FTP-сервер/клиент, веб-сервер, отправка электронной почты, командное управление); USB 2.0 (1 разъем mini-B: настройка/измерение с помощью команды связи или передача файлов с карты SD на ПК; 2 разъема A: USB-накопитель, USB-мышь/клавиатура)
Источник питания	Адаптер переменного тока Z1002; аккумуляторная батарея Z1003; внешний источник постоянного тока 10...28 В постоянного тока (специальный кабель по запросу)
Размеры (мм)	298 x 224 x 84; 2,4 кг (основной блок без входных блоков и аккумуляторной батареи Z1003); 3,47 кг (включая 4 блока MR8901 и аккумуляторную батарею Z1003)
Поддержка стороннего программного обеспечения	Поддержка скриптов LabVIEW и MATLAB доступна для MR8875

В комплекте: HIOKI MR 8875, руководство по эксплуатации, руководство по измерениям, адаптер переменного тока Z1002, защитная пленка, кабель USB, плечевой ремень, компакт-диск с приложениями (Wave viewer Wv, таблица команд связи, редактор CAN). Примечание: тестовые провода и блоки ввода-вывода в комплект не входят. Приобретите провода и блоки, соответствующие вашему приложению, отдельно. Адаптер переменного тока Z1005 входит в стандартную комплектацию.
