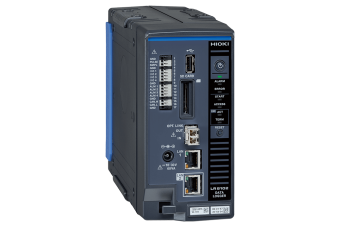

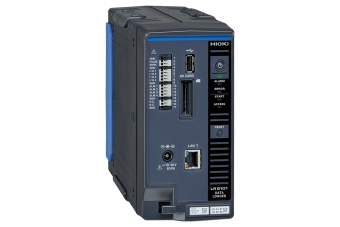

Даталоггеры HIOKI LR8101/LR8102

HIOKI LR8101 и LR8102 — это многоканальные регистраторы данных для индивидуальных конфигураций до 3000 каналов в модульной конструкции и стандартизированном формате 19-дюймовой стойки. Они используются для измерения напряжения и/или температуры с помощью термопар. Регистраторы данных идеально подходят для встраивания в системы тестирования аккумуляторных батарей, например, при тестировании заряда/разряда аккумуляторных батарей. Система регистратора обеспечивает изоляцию 1500 В постоянного тока относительно земли (M7100).

• Модульный многоканальный регистратор данных напряжения и температуры.
• Отдельные системы с 15–300 (LR8191) или 3000 каналами (LR8102).
• Максимальное номинальное напряжение между клеммой и землей составляет 1500 В постоянного тока (CAT II), изоляция (модуль M7100).
• 10 мс выборка при 1500 каналах (20 мс выборка при 3000 каналах).
• Поддержка HIL с интервалом вывода данных всего 5 мс.
• Возможности подключения: LAN и CAN (CAN: только LR8101).

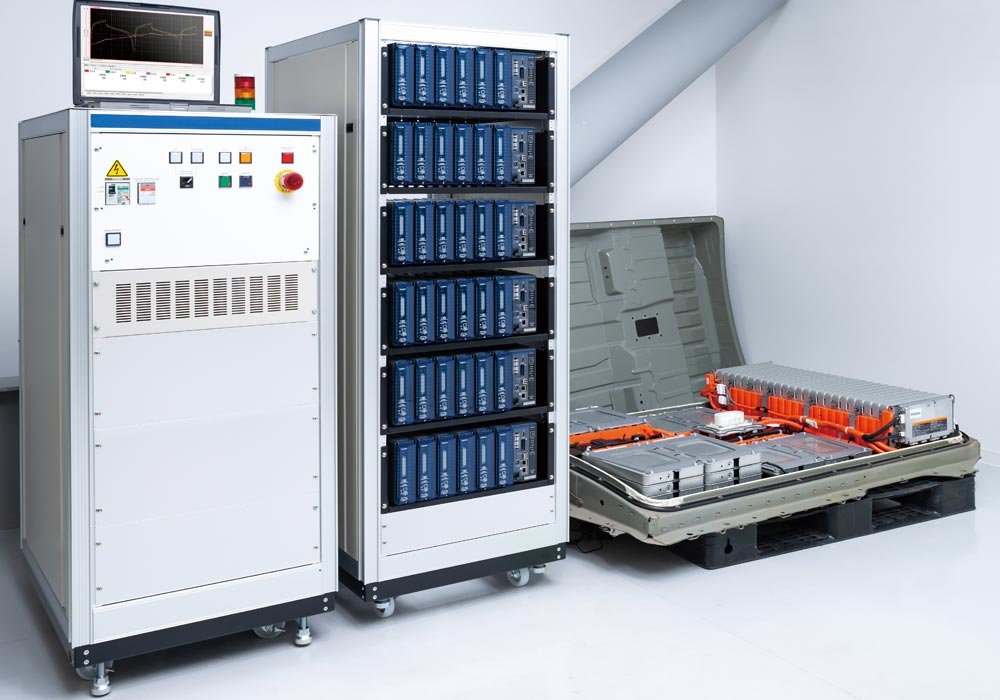

Аккумуляторные батареи состоят из большого количества ячеек, соединенных последовательно. Поскольку изменчивость характеристик ячеек может привести к снижению общей производительности аккумуляторной батареи, крайне важно определить поведение напряжения и температуры на уровне ячейки. Производители проектируют батареи все более высокого напряжения для использования в электромобилях (ЭМ). По мере того, как напряжение батареи повышается с 400 В до 800 В, становится все сложнее безопасно измерять напряжение и температуру ячеек батареи. Приборы, используемые для проведения испытаний заряда/разряда этих высоковольтных аккумуляторных батарей, теперь должны иметь более высокое напряжение между клеммами и землей и между модулями, чем раньше.

• Оценка характеристик заряда/разряда элемента.
• Проверка баланса ячеек.
• Оценка управления тепловым режимом.
• Оценка производительности с помощью системы HIL.
• Обнаружение ошибок тестовой системы.

Обзор модели

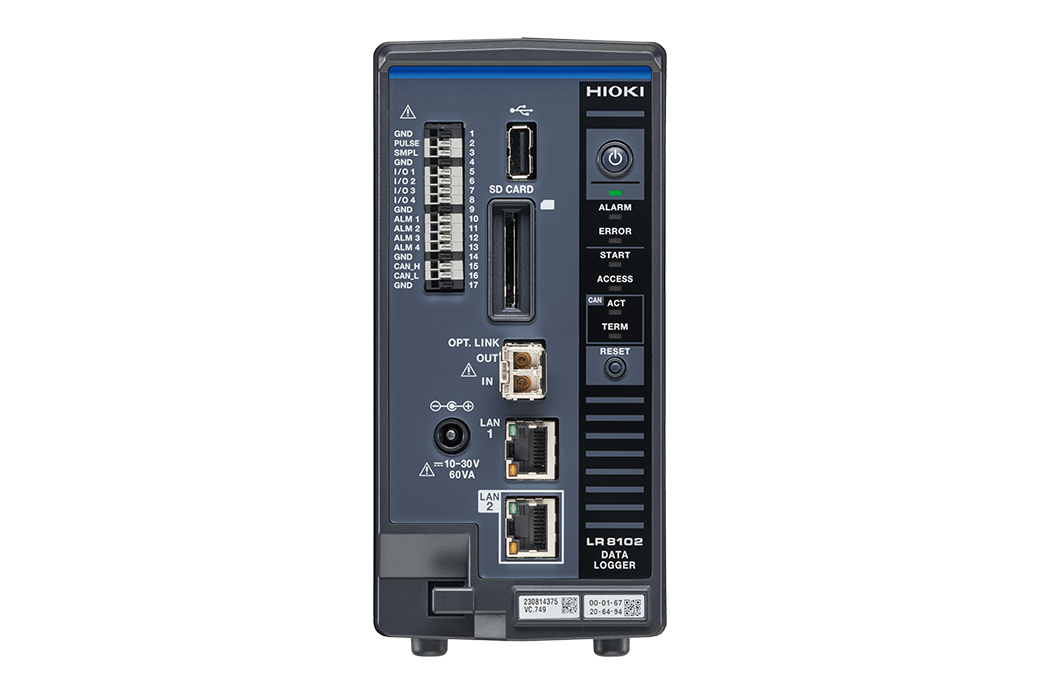

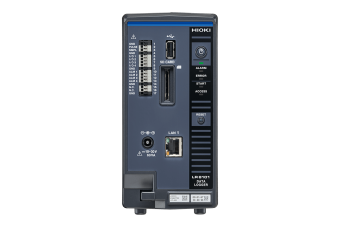

Модель	ХИОКИ LR8101	ХИОКИ LR8102
Описание	Основной блок регистратора данных, стандартная версия	Основной блок регистратора данных, расширенная версия
Подключаемые модули	Макс. 10x M7100 или M7102 (также смешанные) или макс. 4x M7103 (с блоком питания M1100) + макс. 6x M7100 или M7102
Номер основного блока с синхронизацией выборки	Синхронизация с другим основным блоком невозможна	10 основных единиц
Максимальное количество каналов	80 каналов (выборка 5 мс); 150 каналов (выборка 10 мс); 300 каналов (выборка 20 мс); (с 1 комплектом из 1 основного блока и 10 модулей)	800 каналов (выборка 5 мс); 1500 каналов (выборка 10 мс); 3000 каналов (выборка 20 мс); (с 10 комплектами из 1 основного блока и 10 модулей)
Интерфейсы связи	Локальная сеть 1	ЛВС 1, ЛВС 2, CAN
	LAN 1 для команд связи, загрузки данных; сбор данных и настройка условий записи с помощью утилиты Logger Utility; настройка конфигурации, управление записью, функция FTP-сервера, функция FTP-клиента, функция HTTP-сервера и XCP на Ethernet (TCP) с помощью команд связи
	-	LAN 2 для вывода данных с интервалом обновления не более 5 мс через UDP; XCP на Ethernet (UDP); CAN для вывода данных с интервалом обновления не более 5 мс через CAN или CAN FD
Внешние медиа	USB-накопитель или карта памяти SD
Внешние клеммы управления	Для внешней синхронизации выборки, ПУСК/СТОП, триггерный вход/выход, сигналы тревоги (4), импульсный/логический вход (1)
Размеры (мм)	Приблизительно 80 x 166 x 236

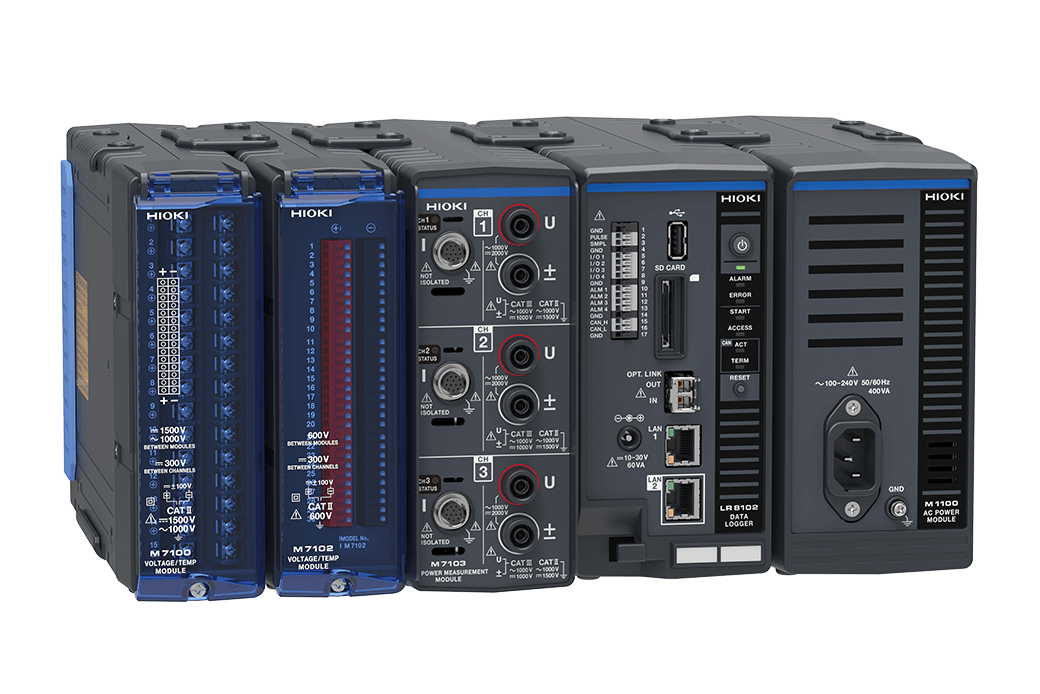

Модель	ХИОКИ М7100	ХИОКИ M7102	ХИОКИ M7103
Описание	Модуль измерения напряжения/температуры, 15 каналов, изоляция постоянного тока 1500 В относительно земли	Модуль измерения напряжения/температуры, 30 каналов, 600 В постоянного тока , изоляция относительно земли	Измерительный модуль для высокого напряжения, 3 канала, 1500 В постоянного тока , CAT II прямой вход; требуется модуль питания M1100
Рекомендуемое использование	Аккумуляторы ниже 1500 В; измерение напряжения и температуры каждой ячейки; высокоскоростной сбор данных	Аккумуляторы ниже 600 В; измерение напряжения и температуры каждой ячейки; многоканальное измерение	Тестирование инвертора PV-цепочки, инверторы с несколькими MPPT-цепочками; общее напряжение/ток аккумуляторных батарей
Количество входных каналов	15	30	3
Самые быстрые интервалы обновления данных	5 мс (до 8 каналов)	10 мс (до 15 каналов)	5/50/200 мс
Входные клеммы	Винтовой зажим М3	Кнопочный терминал	Напряжение: вставные клеммы (безопасные клеммы); ток: специальные разъемы (ME15W), совместимые со многими датчиками тока HIOKI
Дополнительные характеристики	Напряжение измеряемой цели: от 10 мВ fs до 100 В fs (11 диапазонов); для измерения напряжения ячейки доступны диапазоны 2 В и 6 В; точность измерения напряжения ±3 мВ (при измерении 4 В); температура: макс. входное напряжение термопары : ±100 В постоянного тока ; макс. номинальное напряжение клемма-земля: 1500 В постоянного тока (CAT II); макс. напряжение между каналами: 300 В постоянного тока	Напряжение измеряемой цели: от 10 мВ fs до 100 В fs (11 диапазонов); для измерения напряжения ячейки доступны диапазоны 2 В и 6 В; точность измерения напряжения ±3 мВ (при измерении 4 В); температура: макс. входное напряжение термопары : ±100 В постоянного тока ; макс. номинальное напряжение между клеммами и землей: >600 В постоянного тока (CAT II); макс. напряжение между каналами: 300 В постоянного тока	Диапазон частот измерения: DC, 0,1 Гц...100 кГц; точность, сопоставимая с топовым анализатором мощности; DC, точность 50/60 Гц: диапазоны U, I ±(0,02% от показаний + 0,03% от диапазона); диапазоны P ±(0,02% от показаний + 0,05% от диапазона); диапазон напряжения: от 6 В до 1500 В (8 диапазонов); диапазон тока: от 40 мА до 2000 А (6 диапазонов, с использованием датчиков тока); метод ввода напряжения: изолированный, резистивный делитель потенциала; метод ввода тока: изолированный вход через датчики тока; макс. входное напряжение: 1000 В переменного тока , 2000 В постоянного тока ; режимы измерения гармоник: выберите режим измерения IEC или режим широкополосного измерения
Размеры (мм)	Приблизительно 53 x 166 x 263		Приблизительно 65 x 170 x 255

Как выбрать правильную комбинацию

1. Необходимое количество каналов:
   макс. от 80 до 300 - 1x LR8191.
   макс. от 800 до 3000 - 1x или до 10x LR8102.
2. Источник питания:
   Адаптер(ы) переменного тока Z1016 питает регистратор от коммерческого источника переменного тока.
   Кабель(и) питания L1012 — питает регистратор от внешнего источника постоянного тока.
   M1100, если будут использоваться модули M7103.
3. Измерительные модули на основной блок:
   выберите один или до десяти M7100 и/или M7102 в зависимости от требуемого напряжения клеммы-земли, количества каналов и частоты дискретизации. Или выберите до 4 M7103 (плюс макс. 6 дополнительных M7100/7102).
4. Выберите дополнительные аксессуары , которые могут потребоваться, например, для синхронизации модулей, измерения температуры (термопары), памяти (SD-карты, USB-накопители) и т. д.

Дополнительные аксессуары

Модель	Описание
М1100	Модуль питания, требуется, если используется один или до 4 модулей типа M7103. Дополнительный источник питания для любых дополнительных используемых модулей M7100/M7102 тогда не требуется
Z1016	Если M7103 не используются с M1100: Адаптер переменного тока для питания LR810x
Л1012	Если M7103 не используются с M1100: Кабель питания для питания LR819x, примерно 2 м, оголенные провода на одном конце
Л6101	Оптический соединительный кабель, 1 м, для LR8102
Л6102	Оптический соединительный кабель, 10 м, для LR8102
9713-01	Кабель CAN, D-sub на оголенные провода, 1,8 м
9642	Кабель LAN, 5 м, включая кроссоверный переходник
Z4001	Карта памяти SD 2 ГБ
Z4003	Карта памяти SD 8 ГБ
Z4006	USB-накопитель 16 ГБ
Термопары в комплект не входят, приобретаются дополнительно.

Даталоггеры HIOKI LR8101 и LR8102
