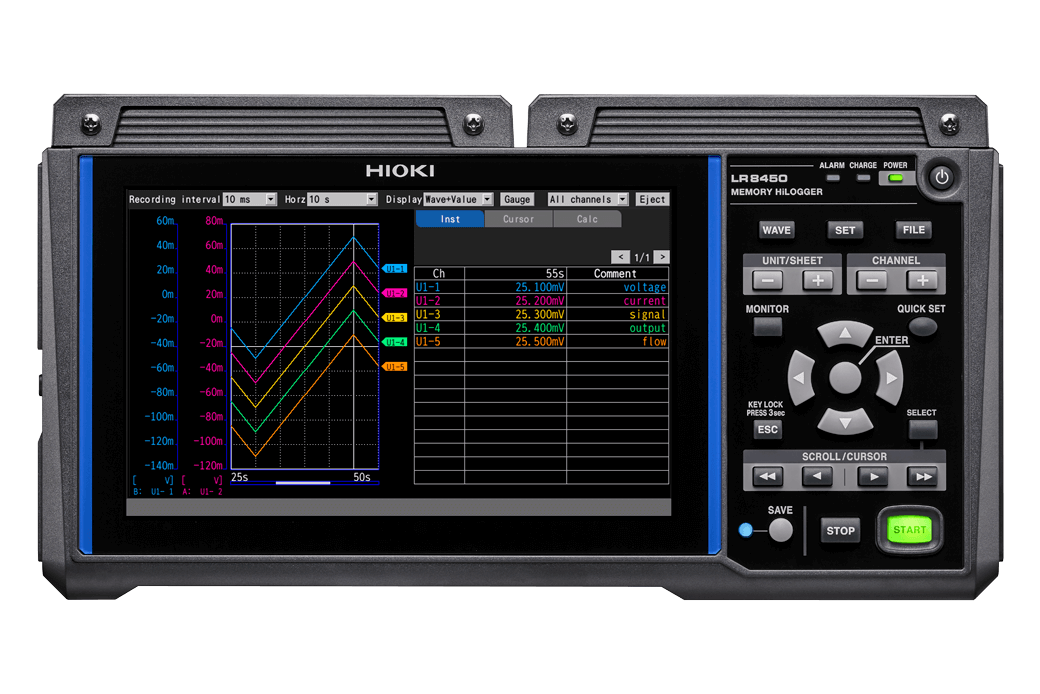

Даталоггер HIOKI LR8450

Серия HIOKI LR8450 (-01) представляет собой портативные модульные регистраторы данных с макс. 1 кСм/с (1 мс) для напряжения, деформации, температуры, влажности, сопротивления и CAN. Регистраторы состоят из основного устройства с пользовательским интерфейсом (кнопки, дисплей и т. д.) и модулей ввода/вывода. LR8450 — это стандартная модель, предназначенная для использования только с подключаемыми модулями. LR8450-01 — это беспроводная версия для дополнительных модулей WLAN. Эта модульная конструкция обеспечивает очень гибкие и экономичные приложения регистрации в автомобильной, промышленной и других областях, а также с распределенным вводом/выводом через беспроводные модули ввода/вывода (LR8450-01).

• LR8450:
  • Стандартная модель, предназначенная для использования только с подключаемыми модулями.
  • Доступно 6 типов модулей для напряжения, температуры, относительной влажности, деформации, сопротивления и CAN.
• LR8450-01:
  • Модель беспроводной локальной сети.
  • Добавьте в общей сложности до 7 беспроводных модулей, чтобы получить максимум 330 каналов.
  • Совмещайте подключаемые и беспроводные модули: свободно добавляйте каналы с помощью подключаемых или беспроводных модулей или используйте исключительно беспроводные модули.
  • Доступно 6 типов модулей для напряжения, температуры, относительной влажности, деформации, сопротивления и CAN.
• Удобное управление основным блоком с большим дисплеем, хранением на SD-картах/USB-накопителях, интерфейсами LAN и USB и множеством полезных функций, таких как триггеры, сигналы тревоги и расчеты/сигнальные операции.

Обзор моделей Регистраторы данных LR8450 и LR8450-01 Беспроводные

Модель	LR8450	LR8450-01
Тип	Регистраторы данных/регистраторы памяти основное устройство - LR8450 и LR8450-01 не могут выполнять измерения самостоятельно. Требуется один или несколько подключаемых модулей или беспроводных модулей (продаются отдельно)

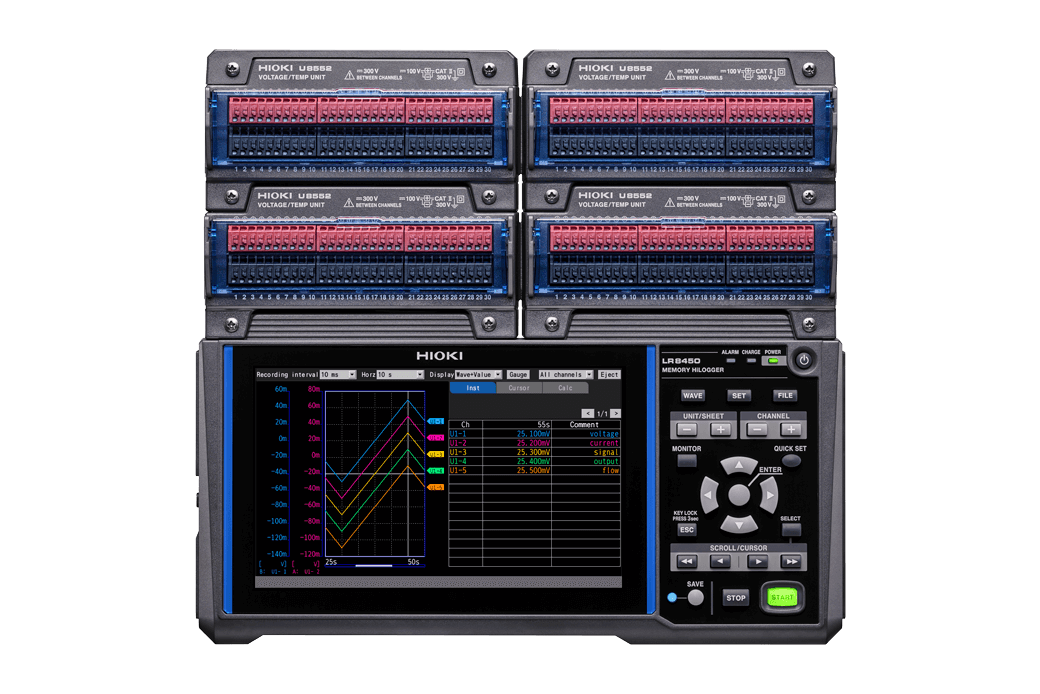

Макс. количество модулей	4 подключаемых модуля (макс. 4 CAN-модуля U8555)	4 подключаемых модуля и/или 7 беспроводных модулей (макс. 4 CAN-модуля U8555 и/или LR8535)
Каналы	Макс. 120 каналов	Макс. 330 каналов (120 каналов + беспроводные 210 каналов)
Измерения	В зависимости от модуля(ей): напряжение постоянного тока, датчик температуры/термопары, влажность, кумулятивные импульсы, вращение, цифровой, измерение сопротивления, деформация
Запись	Мин. интервал 1 мс, макс. интервал 1 ч; запись в реальном времени на карту памяти SD (2 ГБ/8 ГБ)/USB-накопитель; внутренняя буферная память энергозависимая, 256 Мслов
Дополнительные функции	Расчеты (числовые, расчеты формы сигнала), триггеры, сигналы тревоги и многое другое
Отображать	7"/17,8 см цветной TFT ЖК-дисплей (WVGA 800x480 точек) с подсветкой

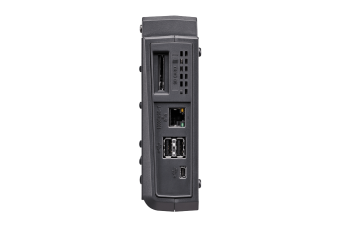

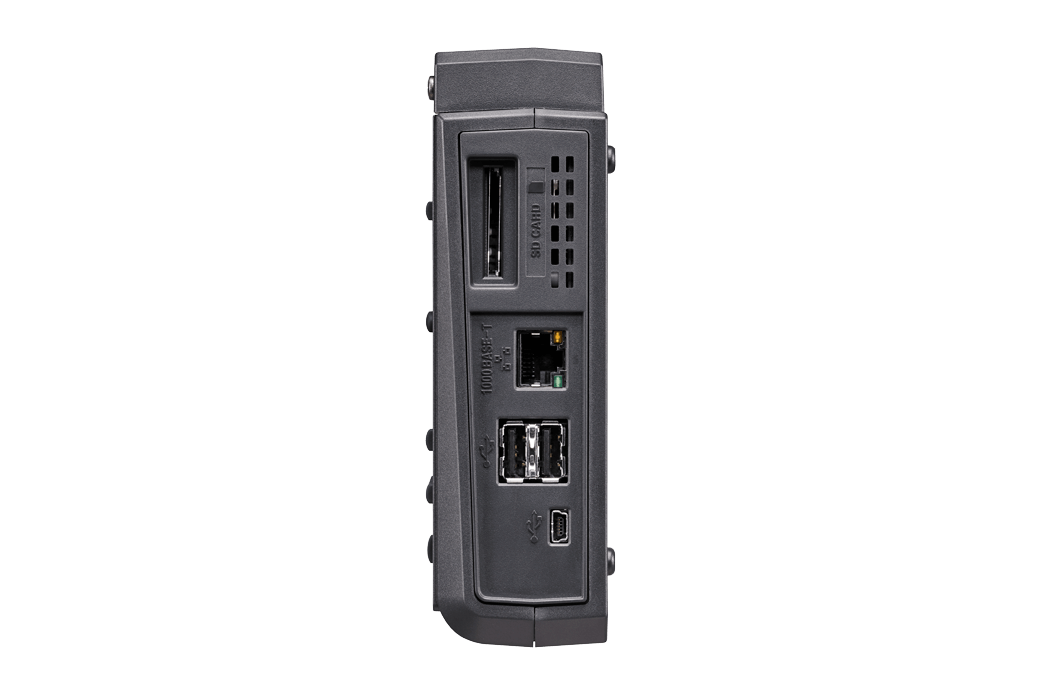

Интерфейсы	USB 2.0 хост и устройство, LAN (100Base-TX/1000Base-T)	USB 2.0 хост и устройство, LAN (100Base-TX/1000Base-T), беспроводная LAN (IEEE 802.11b/g/n; дальность связи 30 м, прямая видимость)

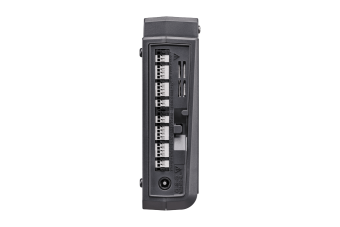

Источник питания	Адаптер переменного тока Z1014; аккумулятор: 2 аккумулятора Аккумуляторный блок Z1007 (при использовании с адаптером переменного тока приоритет отдается адаптеру переменного тока) Li-ion, 7,2 В, 2170 мА·ч; внешний источник питания 10...30 В постоянного тока
Размеры (мм)	Без модулей: 272 x 145 x 43; с 2 модулями: 272 x 198 x 63; с 4 модулями: 272 x 252 x 63; около 1108 г (только основное устройство, без аккумуляторной батареи)

Обзор моделей U8550, U8551, U8552, U8553, U8554, U8555 Подключаемые модули регистратора данных

Подключаемые блоки регистратора данных		Для регистратора
U8550	Блок напряжения/температуры: 2 клеммы винтового типа M3 мм, 15 каналов, измерение напряжения, температуры с термопарой или влажности, макс. 10 мс/с; 16-битный АЦП	LR8450 и LR8450-01
U8551	Универсальный блок: 4 клеммы кнопочного типа, 15 каналов, напряжение, температура с термопарой, платиновый резистивный датчик температуры, влажность или измерение сопротивления, макс. 10 мс/с; 16-битный АЦП	LR8450 и LR8450-01
U8552	Блок напряжения/температуры: 2 клеммы кнопочного типа, 30 каналов, измерение напряжения, температуры с термопарой или влажности, макс. 20 мс/с (10 мс при 15 каналах или менее); 16-битный АЦП	LR8450 и LR8450-01
U8553	Высокоскоростной блок напряжения: 2 клеммы винтового типа M3 мм, 5 каналов, напряжение, макс. 1 мс/с; 16-битный АЦП	LR8450 и LR8450-01
U8554	Блок деформации: вход преобразователя тензодатчика, 5 каналов, мостовая коробка включена, макс. 1 мс/с; 16-битный АЦП	LR8450 и LR8450-01
U8555	Блок CAN: переключаемый вход и выход CAN/CAN FD, 2 канала, макс. 10 мс/с (до 50 сигналов CAN), макс. 500 сигналов CAN (при 100 мс/с)	LR8450 и LR8450-01
U8556	Модуль измерения тока, 5 каналов, макс. частота дискретизации 1 мс, разрешение 16 бит; разъем HIOKI PL14; идеально подходит для использования с датчиками тока CT7812/CT7822 и другими (поддерживаемые датчики см. в техническом описании)	LR8450 и LR8459-01

Обзор моделей LR8530, LR8531, LR8532, LR8533, LR8534, LR8535 Беспроводные модули регистратора данных

Беспроводные регистраторы данных		Для регистратора
LR8530	Беспроводной блок напряжения/температуры: 2 клеммы винтового типа M3 мм, 15 каналов, измерение напряжения, температуры с термопарой или влажности, макс. 10 мс/с	LR8450-01
LR8531	Беспроводной универсальный блок: 4 клеммы кнопочного типа, 15 каналов, напряжение, температура с термопарой, платиновый резистивный датчик температуры, влажность или измерение сопротивления, макс. 10 мс/с	LR8450-01
LR8532	Беспроводной блок напряжения/температуры: 2 клеммы кнопочного типа, 30 каналов, измерение напряжения, температуры с термопарой или влажности, макс. 20 мс/с (10 мс при 15 каналах или менее)	LR8450-01
LR8533	Беспроводной высокоскоростной блок напряжения: 2 клеммы винтового типа M3 мм, 5 каналов, напряжение, макс. 1 мс/с	LR8450-01
LR8534	Беспроводной тензодатчик: вход преобразователя тензодатчика, 5 каналов, мостовая коробка включена, макс. 1 мс/с	LR8450-01
LR8535	Беспроводной CAN-блок: вход CAN/CAN FD, 2 канала, макс. 10 мс/с (до 50 CAN-сигналов), макс. 500 CAN-сигналов (при 100 мс/с)	LR8450-01
LR8536	Беспроводной измерительный модуль, 5 каналов, макс. частота дискретизации 1 мс, разрешение 16 бит; разъем HIOKI PL14; идеально подходит для использования с датчиками тока CT7812/CT7822 и другими (поддерживаемые датчики см. в техническом описании)	LR8450-01

Подробные характеристики регистраторов и модулей ввода-вывода см. в полном техническом описании.

В комплекте: регистратор LR 8450 или 8450-01, краткое руководство пользователя, компакт-диск с приложением LOGGER (краткое руководство пользователя, руководство по эксплуатации, утилита регистратора, руководство по эксплуатации утилиты регистратора, редактор CAN, руководство по эксплуатации редактора CAN, руководство по эксплуатации связи), кабель USB, адаптер переменного тока Z1014, меры предосторожности при использовании оборудования, излучающего радиоволны (только LR8450-01).
