Регистраторы мощности HIOKI PW3360 и PW3365

Преимущества портативных регистраторов PW3360 и PW3365 с накладным креплением для однофазных и трехфазных сетей

• Поддержка одно- и трехфазных 4-проводных цепей.
• Измерение в диапазоне от 90 В до 520 В или 780 В.
• Портативное, компактное устройство с дисплеем и картой памяти CF, USB, LAN.

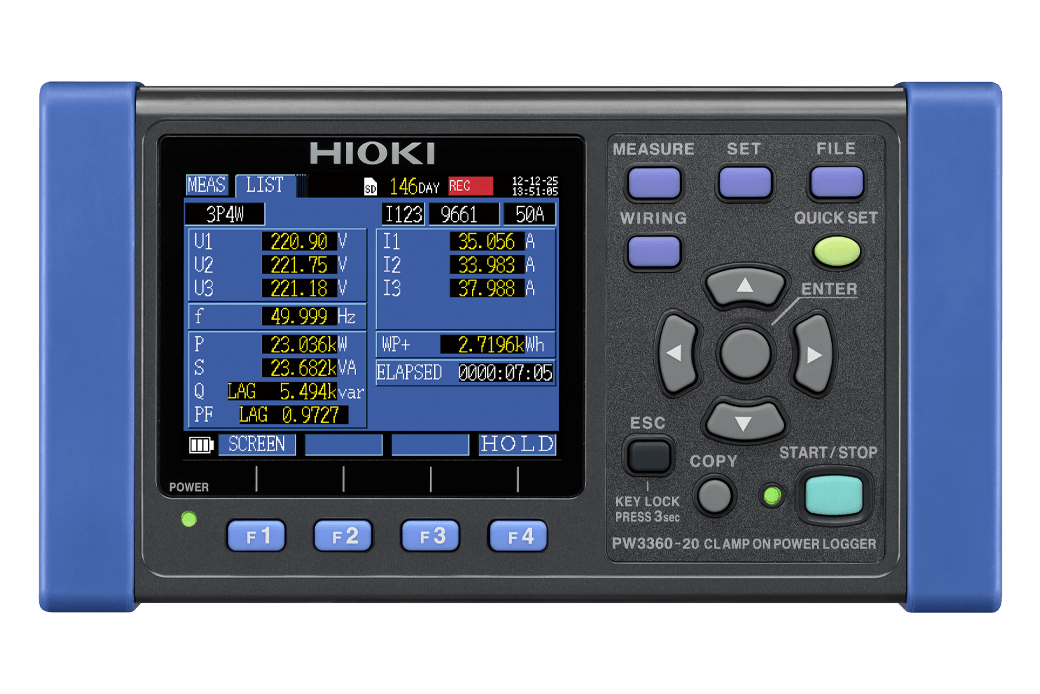

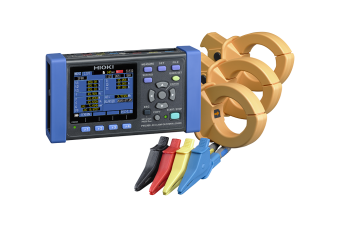

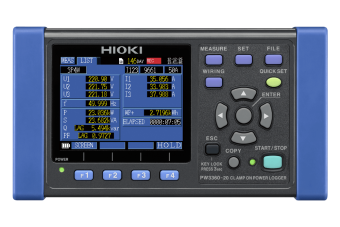

Портативный регистратор мощности с зажимом HIOKI PW3360

HIOKI PW3360-20 и -21 — это портативные регистраторы электроэнергии, используемые для проведения энергоаудита и энергосбережения.

• Регистратор мощности с зажимом, предназначенный для коммерческих линий 50/60 Гц.
• Поддерживает одно-трехфазные, 4-проводные цепи: 3 цепи (1P2W), одна цепь (1P3W, 3P3W, 3P4W). Одновременно измеряйте до трех однофазных, 2-проводных цепей (в одной и той же системе питания).
• Измерение в диапазоне от 90 В до 780 В.
• Тонкий, компактный дизайн, который можно разместить где угодно.
• Храните данные за месяцы на SD-картах.

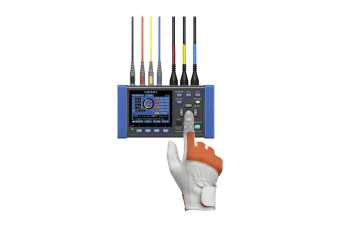

• Функция «быстрой настройки» поможет вам выполнить правильные подключения.
• Версия PW3360-21 для измерений гармоник до 40-го порядка.

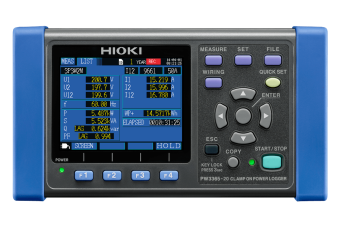

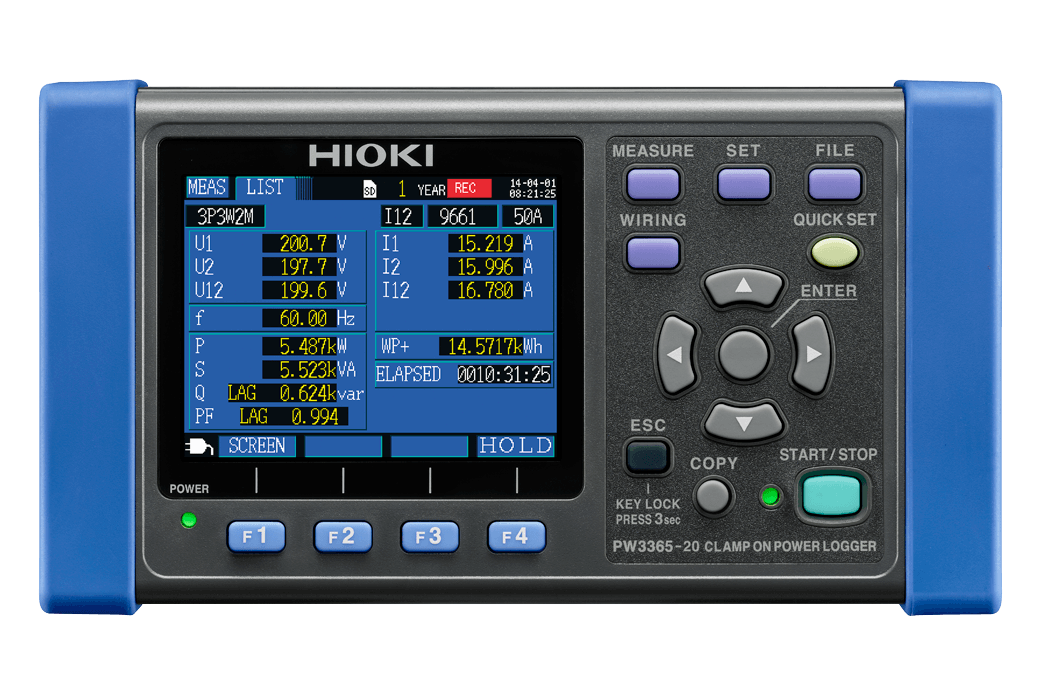

Портативный регистратор HIOKI PW3365 с зажимом

Используйте портативный регистратор электроэнергии HIOKI PW3365 с зажимами, чтобы исключить риск коротких замыканий и несчастных случаев, связанных с электричеством.

• Регистратор мощности с зажимом, предназначенный для коммерческих линий 50/60 Гц.
• Измеряйте напряжение в верхней части кабеля с нулевым риском короткого замыкания.
• Поддерживает одно- и трехфазные 4-проводные цепи: 3 цепи (1P2W), одна цепь (1P3W, 3P3W, 3P4W).
• Измерение в диапазоне от 90 В до 520 В.
• Отображение гармоник до 13-го порядка.
• Тонкий, компактный дизайн, который можно разместить где угодно.
• Храните данные за месяцы на SD-картах.
• Функция «быстрой настройки» поможет вам выполнить правильные подключения.
• Датчик напряжения с неметаллическим контактом.

Обзор модели

Модель	PW3360-20 или PW3360-21	PW3365-20
Линия измерения и количество цепей	50/60 Гц, однофазный 2 провода (1/2/3 цепи), однофазный 3 провода (1 цепь), три фазы 3 провода (1 цепь), три фазы 4 провода (1 цепь), только ток: от 1 до 3 каналов
Элементы измерения	Среднеквадратичное значение напряжения, среднеквадратичное значение тока, значение основной гармоники напряжения, значение основной гармоники тока, фазовый угол основной гармоники напряжения, фазовый угол основной гармоники тока, частота (U1), пик формы волны напряжения (абсолютное значение), пик формы волны тока (абсолютное значение), активная мощность, реактивная мощность (PW3360 с отображением запаздывания/опережения), полная мощность, коэффициент мощности (с отображением запаздывания/опережения) или коэффициент сдвига мощности (с отображением запаздывания/опережения), активная энергия (потребление, рекуперация), реактивная энергия (запаздывание, опережение), отображение стоимости энергии, величина спроса на активную мощность (потребление, рекуперация), величина спроса на реактивную мощность (запаздывание, опережение), значение спроса на активную мощность (потребление, рекуперация), значение спроса на реактивную мощность (запаздывание, опережение), спрос на коэффициент мощности
	Импульсный вход; только PW3360-21: уровень гармонического напряжения, уровень гармонического тока, уровень гармонической мощности, процент содержания, фазовый угол, общий коэффициент гармонических искажений (THD-F или THD-R), до 40-го порядка	Гармоники до 13-го порядка
Диапазоны напряжения	600 В переменного тока (эффективный диапазон измерений: 90,00...780,00 В)	400 В переменного тока (эффективный диапазон измерений: 90,0...520,0 В)
Текущие диапазоны	500,00 мА...5,0000 кА переменного тока (зависит от используемого датчика тока), 50,000 мА...5,0000 А переменного тока (только зажим утечки на датчике)
Диапазоны мощности	300,00 Вт...9,0000 МВт (зависит от комбинации напряжения/тока и типа измеряемой линии)	200,00 Вт...6,0000 МВт (зависит от комбинации напряжения/тока и типа измеряемой линии)
Базовая точность	Напряжение: ±0,3% показаний ±0,1% полной шкалы; ток: ±0,3% показаний ±0,1% полной шкалы + точность датчика зажима; активная мощность: ±0,3% показаний ±0,1% полной шкалы + точность датчика зажима (при коэффициенте мощности = 1)	Напряжение: ±1,5% показаний ±0,2% полной шкалы (совместная точность с PW3365-20 + PW9020); ток: ±0,3% показаний ±0,1% полной шкалы + точность датчика зажима; активная мощность: ±2,0% показаний ±0,3% полной шкалы + точность датчика зажима (при коэффициенте мощности = 1)
Частота обновления дисплея	0,5 с (за исключением случаев доступа к SD-карте или внутренней памяти, а также во время связи по локальной сети/USB)
Хранение данных	Место назначения: Карта памяти SD или внутренняя память в реальном времени; интервал сохранения 1...30 с, 1...60 мин, 14 вариантов; сохраняемые элементы: сохранение измеренного значения (только среднее/среднее, макс./мин. значение, копия экрана (формат BMP, сохраняется каждые 5 мин с минимальным интервалом времени), сохранение формы сигнала (двоичные данные формы сигнала), только PW3360-21: сохранение гармонических данных (только среднее/среднее, макс./мин. значение в двоичном формате)
Интерфейсы	Карта памяти SD/SDHC, LAN 100BASE-TX: функция HTTP-сервера, USB 2.0: при подключении к ПК карта SD и внутренняя память распознаются как съемные устройства хранения данных, удаленная настройка через программу связи, загрузка данных
	Импульсный выход: пропорционален активной потребляемой мощности при измерении интегральной потребляемой мощности, изолированный сигнал с открытым коллектором	-
Функции	Проверка соединения, руководство по быстрой настройке навигации, часы, PW3360: импульсный вход
Источник питания	Адаптер переменного тока Z1006, аккумулятор 9459	Адаптер переменного тока Z1008, аккумулятор 9459
Размеры (мм)	180 x 100 x 48; 550 г (без PW9002)	180 x 100 x 67; 830 г (без PW9002)
Датчик безопасного напряжения PW9020	-	Совместимые типы проводников: Изолированные провода (экранированные провода не могут быть измерены. Изделие может не иметь возможности точно измерить многожильные кабели или кабели с толстой изоляцией); внутренние ПВХ или металлические детали. Совместимые диаметры проводников: внешний диаметр готового провода φ6...30 мм. Эффективный диапазон измерения 90...520 В эфф . Длина шнура 3 м

В комплекте: регистратор мощности IM 3360 или 3365, USB-кабель, инструкция по эксплуатации, руководство по измерениям, набор цветных зажимов (красный, желтый, синий, белый), спиральные трубки для группировки шнуров датчиков зажимов; дополнительный шнур питания IM3360 L9438-53, адаптер переменного тока Z1006; дополнительный датчик безопасного напряжения IM3365 PW9020, адаптер переменного тока Z1008.
