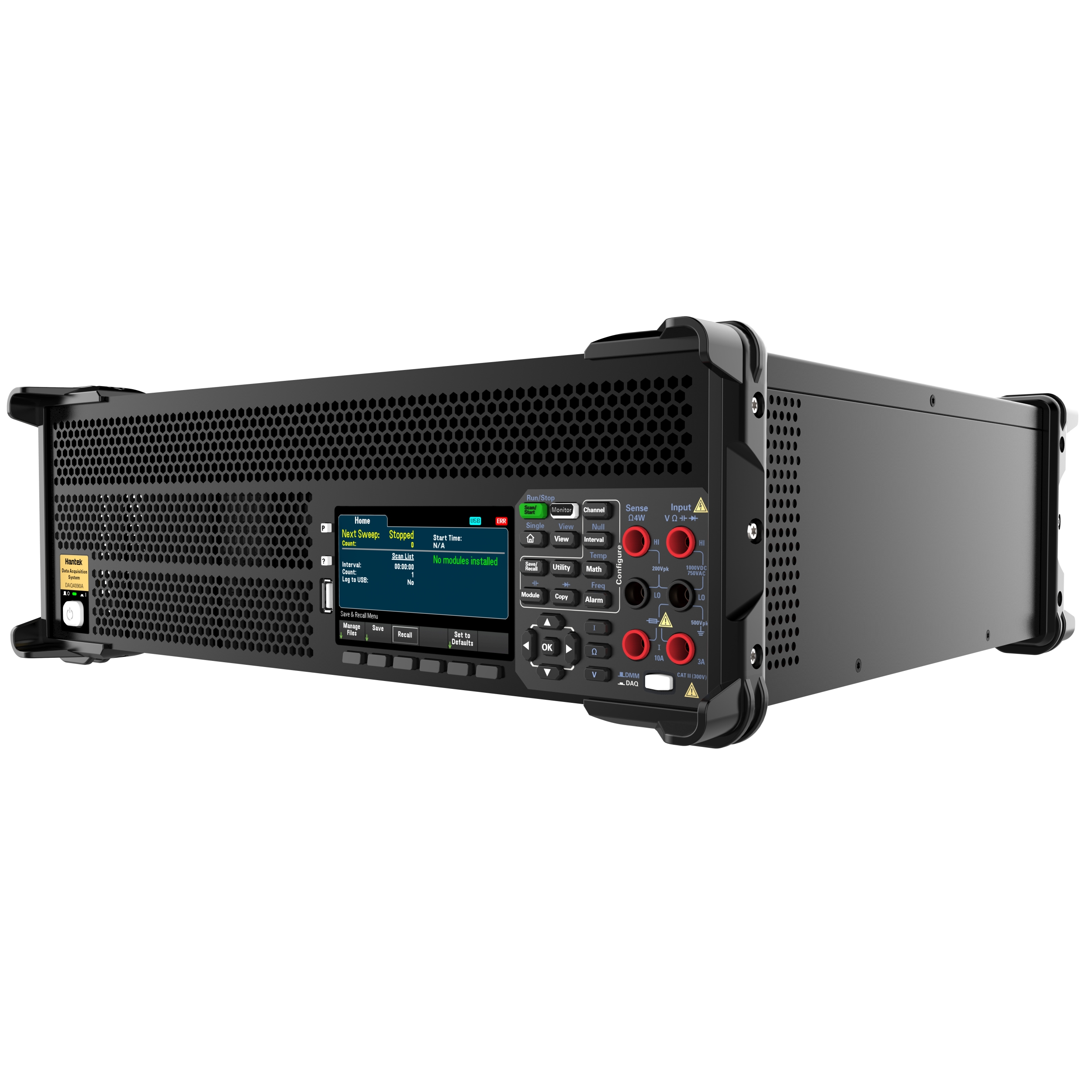

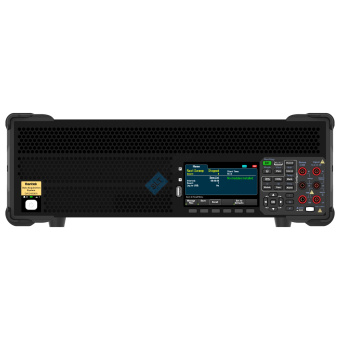

Система сбора данных Hantek DAQ4090A

Hantek DAQ4090A  До 600 каналов на систему; Скорость сканирования до 450 каналов в секунду; Поддержка точности выборки 6 1/2 разряда; Напряжение (переменный/постоянный ток), ток (переменный/постоянный ток), сопротивление (2- и 4-проводная система), деформация, период частоты, емкость, температура (10 видов термопар/термисторов) могут измеряться одновременно; Имеется 14 видов карт управления сбором данных на выбор для удовлетворения различных потребностей приложений; Оснащен интерфейсами LAN, USB, RS232/485 и GPIB, богатый интерфейс связи.

• Каждая система может иметь до 600 каналов;
• Скорость сканирования до 450 каналов/сек;
• Поддерживает точность выборки 6 1/2 разряда;
• Измерение и преобразование 14 различных входных сигналов: прямое измерение температуры (RTD/термопара/термистор), напряжения (переменного/постоянного тока), тока (переменного/постоянного тока), деформации, 2- и 4-проводных резисторов, частоты и периода, конденсатора;
• Богатый набор интерфейсов, включая LAN, USB, RS232/485 и GPIB;
• Базовая точность DCV 0,003%;

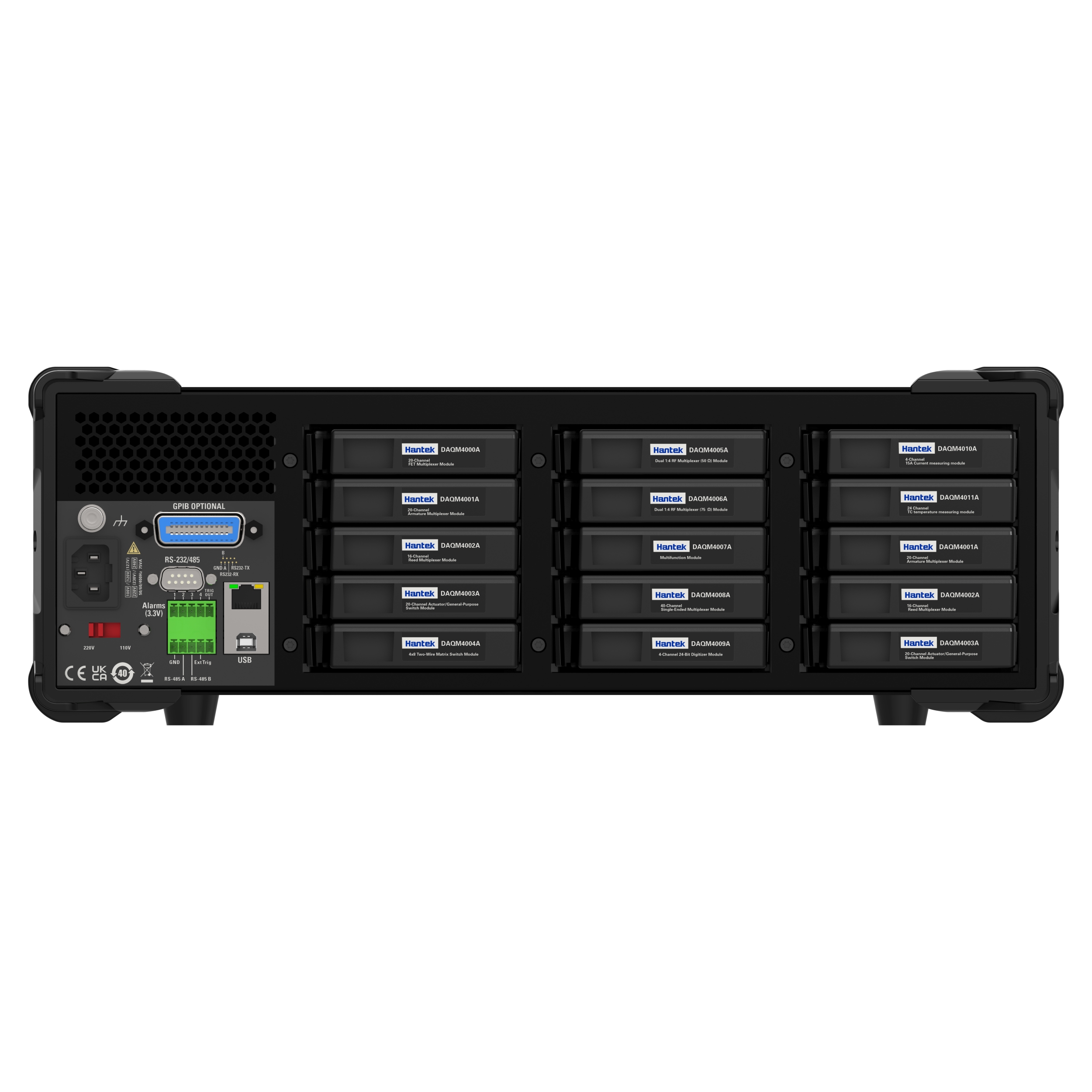

• Главный блок имеет 15 встроенных модулей управления для удовлетворения различных требований к измерениям;
• 4,3-дюймовый TFT LCD экран, который удобен для легкой настройки и отображения результатов измерений различными способами;
• Бесплатное программное обеспечение для ПК, позволяющее легко настраивать и контролировать тесты;
• Поддерживает USB-накопитель для копирования/записи данных в автономном режиме.

Система сбора данных
Каждая система может иметь до 600 каналов; Скорость сканирования до 450 каналов/сек; Базовая точность DCV 0,003%.


Многофункциональное измерение
Измерение и преобразование 14 различных входных сигналов: прямое измерение значений температуры (термопары, термометры сопротивления и термисторы), постоянного и переменного напряжения, постоянного и переменного тока, 2-проводных и 4-проводных сопротивлений, частот и периодов, конденсаторов и диодов, напряжений.

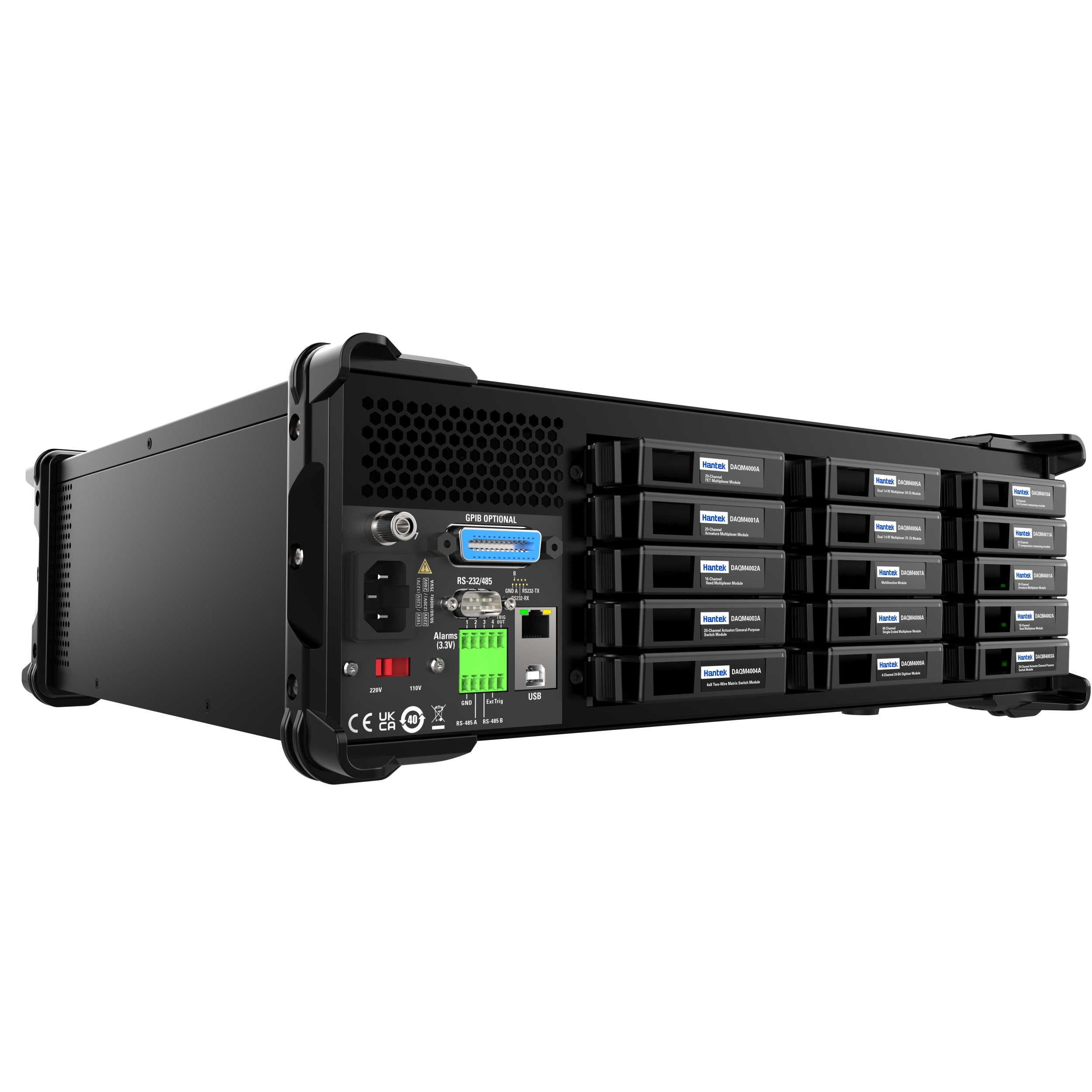

Богатый интерфейс
Оснащен интерфейсами LAN, USB, RS232/485 и GPIB, он идеально подходит для удаленной настройки и управления приложениями регистрации данных. Поддержка USB-флеш-накопителя для непосредственного хранения данных.


Функция просмотра
Просмотр сканированных показаний памяти, оцифрованных показаний, очередей оповещений или очередей ошибок; выполнение различных измерений постобработки и анализа мощности цифровых показаний.




Сильная обработка данных
Расширенные независимые функции и производительность цифрового мультиметра. Базовая точность 0,003% постоянного напряжения, 0,05% переменного напряжения и 0,01% точности резистора в течение одногодичного периода калибровки.


Принципиальная схема канала платы
Выбирайте из 14 различных модулей, чтобы получить точную функциональность, которая вам нужна сегодня, и одновременно подготовиться к гибкому расширению в будущем. До 60 двусторонних измерений, 120 односторонних измерений или 96 матричных перекрестных контактов могут использоваться для выполнения сложных и разнообразных измерительных задач, оптимизируя использование пространства на столе и сокращая затраты.

Модуль коммутатора

Количество каналов

Скорость сканирования

Скорость включения/выключения

Напряжение переменного/постоянного тока

Термопара

2-проводной термометр сопротивления

4-проводной термометр сопротивления

Термистор

Переменный/постоянный ток

Частота/Период

2-проводной резистор

4-проводной резистор

Емкость

Входное напряжение

Входной ток

Входная мощность

DAQM4000A

20

450 каналов/сек

√

√

×

×

×

×

√

√

√

×

120В

0,02А

2.4 Вт

DAQM4001A

20+2

80 каналов/секунду

120 каналов/сек

√

√

√

√

√

√

√

√

√

√

300В

1А

50 Вт

DAQM4002A

16

80 каналов/секунду

120 каналов/сек

√

√

√

√

√

×

√

√

√

√

300В

50мА

2W

DAQM4003A

20 (однополюсный двухпозиционный)

120 каналов/сек

×

×

×

×

×

×

×

×

×

×

300В

1А

50 Вт

DAQM4004A

4×8 (2 строки)

120 каналов/сек

×

×

×

×

×

×

×

×

×

×

300В

1А

50 Вт

DAQM4005A

Двойной 1×4 (50 Ом)

60 каналов/секунду

×

×

×

×

×

×

×

×

×

×

42В

0,7А

50 Вт

DAQM4008A

40 (1 строка)

80 каналов/секунду

70 каналов/секунду

√

×

√

×

√

×

√

√

×

√

300В

1А

50 Вт

DAQM4014A

8

80каналов/секунду

√

DC2A

DAQM4015A

8

15каналов/секунду

√

AC1100V/DC1500V

10мА(1500В)

DAQM4016A

8

15каналов/секунду

√

AC1400V/DC2000V

1мА(2000В)

DAQM4000A	20-канальный мультиплексор (твердотельное реле) * Скорость сканирования до 450 каналов в секунду * 2-строчное и 4-строчное сканирование * Встроенная технология холодного контакта 300 В переключатель	DAQM4000A — это твердотельный релейный модуль, который предлагает два набора (A/B) по 10 2-проводных каналов каждый. Все 20 каналов могут быть переключены на высокие (HI) и низкие (LO) входы, обеспечивая полностью изолированные входы для встроенного цифрового измерителя или внешнего бита. Во время 4-проводных измерений сопротивления каналы в группе A автоматически соединяются с каналами в группе B для обеспечения питания и сенсорных соединений. Модуль имеет встроенную технологию холодного контакта, которая значительно снижает ошибки, вызванные тепловыми изменениями при измерении термопар.
DAQM4001A	Универсальный мультиплексор 20+2 каналов (арматурное реле) * Скорость сканирования до 80 каналов в секунду * 2-х и 4-х линейное сканирование * Встроенная технология холодного контакта * Переключатель 300 В * Дополнительные 2 канала для измерения постоянного тока (1 А/канал)	DAQM4001A — это интегрированный мультиплексор для сканирования общего назначения. Один и тот же модуль может смешивать 2-проводные и 4-проводные каналы; В то же время, дополнительные 2 канала входного тока могут использоваться для измерения переменного и постоянного тока без необходимости использования внешних шунтирующих резисторов (максимум 1 А на канал). DAQM4001A имеет в общей сложности 22 канала, интенсивное многофункциональное переключение и скорость сканирования до 80 каналов в секунду для различных приложений сбора данных.
DAQM4002A	16-канальный высокоскоростной мультиплексор * Максимальная скорость сканирования 80 каналов в секунду * 2-строчное и 4-строчное сканирование * Встроенный опорный узел термопары	DAQM4002A достигает скорости сканирования до 80 каналов в секунду. Модуль подходит для высокопроизводительных автоматизированных тестовых приложений, а также для высокоскоростных задач записи и мониторинга данных. 16 двухпроводных входов могут быть переключены на 300 В. Как 2-проводные, так и 4-проводные каналы могут быть смешаны на одном модуле. Измерение тока требует использования собственного шунтирующего резистора пользователя.
DAQM4003A	20-канальный актуатор/универсальный переключатель *SPDT (тип C) самоблокирующееся реле *300 В, 1 А возбуждение и управление	DAQM4003A оснащен 20 отдельными однополюсными двухпозиционными реле (SPDT). Он может включать и выключать цепь питания тестируемого продукта, контрольный индикатор и индикатор состояния, а также активировать внешнее силовое реле и соленоид. Он сочетается с матричными и мультиплексорными модулями для формирования пользовательских коммутационных систем с контактами 300 В, 1 А, которые могут выдерживать мощность до 50 Вт.
DAQM4004A	Матрица дублетов 4x8 * Скорость переключения 3 мс * 32 двойных пересечения * Переключатель 300 В, 1 А * До 96 пересечений (3 слота)	Модуль DAQM4004A обеспечивает наиболее гибкий путь соединения между DUT и испытательной системой, позволяя различным испытательным приборам подключаться к нескольким точкам DUT одновременно. DAQM4004A может соединять строки и столбцы нескольких модулей для построения более крупных матриц, таких как 8x8, 4x16 и т. д. В одном приборе можно построить до 96 пересечений.
DAQM4005A	Двойной 4-канальный РЧ-мультиплексор (50 Ом) *Полоса пропускания 2 ГГц *Включает кабель-адаптер BNC-SMB	DAQM4005A обеспечивает широкополосную коммутацию для высокочастотных и импульсных сигналов. Их можно использовать для маршрутизации тестовых сигналов между тестируемым устройством и генераторами сигналов, осциллографами, анализаторами спектра или другими приборами. Этот модуль можно использовать как два независимых мультиплексора 1x4, каждый из которых содержит общий экран и центральный проводник коммутации. Подключения можно выполнять напрямую к входу SMB с доступной полосой пропускания 2 ГГц или к адаптеру BNC-SMB, который обеспечивает полосу пропускания 1 ГГц. Если приложение требует более крупной топологии, несколько групп коммутаторов также можно каскадировать для создания мультиплексора 16:1 в одном приборе.
DAQM4008A	40-канальный односторонний мультиплексор * Скорость сканирования до 80 каналов в секунду * Однопроводной коммутатор для общедоступных приложений начального уровня	DAQM4008A может коммутировать 40 однопроводных входов для каждого модуля, таких как тесты батареи, характеристики компонентов и тесты рабочего стола. Низковольтное соединение и изоляция заземления, плавающая до 300 В. DAQM4008A также поддерживает все 2-проводные внутренние измерения, кроме тока.
DAQM4014A	8 каналов * Максимальная скорость сканирования 20 каналов в секунду	Модуль DAQM4014A представляет собой непрерывное измерение тока, которое может гарантировать, что путь тока будет отключен на короткое время во время процесса измерения и не окажет влияния на измеряемую цепь.
DAQM4015A	8 каналов * Максимальная скорость сканирования 15 каналов в секунду	DAQM4015A — это измерительная плата высокого напряжения 1500 В. Максимальное входное напряжение, которое может быть измерено, составляет AC1100 В/DC1500 В, а предел тока составляет 10 мА (1500 В). Поскольку внутренняя часть платы эквивалентна десяткам М, в диапазоне измеряемого напряжения, как правило, нет необходимости добавлять дополнительные внешние меры ограничения тока.
DAQM4016A	8 каналов * Максимальная скорость сканирования 15 каналов в секунду	DAQM4016A — это измерительная плата высокого напряжения 2000 В. Максимальное входное напряжение, которое может быть измерено, составляет AC1500 В/DC2000 В, а предел тока составляет 1 мА (2000 В). Поскольку внутренняя часть платы эквивалентна десяткам М, в диапазоне измеряемого напряжения, как правило, нет необходимости добавлять дополнительные внешние меры ограничения тока.

Диапазон (2)			24 часа（3）	90 дней	1 год	2 года	Температурный коэффициент (4)
			TCAL ± 1℃	TCAL±5℃	TCAL±5℃	TCAL±5℃
Напряжение постоянного тока
100мВ			0,0030+0,0030	0,0040+0,0035	0,0050+0,0035	0,0065+0,0035	0,0005+0,0005
1В			0,0020+0,0006	0,0030+0,0007	0,0040+0,0007	0,0055+0,0007	0,0005+0,0001
10В			0,0015+0,0004	0,0020+0,0005	0,0035+0,0005	0,0050+0,0005	0,0005+0,0001
100В			0,0020+0,0006	0,0035+0,0006	0,0045+0,0006	0,0060+0,0006	0,0005+0,0001
1000В			0,0020+0,0006	0,0035+0,0010	0,0045+0,0010	0,0060+0,0010	0,0005+0,0001
Истинное среднеквадратичное значение переменного напряжения (2, 5, 6)
Диапазоны 100 мВ, 1 В, 10 В, 100 В и 750 В
5Гц-10Гц			0,35+0,02	0,35+0,03	0,35+0,03	0,35+0,03	0,035+0,003
10Гц-20КГц			0,04+0,02	0,05+0,03	0,06+0,03	0,07+0,03	0,005+0,003
20КГц-50КГц			0,10+0,04	0,11+0,05	0,12+0,05	0,13+0,05	0,011+0,005
50КГц-100КГц			0,55+0,08	0,60+0,08	0,60+0,08	0,60+0,08	0,060+0,008
100КГц-300КГц			4.00+0.50	4.00+0.50	4.00+0.50	4.00+0.50	0,200+0,020
Постоянный ток	Внутреннее сопротивление Падение давления
100мкА	<0,03В		0,010+0,020	0,040+0,025	0,050+0,025	0,060+0,025	0,0020+0,0030
1мА	<0,3 В		0,007+0,006	0,030+0,006	0,050+0,006	0,060+0,006	0,0020+0,0005
10мА	<0,05 В		0,007+0,020	0,030+0,020	0,050+0,020	0,060+0,020	0,0020+0,0020
100мА	<0,5 В		0,010+0,004	0,030+0,005	0,050+0,005	0,060+0,005	0,0020+0,0005
1А	<0,7 В		0,050+0,006	0,080+0,010	0,100+0,010	0,120+0,010	0,0050+0,0010
3А	<2,0 В		0,180+0,020	0,200+0,020	0,200+0,020	0,230+0,020	0,0050+0,0020
10А (8)	<0,5 В		0,050+0,010	0,120+0,010	0,120+0,010	0,150+0,010	0,0050+0,0010
Истинный среднеквадратичный переменный ток (2, 6, 9)
100мкА	<0,011в	3Гц-5КГц	0,10+0,04	0,10+0,04	0,10+0,04	0,10+0,04	0,015+0,006
		5КГц-10КГц	0,10+0,04	0,10+0,04	0,10+0,04	0,10+0,04	0,030+0,006
1мА	<0,11 В	3Гц-5КГц	0,10+0,04	0,10+0,04	0,10+0,04	0,10+0,04	0,015+0,006
		5КГц-10КГц	0,10+0,04	0,10+0,04	0,10+0,04	0,10+0,04	0,030+0,006
10мА	<0,05 В	3Гц-5КГц	0,10+0,04	0,10+0,04	0,10+0,04	0,10+0,04	0,015+0,006
		5КГц-10КГц	0,10+0,04	0,10+0,04	0,10+0,04	0,10+0,04	0,030+0,006
100мА	<0,5 В	3Гц-5КГц	0,10+0,04	0,10+0,04	0,10+0,04	0,10+0,04	0,015+0,006
		5КГц-10КГц	0,10+0,04	0,10+0,04	0,10+0,04	0,10+0,04	0,030+0,006
1А	<0,7 В	3Гц-5КГц	0,10+0,04	0,10+0,04	0,10+0,04	0,10+0,04	0,015+0,006
		5КГц-10КГц	0,10+0,04	0,10+0,04	0,10+0,04	0,10+0,04	0,030+0,006
3А	<2,0 В	3Гц-5КГц	0,23+0,04	0,23+0,04	0,23+0,04	0,23+0,04	0,015+0,006
		5КГц-10КГц	0,23+0,04	0,23+0,04	0,23+0,04	0,23+0,04	0,030+0,006
10А (8)	<0,5 В	3Гц-5КГц	0,15+0,04	0,15+0,04	0,15+0,04	0,15+0,04	0,015+0,006
		5КГц-10КГц	0,15+0,04	0,15+0,04	0,15+0,04	0,15+0,04	0,030+0,006
Сопротивление (7)	Тестовый ток
100 Ом	1мА		0,003+0,0030	0,008+0,004	0,010+0,004	0,012+0,004	0,0006+0,0005
1КОм	1мА		0,002+0,0005	0,008+0,001	0,010+0,001	0,012+0,001	0,0006+0,0001
10КОм	100мкА		0,002+0,0005	0,008+0,001	0,010+0,001	0,012+0,001	0,0006+0,0001
100 кОм	10мкА		0,002+0,0005	0,008+0,001	0,010+0,001	0,012+0,001	0,0006+0,0001
1МОм	5мкА		0,002+0,0010	0,008+0,001	0,010+0,001	0,012+0,001	0,0010+0,0002
10МОм	500нА		0,015+0,0010	0,020+0,001	0,040+0,001	0,060+0,001	0,0030+0,0004
100МОм	500нА		0,300+0,0100	0,800+0,010	0,800+0,010	0,800+0,010	0,1500+0,0002
Характеристики частоты и периода
Точность:±(%от показаний)（12, 13）
100 мВ, 1 В, 10 В, 100 В и 750 В (14)
10Гц-100Гц			0,03	0,03	0,03	0,03	0,035
100Гц-1КГц			0,003	0,008	0,01	0,01	0,015
1КГц -300КГц			0,002	0,006	0,01	0,01	0,015
Прямоугольная волна (15)			0,001	0,006	0,01	0,01	0,015
Дополнительная ошибка времени стробирования ± (% показания) (13)			1 секунда	0,1 секунды	0,01 секунды
3Гц-40Гц			0	0.2	0.2
40Гц-100Гц			0	0,06	0.2
100Гц-1КГц			0	0,02	0.2
1КГц-300КГц			0	0,004	0,03
Прямоугольная волна (15)			0	0	0
Включать
1КОм			0,002+0,030	0,008+0,030	0,010+0,030	0,012+0,030	0,001+0,002
Тест диода
5В			0,002+0,030	0,008+0,030	0,010+0,030	0,012+0,030	0,001+0,002
Температурные характеристики (11)
PT100(DIN/IEC751)	Точность зонда +0,05℃
Термистор 5 кОм	Точность зонда +0,1℃
Емкость (15)
1.000 нФ			0,50+0,50	0,50+0,50	0,50+0,50	0,50+0,50	0,05+0,05
10,00 нФ			0,40+0,10	0,40+0,10	0,40+0,10	0,40+0,10	0,05+0,01
100,0 нФ			0,40+0,10	0,40+0,10	0,40+0,10	0,40+0,10	0,05+0,01
1.000 мкФ​			0,40+0,10	0,40+0,10	0,40+0,10	0,40+0,10	0,05+0,01
10.00 мкФ			0,40+0,10	0,40+0,10	0,40+0,10	0,40+0,10	0,05+0,01
100,0 мкФ​			0,40+0,10	0,40+0,10	0,40+0,10	0,40+0,10	0,05+0,01

1. Для постоянного тока: технические показатели действительны после 60 минут предварительного нагрева, период интегрирования установлен на 10 или 100PLC, и включен автоматический ноль. Для переменного тока: техническая спецификация действительна после 60 минут прогрева, с медленной фильтрацией переменного тока и синусоидой.
2. 20% превышение диапазона для всех диапазонов, кроме 1000DCV, 750ACV, 10ADC, 3AAC, 10AAC и проверки диодов.
3. Относительно калибровочных стандартов.
4. За пределами диапазона TCAL±5℃ коэффициент увеличивается на каждый 1 градус (℃).
5. Технический индекс действителен, когда входной синусоидальный сигнал составляет >5% диапазона и >1 мВrms. Диапазон 750ACV ограничен 8×107В-Гц. Если частота входного сигнала < 50 кГц, а входной синусоидальный сигнал составляет от 1% до 5% от всего диапазона, то индикатору необходимо добавить дополнительную ошибку 0,1%, а частота от 50 кГц до 100 кГц, индикатору необходимо добавить дополнительную ошибку 0,13%.
6. Низкочастотная производительность: предусмотреть три настройки фильтра: 3 Гц, 20 Гц, 200 Гц. Превышение частоты, установленной фильтром, было указано, и дополнительная ошибка не возникнет.
7. Технические характеристики подходят для 4-проводного или 2-проводного измерения сопротивления (возврат NULL к нулю). Без сброса NULL 2-проводные измерения сопротивления добавляют дополнительную ошибку 0,2 Ом.
Диапазон 8,10 А доступен только на переднем разъеме. Добавьте базовое значение тока 2 мА к каждому усилителю или входной ток >5 А среднеквадратичного значения. 9. Технические характеристики действительны, когда входной сигнал синусоиды составляет >1,5% диапазона и >10 мкА переменного тока.
10. Технические характеристики применяются к напряжению, измеренному на входном конце. Типичный испытательный ток 1 мА. Изменение источника тока приведет к изменению падения напряжения на диодном переходе.
11. Выбранный зонд ограничит фактический диапазон измерений и погрешность измерения. Точность зонда включает все погрешности измерения и преобразования температуры ITS-90. PT100Ro можно установить на 100 Ом ± 5 Ом, чтобы устранить исходную погрешность зонда.
12. Если не указано иное, технические характеристики действительны после 60 минут прогрева и с входным сигналом синусоиды. Технические характеристики Применимо к времени строба 1 с (7 бит).
13. Подходит для входного сигнала синусоиды и прямоугольного сигнала ≥100 мВ. Для входных сигналов от 10 мВ до 100 мВ умножьте индикатор на 10 (т. е. увеличьте индикатор показаний в 10 раз).
14. Диапазон амплитуды составляет от 10% до 120%, менее 750 В переменного тока.
15. Вход прямоугольного сигнала определяется как 10 Гц-300 кГц.
