Адаптер - регистратор АД4

Адаптер - регистратор АД4 предназначен для регистрации результатов измерений с внешних измерителей по интерфейсу RS 485, протокол MODBUS RTU. Регистрация ведется на флеш-карту формата SD, объёмом до 2Гб.

- тип передачи: асинхронный полудуплексный
- длительность регистрации до 7 лет (для одного прибора Ф0303)
- период опроса: 250 мс - 30 мин
- скорость записи: до 2 значений в секунду
- часы реального времени
- максимальная скорость передачи данных в линии, бод: 115200
- входное сопротивление передатчика RS 485, Ом: 54
- входное сопротивление приёмника RS 485, кОм: не менее 48
- количество присоединяемых приёмников (приборов), шт: не более 31
- количество каналов регистрации: до 216
- максимальная длинна линии связи, м: 1200
- электрическая прочность изоляции (между цепями питания RS 485), В: 1500
- питание, В: 9-35
- габаритные размеры, мм: 96 х 51 х 33
- масса, кг: 0,4

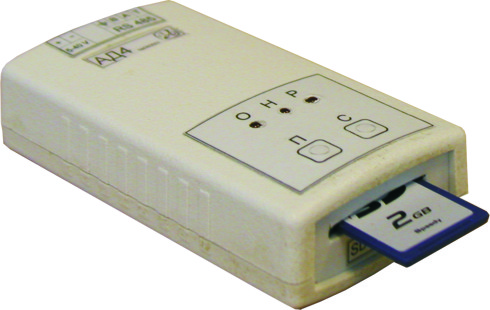

Органы индикации и управления: О – светодиод индикации наличия электропитания; Н – индикатор уровня заполненности flash-карты и её ошибок; Р – индикатор отправки запросов данных; П – кнопка загрузки списка опрашиваемых приборов        с карты памяти; С – кнопка переключения режимов работы.

Таблица 1. Пример расчета времени заполнения карты в зависимости от числа регистрируемых каналов

Рисунок 1. Схема подключения адаптера регистратора АД4 к цифровым измерителям
