Логический анализатор ALINX PlayLogic P2 (50 МГц, 16 каналов)
Анализатор ALINX PlayLogic P2
Поддержка анализ более 40 протоколов
Максимальная частота дискретизации: 500 МГц
Количество каналов: 16
Пропускная способность: 80 МГц
Поддержка анализ более 40 протоколов
Максимальная частота дискретизации: 500 МГц
Количество каналов: 16
Пропускная способность: 80 МГц
Подробнее
ЗАКАЗАТЬ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Описание
-
Описание
Технические характеристики ALINX PlayLogic P2
Количество каналов 16 Максимальная частота дискретизации 500 МГц Глубина выборки в потоковом режиме 10 Гса Пропускная способность 80 МГц Минимальная ширина захватываемого импульса 6,25 нс Внутренняя память 2 Гбит Глубина выборки 100 МВыб / канал Максимальная глубина сжатия 10 ГВыб / канал Входное напряжение -50 ~ 50 В Входное сопротивление 220 кОм Емкость 12 пФ Пороговое напряжение -4 ~ 4 В
шаг: 0,01 ВОперационная система Win7/8/10, Linux, Mac OS Анализ протоколов 1-Wire, Atmel SWI, CAN, DHT11/12, DMX-512, DS18B20, HDMI CEC, I2C, I2C-EEPROM, I2S/PCM, IR-NEC, IR-JVC, IR-RC5, IR-RC6, IR-Sharp, IR-SIRC, JTAG, LCD1602/12864, LIN, Manchester, MDIO, MIDI, Modbus, Parallel, Parallel 8080, Parallel 6800, PS/2 Keyboard, RDM, RGB-WS28xx, SDIO, SMBus, SPI, SWD, UART/RS232/485, UNI/O, USB LS/FS, Wiegand, CAN-FD, ISO7816, MIPI-DSI LP, QSPI-Flash, USB-PD Характеристики ШИМ-генератора Количество каналов 2 Диапазон выходных частот 0,1 - 20 МГц Шаг настройки цикла 10 нс Шаг настройки ширины импульса 5 нс Общие характеристики Интерфейс USB Type-C Ток в режиме ожидания 200 мА Максимальный рабочий ток 400 мА Габариты изделия 94 x 71 x 13,6 мм Габариты упаковки 208 х 188 х 103 мм Вес брутто 655 г Комплектация логический анализатор ALINX PlayLogic P2 – 1 шт кабель Type-C – 1 шт
9p кабель – 3 шт
2p кабель – 2 шт
клипсы – 18 шт

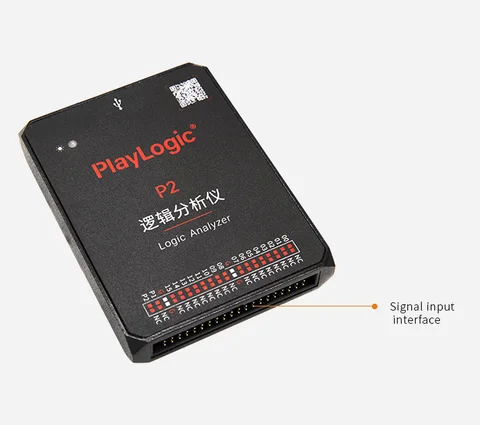

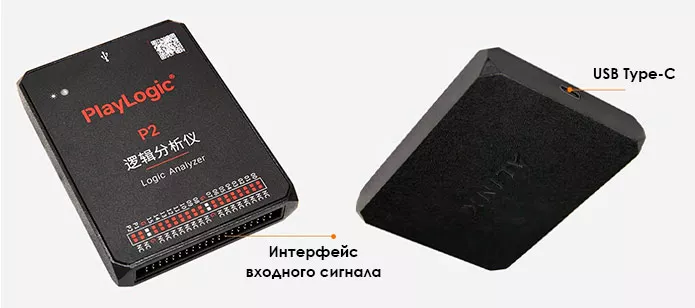

Цифровой анализатор сигналов ALINX
ALINX PlayLogic P2 – модель логических анализаторов, которые используются для разработки электронных компонентов. Устройства применяются совместно с бесплатным профессиональным программным обеспечением для отборов проб и дальнейших анализов.
Логический анализатор на 16 каналов имеет простой и интуитивно понятный интерфейс и поддерживается операционными системами Win 7/8/10, Linux, MacOS. Встроенный ШИМ генератор сигналов имеет диапазон выходных частот от 0,1 до 20 МГц. ALINX PlayLogic P2 поддерживает двойную выборку:
- В обычном режиме: внутренняя память используется как буфер выборки, из которого можно загружать данные с компьютера. Режим способствует частоте дискретизации до 500 МГц.
- В поточном режиме: внутренняя память применяется только при хранении информации о выборке, а загрузка данных на компьютер может осуществляться лишь в реальном времени. В этом режиме обеспечивается глубина дискретизации до 10 gsa.
ALINX PlayLogic P2 с портом USB Type-C поддерживает измерения и анализ по 40 стандартным протоколам с многоуровневым отображением наложения и регулярным обновлением.
