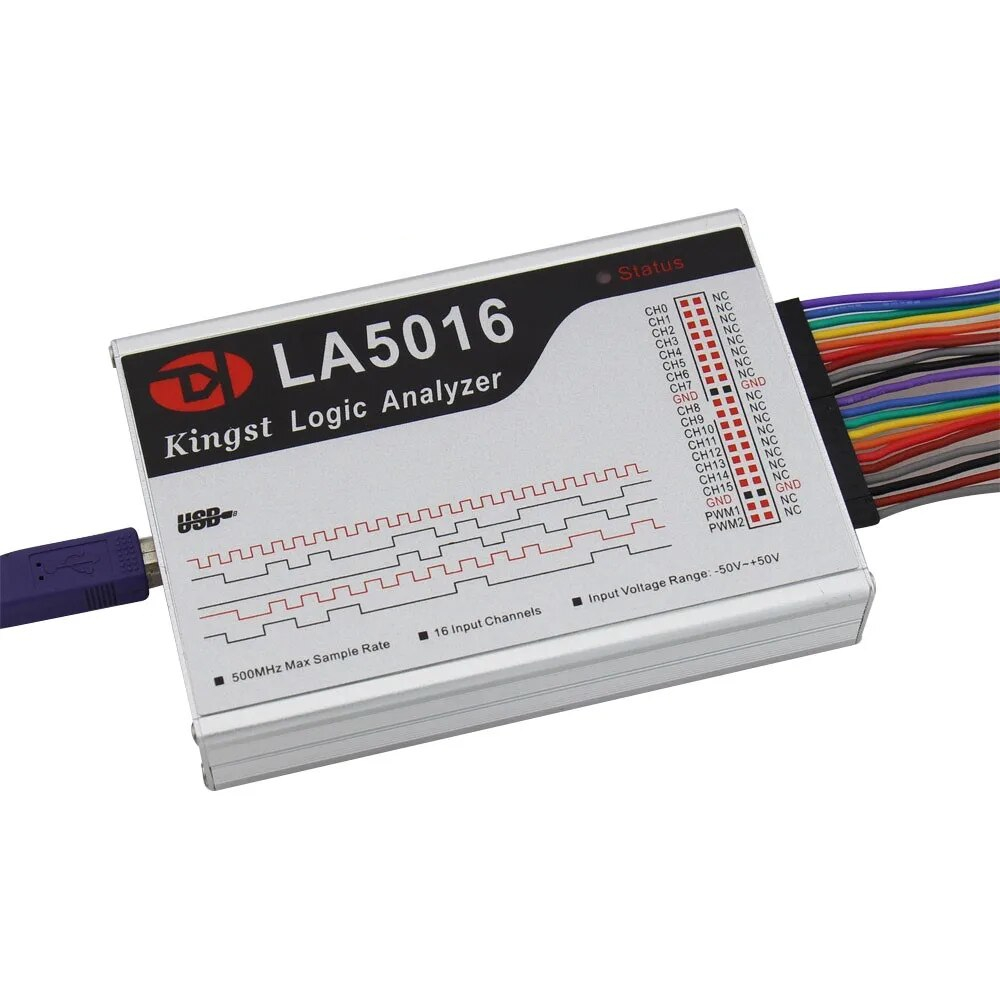

Логический анализатор KINGST LA5016

Анализатор LA5016
Встроенный ШИМ - генератор
Максимальная частота дискретизации: 500 МГц
Количество каналов: 16
Пропускная способность: 80 МГц

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Технические характеристики KINGST LA5016

Количество каналов	16
Максимальная частота дискретизации	500 МГц
Пропускная способность	80 МГц
Минимальная ширина захватываемого импульса	6,25 нс
Размер памяти	2 Гбит
Глубина выборки	100 МВыб / канал
Максимальная глубина сжатия	10 ГВыб / канал
Диапазон входного напряжения	-50 В / +50 В
Входное сопротивление	220 КОм
Емкость	12 пФ
Пороговое напряжение	от -4 В до +4 В (шаг 0,01 В)
Характеристики ШИМ - выхода
Количество каналов	2
Диапазон частот	от 0,1 МГц до 20 МГц
Шаг настройки частоты ШИМ - генератора	10 нс
Шаг настройки ширины импульса ШИМ -генератора	5 нс
Выходное напряжение ШИМ-генератора	+3,3 В
Выходное сопротивление ШИМ-генератора	50 Ом
Характеристики иcточника питания
Порт	USB 2.0 / 3.0
Потребление в режиме ожидания	200 мА
Максимальный потребляемый ток	400 мА
Общие характеристики
Поддерживаемые стандартные протоколы	UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-Wire, Simple Parallel, PS/2 Keyboard/Mouse, UNI/O, USB1.1
Поддерживаемые операционные системы	Windows XP, Vista, Windows 7/8/10(32/64bit)
Габариты	128 х 88 х 26 мм
Вес брутто	531 г
Комплектация	логический анализатор KINGST LA5016 – 1 шт
	USB кабель – 1 шт тестовые зажимы – 20 шт 9Р ленточные кабели – 2 шт 2Р ленточные кабели – 1 шт CD-диск с ПО – 1 шт

Логический анализатор KINGST LA5016 - это портативный прибор с питанием по USB, обладающий широкими возможностями по записи и анализу цифровых сигналов. Он удобен в применении и имеет продуманный, интуитивно понятный интерфейс управления. Для использования логического анализатора необходимо скачать и установить на компьютер специальное программное обеспечение для работы с устройством, позволяющее проводить динамический анализ полученной информации с каналов передач. Логический анализатор KINGST LA5016 имеет 16 входных каналов с частотой дискретизации до 500 МГц, а также буфер длиной 1Гб выборок на канал, обеспечивающий высокую точность временных измерений довольно больших потоков данных. Прибор поставляется с необходимым набором шлейфов и зажимов для подключения к объекту тестирования.
