Анализатор сигналов с ШИМ-генератором ALINX PlayLogic P3
Логический анализатор ALINX PlayLogic P3
Поддержка потокового режима
Максимальная частота дискретизации: 200 МГц
Количество каналов: 16
Пропускная способность: 40 МГц
Поддержка потокового режима
Максимальная частота дискретизации: 200 МГц
Количество каналов: 16
Пропускная способность: 40 МГц
Подробнее
ЗАКАЗАТЬ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
- Описание
-
Описание
Технические характеристики ALINX PlayLogic P3
Количество каналов 16 Максимальная частота дискретизации 200 МГц Глубина выборки в потоковом режиме 10 Гса Пропускная способность 40 МГц Минимальная ширина захватываемого импульса 12,5 нс Внутренняя память 1 Гбит Глубина выборки 50 МВыб / канал Максимальная глубина сжатия 10 ГВыб / канал Входное напряжение -50 ~ 50 В Входное сопротивление 220 кОм Емкость 12 пФ Пороговое напряжение -4 ~ 4 В
шаг: 0,01 ВОперационная система Win7/8/10, Linux, Mac OS Анализ протоколов 1-Wire, Atmel SWI, CAN, DHT11/12, DMX-512, DS18B20, HDMI CEC, I2C, I2C-EEPROM, I2S/PCM, IR-NEC, IR-JVC, IR-RC5, IR-RC6, IR-Sharp, IR-SIRC, JTAG, LCD1602/12864, LIN, Manchester, MDIO, MIDI, Modbus, Parallel, Parallel 8080, Parallel 6800, PS/2 Keyboard, RDM, RGB-WS28xx, SDIO, SMBus, SPI, SWD, UART/RS232/485, UNI/O, USB LS/FS, Wiegand Характеристики ШИМ-генератора Количество каналов 2 Диапазон выходных частот 0,1 - 20 МГц Шаг настройки цикла 10 нс Шаг настройки ширины импульса 5 нс Общие характеристики Габариты 94 x 71 x 13,6 мм Интерфейс USB Type-C Ток в режиме ожидания 130 мА Максимальный рабочий ток 280 мА Комплектация логический анализатор ALINX PlayLogic P3 – 1 шт кабель Type-C – 1 шт
9p кабель – 3 шт
2p кабель – 2 шт
клипсы – 18 шт

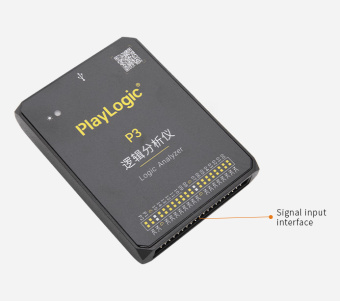

Анализатор сигналов ALINX PlayLogic P3
ALINX PlayLogic P3 — это шестнадцати канальный анализатор с частотой дискретизации 200 МГц. Подходит под операционные системы: Windows (7, 8, 10 версии), Linux и Mac. Отображает данные в шестнадцатеричном, двоичном, шестнадцатеричном формате и формате ASCII-кода.
Преимущества модели
Анализатор ALINX PlayLogic P3 может провести анализ протоколов, помимо этого прибор имеет другие преимущества:
- Поддержка режима двойной выборки.
- ШИМ-генератор.
- Популярный интерфейс USB Type-C.
В комплектации есть несколько различных кабелей и клипсы. Этот набор поможет проанализировать сигналы с ваших устройств. Прибор подойдёт программистам и тем, кто увлекается электроникой.
