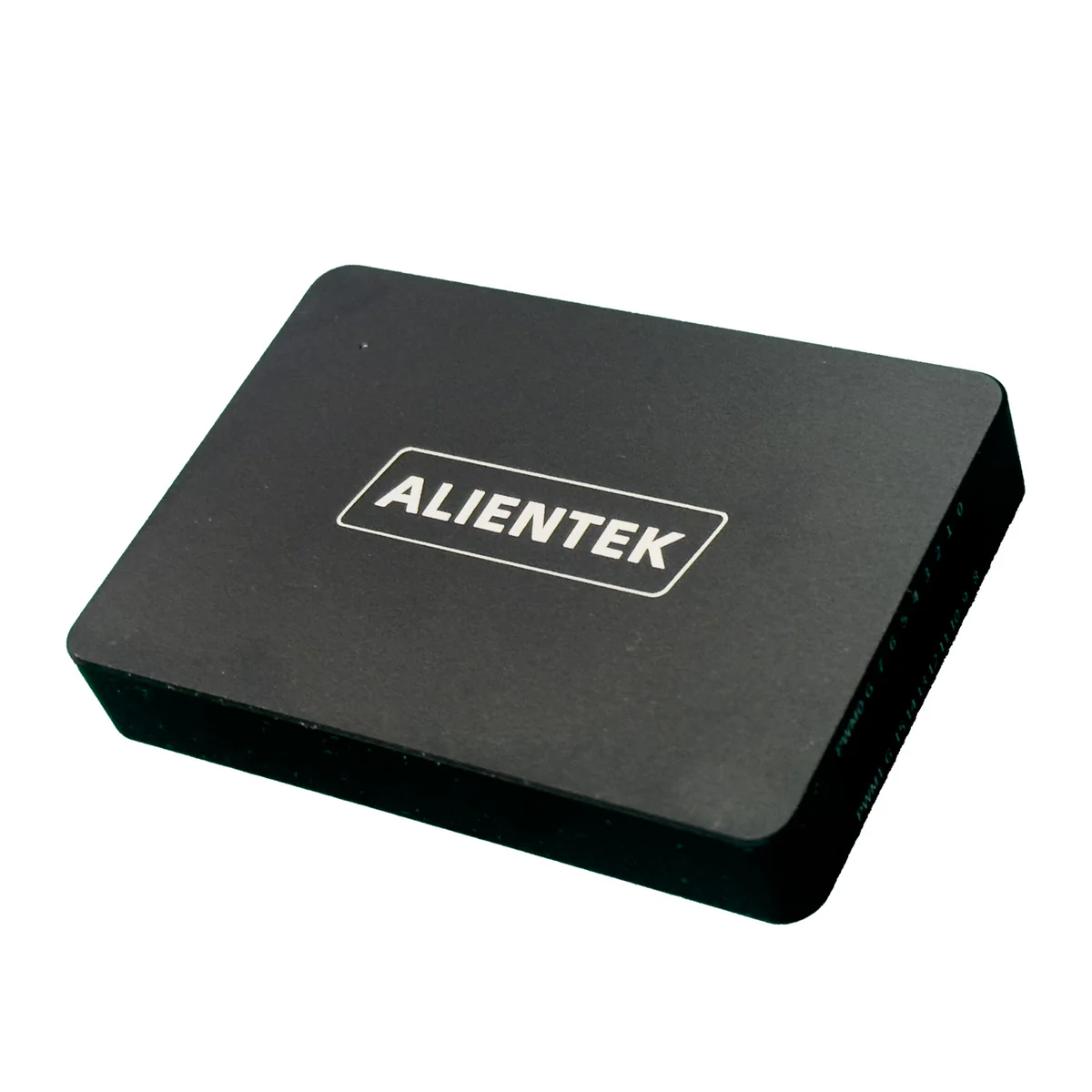

Логический анализатор ALIENTEK DL16 Plus

Анализатор сигналов ALIENTEK DL16 Plus
Более 170 протоколов синтаксического анализа
Максимальная частота дискретизации: 1000 МГц
Количество каналов: 16
Встроенная память: 3,5 G

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Технические характеристики ALIENTEK DL16 Plus

Количество каналов	16
Максимальная частота дискретизации	1000 МГц (8 каналов); 500 МГц (16 каналов)
Максимальная обнаруживаемая частота	200 МГц
Минимальная ширина захватываемого импульса	2 нс
Встроенная память	3,5 G
Входное напряжение	-40 ~ + 40 B
Входное сопротивление	250 кОм / 15 pF
Регулируемый порог	-5 ~ + 5 B (шаг 0,1 В)
ШИМ	1 Гц ~ 20 МГц (фиксированное 3,3 В), два канала
Интерфейс канала	2,54 мм
Подача напряжения	5 В ± 0,2 B
Подача тока	250 мА (при максимальном напряжении 5 В)
Максимальная глубина отбора проб	1 G
Режим передачи данных	буфер (высокая частота дискретизации) / поток (длительное время дискретизации)
Точность отбора проб	один период выборки
Тип триггера	поднимающийся / опускающийся / высокий / низкий / край
Функция поддержка сжатия RLE кросс	есть
Чип	PGL22G
Поддержка ОС	Windows / Ubuntu / Mac
Анализ базовых протоколов	aud, em4100, ir res, miller, spi, dcc, rpm, cjtag, i2c, Ifast, parallel, sda, t55xx, mipi dsi, ir Itto, tmc, qspi, hdlc, avr pdi, em4305, ir rco, morse, ps2, st7735, wiegand, j1708, rvswd, counter, i2s, Ipc, pjdi, ir recoil, timing, adb, mvb, swi, caliper, flexray, ir sirc, xy2-100, emmc sd, dali, ieee488, microwire, pwm, signature, tIc5620, afsk, cec, ook, spdif, swim, mcs48, dsi, can/canfd, graycode, jitter, jtag, sda2506, swd, z80, gpib, sony_md, dcf77, ir irmp, mdio, qU, sle44xx, uart, bean, ir nec, iso7816, rgb led ws281x, guess bitrate, numbers and state, 1-Wire link layer, sae j1850 vpw, stepper motor, usb signalling, sae j2716 sent, seven segment, usb power delivery, OneSingleWire, rinnai-control-pane, X10 RF Decoding, delta-sigma, pctx cntrir, maple bus, sdcard sd, rc encode
Анализ протоколов верхнего уровня	ac97, arm itm, ds2408, lin, pjon, jtag avr, tcs3472x, adns5020, cfp, hdcp, x2444m, slip, bh1750, ssd1306, cc1101, arm _etmv3, ds1307, ad79x0, arm tpiu, edid, Im75, ps2, tca6408a, tm1637, adxl345, dmx512, i2cdemux, midi, sdcard spi, ds18b20, boost, crsf, enc28j60, max7219, mrf 24j40, ad5626, atsha204a, Itc26x7, nrf24101, rfm12, streletz, tm1638, am230x, ds28ea00, i2cfilter, mIx90614, ook vis, sipi, ds3231, cyrf6936, nunchuk, rtc8564, pca9571, ade 77xx, avr isp, Itc242x, nrf905, usb packet, max6954, tmp102, ds243x, jtag ejtag, modbus, pan1321, spiflash, hdmi scdc, st25dv, adf435x, mpu6050, as5047, ssi 32, eeprom24xx, eeprom93xx, mxc6225xu, nes gamepad, rgb led spi, st25r 39xx spi, usb request, Itar smartdevice, Itar smartdevice decode, amulet ascii, jtag stm32, 1-Wire network layer, sbus futaba, ook oregon, sony md decode, ir Itto decode, bluetooth h4, tdm audio
Общие характеристики
Интерфейс	USB Type-C
Цвет	черный
Материал анализатора	металл
Рабочая температура	0 - 70 °C
Габариты изделия	75 х 53 х 12 мм
Габариты упаковки	230 х 120 х 50 мм
Вес брутто	350 г
Комплектация	логический анализатор ALIENTEK DL16 Plus – 1 шт
	кабель USB Type-C (1,2 м) - 1 шт; чехол на молнии - 1 шт; кабель 2P Dupont XH2.54-12P - 1 шт; кабель 9P Dupont XH2.54-19P - 1 шт; руководство пользователя - 1 шт
