USB логический анализатор DreamSourceLab DSLogic Plus

Цифровой анализатор DSLogic Plus с возможностью работы в ОС Windows/Linux/Mac
Максимальная частота дискретизации: 400 МГц
Количество каналов: 16
Пропускная способность: 50 МГц

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Технические характеристики DreamSourceLab DSLogic Plus

Количество каналов	16
Максимальная частота дискретизации	400 МГц
Максимальная полоса пропускания	50 МГц
Режим потока (глубина выборки)	100 МГц при использовании 3 каналов 50 МГц при использовании 6 каналов 25 МГц при использовании 12 каналов 20 МГц при использовании 16 каналов
Режим буфера (частота сэмплирования)	400 МГц при использовании 4 каналов 200 МГц при использовании 8 каналов 100 МГц при использовании 16 каналов
Максимальная глубина	16 Гб (режим буфера) 256 Мб (режим потока)
Внутренняя память	256 Мбит
Минимальный импульс захвата	5 нс
Пороговое напряжение	0 - 5 В (шаг 0,1 В)
Диапазон входного напряжения	от - 30 В до 30 В
Входное сопротивление	250 кОм, 10 пФ
Анализ протоколов	I2C, SPI, UART, CAN, PWM, 1-WIRE, I2S, JTAG, SWD, IR NEC, MDIO, SD CARD, USB сигнал
Формат данных для анализа	CSV, VCD, GNUPLOT и другие форматы
Автоматические измерения	ширина импульса, период, частота, рабочий цикл
Общие характеристики
Интерфейс	USB 2.0
Напряжение источник питания	5 В DC ± 5%
Потребляемая мощность	максимум 2 Вт
Поддержка программного обеспечения	Windows XP, VISTA, 7, 8, 10 Mac OS x 10.8 или выше Linux Ubuntu, Fedora, Arch и другие
ESD защита	есть
Материал корпуса	алюминий с ЧПУ
Длина кабеля USB Type-C	1 м
Длина микрощупов	24 см
Габариты	79 мм х 74 мм х 9 мм
Вес брутто	247 г
Комплектация	логический анализатор DreamSourceLab DSLogic Plus – 1 шт
	кабель USB Type-C – 1 шт микрощупы – 5 шт тестовые зажимы – 16 шт

Логический анализатор на базе USB серии DSLogic

Компактный цифровой 16-канальный логический анализатор DSLogic Plus от производителя DreamSourceLab. 256 Мбит аппаратной памяти, максимальная частота дискретизации составляет 400 МГц. Поддерживает 4 автоматических измерения, такие как: длительность импульса, период, частота и рабочий цикл.

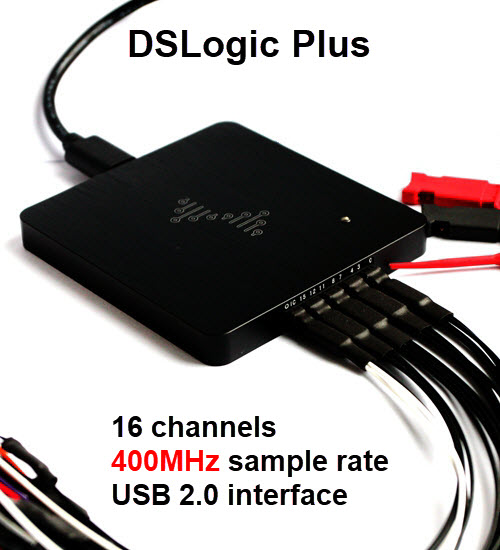

Логический анализатор DreamSourceLab DSLogic Plus

Цифровой анализатор защищен металлическим корпусом с ЧПУ для повышения помехоустойчивости, а также встроенной антистатической защитой (ESD).

DSLogic Plus использует два режима выборки:

Потоковый – большая продолжительность семплирования;
Буферный – высокая частота семплирования.

Глубина памяти в буферном режиме достигает 16 Гб, потоковом - 256 Мб. Каждый канал обеспечивает независимое экранирование.

Прибор поддерживает программное обеспечение для операционных систем:

Windows (XP, Vista, 7, 8, 10);
MacOS (10,8 или выше);
Linux (Ubuntu, Fedora, Arch и другие).

Данные измерений передаются на компьютер в реальном времени через USB.

Обзорная таблица логических анализаторов DreamSourceLab

Характеристики	DSLogic U3Pro32	DSLogic U3Pro16	DSLogic U2Basic	DSLogic Plus
Количество каналов	32	16	16	16
Максимальная частота дискретизации	1 ГГц	1 ГГц	100 МГц	400 МГц
Максимальная полоса пропускания	50 МГц	50 МГц	30 МГц	50 МГц
Максимальная глубина	2 Гб (режим буфера) 16 Гб (режим потока)	2 Гб (режим буфера) 16 Гб (режим потока)	16 Гб (режим буфера) 64 Мб (режим потока)	16 Гб (режим буфера) 256 Мб (режим потока)
Внутренняя память	2 Гбит	2 Гбит	54 Мбит	256 Мбит
Минимальный импульс захвата	2 нс	2 нс	5 нс	5 нс
Входное сопротивление	250 кОм, 13 пФ	250 кОм, 13 пФ	250 кОм, 7 пФ	250 кОм, 10 пФ
Формат данных для анализа	CSV, VCD, GNUPLOT и другие форматы
Автоматические измерения	ширина импульса, период, частота, рабочий цикл
Интерфейс	USB 3.0	USB 3.0	USB 2.0	USB 2.0
ESD защита	есть
