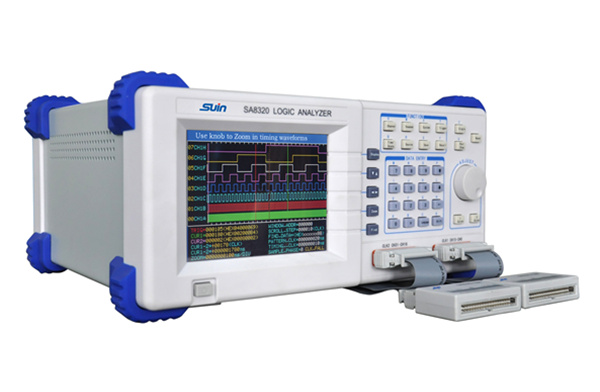

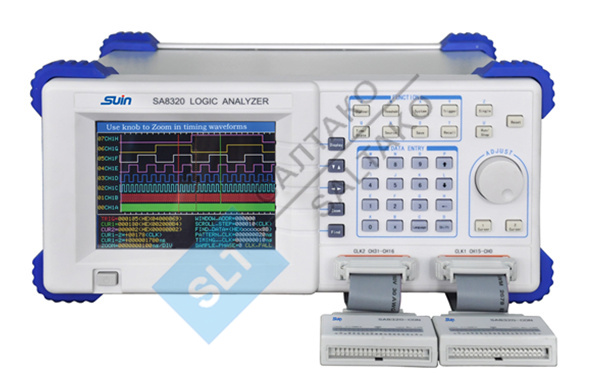

Высокоскоростной логический анализатор SUIN SA8320

* SUIN SA8320 Крупномасштабная интегральная схема, FPGA, SOPC, высокая скорость и большой объем памяти
* Идеальная функция запуска, триггера и задержки для отслеживания и эффективно использовать соответствующие данные
* 32 канала выборки данных, 2 внешних тактовых канала
* Быстрый и эффективный инструмент отладки оборудования и программное обеспечение MCU
* 5,7” цветной ЖК-дисплей, разрешение 320×240 точек

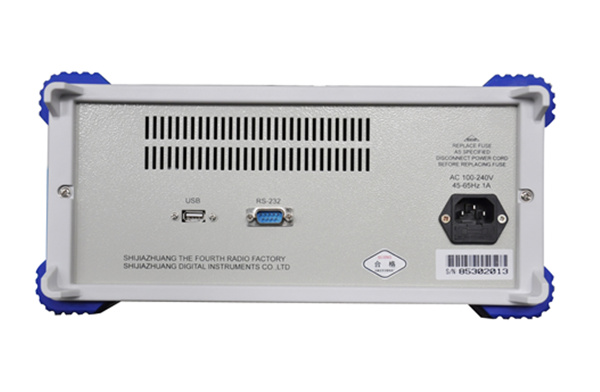

* USB-устройство и RS-232

Технические характеристики

Вход
Входной канал		32 канала выборки данных, 2 внешних тактовых канала
Пороговое напряжение		6 независимых и регулируемых пороговых напряжений
		Диапазон регулировки: -6 В ~ +6 В
		Разрешение: 0,1 В
Входное сопротивление		R ^ >100 кОм, C ^ <8 пФ
Образец/Память
Частота дискретизации	Скорость синхронизации	1 Гц ~ 100 МГц (Период 10 нс ~ 1 с), Разрешение: 10 нс
	Ставка штата	1Гц ~ 35МГц
Фаза отбора проб		восходящий край, нисходящий край
Глубина памяти		256k байт/канал
Курок
Условие триггера		32-битный уровень триггера, 32-битный компаран триггера
Количество событий		1 ~ 999
Задержка памяти		1~ 260000 циклов выборки
Генератор шаблонов
Тип узора		CH00 - CH15 - счетчики с добавлением 1, CH16 - CH29 - импульс сдвига, CH30 - CH31 - внешний монитор clk1 и clk2.
Скорость шаблона		Частота: 1 Гц ~ 50 МГц (период 20 нс ~ 1 с), разрешение: 10 нс
Общие характеристики
Власть		AC220В(1±10%), 50Гц(1±5%), ≤10ВА
Отображать		5,7-дюймовый TFT-ЖК-дисплей
Размеры и вес		329×283×155 мм, примерно 4,3 кг

Высокоскоростной логический анализатор — это сложный инструмент, используемый для захвата и анализа цифровых сигналов в электронных схемах, особенно тех, которые работают на высоких скоростях. Он имеет решающее значение для отладки, проверки и оптимизации цифровых систем, предоставляя информацию о синхронизации и логическом состоянии цифровых сигналов.

Основные характеристики:

Высокая частота дискретизации: современные высокоскоростные логические анализаторы обеспечивают частоту дискретизации в диапазоне гигагерц (ГГц), что позволяет им с точностью захватывать быстроменяющиеся цифровые сигналы.

Поддержка нескольких каналов: они могут контролировать несколько каналов одновременно, что имеет важное значение для анализа сложных цифровых систем со множеством взаимозависимых сигналов.

Глубокая память: буферы глубокой памяти обеспечивают расширенный сбор данных, позволяя проводить подробный анализ за более длительные периоды времени.

Возможности запуска: расширенные возможности запуска помогают изолировать определенные события или условия в потоке цифрового сигнала, что упрощает отладку сложных проблем.

Анализ протоколов: многие высокоскоростные логические анализаторы поддерживают анализ протоколов для распространенных стандартов, таких как I2C, SPI, USB и Ethernet, что облегчает отладку интерфейсов связи.

Пользовательский интерфейс: интуитивно понятные программные интерфейсы с графическими дисплеями и комплексными инструментами анализа повышают удобство работы и производительность пользователя.

Применение:

Разработка встраиваемых систем: необходима для отладки и оптимизации систем на базе микроконтроллеров, обеспечения правильных логических состояний и синхронизации.

Проектирование цифровых схем: используется при проектировании и проверке цифровых схем, включая ПЛИС и ASIC, для обеспечения надлежащей функциональности.

Системы связи: имеют решающее значение для анализа и отладки протоколов и интерфейсов цифровой связи.

Компьютерное оборудование: используется при разработке и тестировании компонентов компьютерного оборудования, таких как процессоры, модули памяти и периферийные интерфейсы.

Автомобильная электроника: важно для проверки функциональности и синхронизации автомобильных электронных блоков управления (ЭБУ) и других цифровых систем.

Высокоскоростной логический анализатор SUIN SA8320
