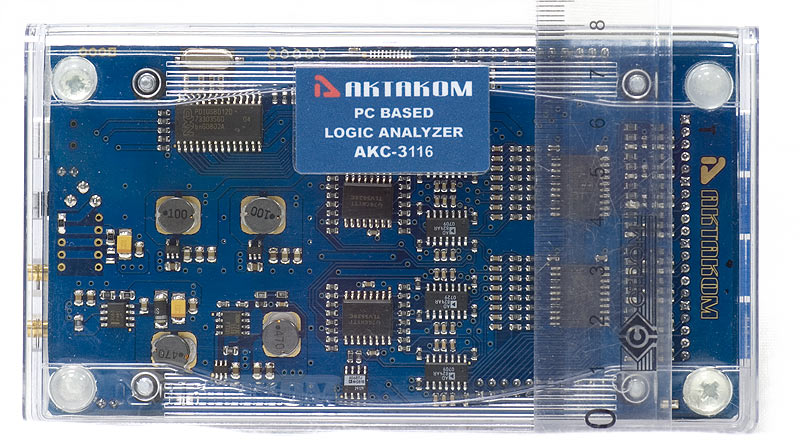

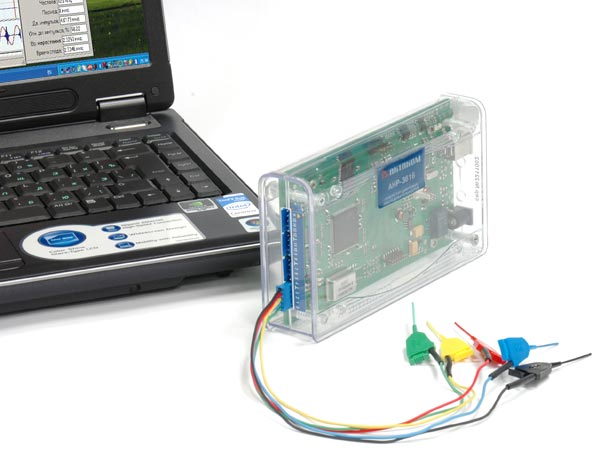

Логический USB анализатор-приставка Актаком АКС-3116

• асинхронный/метасинхронный/синхронный сбор данных
• внутреннее/внешнее тактирование
• измерение с помощью курсоров и меток
• навигация по буферу данных
• представление массива данных в табличном виде (шестнадцатеричный код)
• гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 B, LVCMOS 3.3 B, LVDS, определяемые пользователем
• отображение 2 групп каналов с текстовым обозначением состояния группы
• поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей
• выбор единиц измерения
• наложение систем масок на каждую выборку массива данных (логический фильтр)
• масштабирование временной шкалы
• запись/чтение данных/изображения в файл
• сохранение настроек

Технические характеристики

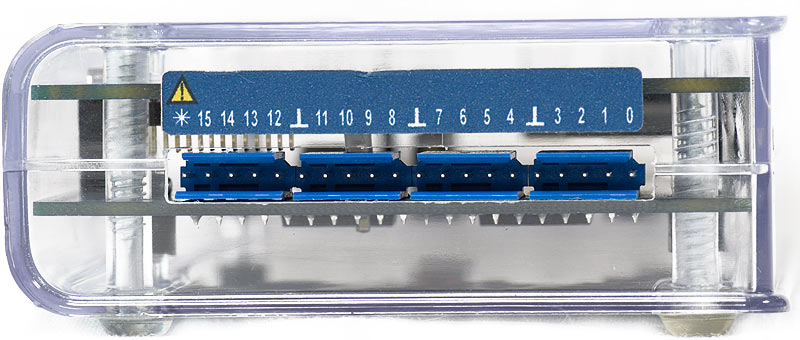

• 16 каналов
• объем буфера до 2 М выборок на каждый канал
• произвольная регулировка размера предзаписи и послезаписи
• частота внутреннего тактирования 2,5 кГц…200 МГц
• частота внешнего тактирования 3…37,5 МГц (метасинхронный режим)
• синхронный сбор данных 10 Гц ... 25 МГц
• шаг частот дискретизации 1; 2; 5
• диапазон установки порогов срабатывания по входам –1,8...+6,9 В с дискретностью 100 мВ
• диапазон входного напряжения ±20 В
• условия синхронизации: запуск по фронту, запуски по шаблону, запуск "Шаблон ИЛИ Фронт", "Шаблон И Фронт", запуск "Шаблон, ЗАТЕМ Фронт", "Фронт, ЗАТЕМ ШАБЛОН", запуск по длительности в различных комбинациях
• режимы запуска: безусловный, условный, однократный режим, самописец

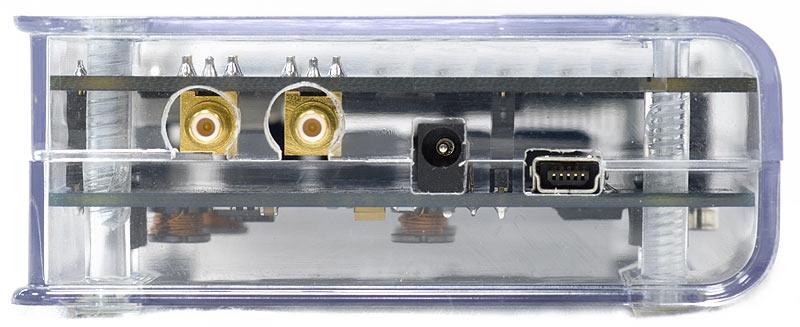

• интерфейс USB 1.1
• питание от USB
• габаритные размеры 150x85x32 мм
• масса 1,1 кг

Логический анализатор предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц, а также может быть использован в качестве цифрового регистратора данных. Буфер длиной 2М выборок на канал позволяет обеспечить высокую точность временных измерений достаточно длительных потоков данных. Гибкий набор вариантов синхронизации и шаблонов запуска позволяет обнаружить различные сбои в потоке данных, приводящие к нарушению работы аппаратуры. Данный логический анализатор обеспечивает нормальную работу с аппаратурой, имеющую различные логические пороговые уровни входных сигналов, т. к. пороги выбираются пользователем.

Пользовательский интерфейс программы состоит из набора рабочих панелей (окон). Каждая панель содержит набор управляющих элементов (УЭ), позволяющих пользователю влиять на работу программы, и индикаторов, отображающих необходимую информацию. В отличие от УЭ, на индикаторы пользователь непосредственно влиять не может. Большинство этих элементов являются частью стандартного интерфейса Windows и не требуют специальных пояснений по использованию.
Для управления программой пользователь может также использовать команды выпадающего меню главной панели.

Программное обеспечение AKTAKOM Logic Analyzer

НАЗНАЧЕНИЕ:
Приложение предназначено для полнофункционального управления поддерживаемыми приборами, сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.

ВОЗМОЖНОСТИ:
Приложение обеспечивает обнаружение и составление списка доступных к работе приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра логического анализатора.

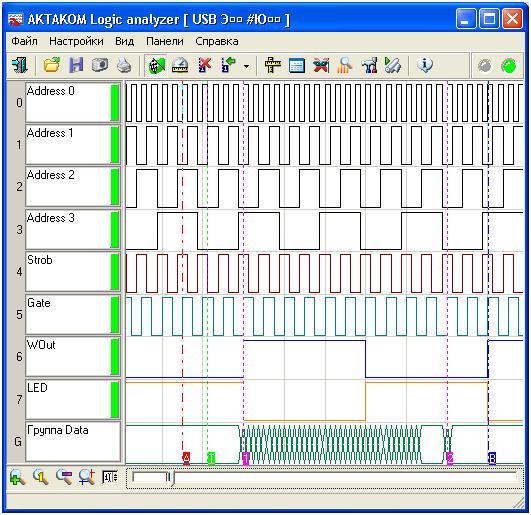

Программное обеспечение логического анализатора обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым или непрерывным (режим самописца) способом. Собранные цифрограммы отображаются на графике в виде 16-и битовых кривых и двух групповых диаграмм (состав групп задаётся пользователем), графики могут масштабироваться пользователем произвольно. Также собранные данные могут быть отображены в виде числовой таблицы.

Перед отображением к собранным данным может быть применена логическая фильтрация, позволяющая произвольным образом менять порядок каналов и проводить с ними различные логические операции.

Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.

Приложение позволяет записывать данные цифрограмм в файлы в виде числовых данных или в виде картинки графика. Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.

Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.

Для получения общей статистической информации о собранных данных и операций поиска по шаблонам в приложение встроен модуль анализа.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

Стандартная комплектация

• прибор - 1шт.
• краткое руководство по эксплуатации - 1шт.
• упаковочная тара - 1шт.
• Программное обеспечение
• ADWE Aktakom Digital Waveform Editor Программное обеспечение редактор цифрограмм
• Aktakom AULServer Программное обеспечение AUL Сервер
• ALA Aktakom Logic Analyzer Программное обеспечение логического анализатора
• AULFConverter Конвертер файлов формата AKTAKOM USB Lab

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.

Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.

В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.

Дополнительная комплектация

• кабель USB-мини тип А-B для соединения прибора с ПК
• Источник питания AKTAKOM ATH-0503
• Кейс непрозрачный 37-1/ прозрачный 37-10
• набор микроклипс АСА-2652
• набор миниклипс АСА-2550
• Кабель соединительный АСА-5031


Купить логический анализатор Актаком АКС-3116 можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Полное описание Актаком АКС-3116 (PDF, RU)

Варианты написания: Актаком АКС-3116.
