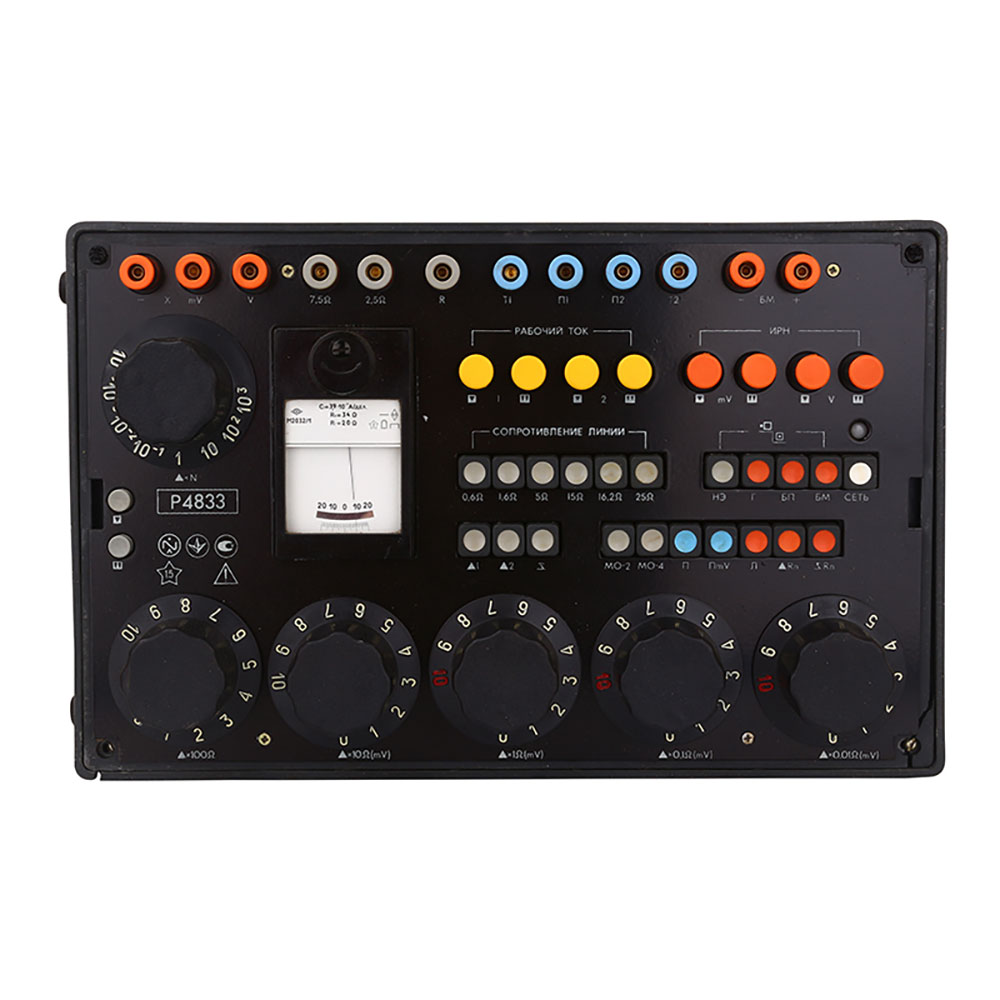

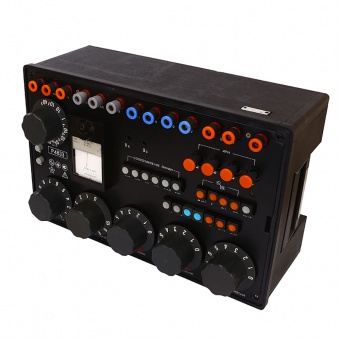

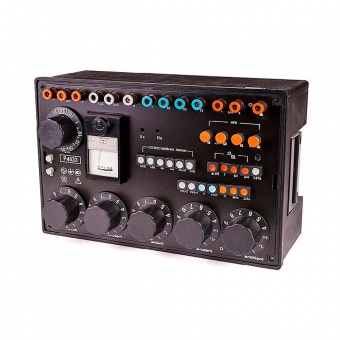

Прибор Р4833
    Предназначен для измерения сопротивлений, постоянных э.д.с. и напряжений и поверки теплотехнических приборов.

    Диапазон измерений: мост - от 10-4 Ом до 106 Ом, потенциометр - от 0 до 111,10 мВ, магазин сопротивления от начального (≤ 0,015 Ом) до 1111,10 Ом
    Класс точности: мост постоянного тока 0,1; потенциометр постоянного тока 0,05; магазин сопротивления 0,02/1,5•10-4

    Приборы Р4833 (Р-4833)
    Прибор Р-4833 универсальный измерительный (в дальнейшем - прибор) предназначен для измерения сопротивлений, постоянных э.д.с. и напряжений и поверки теплотехнических приборов.
    Рабочие условия применения прибора Р4833: температура окружающего воздуха от 10 до 35°С; относительная влажность 80% при температуре 25°С; атмосферное давление (84-106,7) кПа [(630-800) мм рт.ст.].

    Технические характеристики
    Класс точности прибора Р4833 при использовании в качестве: моста постоянного тока 0,1; потенциометра постоянного тока 0,05; магазина сопротивления 0,02/1,5•10-4.
    Диапазон: измерения сопротивлений при использовании прибора в качестве моста от 10-4 до 106 Ом;
    измерения э.д.с. и напряжений при использовании прибора Р-4833 в качестве потенциометра от 0 до 111,10 мВ (контур I -10 ступеней по 10мВ и 10 ступеней по 1мВ; контур II -10 ступеней по 0,1мВ и 10 ступеней по 0,01мВ);
    показаний сопротивления при  использовании прибора в качестве пятидекадного магазина сопротивления от начального (≤ 0,015Ом) до 1111,10 Ом      (декады 100; 10; 1; 0,1;0,01 Ом).

    Таблица 1.

Измеряемое сопротивление, Ом	Плечи отношения, N	Напряжение источника питания, В			Добавочное сопротивление наружной батареи, Ом
		Наружного	Внутреннего	сети
10-4-10-3	10-4	-	-	1,5	-
10-3-10-2	10-4	-	-	1,5	-
10-2-10-1	10-3	1,5	1,5	1,5	3
10-1-1	10-2	1,5	1,5	1,5	3
1-5	10-2	1,5	1,5	1,5	3
5-102	10-1	1,5	1,5	1,5	3
102-103	1	7	7	36	-
103-104	10	7	7	36	-
104-105	102	48	7	36	510
105-106	103	48	7	36	510



Измеряемое сопротивление, Ом	Погрешность измерения, %, не более				Параметр гальванометра наружного
	Гальванометр внутренний (ГВ)			Гальванометр наружный (ГН) – питание любое
	Батарея внутренняя (БВ)	Батарея моста наружная (БМ)	Сеть
10-4-10-3	-	±5,0	-	±0,5*	Rr≤20 Ом
10-3-10-2	-	±1,0	±2,0	±0,5*	Ci≤ 1· 10-7 А/дел
10-2-10-1	±0,5	±0,5	±0,5	±0,1*	Ci≤ 5· 10-7 А/дел
10-1-1	±0,2*	±0,2*	±0,2*	±0,1*	Rr≤20 Ом
1-5	±0,1	±0,1	±0,1	±0,1
5-102	±0,1	±0,1	±0,1	±0,1
102-103	±0,1	±0,1	±0,1	±0,1
103-104	±0,1	±0,1	±0,1	±0,1
104-105	±1,0	±0,5	±0,5	±0,1	Ci≤2 · 10-8 А/дел
105-106	-	±2,0	±5,0	±0,1	Rr≤20 Ом


    Примечание. При измерении сопротивлений в пределах (10-4-10-3)Ом; (10-3-10-2)Ом сила тока наружного источника питания должна быть 3А. Учитывать значение начального сопротивления плеча сравнения.

    Основная погрешность:
    1) При использовании прибора в качестве моста Р4833 предел допускаемой основной погрешности (∆) в омах соответствует значению, определенному по формулам:
    ∆ = ±10-2 · С · (10-1Rn + X)(1)
    или
    ∆= ±10-2 ·С · X, (2)
    где С - значение класса точности, установленного для данного диапазона измерений (табл. 1); Rn - нормирующее значение сопротивления для данного диапазона измерений, Ом (табл. 1); X - показание, отсчитанное с лимбов переключателей декад, Ом.
    Предел допускаемой основной погрешности соответствует значениям, указанным в табл. 1, при нормальных условиях применения:
температура окружающего воздуха (20±5) °С; относительная влажность от 25 до 80%; атмосферное давление (84 - 106,7) кПа [(630-800) мм рт.ст.];
рабочее положение - горизонтальное;
    2) При использовании прибора Р-4833 в качестве потенциометра для измерения э.д.с. и напряжений предел допускаемого значения основной погрешности (∆U) в вольтах соответствует значению, определенному по формуле:
    ∆U= ±5 · 10-4 · (Un/10 + U),(3)
    где Un - нормирующее значение, В (Un= 0,1В);
    U- показание потенциометра, В, при нормальных условиях применения:
    температура окружающего воздуха (20±2) °С;
    относительная влажность от 25 до 80%;
    атмосферное давление (84-106,7) кПа [(630-800) мм рт.ст.];
    рабочее положение - горизонтальное;
    отсутствие внешнего магнитного поля, кроме земного.

    При использовании прибора Р4833 в качестве потенциометра он должен удовлетворять требованиям, предъявляемым к предельным значениям основной погрешности (нестабильности) в соответствии с классом точности в течение года со дня первой аттестации (поверки) при нормальных условиях (указ. выше), а также при соблюдении условий применения, транспортирования и хранения.
    3) Предел допускаемого отклонения действительного значения сопротивления (δ) в процентах от номинального при использовании прибора в качестве магазина сопротивления соответствует значению, определенному по формуле:
    δ = ± [0,02+1,5 • 10-4 (Rк/R-1)], (4)
    где Rк - наибольшее значение сопротивления, Ом (Rк = 1111,10 Ом); R -номинальное значение включенного сопротивления, Ом.

    Отклонение действительного значения сопротивления от поминального при первичной поверке (при выпуске с предприятия-изготовителя), а также допускаемое изменение сопротивления δ в процентах за год (нестабильность) не превышают значения, определяемого по формуле (4) в нормальных условиях применения:
    температура окружающего воздуха (20±2)°С;
    относительная влажность от 25 до 80%;
    атмосферное давление (84-106,7) кПа [(630-800) мм рт. ст.];
    рабочее положение - любое;
    установившееся тепловое равновесие и мощность рассеивания не выше номинальной.

    Допускаемая основная погрешность сопротивлений плеч отношения не более ±0,025% (за исключением ступени с номинальным значением 0,09864 Ом, допускаемая погрешность которой не более ±0,25%) в нормальных условиях применения (указ. выше).
    Допускаемая основная погрешность резисторов магазина 2,5 и 7,5 Ом не более ±0,1%.
    Встроенный в прибор универсальный измерительный р-4833 источник регулируемого напряжения ИРН («мВ») при напряжении источника питания не менее 1,3В и сопротивлении нагрузки не менее 25 Ом обеспечивает на зажимах «-X», «мВ» напряжение от минус 5мВ до плюс 100мВ.
    Дискретность регулирования напряжения не более 0,05% от наибольшего напряжения на зажимах «-X», «мВ».
    Встроенный в прибор мост постоянного тока р4833 источник регулируемого напряжения ИРН («В») при напряжении источника питания не менее 5,6В обеспечивает на зажимах «-X», «В» напряжения от 0,5 до 5В.
    Допускаемая основная погрешность резистора сравнения в схеме при измерении сопротивления соединительных линий для автоматических мостов и логометров не более ±0,02%.
    Начальное напряжение прибора U0при использовании в качестве потенциометра не более 2,4·10-6В, разрешающая способность ΔUn не более 25·10-6В. Цена деления одной ступени младшей декады Umin= 10-5В.
    Регулируемая часть установочного сопротивления потенциометра обеспечивает изменение установочного сопротивления ступенями, не превышающими 0,01% от значения э.д.с. нормального элемента (1,0184-1,0194)В.
    Среднее значение начального сопротивления R0 плеча сравнения прибора, т. е. сопротивление при установке всех декадных переключателей на нулевые показания, не более 0,015 Ом.
    Вариация начального сопротивления ΔR0 плеча сравнения, вызванная изменением переходных сопротивлений контактов переключающих устройств, не более 0,0015Ом.
    Номинальная мощность рассеивания на одну ступень декады не более: 0,001Втдля 0,01 Ом; 0,01Вт для 0,1Ом; 0,05Вт для 1 Ом и выше.
    Максимальная мощность рассеивания на одну ступень декады не более: 0,005 Вт для 0,01 Ом; 0,05 Вт для 0,1 Ом; 0,1Вт для 1 Ом и выше.
    Дополнительная погрешность.
    При использовании прибора р-4833 в качестве моста предел допускаемой дополнительной погрешности в диапазоне рабочих температур не превышает предела допускаемой основной погрешности при изменении температуры окружающего воздуха на каждые 10°С.
    При использовании прибора в качестве потенциометра изменение погрешности показаний, выраженное в процентах от основной погрешности, не превышает 100% при изменении температуры окружающей среды на каждые 10°С в пределах рабочих температур.
    Примечание. Дополнительная погрешность, вызванная установкой рабочего тока, не нормируется, т. к. она входит в основную погрешность.
    При использовании прибора в качестве магазина сопротивления предел допускаемой дополнительной погрешности в пределах рабочих температур от 15 до 25°С, вызванной изменением температуры окружающего воздуха (среды) между верхним (нижним) пределом диапазона температур нормальных условий применения 22°С (18°С) и некоторой точкой в смежной области температур рабочих условий применения 25°С (15°С), соответствующей наибольшему изменению сопротивления Rmax, а в пределах рабочих температур от 10 до 15°С и от 25 до 35°С на каждые 5°С изменения температуры не превышает значения, определяемого по формуле (4).
    При использовании прибора р4833 в качестве магазина сопротивления предел допускаемой дополнительной погрешности в процентах от ее номинального значения при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность, при нормальных условиях применения и установившемся тепловом равновесии, не превышает значения, определяемого по формуле (4).

    Питание прибора.
    При использовании в качестве моста - от встроенные гальванических элементов с напряжением не менее 1,5мВ (при четырехзажимном подключении измеряемых сопротивлений от 10-4 до 102 Ом), с напряжением не менее 7,0В (при двух-зажимном подключении измеряемых сопротивлений от 102 до 106 допускаемые пульсации источников постоянного тока от 0 до 0,1%, сила максимального потребляемого электрического тока не более 3А и 0,05А соответственно; от наружных источников питания согласно табл. 1; от сети переменного тока напряжением (220±22)В, частотой (50±0,5) или (60±0,6)Гц, форма кривой синусоидальная, коэффициент высших гармоник не более 5%.
    При использовании в качестве потенциометра - от встроенных и наружных источников постоянного тока напряжением от 1,20В до 1,65В.
    Питание ИРН ("мВ") - от встроенных и наружных источников постоянного тока с напряжением от 1,20 до 1,65В.
    Питание ИРН («В») - от встроенных и наружных источников постоянного тока с напряжением от 4,8 до 6,6В. Допускаемые пульсации источников постоянного тока от 0до 0,7%, сила максимального потребляемого электрического тока не более 0,025А.
    Мощность, потребляемая прибором мост р-4833 от сети, не превышает 10ВА.
    Время установления рабочего режима прибора не превышает 15 мин. после включения питания. Режим работы - прерывистый.
    Продолжительность непрерывной работы прибора от сети и встроенных источников питания не менее 8 ч. Время перерыва до повторного включения не менее 15 мин.
    Сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями в рабочих условиях применения не менее 5·1011 Омпри постоянном напряжении (500±100)В.
    Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями (всеми соединенными между собой зажимами) выдерживает в рабочих условиях применения в течение 1 мин. действие испытательного напряжения 0,5кВ переменного тока частотой 50 Гц, а между вилкой сетевого шнура и корпусом - 1,5 кВ.
    Сопротивление каждого из калиброванных проводов, используемых при измерении сопротивлений, от 0,0012 до 0,0015 Ом.
    Сопротивление каждого из калиброванных проводов, используемых три поверке логометров и мостов, от 0,027 до 0,033 Ом.
    Погрешность сопротивлений (0,6; 1,6; 5; 15; 16,2, 25 Ом)для имитации соединительных линий пирометрических милливольтметров не более ±0,1Ом.
    Габаритные размеры не более 250х390х190 мм. Масса прибора мост р4833 не более: без упаковки - 8 кг; в транспортной таре - 20кг; Суммарное содержание цветных металлов, кг: алюминий Д16А - 0,7; медь и сплавы на медной основе: проволока медная ММ - 0,3; бронза БрОФ6,5-0,15-1 - 0,2; латунь Л63 - 1,02; латунь ЛС59-1 - 0,5.
