Комплект мер калибровочных для векторных анализаторов цепей N1.2

Комплект мер калибровочных N1.2 предназначен для калибровки векторных анализаторов цепей в диапазоне частот от 0 до 1500 МГц при измерении устройств с коаксиальными соединителями типа N.

Технические характеристики

Тип соединителя: N по ГОСТ РВ 51914-2002.

Радиочастотные

Мера калибровочная	Импеданс	Максимальная мощность, Вт	Диапазон частот, ГГц	Параметр	Значение
КЗ/ХХ вилка	50 Ω	1	0-1,5	Отклонение от модели (Фаза)	±1,5º ХХ ±1,0º КЗ
ХХ розетка	50 Ω	1	0-1,5	Отклонение от модели (Фаза)	±1,5º
КЗ розетка	50 Ω	1	0-6	Отклонение от модели (Фаза)	±1,0º (0-1,5 ГГц)
Нагрузка вилка	50 Ω	1	0-1,5	Возвратные потери, дБ	≥36

Механические

Параметр	Значение
Количество присоединений/рассоединений, не менее	500
Максимальное усилие осевого воздействия на центральный проводник при присоединении, Н	8,9
Момент вращения при присоединении, Н•м	1,10
Размер под ключ, мм	20
Диапазон рабочих температур, ºC	+20±3
Диапазон температур хранения,  ºC	-40 до +75

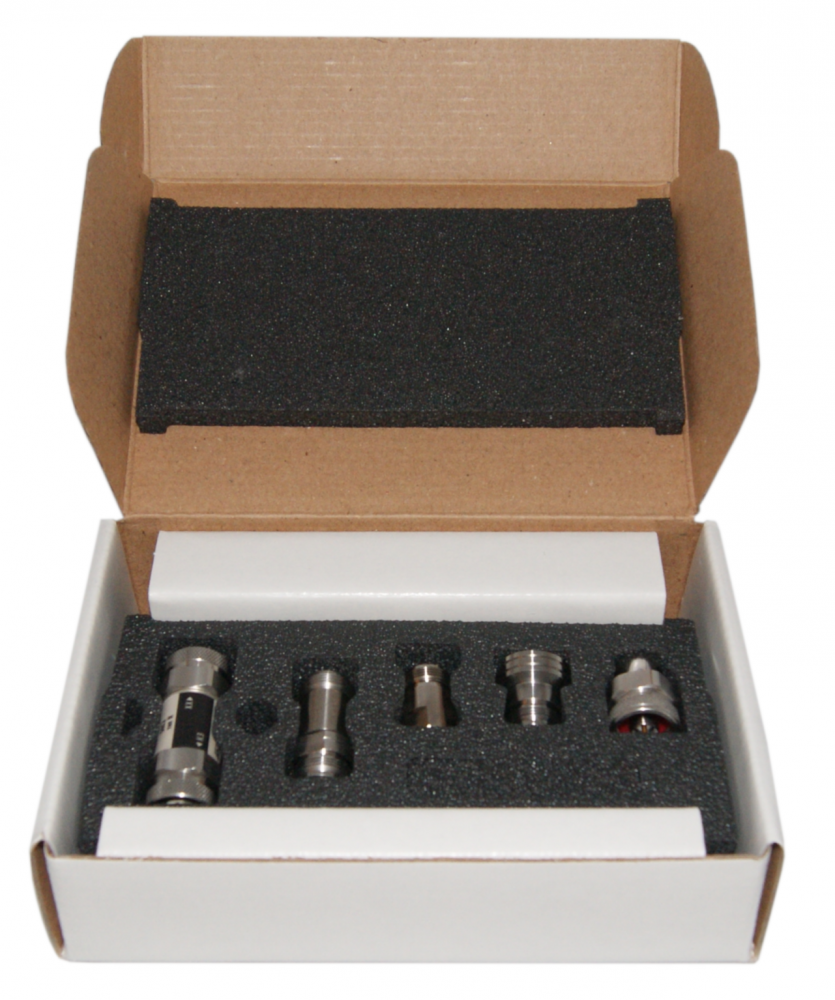

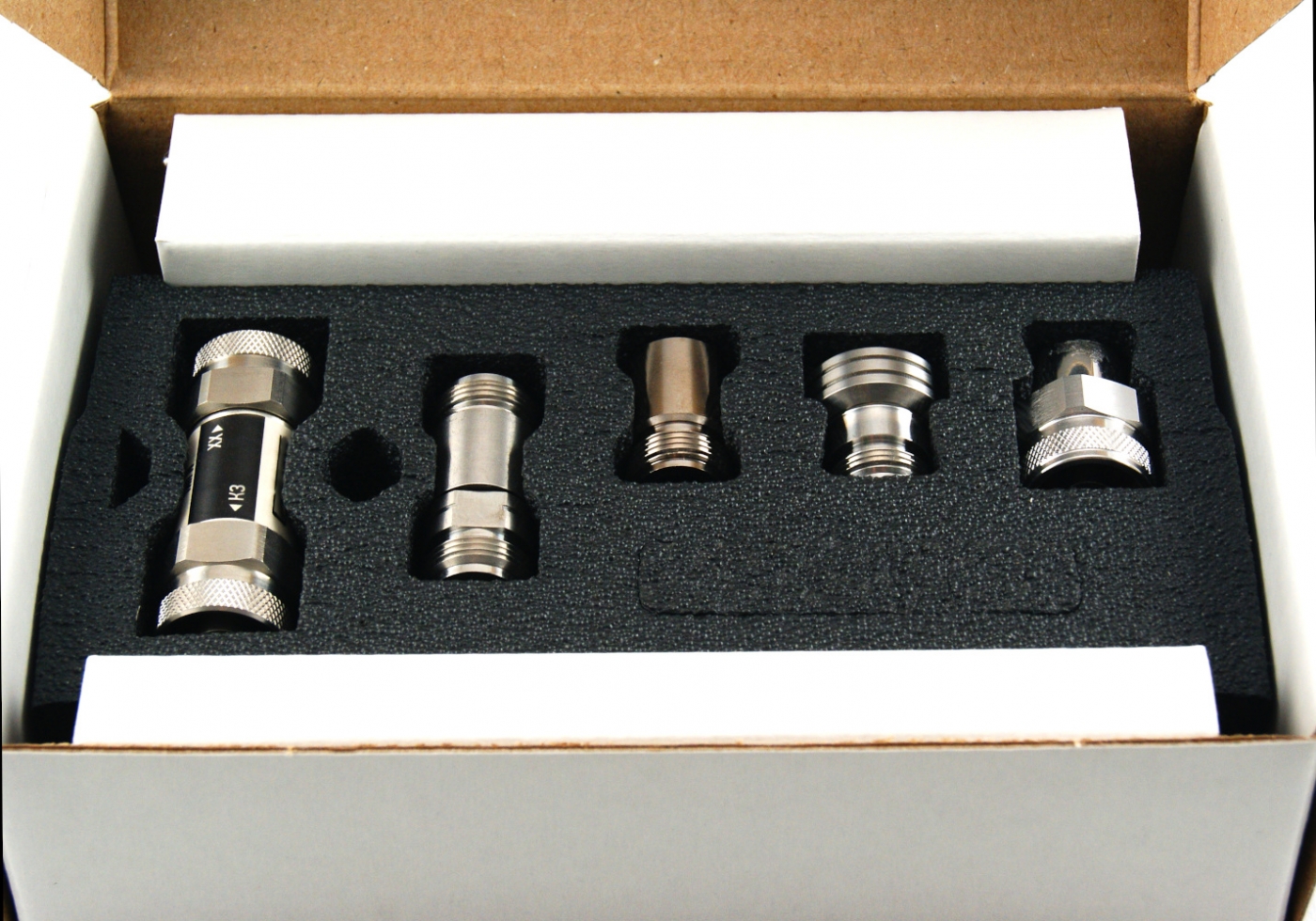

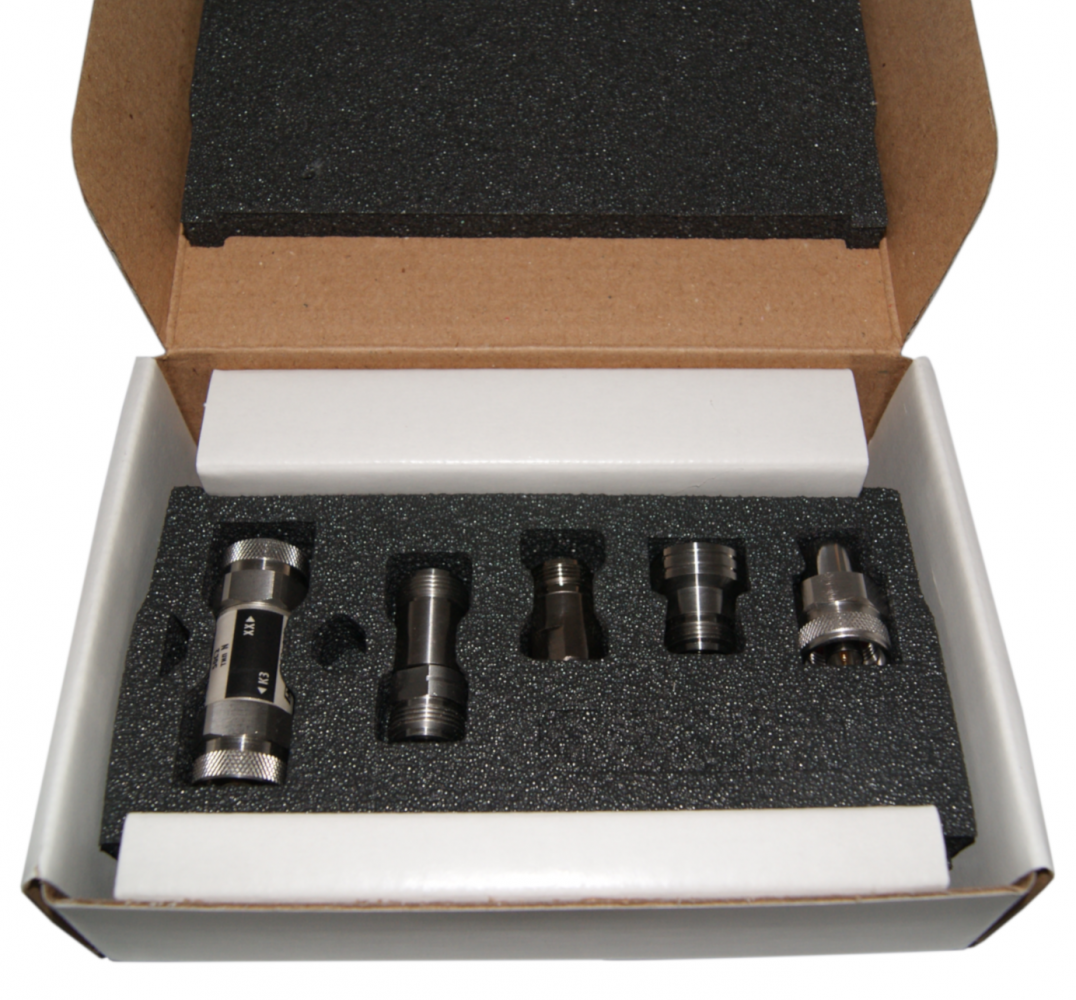

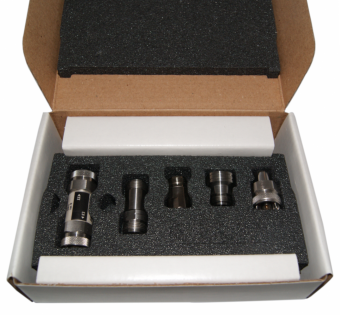

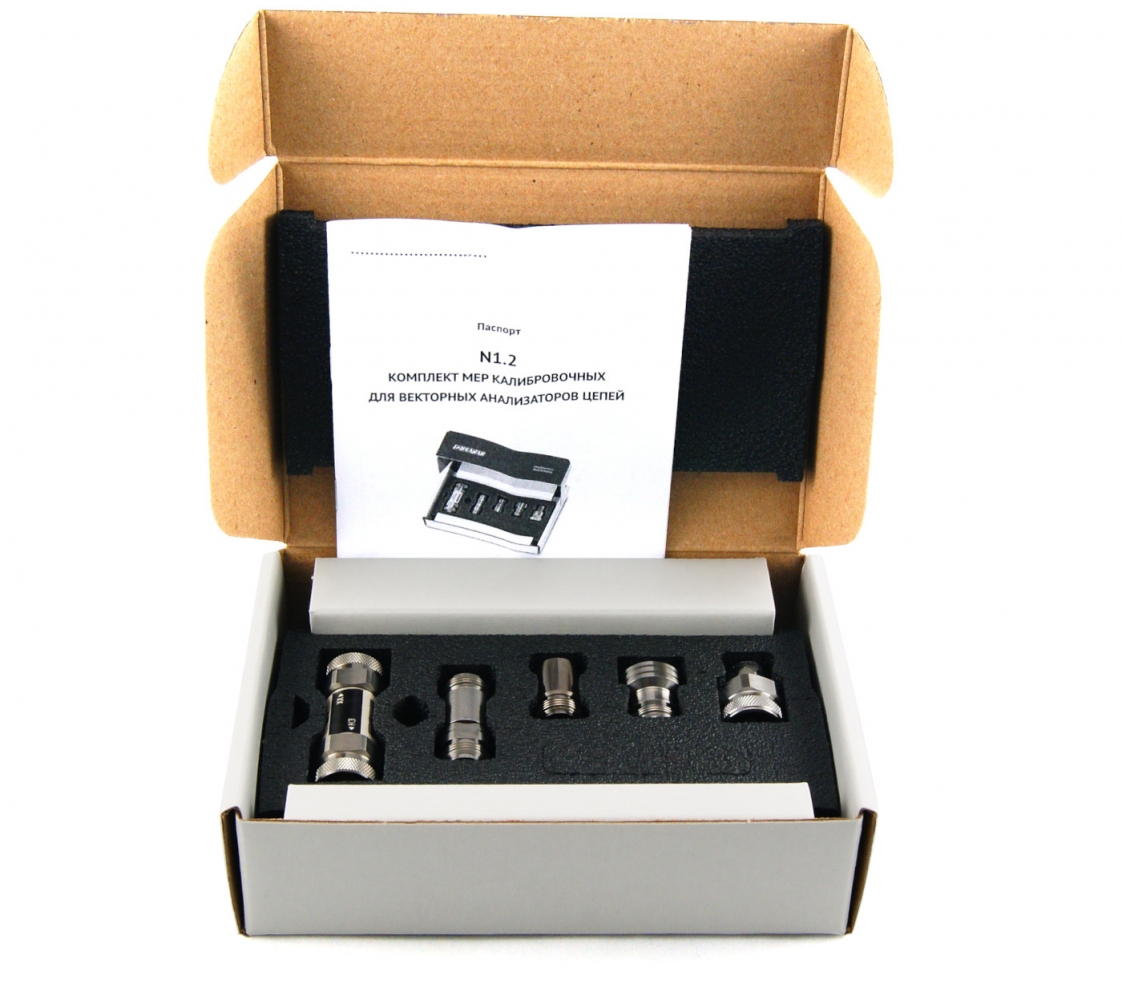

Комплектация

Фото	Название	Количество

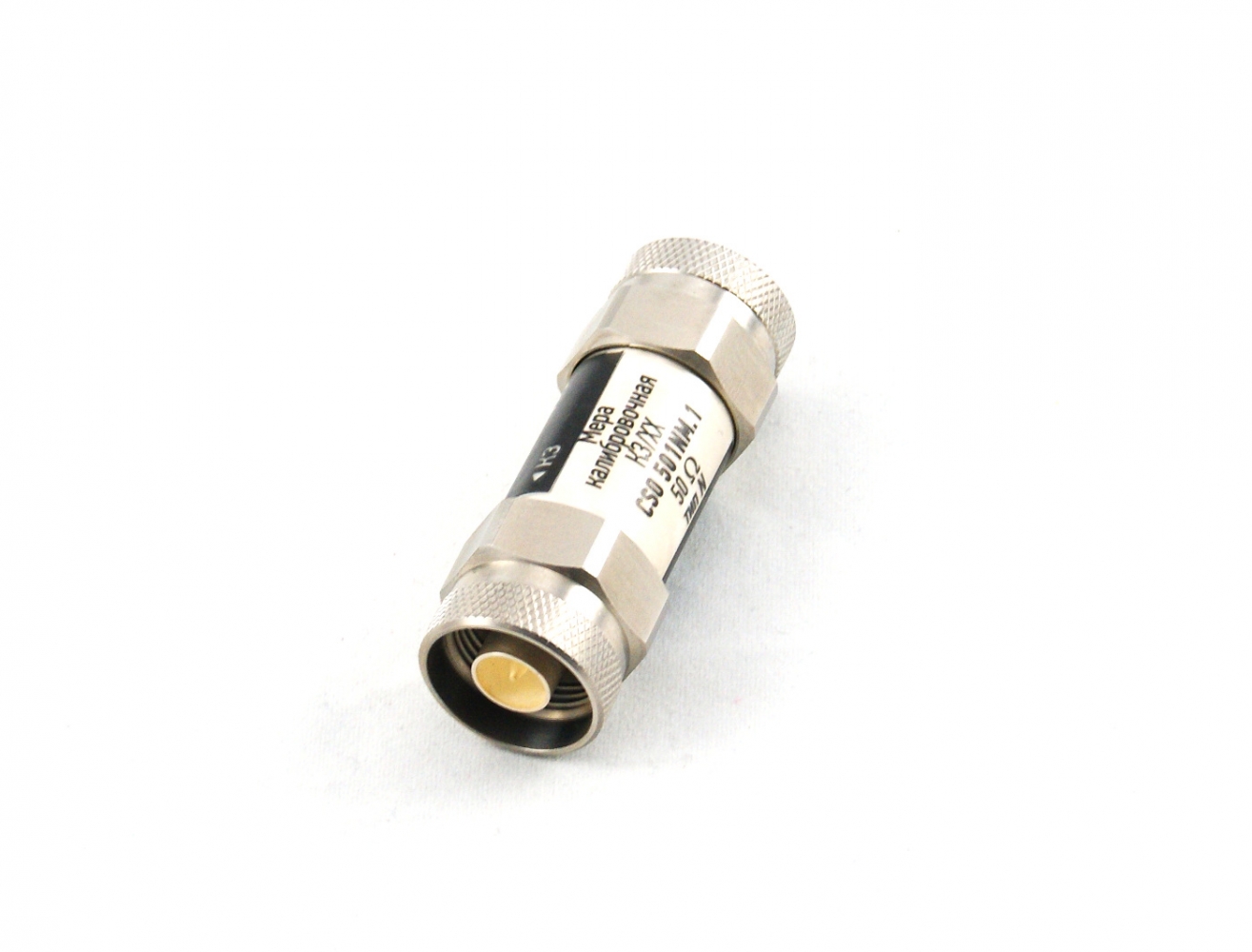

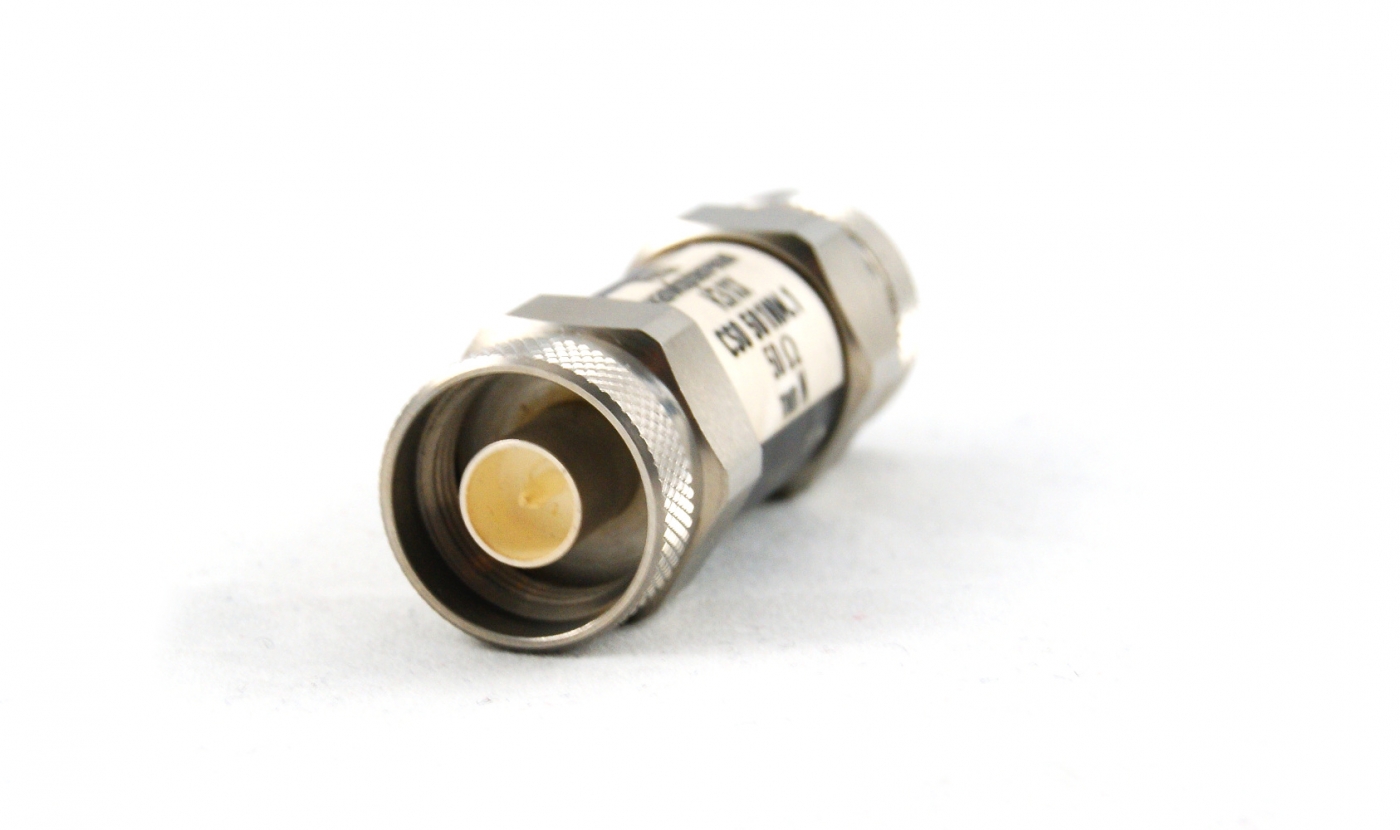

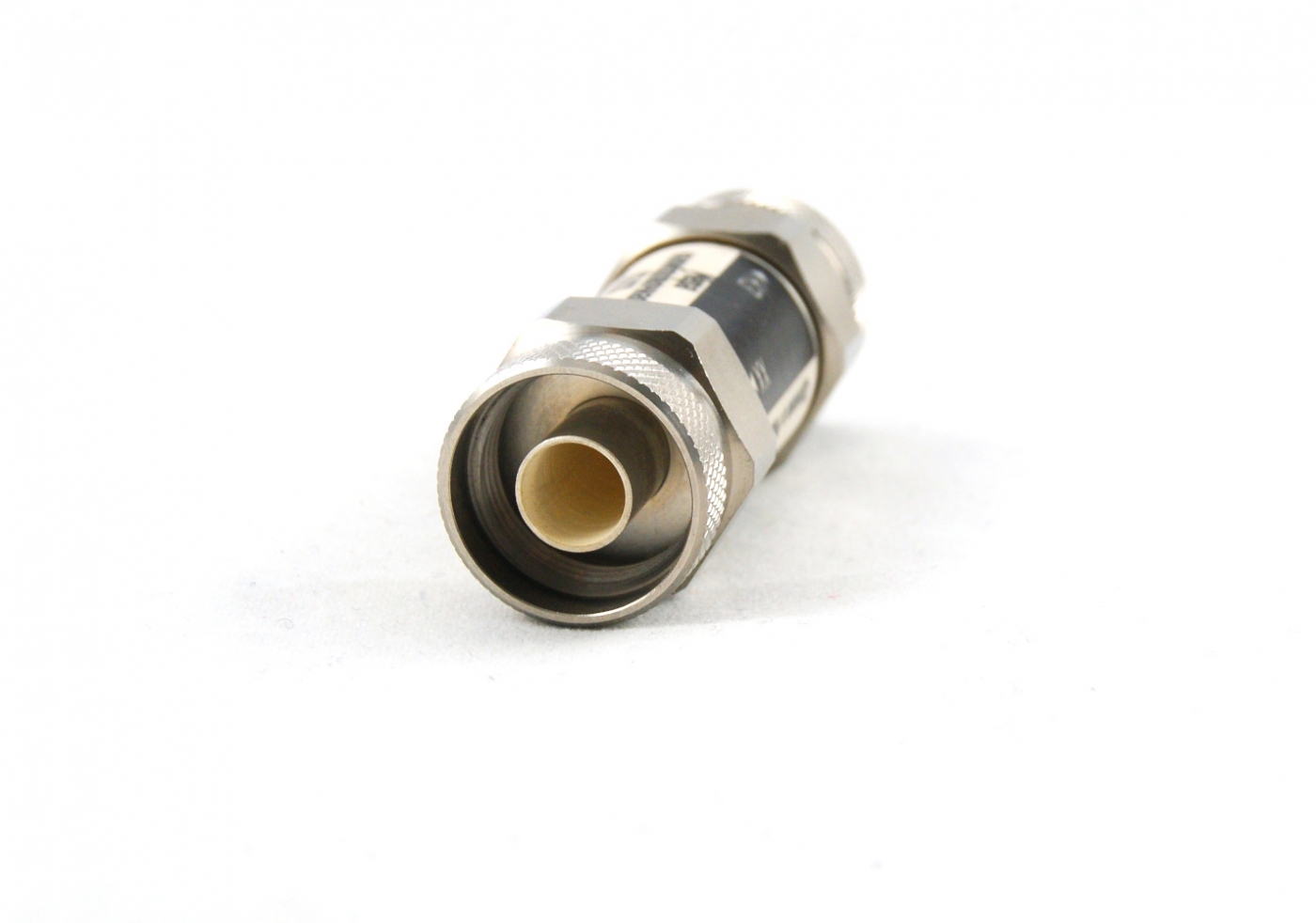

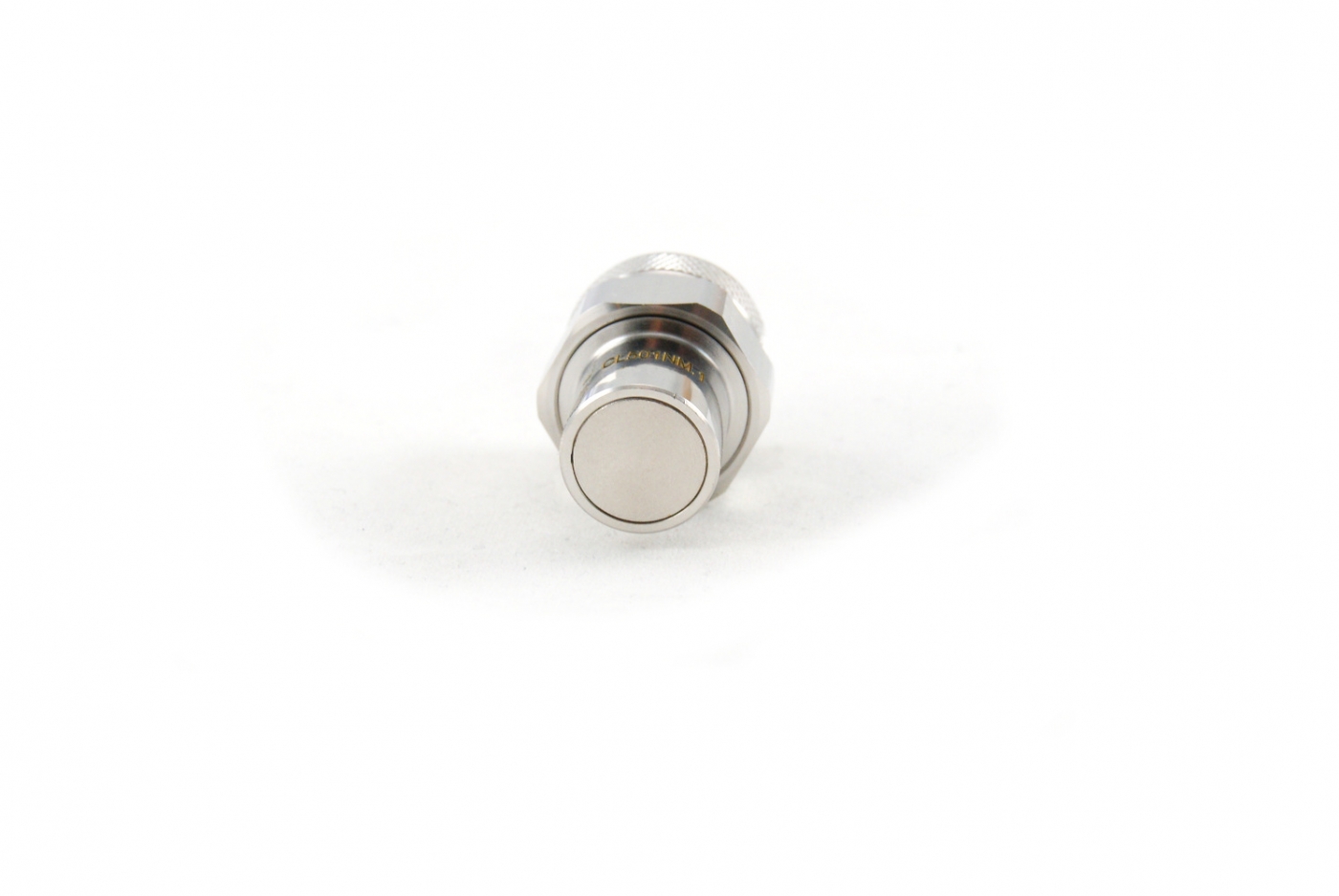

	КЗ/ХХ вилка CSO501NM.1	1

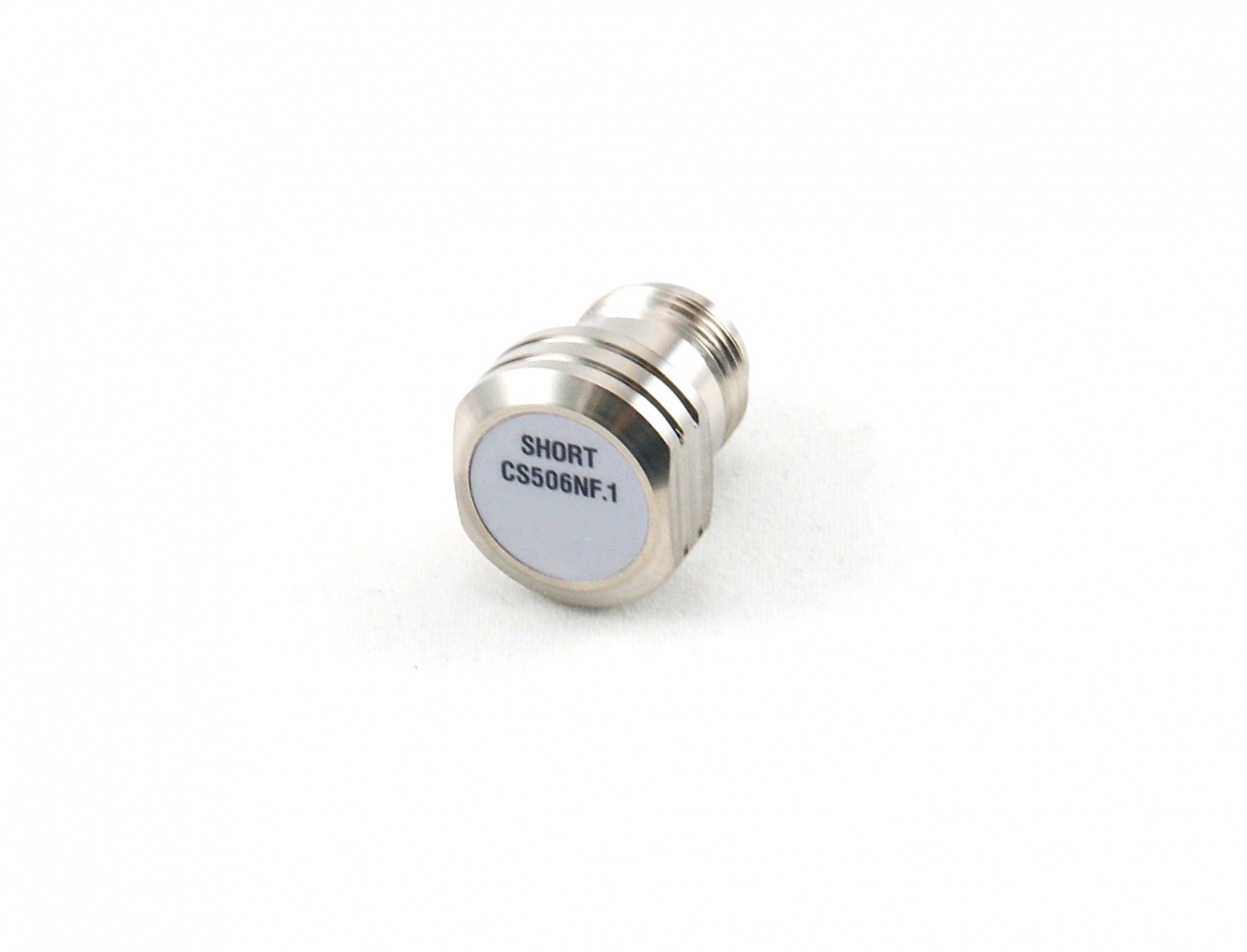

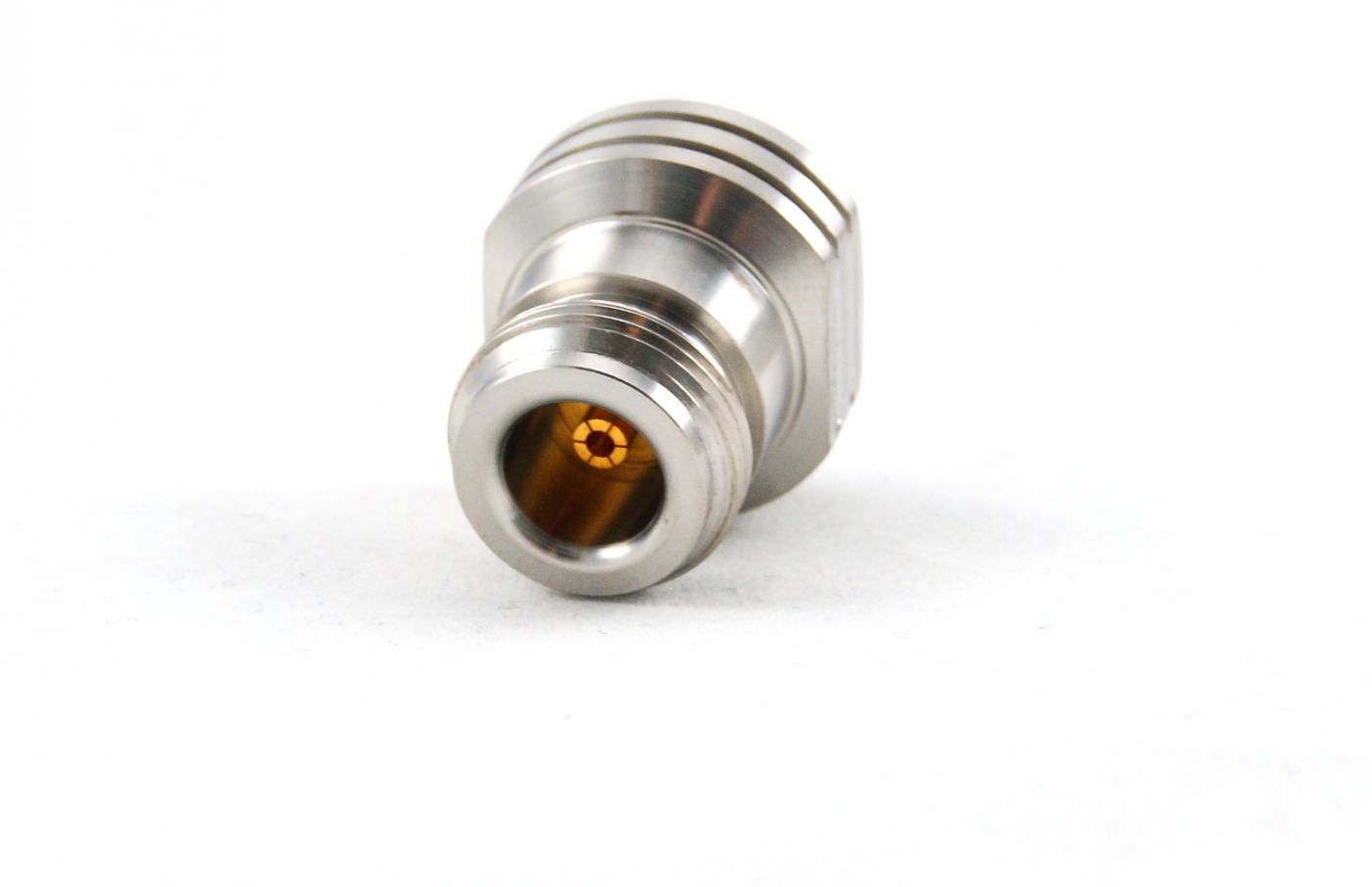

	КЗ розетка CS506NF.1	1

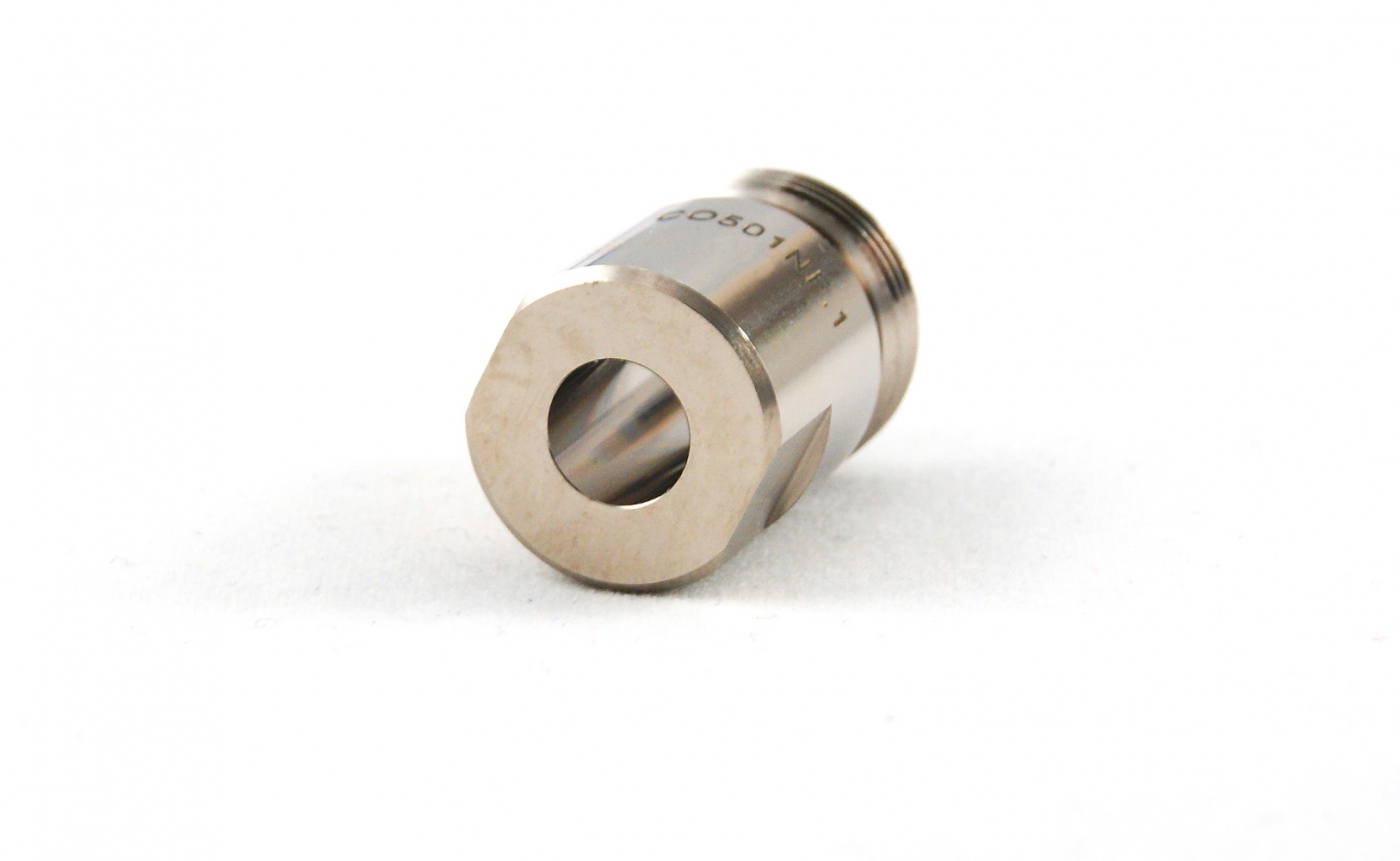

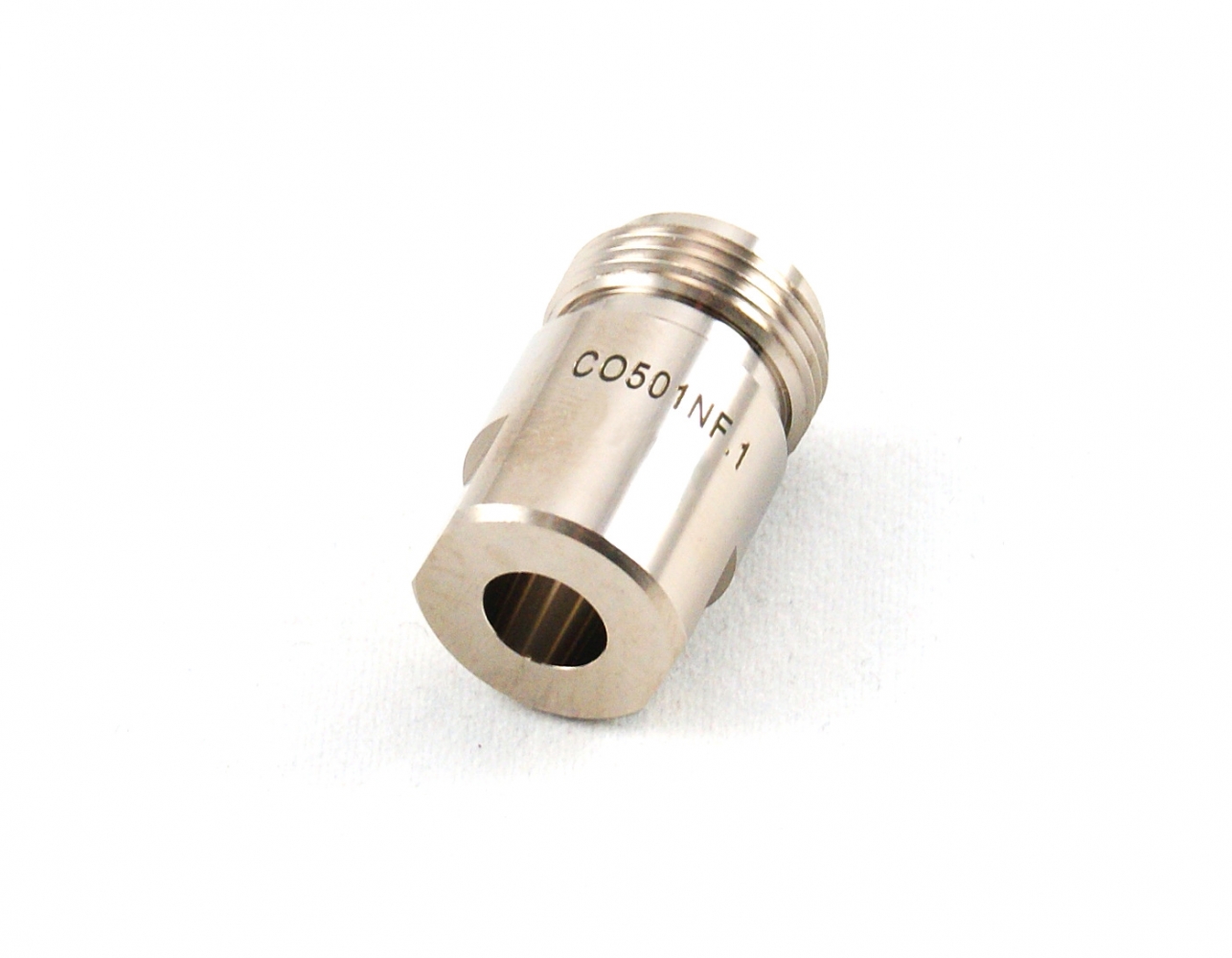

	ХХ розетка CO501NF.1	1

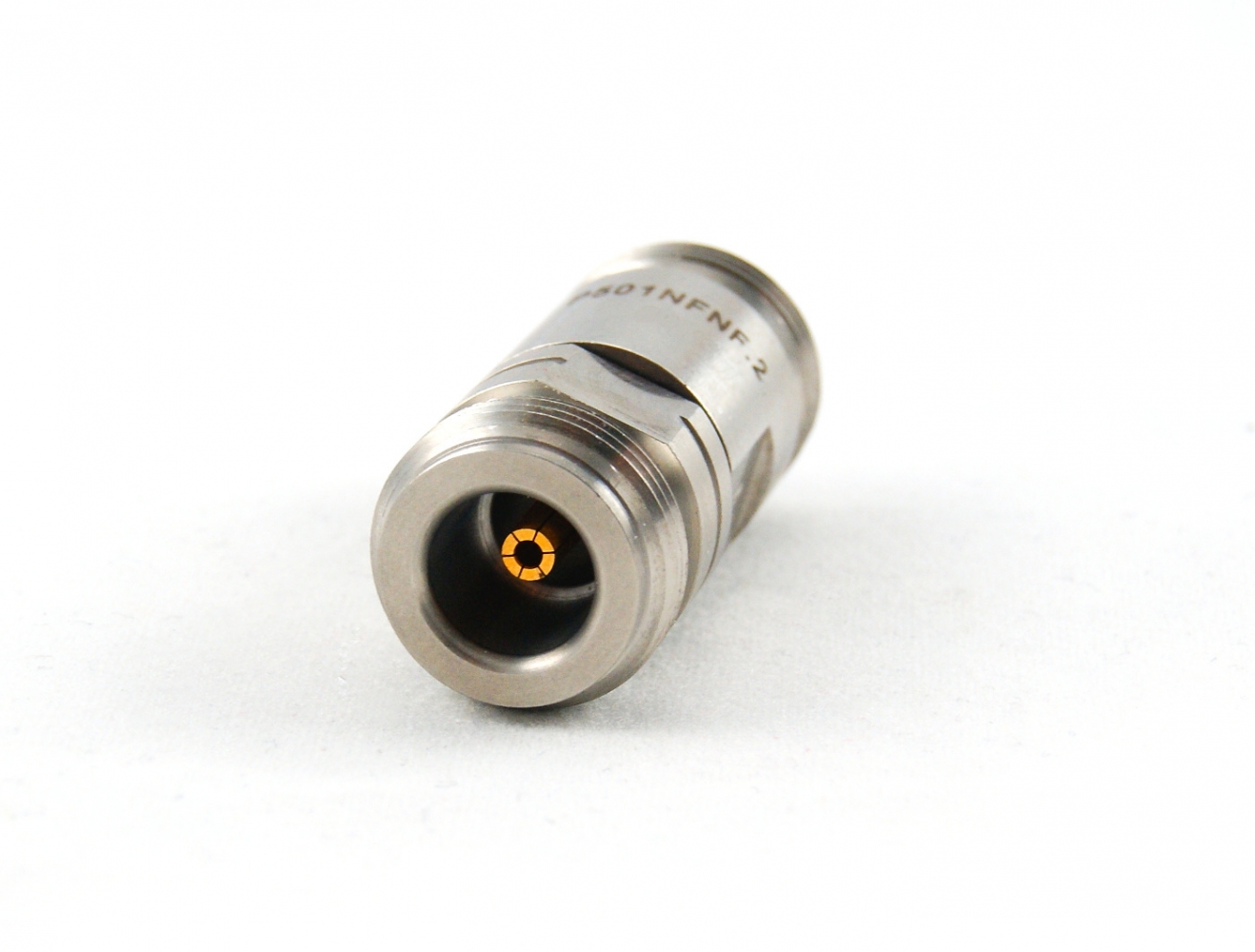

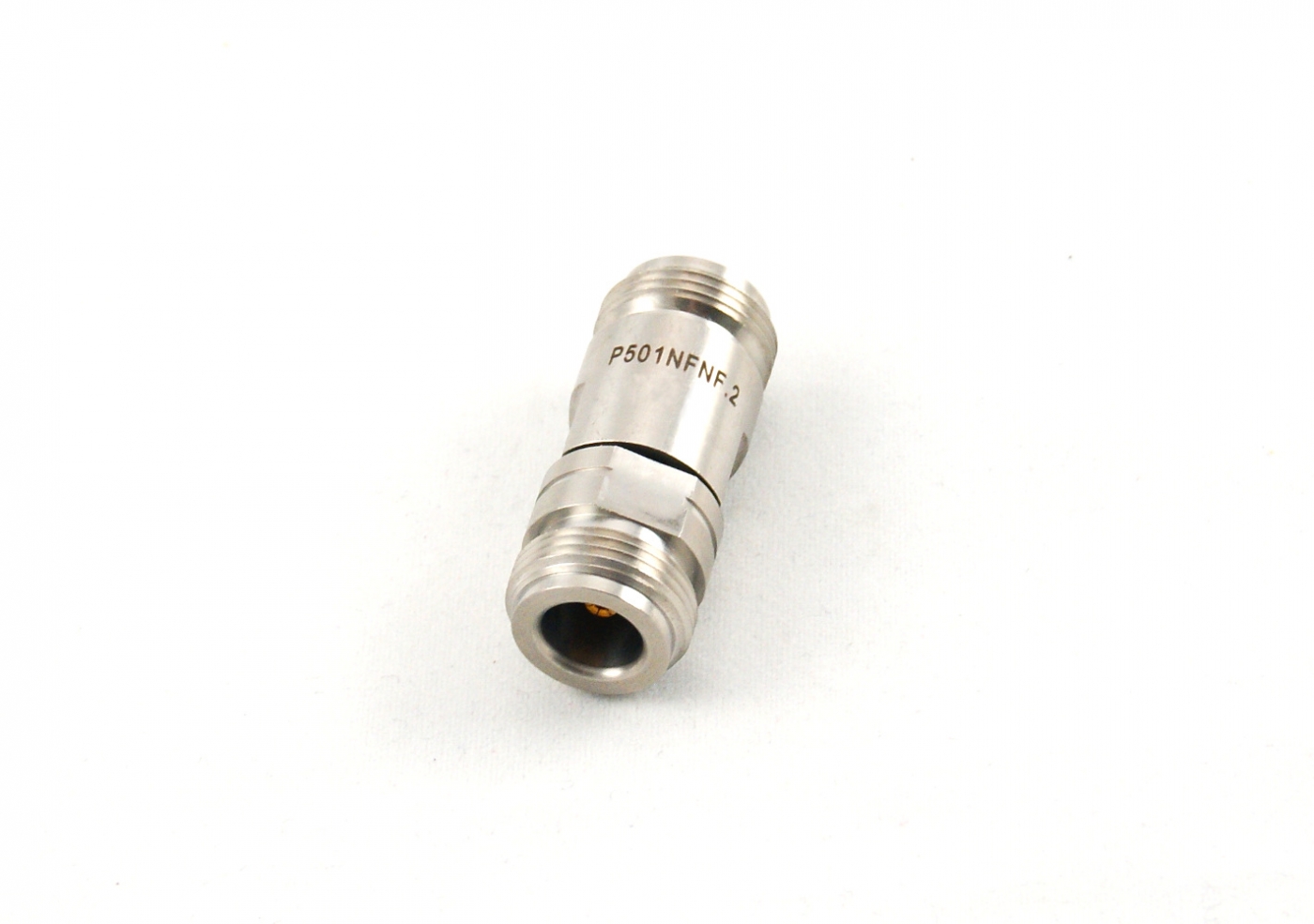

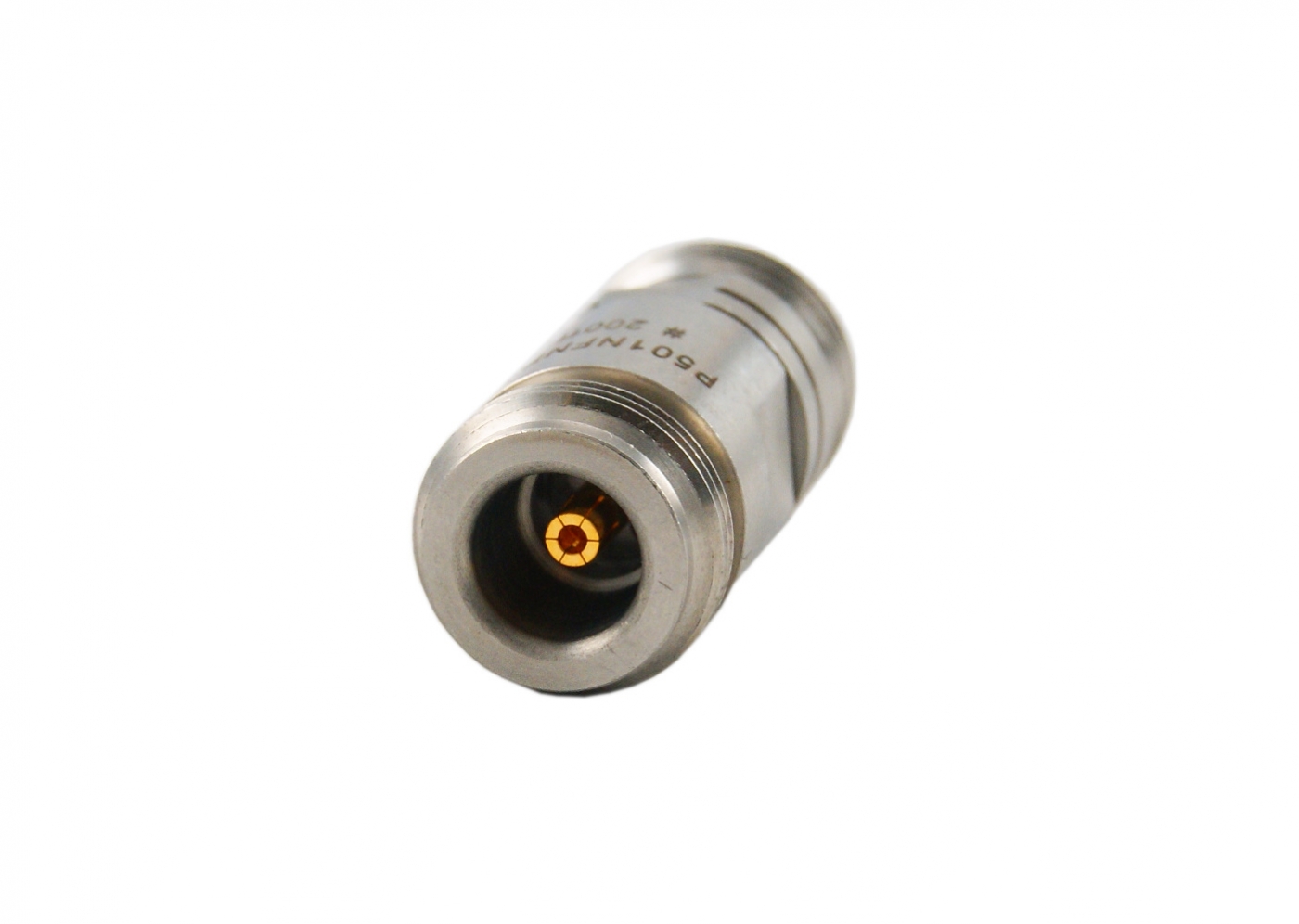

	Перемычка P501NFNF.2	1

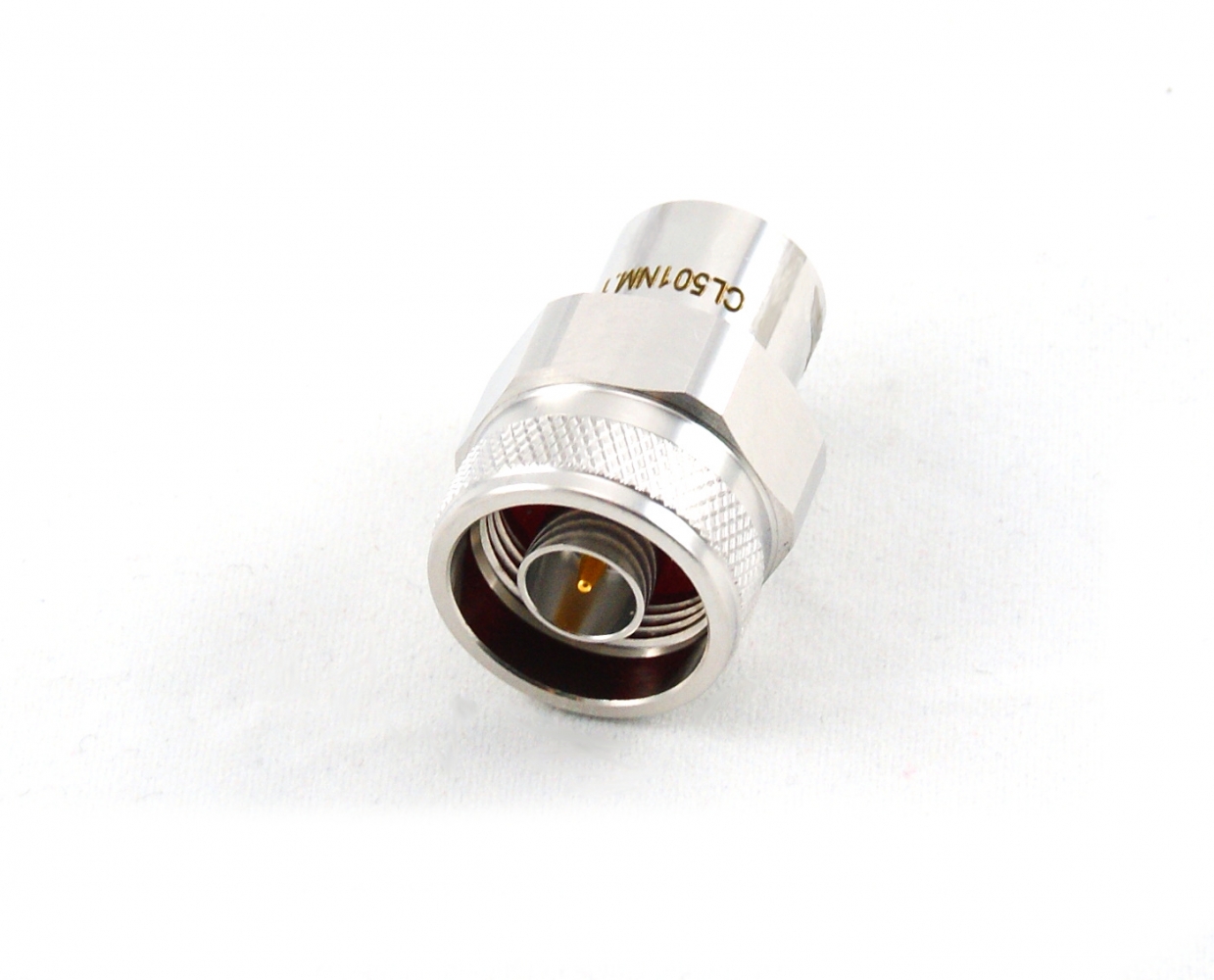

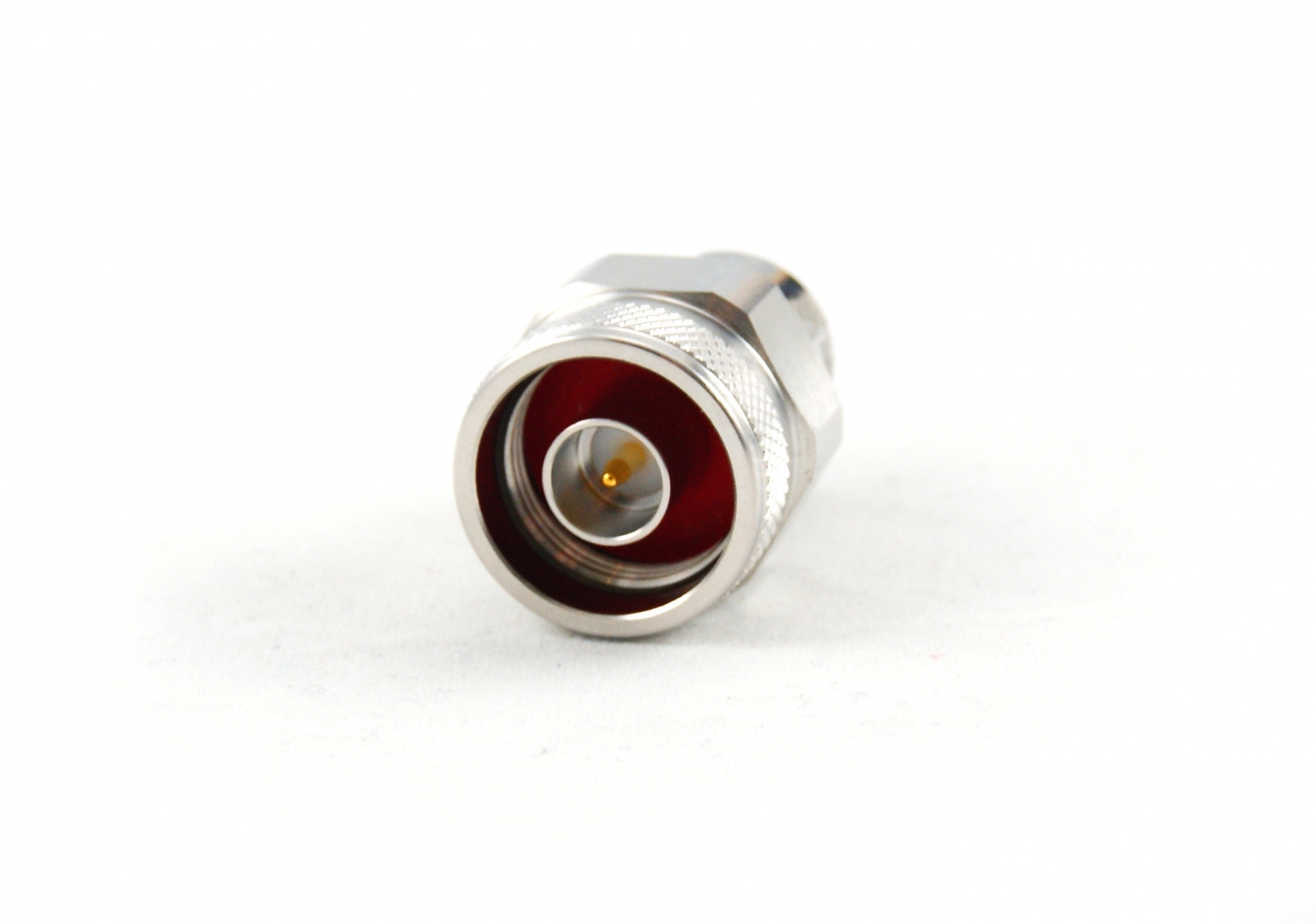

	Нагрузка вилка CL501NM.1	1
	Футляр для мер	1
