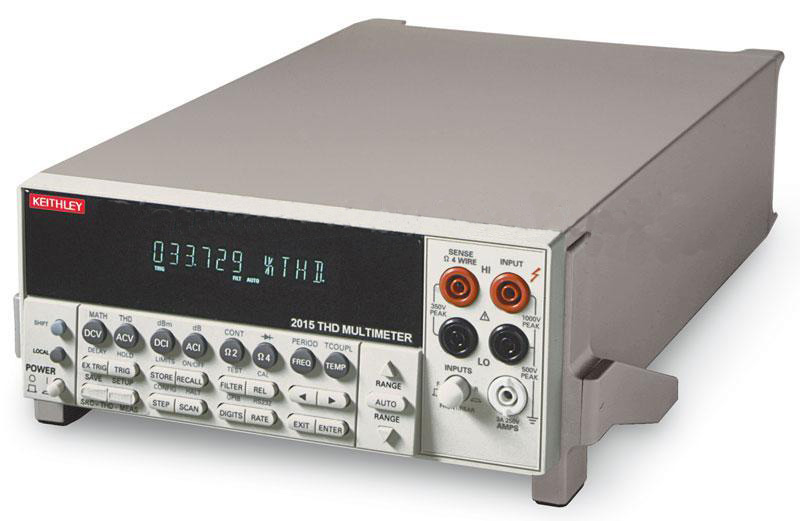

Мультиметр-аудиоанализатор Keithley 2015-P/E

Модель Keithley 2015-P/E представляет собой 6½ - разрядный многофункциональный цифровой мультиметр обладает высоким разрешением и быстродействием, прецизионной точностью измерений, имеет встроенный генератор сингнала и обладает возможностью измерения параметров искажений (гармоник), а также может проводить анализ гармоник.

Основные возможности

• Фактическая разрешающая способность - 6½ разряда
• Прецизионная точность измерения. Базовая точность измерения напряжения до 20 ppm (90 суток)
• Большой выбор встроенных функций (13 функций), в том числе: измерение постоянного и переменного напряжения и тока, измерение сопротивления по 2-х и 4-х проводной схеме, измерение температуры при помощи термопар и термосопротивлений, измерение частоты, периода, dB, dBm, относительные измерения, тестов диодов, прозвонка цепей.
• Встроенный генератор синусоиды 20 Гц...20кГц
• 5 встроенных полосовых фильтров для формирования входного сигнала для аудио- и телекоммуникационных приложений: весовой CCITT , CCIR, C-message (псофометрический), CCIR/ARM и «А» весовой фильтр
• Измерение коэффициента гармоник, коэффициента гармоник + шум, отношения сигнал/шум, среднеквадратичного значения напряжения Vскз
• Анализ гармоник
• Высокая скорость измерения (до 2000 оп/сек)
• Большая память на 1024 ячейки
• Быстрое восстановление после перегрузки
• Программирование посредством SCPI команд
• Совместимость со стандартными интерфейсами GPIB (IEEE-488.2), RS-232

Измерение постоянного напряжения

Измерение переменного напряжения

Измерение сопротивления (2-х и 4-х проводная схема)

Измерение постоянного тока

Измерение переменного тока

Измерение частоты и периода

Измерение температуры

Измерение параметров искажений

• Диапазоны напряжений: 100 мВ, 1В, 10 В, 100 В, 750 В (выбирается пользователем)
• Входной импеданс: 1МОм || 100 пФ
• Диапазон показаний на дисплее: 0...100%, 0...100 дБ
• Разрешение: 0,0001% или 0,00001 дБ
• Диапазон основных частот: 20 Гц...20 кГц
• Дипазон гармоник: 40 Гц...50 кГц
• Разрешение по частоте: 0,008 Гц
• Точность по частоте: ±0,01% показаний
• Температурный коэффициент по частоте: <100 ppm
• 5 встроенных полосовых фильтров для формирования входного сигнала для аудио- и телекоммуникационных приложений: весовой CCITT , CCIR, C-message (псофометрический), CCIR/ARM и «А» весовой фильтр

• Количество гармоник по которым измеряется коэффициент гармоник: 2...64 (выбирается пользователем)
• Количество частот свипирования/время свипирования в заданном диапазоне: 5/0,2 сек; 30/1,1 сек; 100/3,5 сек; 200/6,9 сек

Параметры генератора

• Диапазон частот:10Гц ...20кГц
• Разрешение по частоте:0,007 Гц
• Точность: ±(0,015% показаний + 0,007 Гц)
• Температурный коэффициент по частоте: <100 ppm

Выходные параметры:

• Сигнал - синусоида
• Максимальная амплитуда : 2 Вскз (50 Ом или 600 Ом) или 4 Вскз (высокий импеданс)
• Разрешение по амплитуде: 0,5 мВскз (50 Ом или 600 Ом) или 1 мВскз (высокий импеданс)
• Точность: ±(0,3% показания + 2 мВ)
• Температурный коэффициент по амплитуде, типично: 0,015%/°С
• Неравномерность АЧХ: ±0,1 дБ
• Выходной импеданс: 50 Ом ± 1 Ом или 600 Ом ± 10 Ом  (выбирается пользователем)
• Коэффициент гармоник: -64 дБ
• Уровень шумов: 100 мкВскз
• Смещение DC: ±1,2 мВ

Инверсный/импульсный выход (синусоида)

• Диапазон частот: 10 Гц...20кГц
• Максимальная амплитуда : 2 Вскз (50 Ом или 600 Ом) или 4 Вскз (высокий импеданс)
• Разрешение по амплитуде: 0,5 мВскз (50 Ом или 600 Ом) или 1 мВскз (высокий импеданс)
• Точность: ±(2% показания + 2 мВ)
• Неравномерность АЧХ: ±0,1 дБ
• Выходной импеданс: 50 Ом ± 1 Ом или 600 Ом ± 10 Ом  (выбирается пользователем)
• Коэффициент гармоник: -64 дБ
• Уровень шумов: 100 мкВскз
• Смещение DC: ±1,1 мВ типично, ±13 мВ максимум

Инверсный/импульсный выход (импульсный режим)

• Диапазон частот: 10 Гц...20кГц
• Скважность: 45% ± 3%
• Амплитуда : 0,0 В ± 0,07 В...4,9 В± 0,12 В (открытый вход)
                        0,0 В ± 0,05 В...3,3 В± 0,08 В (нагрузка 100 Ом)
• Выброс : 1,0 В максимум (открытый вход)
                  0,2 В максимум (нагрузка 100 Ом)
• Отрицательный выброс : 1,1 В максимум (открытый вход)
                                              0,45 В максимум (нагрузка 100 Ом)
• Выходной импеданс: 50 Ом ± 1 Ом или 600 Ом ± 10 Ом  (выбирается пользователем)

 Анализ гармоник и пиков

Эта функция позволяет идентифицировать гармоники и пики во всем спектре или выбранном частотном диапазоне.

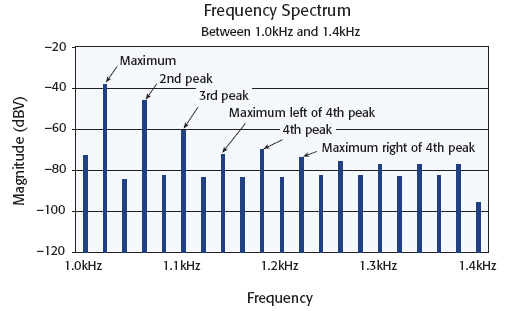

Графическое отображение идентификации пиков представлено на рисунке ниже.

Дополнительные функции

• Математические функции: минимальное, максимальное, среднее, девиация, dB, dBm, %
• Тестирование в пределах
• Режим относительных измерений
• Тестирование диодов
• Прозвонка цепей

Общие характеристики

• Интерфейсы: GPIB (IEEE-488), RS-232, TSP-link
• SCPI - команды
• Напряжение питания: 110В/120В/220В/240В; 45…66Гц
• Максимальная потребляемая мощность: 40 ВА
• Размеры: 104х238х370 мм
• Вес: 4,2 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

Стандартная комплектация

• Прибор
• 1751 - комплект измерительных проводов

Дополнительная комплектация

• 7007-1 - экранированный GPIB кабель, 1м
• 7007-2 - экранированный GPIB кабель, 2м
• 8501-1 - кабель Trigger-Link, 1м
• 8501-2 - кабель Trigger-Link, 2м
• 8502 - адаптер Trigger-Link
• 4288-1 - комплект для монтажа в стойку одного прибора
• 4288-2 - комплект для монтажа в стойку двух приборов
• KPCI-488LPA - контроллер интерфейса IEE-488 для шины
• PCI KPXI-488 - интерфейсный модуль IEE-488 для шины
• PCI KUSB-488A - адаптер интерфейса USB в IEE-488 (GPIB)
