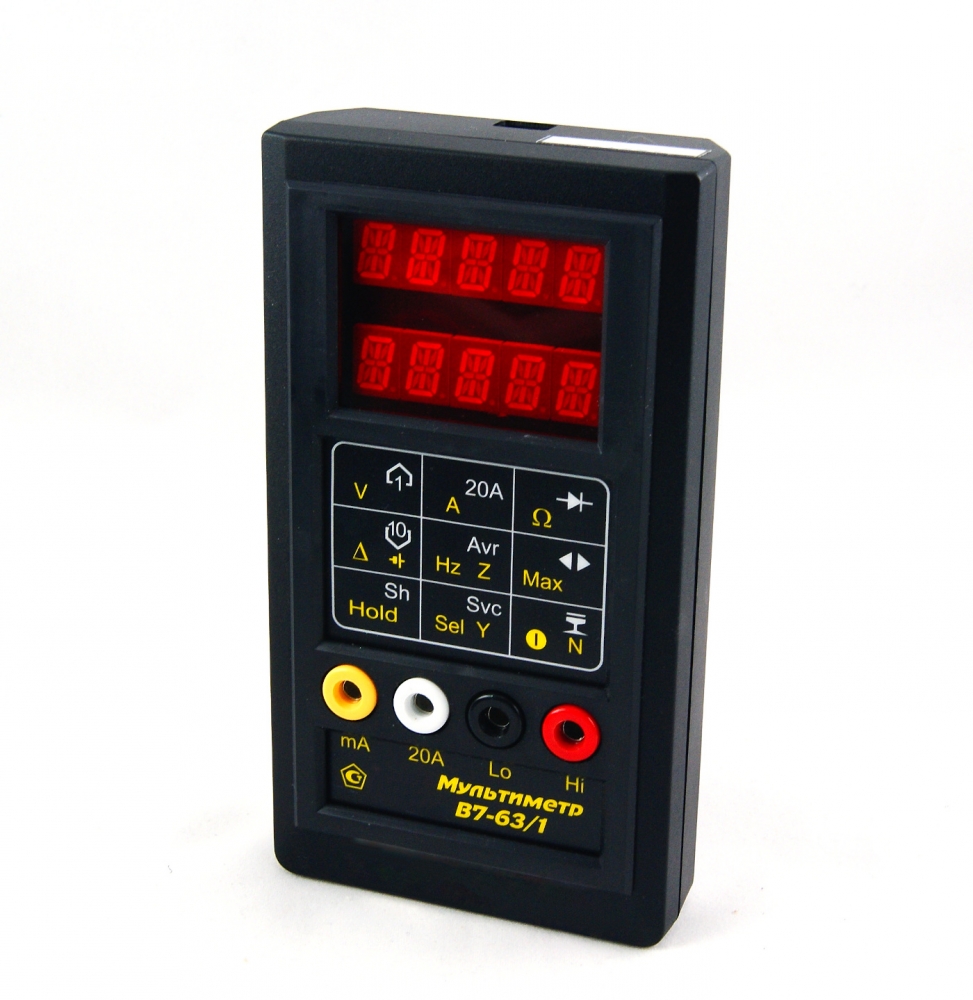

В7-63/1 мультиметр с КИР

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

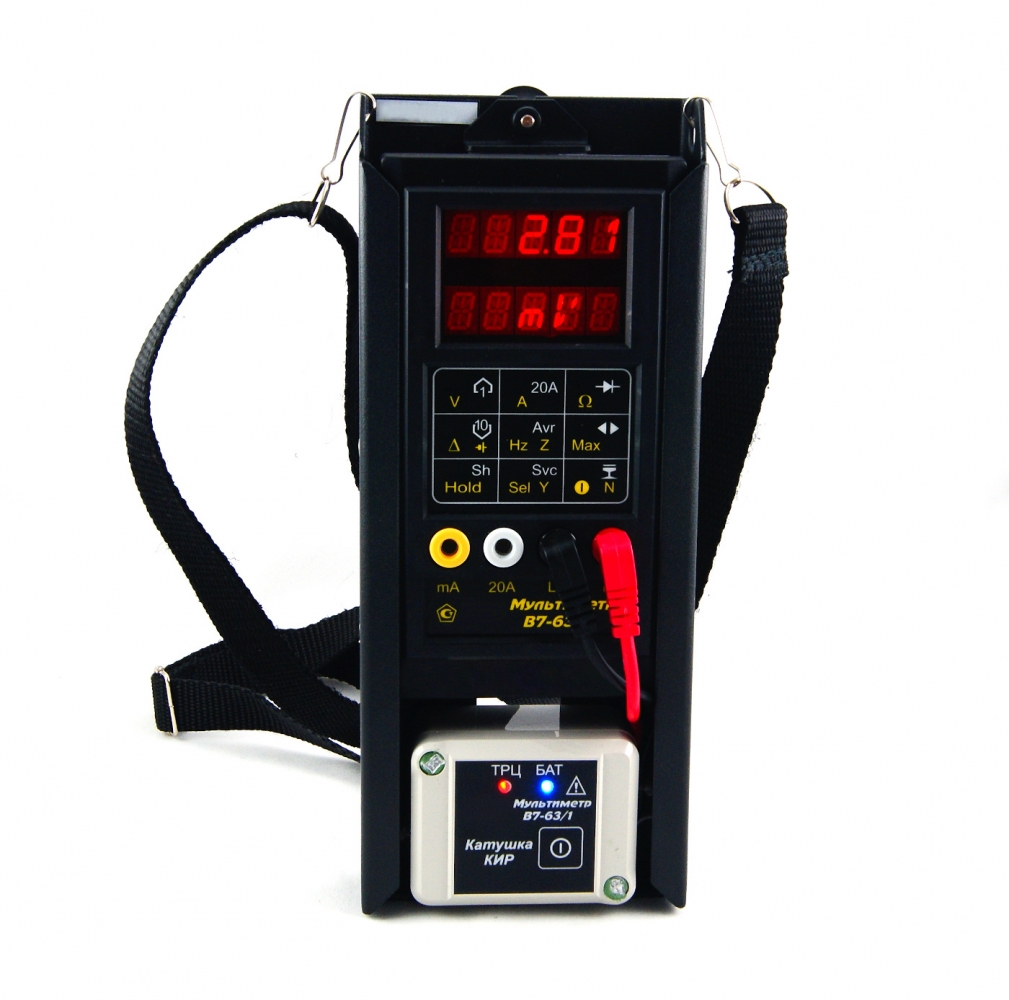

Приборы В7-63/1 и В7-63/2 обеспечивают измерение напряжения и силы постоянного тока, среднеквадратического значения (СКЗ) напряжения и силы сигналов переменного тока несинусоидальной формы, среднеквадратического значения суммы постоянной и переменной составляющей, сопротивления, частоты, «прозвонки» электрической цепи. Прибор В7-63/1 имеет частотный селектор для измерения уровня тональных сигналов. С внешним датчиком тока (измерительной рельсовой катушкой) обеспечивает решение измерительных задач, выполняемых преобразователем А9-1.

Прибор В7-63/1 и В7-63/2 обеспечивает:

• напряжения постоянного тока 0.0001…600 В
• СКЗ переменного напряжения и суммы постоянного и переменного напряжения 0.001…450 В частотой 5 Гц – 100 кГц
• силы постоянного тока (режим DCI) 0.1 мА…20 А
• СКЗ силы переменного тока и суммы силы постоянного и переменного тока 1 мА…20 А частотой 5 Гц –10 кГц
• сопротивления в диапазоне 0.1 Ом…12 Мом
• “прозвонку” (диодный тест) электрической цепи с измерением падения напряжения от 1 мВ…4 В
• частоты сигналов переменного тока от 5 Гц…100 кГц
• силы постоянного, СКЗ переменного тока и суммы постоянного и переменного токов в рельсовой цепи или проводе без разрыва цепи в диапазоне от 0.01…420 А с помощью токовых датчиков (только переменного тока) или токовых клещей с коэффициентом преобразования 1 мВ/А или 10 мВ/А
• напряжения и силы амплитудно-манипулированных кодовых сигналов типа З, Ж, КЖ постоянного тока и переменного тока частотой 25, 50, 75 Гц без учета пауз между импульсами (максимальное значение)
• измерение напряжения и силы переменного тока непрерывных и АМ, ФМ, ЧМ сигналов рельсовых цепей в селективном режиме в диапазоне частот от 25 до 5555 Гц. В селективном режиме измерения должны производиться без учета пауз на частотах 25, 50, 75 Гц и с учетом пауз – на остальных.
Обработка измеренных данных В7-63/1 и В7-63/2
• вычисление абсолютного отклонения относительно опорного уровня (компенсация начального значения);
• усреднение по алгоритму цифрового фильтра низких частот (два средний и медленный фильтр)
• выделение максимального значения (амплитуды манипулированных сигналов)
• регистрация максимальных, средних и минимальных показаний
• вычисление и индикация текущего уровня заряда аккумулятора (определяется в зависимости от напряжения и температуры)

Технические характеристики В7-63/1, В7-63/2

Поддиапазон измерения в значениях отображаемой шкалы		Предел допускаемой основной погрешности воспроизведения ± ( % + м.р.) 1)					Дополнительные данные
DCV	±000.0 – 600.0 мВ ±0.601 – 6.000 В ±06.01 – 60.00 В ±060.1 – 600.0 В	0.2 + 2 0.2 + 2 0.2 + 2 0.3 + 2					Входное сопротивление 1 МОм
ACV	01.00 – 40.00 мВ 040.1 – 400.0 мВ 0.401 – 4.000 В 04.01 – 40.00 В 040.1 – 450.0 В	5 – 20 Гц	DC, .02 – 10 кГц	10 – 30 кГц	30 – 50 кГц	50 – 100 кГц	Входное сопротивление 1 МОм
		1 + 20 1 + 5 1 + 3 1 + 3 1 + 3	0.5 + 20 0.5 + 5 0.5 + 2 0.5 + 2 0.5 + 2	1 + 20 1 + 5 1 + 2 1 + 2 -	2 + 20 2 + 5 2 + 3 2 + 3 -	- 4 + 5 4 + 3 4 + 3 -
DCV + ACV	010.0 – 400.0 мВ 0.401 – 4.000 В 04.01 – 40.00 В 040.1 – 500.0 В	1 + 5 1 + 3 1 + 3 1 + 3	0.5 + 5 0.5 + 2 0.5 + 2 0.5 + 2	1 + 5 1 + 2 1 + 2 -	2 + 5 2 + 3 2 + 3 -	4 + 5 4 + 3 4 + 3 -
DCI	±000.0 – 400.0 мВ ±0.401 – 2.200 А	0.25 + 2 0.5 + 2					Шунт 0.1 Ом
	±02.01 – 22.00 A	0.5 + 2					Шунт 0.005 Ом
ACI	01.00 – 40.00 мA 040.1 – 400.0 мA 0.401 – 2.200 A	DC, 0.005 – 1 кГц		1 – 10 кГц			Шунт 0.1 Ом
		1 + 3		(1 + 0.25•f) + 32)
	00.10 – 22.00 A						Шунт 0.005 Ом
DCI + ACI	010.0 – 400.0 мA 0.401 – 2.200 A	1 + 3		(1 + 0.25•f) + 32)			Шунт 0.1 Ом
	00.10 – 22.00 A						Шунт 0.005 Ом
R	000.0 – 400.0 Ом 0.401 – 4.000 kОм	0.5 + 2 0.5 + 2					Iизм = 1 мА
	04.01 – 40.00 kОм 400.1 – 600.0 kОм 0.601 – 4.000 MОм 04.01 – 12.00 MОм	0.5 + 2 0.5 + 2 (0.5+R[MОм]) + 0 (0.5+R[MОм]) + 0					Iизм < 25 мкА
->\|-	0.000 – 4.000 В	0.5 + 2					При токе 1 мА
		В7-63/1, В7-63/2 3)	В7-63/1, В7-63/2 + ТК4)	В7-63/1 + КИР5) 6)
DCI	±00.00 – 62.00 A	0.5 + 2	3 + 20	-	-		10 мВ/А
	±000.0 – 620.0 A	0.5 + 2	3 + 20	-	-		1 мВ/А
		.02 – 10 кГц	40 – 400 Гц	0.02 – 1 кГц	1 – 6 кГц
ACI	0.010 – 4.000 A	1 + 20	-	5 + 20	10 + 20		100 мВ/А
	04.01 – 20.00 A	1 + 5	-	5 + 10	10 + 10
	0.010 – 4.000 A	1 + 20	5 + 20	-	-		10 мВ/А
	04.01 – 42.00 A	1 + 5	5 + 20	-	-
	00.10 – 40.00 A	1 + 20	5 + 20	-	-		1 мВ/А
	40.1 – 420.0 A	1 + 5	5 + 20	-	-
DCI+ ACI	00.10 – 42.00 A	1 + 5	5 + 20	-	-		10 мВ/А
	001.0 – 420.0 A	1 + 5	5 + 20	-	-		1 мВ/А
F	05.00 – 99.99 Гц 100.0 – 999.9 Гц 1000 – 9999 Гц 10.00 - 99.99 кГц	0.05 + 2 0.05 + 1 0.05 + 1 0.05 + 1					В режимах ACV и ACI при уровне более 10 % предела
Максимум (кодо-импульсных последовательностей)		DC: 1 + 3 AC: 1.5 + 3 AC+Sel: 2 + 3 (дополнительная погрешность)					Напряжения до 100 В и силы тока до 10 А
Режимы с селектором 6)		4 + 0 (дополнительная погрешность )
1) Сумма относительной погрешности и единиц младшего разряда отображаемой шкалы. 2) Значение погрешности зависит от частоты f, выраженной в килогерцах. 3) Значение собственной погрешности прибора без внешнего датчика тока. 4) Суммарная погрешность при измерении с помощью токовых клещей (ТК). 5) Суммарная погрешность при измерении с помощью катушки измерительной рельсовой (КИР) в селективном режиме (только на фиксированных частотах). 6) Применяется только с прибором В7-63/1

Другие технические характеристики В7-63/1

• выбор режимов и сервисных функций с помощью контекстного меню
• высокоэффективный светодиодный индикатор с регулируемой яркостью (от 10 до 100 %)
• выбор схем сохранения энергии (автоматического уменьшения яркости и отключения при отсутствии управляющих воздействий)
• редактирование списка частот селектора (включить или исключить из меню)
• установка и запоминание при отключении последнего режима работы и всех настроек пользователя
• ручной и автоматический выбор пределов измерения
• интерфейс с компьютером для управления, считывания данных, калибровки и поверки
• литиевый аккумулятор и встроенное автоматическое зарядное устройство предельно упрощает обслуживание прибора (достаточно включить в сеть на любое время, не меньше чем требуется для последующего использования)

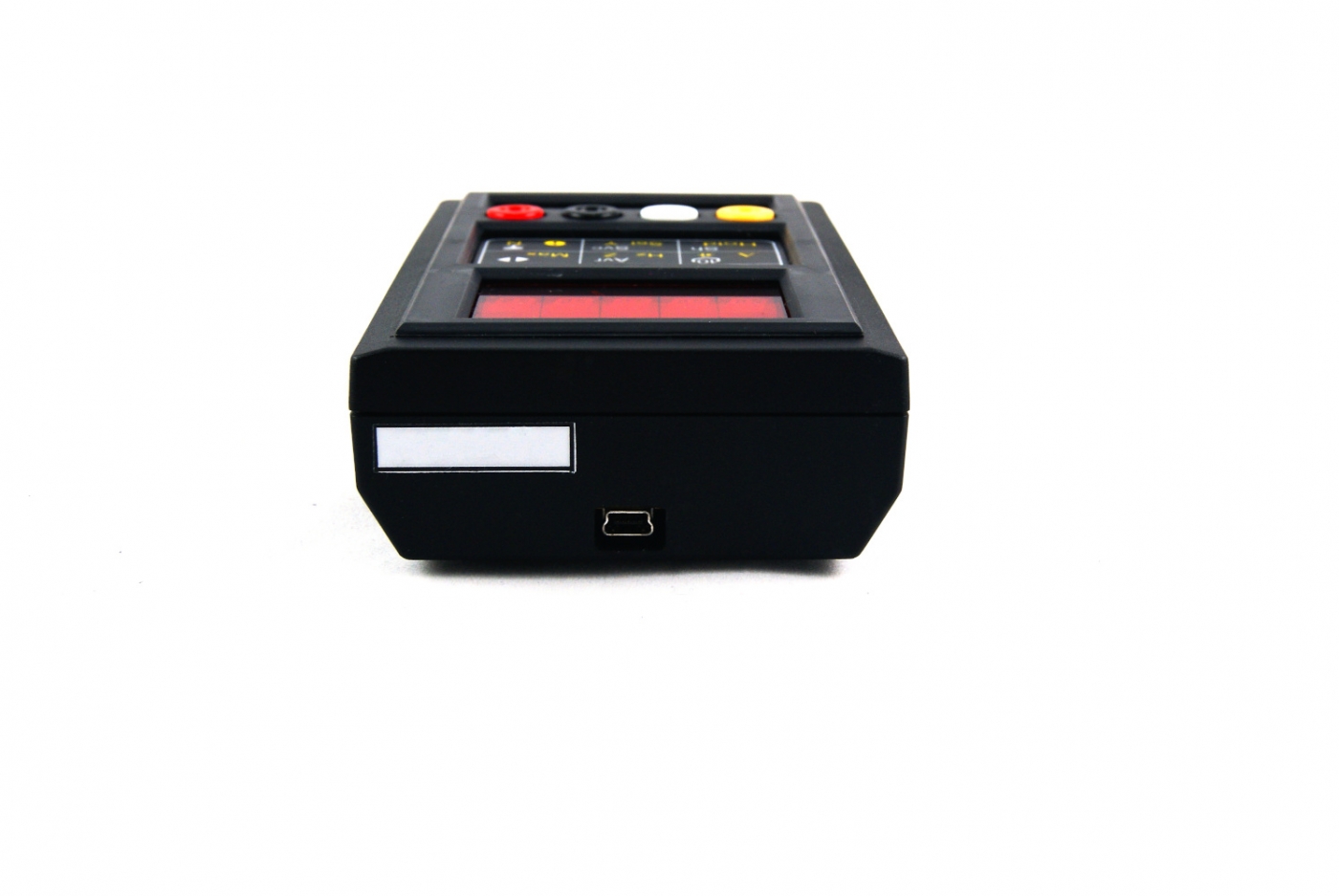

• питание от сети и заряд аккумулятора с помощью сетевого адаптера питания, который также выполняет функцию интерфейса RS232C для подключения к компьютеру
• время непрерывной работы не менее 8 часов (в режиме индикации с яркостью до 40 %) при использовании аккумулятора емкостью 700 мА-часов

Мультиметры В7-63/1 и В7-63/2 предназначены для замены мультиметра В7-63 и преобразователя тока А9-1. Отличаются улучшенными параметрами мультиметра (расширяется диапазон измерений, повышенной точностью, быстродействием меньшими габаритами).

Масса прибора 0.4 кг;
Габариты - 152 х 83 х 33 мм;
Наработка на отказ не менее 15000 ч.;
Рабочие условия:
температура окружающего воздуха от -30 до +50 °С;
относительная влажность до 90 % при t° до 30 °С;
атмосферное давление 400-800 мм рт.ст.
