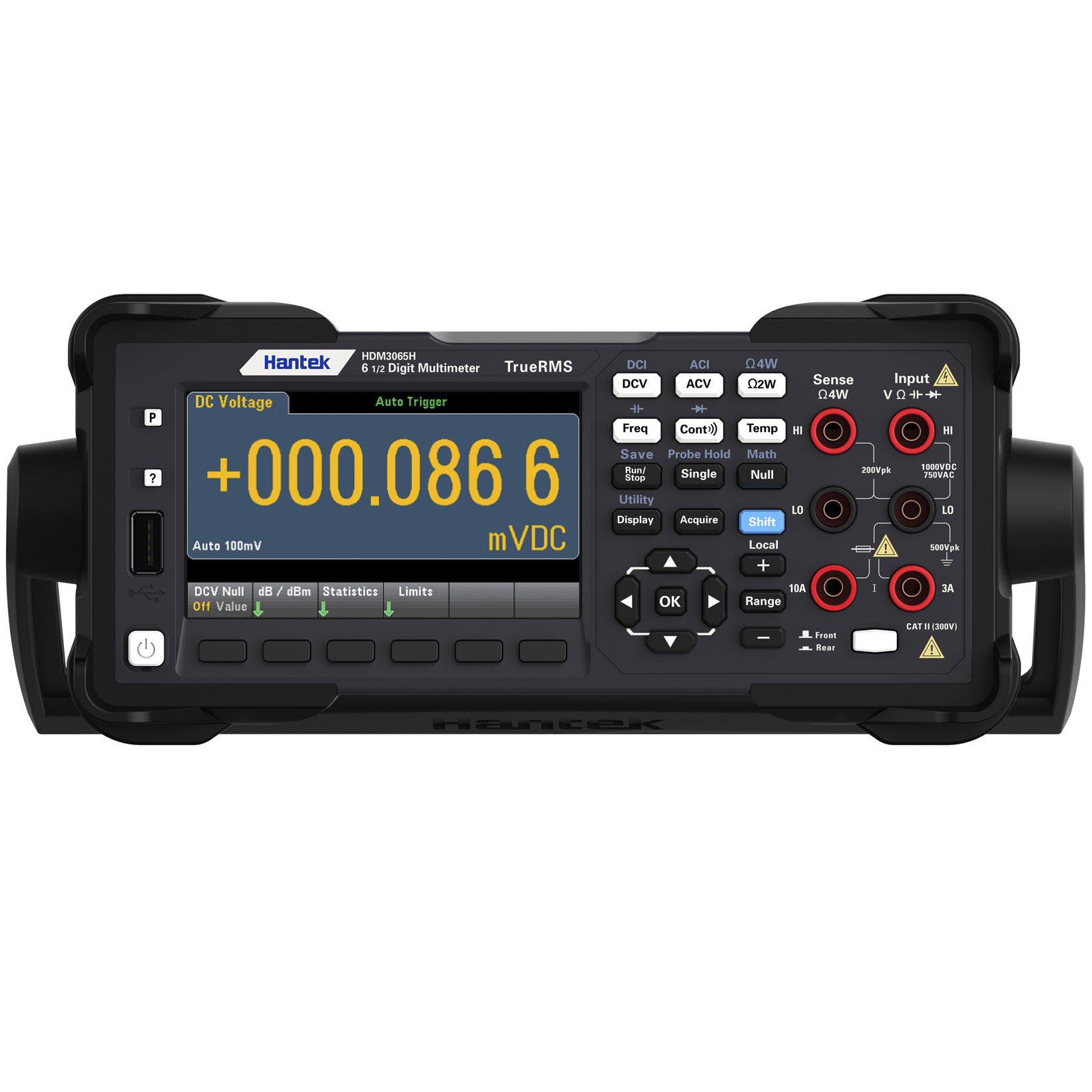

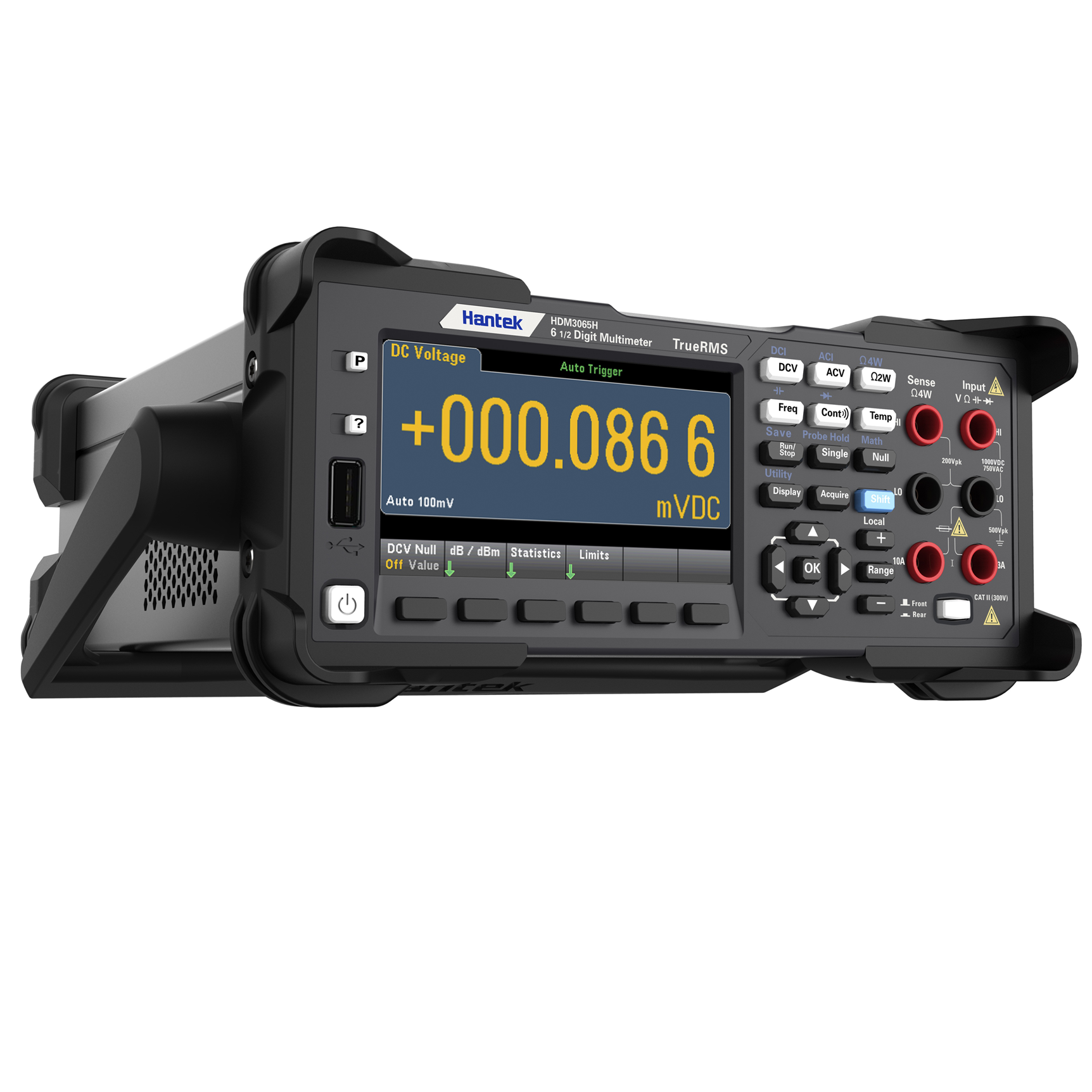

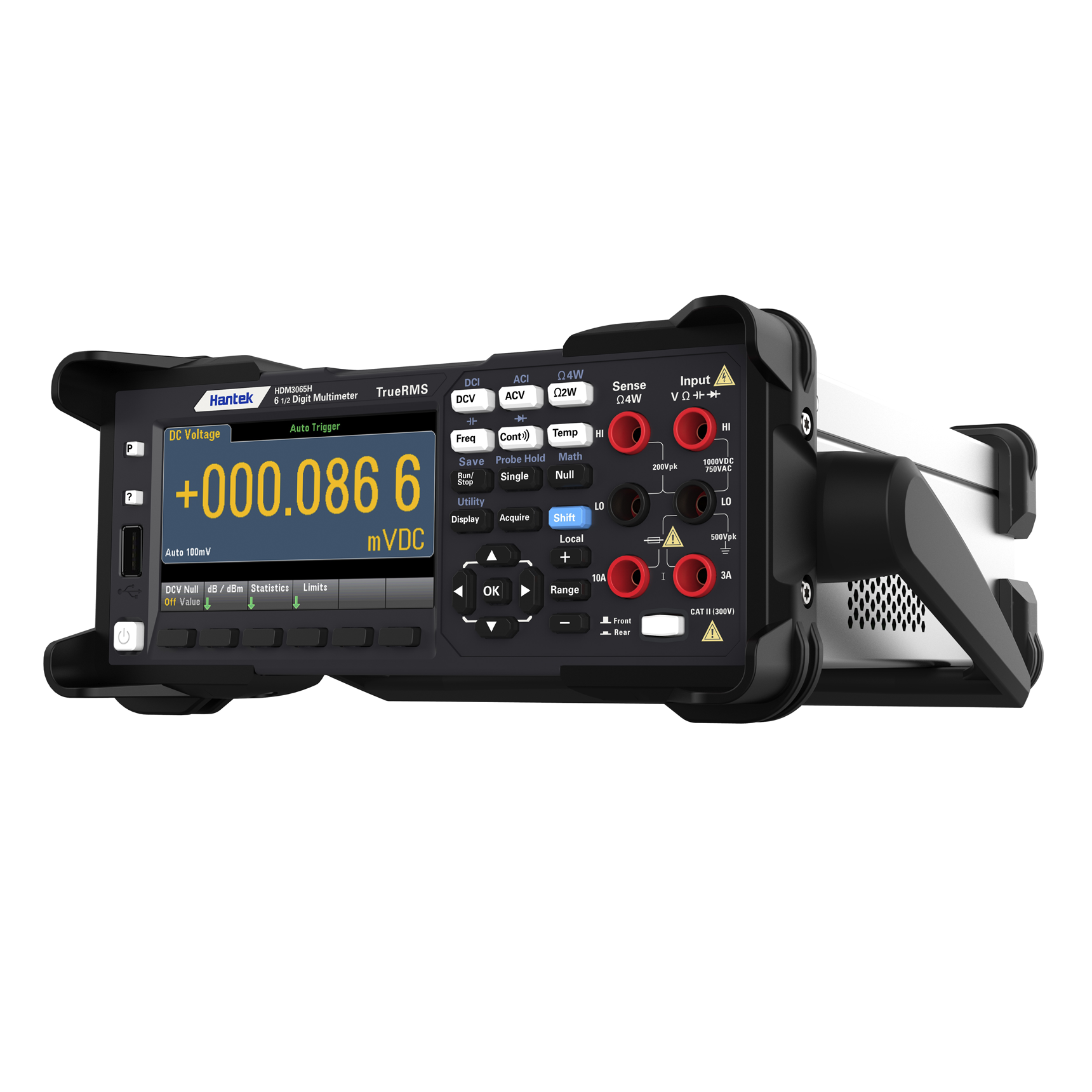

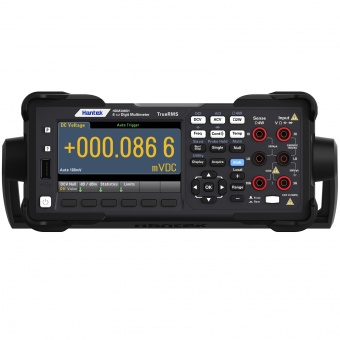

Цифровой мультиметр Hantek cерия HDM3065

Разрешение 6 1/2 бит; высокоскоростная частота дискретизации 30 кГц, что позволяет легко захватывать переходные сигналы; передний и задний вход мультиметра, измерение ключевого переключателя, статистический анализ, функция отображения гистограммы и графика работы, функция измерения двойного дисплея, одновременное отображение 2 видов параметров сигнала, диапазон тока 3A/10A, 4,3-дюймовый ЖК-дисплей 64K, 0,1 мкВ разрешение, простота в использовании, параметры легко настраиваются; 13 видов функций измерения: напряжение постоянного тока, напряжение переменного тока, постоянный ток, переменный ток, сопротивление 2 линий, сопротивление 4 линий, емкость, диод, подключение, частота, период, температура.

Особенности:

• Реальное разрешение чтения 6 1/2 бит;

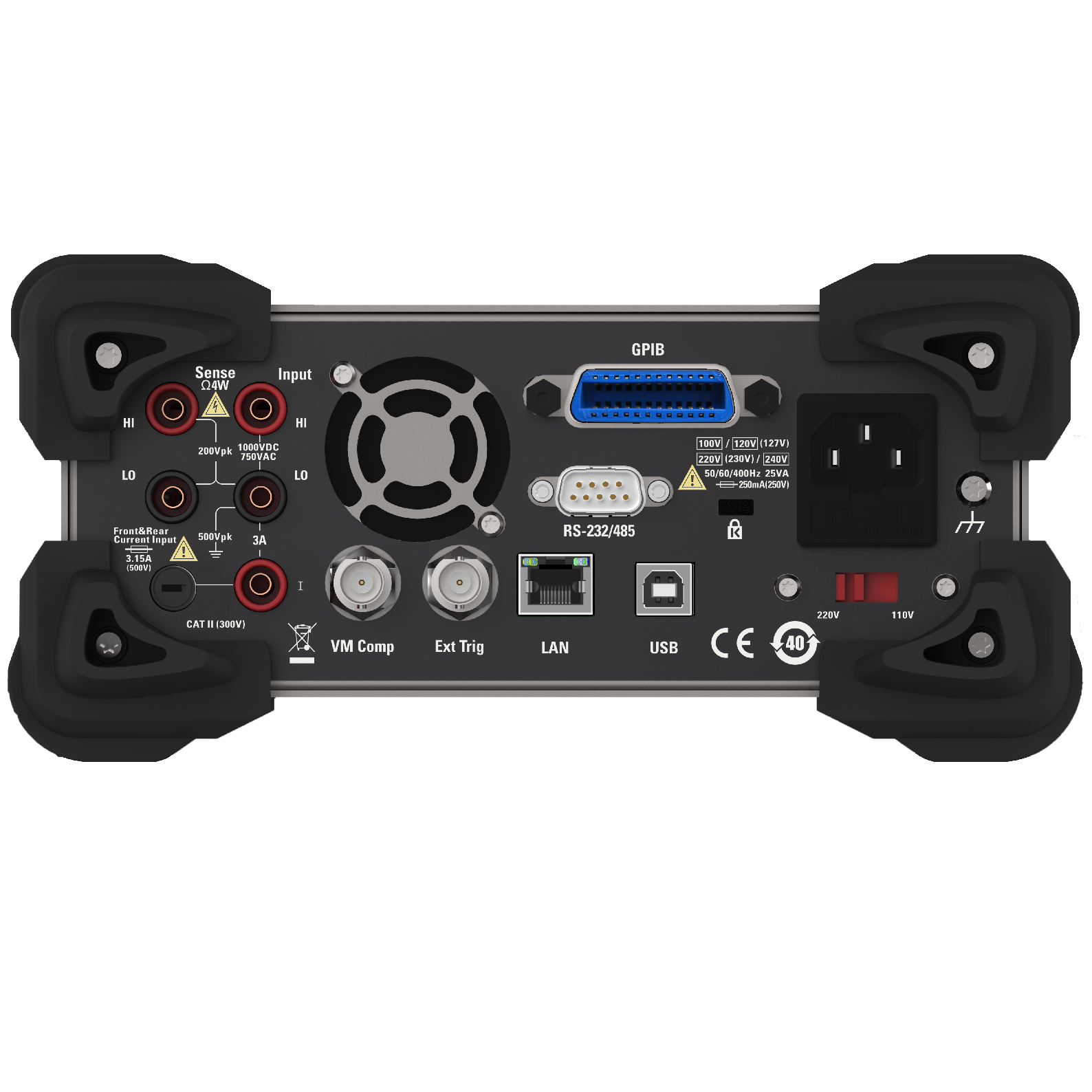

• Спереди и сзади 2 набора входного интерфейса мультиметра, можно измерить ключевой переключатель;
• Чтение до 30 000 показаний/с;
• Функция отображения графика, функция построения тренда для безбумажной записи данных по дойке, статистической информации и гистограммы;
• Двойная функция измерения дисплея, отображение 2 видов параметров сигнала одновременно;
• Измерение истинного среднеквадратичного значения переменного напряжения и переменного тока;
• Разрешение 0,1 мкВ , простота в использовании, параметры легко настраиваются;
• Поддержка двойного дисплея, меню на китайском и английском языках;
• Встроенная справочная система, удобный доступ к информации;
• 13 видов функций измерения: напряжение постоянного тока, напряжение переменного тока, постоянный ток, переменный ток, сопротивление 2 линий, сопротивление 4 линий, емкость, диод, подключение, частота, период, диапазон тока может составлять 10 А;
• 4,3-дюймовый ЖК-дисплей 64K;
• Стандарты безопасности: CAT II 300 В;
• Поддержка стандартной команды дистанционного управления SCPI, программное обеспечение верхнего уровня, совместимость с новейшим набором команд мультиметра;
• Интерфейс конфигурации: USB-устройство, USB-хост, LAN (HDM3065B), GPIB (HDM3065H).

Технические характеристики:

Диапазон 2  /частота		24 часа 3	90 дней	1 год	2 года	Температурный коэффициент/℃  4
Напряжение постоянного тока		ТКАЛ±1℃	ТКАЛ±5℃	ТКАЛ±5℃	ТКАЛ±5℃
100 мВ		0,0030+0,0030	0,0040+0,0035	0,0050+0,0035	0,0065+0,0035	0,0005+0,0005
1 В		0,0020+0,0006	0,0030+0,0007	0,0040+0,0007	0,0055+0,0007	0,0005+0,0001
10 В		0,0015+0,0004	0,0020+0,0005	0,0035+0,0005	0,0050+0,0005	0,0005+0,0001
100 В		0,0020+0,0006	0,0035+0,0006	0,0045+0,0006	0,0060+0,0006	0,0005+0,0001
1000 В		0,0020+0,0006	0,0035+0,0010	0,0045+0,0010	0,0060+0,0010	0,0005+0,0001
Истинное среднеквадратичное значение напряжения переменного тока 2, 5, 6
Диапазоны 100 мВ, 1 В, 10 В, 100 В и 750 В
5 Гц - 10 Гц		0,35+0,02	0,35+0,03	0,35+0,03	0,35+0,03	0,035+0,003
10 Гц-20 кГц		0,04+0,02	0,05+0,03	0,06+0,03	0,07+0,03	0,005+0,003
20 кГц-50 кГц		0,10+0,04	0,11+0,05	0,12+0,05	0,13+0,05	0,011+0,005
50 кГц-100 кГц		0,55+0,08	0,60+0,08	0,60+0,08	0,60+0,08	0,060+0,008
100 кГц-300 кГц		4,00+0,50	4,00+0,50	4,00+0,50	4,00+0,50	0,200+0,020
Сопротивление 7	Тестовый ток
100 Ом	1 мА	0,0030+0,0030	0,008+0,004	0,010+0,004	0,012+0,004	0,0006+0,0005
1 кОм	1 мА	0,0020+0,0005	0,008+0,001	0,010?0,001	0,012+0,001	0,0006+0,0001
10 кОм	100 мкА	0,0020+0,0005	0,008+0,001	0,010+0,001	0,012+0,001	0,0006+0,0001
100 кОм	10 мкА	0,0020+0,0005	0,008+0,001	0,010+0,001	0,012+0,001	0,0006+0,0001
1 МОм	5 мкА	0,002+0,001	0,008+0,001	0,010+0,001	0,012+0,001	0,0010+0,0002
10 МОм	500 нА	0,015+0,001	0,020+0,001	0,040+0,001	0,060+0,001	0,0030+0,0004
100 МОм	500 нА‖10 МОм	0,300+0,010	0,800+0,010	0,800+0,010	0,800+0,010	0,1500+0,0002
постоянный ток	Возможное падение внутреннего сопротивления
100 мкА	<0,11 В	0,010+0,020	0,040+0,025	0,050+0,025	0,060+0,025	0,0020+0,0030
1 мА	<0,11 В	0,007+0,006	0,030+0,006	0,050+0,006	0,060?0,006	0,0020+0,0005
10 мА	<0,05 В	0,007+0,020	0,030+0,020	0,050+0,020	0,060+0,020	0,0020+0,0020
100 мА	<0,5 В	0,010+0,004	0,030+0,005	0,050+0,005	0,060+0,005	0,0020+0,0005
1 А	<0,7 В	0,050+0,006	0,080+0,010	0,100+0,010	0,120+0,010	0,0050+0,0010
3 А	<2,0 В	0,180+0,020	0,200+0,020	0,200+0,020	0,230+0,020	0,0050+0,0020
10 А 8	<0,5 В	0,050+0,010	0,120+0,010	0,120+0,010	0,150+0,010	0,0050+0,0010
Емкость 15
1,0000 нФ		0,50+0,50	0,50+0,50	0,50+0,50	0,50+0,50	0,05+0,05
10 000 нФ		0,40+0,10	0,40+0,10	0,40+0,10	0,40+0,10	0,05+0,01
100,00 нФ		0,40+0,10	0,40+0,10	0,40+0,10	0,40+0,10	0,05+0,01
1.0000 мкФ		0,40+0,10	0,40+0,10	0,40+0,10	0,40+0,10	0,05+0,01
10 000 мкФ		0,40+0,10	0,40+0,10	0,40+0,10	0,40+0,10	0,05+0,01
100,00 мкФ		0,40+0,10	0,40+0,10	0,40+0,10	0,40+0,10	0,05+0,01
Диапазон 2 /частота		24 часа 3	90дней	1 год	2 года	Температурный коэффициент/℃4
		ТКАЛ ± 1 ℃	ТКАЛ ± 5 ℃	ТКАЛ ± 5 ℃	ТКАЛ ± 5 ℃
Истинное среднеквадратичное значение переменного тока 2, 6, 9				Потенциальное падение внутреннего сопротивления
Диапазоны 100 мкА, 1 мА, 10 мА и 100 мА				<0,011,<0,11, <0,05,<0,5 В
3 Гц - 5 кГц		0,10+0,04	0,10+0,04	0,10+0,04	0,10+0,04	0,015+0,006
5-10 кГц		0,10+0,04	0,10+0,04	0,10+0,04	0,10+0,04	0,030+0,006
(типовое значение)
1Аранж	<0,7 В
3 Гц-5 кГц		0,10+0,04	0,10+0,04	0,10+0,04	0,10+0,04	0,015+0,006
5 кГц - 10 кГц (типовое значение)		0,10+0,04	0,10+0,04	0,10+0,04	0,10+0,04	0,030+0,006
3 Диапазон	<2,0 В
3 Гц - 5 кГц		0,23+0,04	0,23+0,04	0,23+0,04	0,23+0,04	0,015+0,006
5 кГц - 10 кГц		0,23+0,04	0,23+0,04	0,23+0,04	0,23+0,04	0,030+0,006
（Типовое значение）
10 А Диапазон 8	<0,5 В
3 Гц - 5 кГц		0,15+0,04	0,15+0,04	0,15+0,04	0,15+0,04	0,015+0,006
5 кГц -10 кГц (типовое значение)		0,15+0,04	0,15+0,04	0,15+0,04	0,15+0,04	0,030+0,006
Связь
1 кОм		0,002+0,030	0,008+0,030	0,010+0,030	0,012+0,030	0,0010+0,0020
Проверка диодов 10
5 В		0,002+0,030	0,008+0,030	0,010+0,030	0,012+0,030	0,0010+0,0020
DCrate (типичное значение)
（Нормализация входной точности）+（Нормализация эталонной точности）
Температура 11
PT100 (ДИН/МЭК751)		Точность зонда + 0,05 ℃
термистор 5 кОм		Точность зонда + 0,1 ℃
Частота: Технический индикатор ± (% показаний) 12,13
Диапазоны 100 мВ, 1 В, 10, 100 В и 750 В  14
3 Гц-10 Гц		0,1	0,1	0,1	0,1	0,1
10 Гц-100 Гц		0,03	0,03	0,03	0,03	0,035
100 Гц-1 кГц		0	0,008	0,01	0,01	0,015
1 кГц-300 кГц		0,002	0,006	0,01	0,01	0,015
Квадратная волна 15		0,001	0,006	0,01	0,01	0,015
Дополнительная ошибка времени строба ± (% показаний) 13
Частота		1 секунда	0,1 секунды	0,01 секунды
3 Гц-40 Гц		0	0,2	0,2
40 Гц-100 Гц		0	0,06	0,2
100 Гц-1 кГц		0	0,02	0,2
1 кГц-300 кГц		0	0,004	0,03
Квадратная волна 15		0	0	0

1. Для постоянного тока: технические индикаторы действительны после 60 минут предварительного нагрева, установлены на 10 или 100 NPLC за период интегрирования и включают автоматическую установку нуля. Для переменного тока: технические индикаторы эффективны при предварительном нагреве в течение 60 минут, с использованием фильтра медленного переменного тока и синусоидального сигнала. волна
2. Все диапазоны имеют превышение диапазона на 20%, за исключением 1000 В постоянного тока, 750 В переменного тока, 10 А постоянного тока, 3 А переменного тока, 10 А переменного тока и тестирования диодов.
3. Относительно эталона калибровки
4. За пределами диапазона TCAL ± 5 ℃ каждый градус (℃) увеличивает коэффициент.
5. Технические индикаторы действительны, когда синусоидальная волна находится на входе > 1,5% диапазона и > 1 мВ среднеквадратичного значения. Диапазон 750ACV ограничен 8 × 107 В-Гц.
6. Низкочастотная производительность: три фильтра. Предусмотрены настройки: 3 Гц, 20 Гц, 200 Гц. Была указана частота за пределами настройки фильтра, никаких дополнительных ошибок не возникнет.
7. Технические индикаторы подходят для измерения 4-х или 2-х линий (смещение операции возвращается к нулю) измерения сопротивления. Если нет математического нуля, измерение сопротивления 2-х линий увеличит дополнительную погрешность на 0,2 Ом.
8. Диапазон 10 А предусмотрен только для переднего разъема. Каждый усилитель добавляет базовое значение тока 2 мА или входной ток> 5Адейств.
9. Технические индикаторы действительны, когда синусоидальная волна находится на входе > 1,5% диапазона и > 10 мкААС. 10. Технические индикаторы соответствуют напряжению, измеренному на входе. Типичным является испытательный ток 1 мА. Изменение источника тока приведет к изменению падения напряжения на диодном переходе.
11. Выбранный датчик ограничивает фактический диапазон измерения и ошибки измерения. Точность датчика включает все ошибки измерения и преобразования температуры ITS-90. PT100Ro может быть установлен на 100 Ом ± 5 Ом, чтобы устранить исходную ошибку датчика.
12. Если не указано иное, технические индикаторы действительны после 60 минут прогрева и при синусоидальном входе. Технические индикаторы подходят для времени стробирования 1 с. (7 бит)
13. Подходит для синусоидальных и прямоугольных входных сигналов ≥100 мВ. Для входных сигналов от 10 мВ до 100 мВ умножьте процент ошибки чтения на 10.
14. Диапазон составляет от 10% до 120% ниже 750 ACV.
15. Вход прямоугольной формы указан как 10 Гц-300 кГц.
