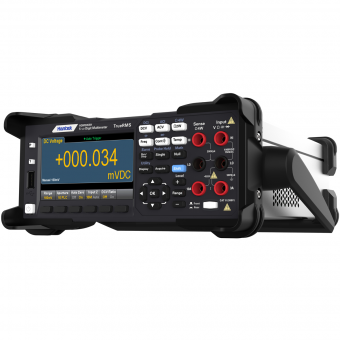

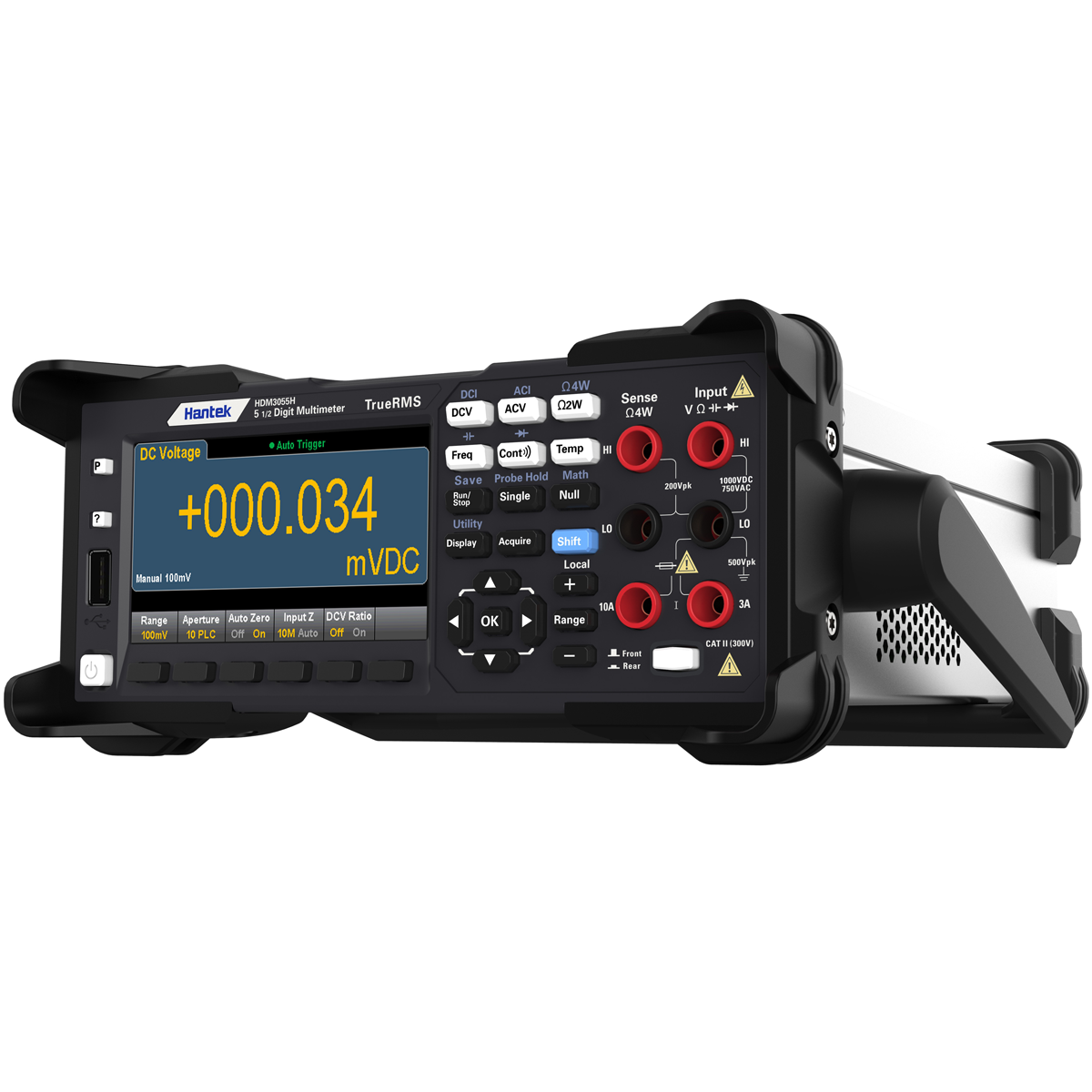

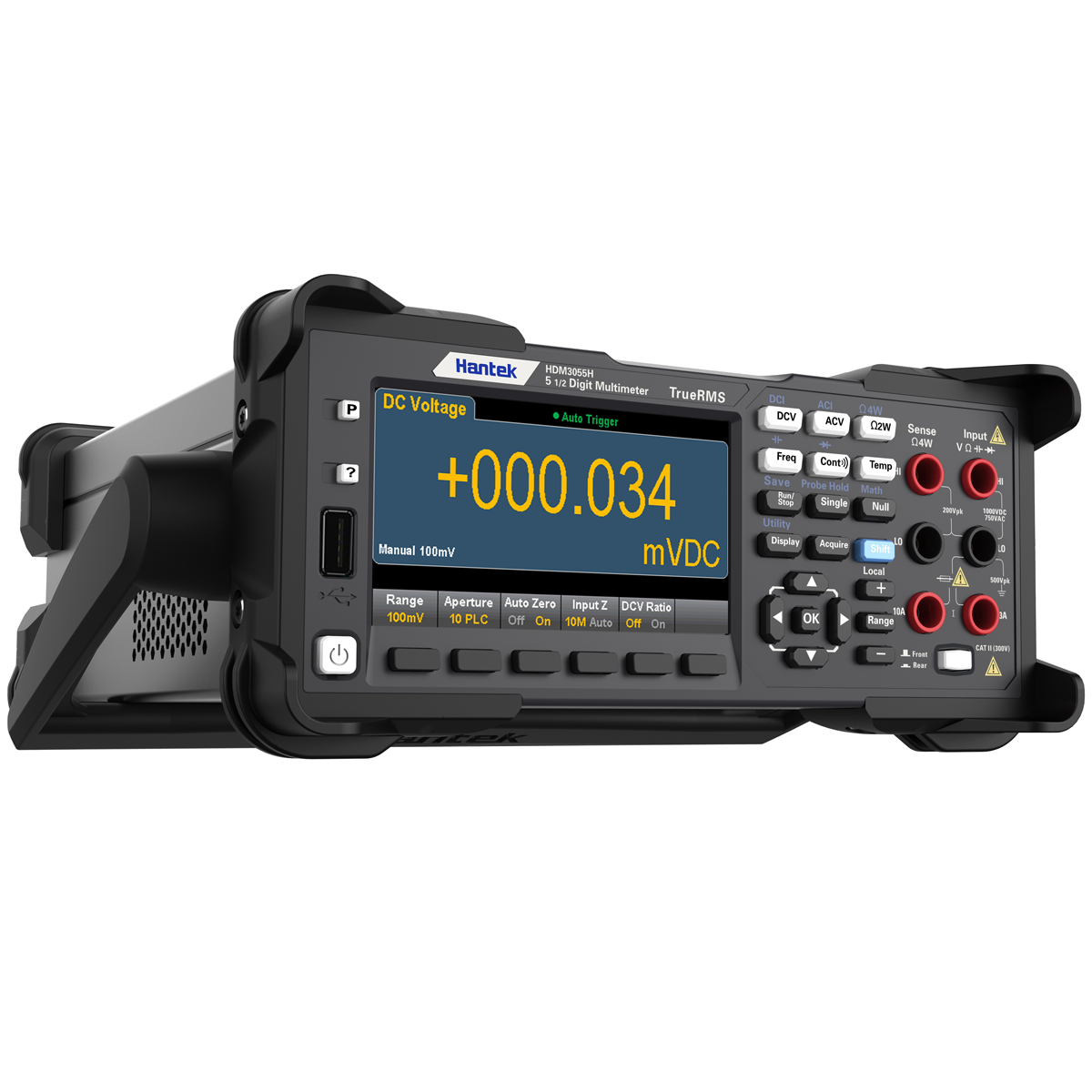

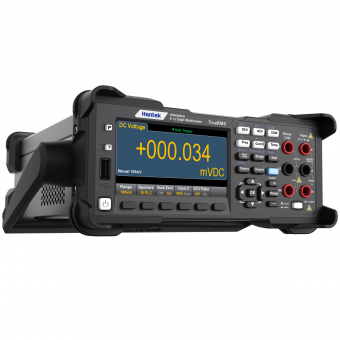

Цифровой мультиметр Hantek cерия HDM3055

Мультиметр с показаниями 5 1/2 и высоким разрешением 1 мкВ; Высокоскоростная частота дискретизации 30 квыб/с, что позволяет легко захватывать переходные сигналы; Два набора входных интерфейсов спереди и сзади, что обеспечивает удобство разводки проводов; Стандарт с гистограммой, гистограммой, диаграммой тренда и функциями статистики данных; Функция измерения двойного дисплея, синхронное отображение напряжения и частоты; Различные функции измерения: напряжение постоянного тока, напряжение переменного тока, постоянный ток, переменный ток, сопротивление 2 линий, сопротивление 4 линий, емкость, диод, подключение, частота, период, температура; 4,3-дюймовый цветной ЖК-экран; Простые операции, множество измерительных интерфейсов.

Особенности:

• Мультиметр с показаниями 5 1/2 и высоким разрешением 1 мкВ
• Высокоскоростная частота дискретизации 30 квыб/с, что упрощает захват переходных сигналов

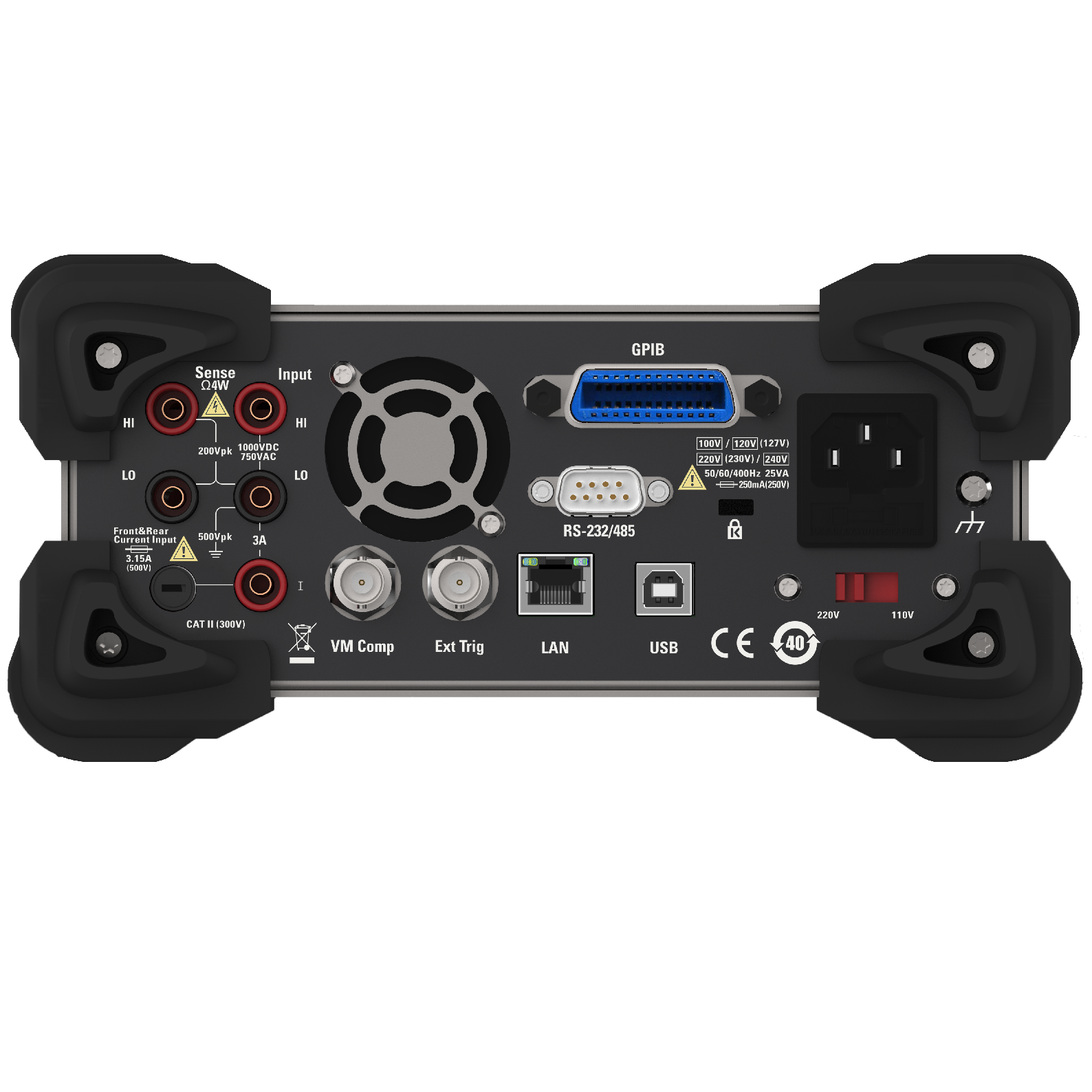

• Два набора входных интерфейсов спереди и сзади, что обеспечивает удобство размещения проводов
• Стандарт с гистограммой, гистограммой, диаграммой тренда и функциями статистики данных
• Функция измерения двойного дисплея, синхронное отображение напряжения и частоты
• Измерение среднеквадратичного значения переменного напряжения и истинного среднеквадратичного значения переменного тока
• Разрешение 0,1 мкВ, простое управление, гибкая настройка параметров
• Различные функции измерения: напряжение постоянного тока, напряжение переменного тока, постоянный ток, переменный ток, сопротивление 2 линий, сопротивление 4 линий, емкость, диод, подключение, частота, период, температура, с диапазоном тока до 10 А.

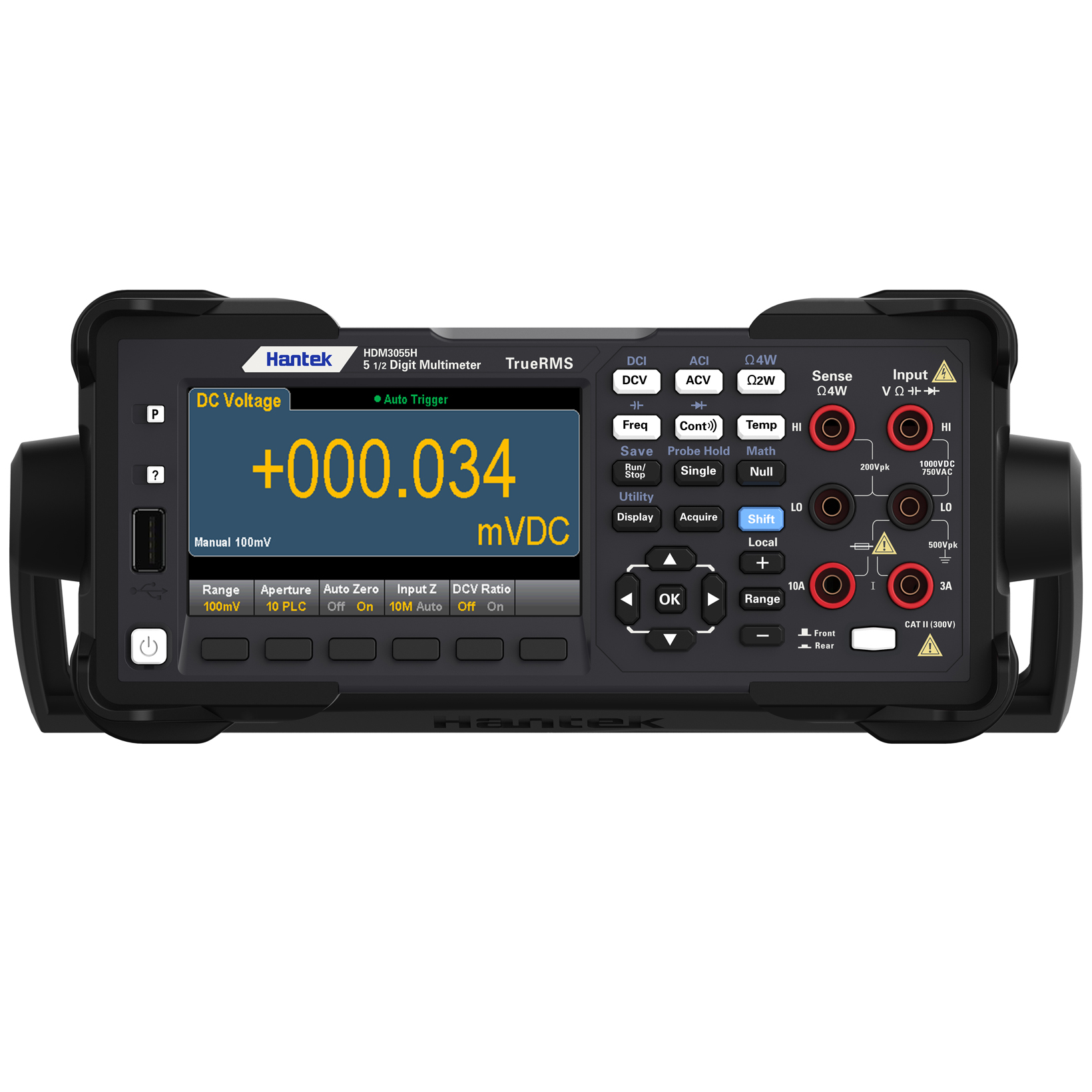

• 4,3-дюймовый цветной ЖК-экран
• Стандарт безопасности: CAT II 300 В
• Поддержка команды дистанционного управления SCPI, совместимая с основным набором команд мультиметра на рынке, стандартная с программным обеспечением управления компьютером верхнего уровня.
• Интерфейсы конфигурации: USB-устройство, USB-хост, LAN (HDM3055B), GPIB (HDM3055H)

Технические характеристики:

Технический индекс точности постоянного тока: ± (% показания + % диапазона)
Диапазон 1 / Частота	Испытательный ток или напряжение нагрузки	Входное сопротивление	1 год	Температурный коэффициент/°C
			23 ℃ ± 5 ° С	0 ℃-18 ℃
напряжение постоянного тока				28 ℃-55 ℃
100 мВ	—	10 МОм или >10 ГОм	0,018 + 0,008	0,0020 + 0,0008
1 В	—	10 МОм или >10 ГОм	0,015 + 0,005	0,0015 + 0,0008
10 В	—	10 МОм	0,015 +0,005	0,0020 + 0,0008
100 В	—	10 МОм	0,015 + 0,005	0,0020 + 0,0008
1000 В	—	10 МОм	0,015 + 0,005	0,0020 + 0,0008
сопротивление 2
100 Ом	1 мА	—	0,050 + 0,008	0,0060 + 0,0008
1 кОм	1 мА	—	0,050 + 0,008	0,0060 + 0,0005
10 кОм	100 мкА	—	0,050 + 0,005	0,0060 + 0,0005
100 кОм	10 мкА	—	0,050 + 0,005	0,0060 + 0,0005
1 МОм	5 мкА	—	0,060 + 0,005	0,0060 + 0,0005
10 МОм	500 нА	—	0,250 + 0,005	0,0250 + 0,0005
100 МОм	500 нА || 10 МОм	—	2,000 + 0,005	0,3000 + 0,0005
ОКРУГ КОЛУМБИЯ
100 мкА	<0,02 В	—	0,050 + 0,015	0,007 + 0,0015
1 мА	<0,2 В	—	0,050 + 0,007	0,007 + 0,0010
10 мА	<0,02 В	—	0,050 + 0,015	0,008 + 0,0015
100 мА	<0,2 В	—	0,050 + 0,007	0,008 + 0,0010
1 А	<0,1 В	—	0,100 + 0,015	0,012 + 0,0015
3 А	<0,3 В	—	0,250 + 0,007	0,015 + 0,0010
10 А	<0,02 В	—	0,250 + 0,007	0,015 + 0,0010
Прорыв 3
1 кОм	1 мА	—	0,100 + 0,100	0,005 + 0,005
Проверка диода 4
5 В	1 мА	—	0,05 + 0,03	0,005 + 0,005
Технический индекс ACprecision: ± (% показания + % диапазона)
Истинное среднеквадратичное значение напряжения переменного тока  5,6	Испытательный ток или напряжение нагрузки	Входное сопротивление	1 год	Температурный коэффициент/°C
			23 ℃± 5 °С	0 ℃-18 ℃
				28 ℃-55 ℃
Диапазон 100 мВ
20 Гц-45 Гц	—	—	1,00 + 0,10	0,02 + 0,02
45 Гц-10 кГц	—	—	0,20 + 0,10	0,02 + 0,02
10 кГц-30 кГц	—	—	1,50 + 0,30	0,05 + 0,02
30 кГц-100 кГц 7	—	—	3,00 + 0,30	0,10 + 0,02
Диапазон: 1 В, 10 В, 100 В и 750 В
20 Гц-45 Гц	—	—	1,00+0,10 8	0,02+0,02
45 кГц-10 кГц	—	—	0,20+0,10	0,02+0,02
10 кГц-30 кГц	—	—	1,50+0,30	0,05+0,02
30 кГц-100 кГц 3	—	—	3,00+0,30 9	0,10+0,02
Истинное среднеквадратичное значение переменного тока 2
Диапазон: 100 мкА-10 А
20 Гц-45 Гц	—	—	1,50 + 0,10	0,02+0,02
45 Гц-1 кГц	—	—	0,50 + 0,10	0,02+0,02
1 кГц-10 кГц 10	—	—	2,00 + 0,20	0,02+0,02
Частота: технический индекс ±(% чтения+3 отсчета)
Диапазон частот 11  : 100 мВ, 1 В, 10 В, 100 В и 750 В
20 Гц – 300 кГц 12	—	—	0,02+3	0,005
Разрешение по частоте	Частота		разрешение
Диапазон 13 : 100 мВ, 1 В, 10 В, 100 В и 750 В.	119,999 Гц		0,001 Гц
	1,19999 кГц		0,00001 кГц
	11,9999 кГц		0,0001 кГц
	119,999 кГц		0,001 кГц
	1.00000 МГц		0,00001 МГц
Емкость 1	Испытательный ток или тип пробника	Входное сопротивление	1 год	Температурный коэффициент/°C
			23 ℃± 5 °С	0 ℃-18 ℃
				28 ℃-55 ℃
1000 нФ	5  мкА _	—	1. + 0,5	0,02 + 0,001
10,00 нФ	5  мкА _	—	1 + 0,5	0,02 + 0,001
100,0 нФ	10  мкА _	—	1 + 0,5	0,02 + 0,001
1000 мкФ	100  мкА _	—	1 + 0,5	0,02 + 0,001
10 000 мкФ	1 мА	—	1 + 0,5	0,02 + 0,001
100,00 мкФ	1 мА	—	1 + 0,5	0,02 + 0,001

Технические индикаторы действительны в следующих случаях: предварительный нагрев в течение 90 минут, установка времени интегрирования на 10 или 100 NPLC, включение автоматического нуля. Температура для калибровки должна быть в пределах 18℃-28℃.
1. За исключением 1000 В пост. тока и 3 А/10 А пост. тока, все диапазоны имеют превышение диапазона на 20 %.
2. Технические индикаторы подходят для 4-проводного или 2-проводного измерения сопротивления. Однако, если заранее не нажать кнопку «Null» для устранения смещения, 2-проводное измерение сопротивления увеличит дополнительную погрешность на 0,2 Ом.
3. Непрерывное пороговое значение фиксируется менее 10 Ом и доступно только в режиме быстрого измерения.
4. Технические индикаторы подходят только для измерения напряжения на входной клемме и доступны только в режиме быстрого измерения.
5. За исключением 750 В переменного тока и ACI 3A/10A, все диапазоны имеют превышение диапазона на 20%.
6. Если диапазон измерения не 750 В, технические показатели действительны только в том случае, если входной сигнал является синусоидальным сигналом и его амплитуда >5% от текущего диапазона измерения.
При выборе диапазона 750 В входной сигнал должен быть выше 50 В (среднеквадратичное значение).
7. При частоте входного сигнала > 30 кГц и амплитуде входного сигнала < 10% от текущего диапазона измерения возникает дополнительная ошибка. Если частота составляет 30 кГц ~ 100 кГц, каждый 1 кГц будет увеличивать дополнительную ошибку на 0,003% диапазона.
8. Входное напряжение < 200 В (среднеквадратичное значение)
9. Входное напряжение < 300 В (среднеквадратичное значение)
10. Технические показатели подходят для частоты < 5 кГц. Частота >= 5 кГц является типичным значением.
11. Частоты до 1 МГц могут быть измерены при подаче сигнала 0,5 В (среднеквадратичное значение) на шестерню 100 мВ / 1 В.
12. Технические индикаторы подходят для всех передач, когда входной сигнал > 10% диапазона, кроме специально указанных передач. Технические индикаторы для диапазона 100 мВ можно применять только при входном сигнале от 100 мВ до 120 мВ. При входном сигнале от 10 мВ до 100 мВ число индикатора следует умножить на 10.
13. Частота до 1 МГц можно измерить, когда входной сигнал 0,5 В среднеквадратичного значения находится на передаче 100 мВ / 1 В.
