Электронная нагрузка постоянного тока высокой мощности GW Instek серии PEL-5000G

Одноканальная электронная нагрузка серии GW Instek PEL-5000G обеспечивает модели 150 В/600 В/1200 В с диапазоном мощности от 4 кВт до 6 кВт. PEL-5000G имеет в общей сложности 9 моделей с различными комбинациями мощности, напряжения и тока. Он может тестировать и проверять характеристики аккумуляторов, зарядных устройств/станций для электромобилей и аккумуляторов электромобилей. PEL-5000G поддерживает параллельное подключение для одинаковых спецификаций напряжения и различных моделей мощности. PEL-5000G может поддерживать до 8 устройств, подключенных параллельно, для обеспечения максимальной мощности 48 кВт.

Для сценария тестирования зарядного устройства аккумулятора PEL-5000G специально обеспечивает четыре режима разряда аккумулятора, а именно режим тестирования CV+Current Limit, режим тестирования CV+Power Limit, режим CC и режим CP. Пользователи могут выбрать подходящий режим тестирования в соответствии с требованиями тестирования.

Для функции разряда батареи пользователи могут установить напряжение отключения разряда, время разряда или разрядную емкость (Ач) в режиме CC или CP, чтобы соответствовать требованиям тестирования батареи.

Для соответствия требованиям проверки различных DUT, PEL-5000G предоставляет ряд тестовых функций, режим испытания импульсным током, автоматизированные функции тестирования OCP, OPP и функцию хранения 150 наборов параметров. Модель PEL-5000G на 1200 В не только обеспечивает полную выходную мощность при 1000 В, но и обеспечивает 60% выходной мощности при выходе 1200 В, что выше, чем 50% выходной мощности других производителей аналогичных электронных нагрузок.

Высоковольтные батареи или зарядные устройства, напрямую подключенные к электронной нагрузке, могут повредить электронную нагрузку. PEL-5000G имеет встроенный плавный стартер, который не только защищает нагрузку постоянного тока, но и экономит пользователю затраты на установку и время настройки для измерения на моделях 600 В/1200 В.

Интерфейсы связи, поддерживаемые PEL-5000G, включают GPIB, RS232, USB и LAN. Мощность, напряжение и ток каждой модели показаны в следующей таблице:

Power / Voltage	150 V		600 V		1200 V
4 kW	PEL-5004G-150-400	(400 A)	PEL-5004G-600-280	(280 A)	PEL-5004G-1200-160	(160 A)
5 kW	PEL-5005G-150-500	(500 A)	PEL-5005G-600-350	(350 A)	PEL-5005G-1200-200	(200 A)
6 kW	PEL-5006G-150-600	(600 A)	PEL-5006G-600-420	(420 A)	PEL-5006G-1200-240	(240 A)



Электронная нагрузка постоянного тока высокой мощности GW Instek серии PEL-5000G

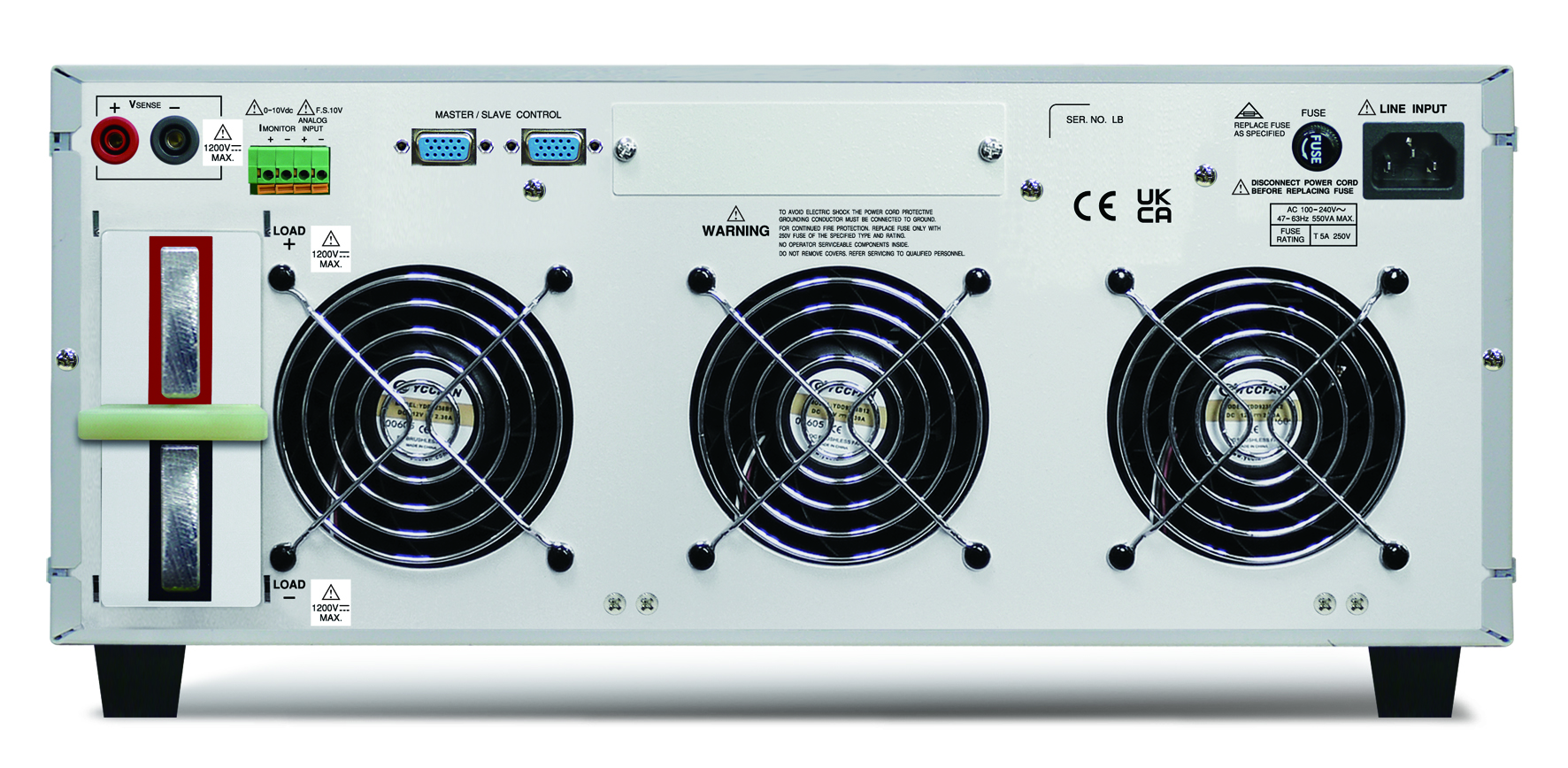

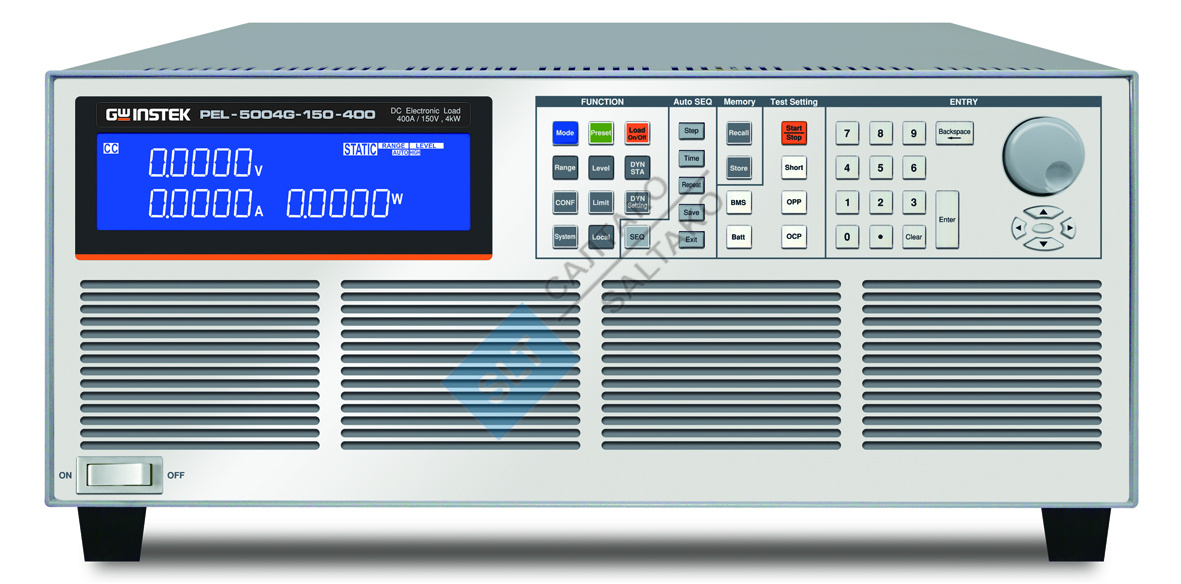

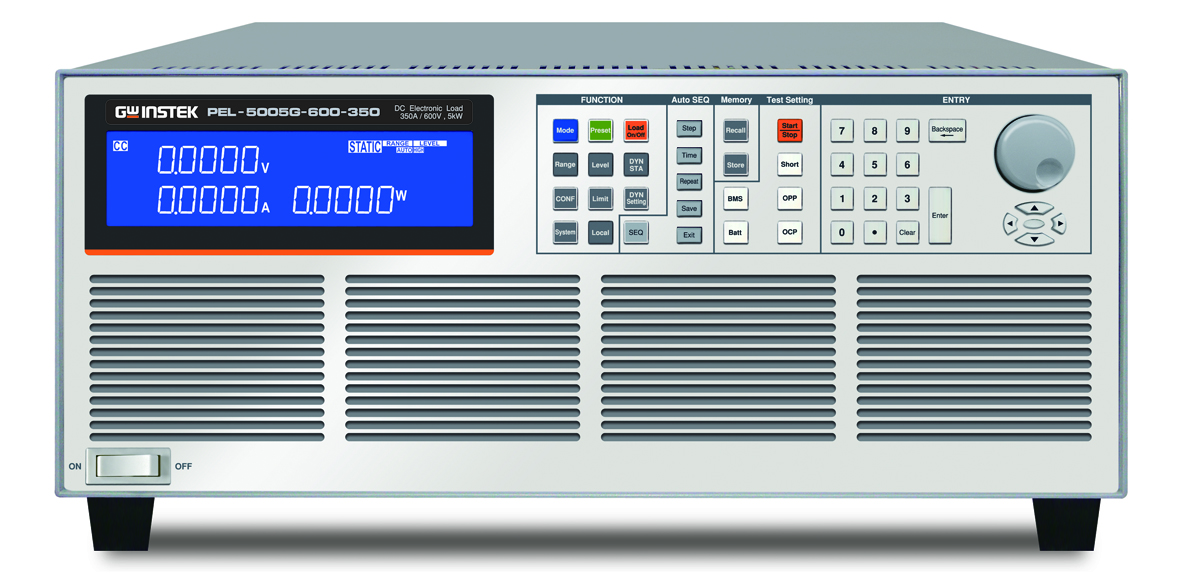

Модели: PEL-5004G-150-400 PEL-5005G-150-500 PEL-5006G-150-600 PEL-5004G-600-280 PEL-5005G-600-350 PEL-5006G-600-420 PEL-5004G-1200-160 PEL-5005G-1200-200 PEL-5006G-1200-240
