Компактная нагрузка постоянного тока высокой мощности GW Instek PEL-5000C

GW Instek PEL-5000C Максимальная мощность до 192 кВт
До 8 устройств параллельного управления «ведущий/ведомый»
5-значный цифровой измеритель напряжения, тока и мощности
Большой ЖК-дисплей
Отображение значения напряжения, тока и мощности одновременно
Подходит для тестирования регуляторов коэффициента мощности (PFC) (модели 600 В, 1200 В)
Автоматически выполнять тест OCP, OPP
Значение состояния включения питания может быть установлено
Постоянный ток, постоянное сопротивление, постоянное напряжение, постоянная мощность, постоянный ток + постоянное напряжение, постоянная мощность + постоянное напряжение, динамический режим и режим короткого замыкания
Время короткого замыкания можно установить во время теста на короткое замыкание.
Защита от перегрузки по току, перегрузки по мощности, перегрева и предупреждения о перенапряжении
Индикация полярности напряжения может быть установлена на положительное значение («+») или отрицательное значение («-»).
Поддержка MPPT-теста солнечной панели
Дополнительный интерфейс: GPIB, RS232, USB, LAN

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Одноканальная электронная нагрузка серии GW Instek PEL-5000C обеспечивает модели 150 В/ 600 В/ 1200 В с диапазоном мощности 6 кВт ~ 24 кВт. PEL-5000C имеет в общей сложности 24 модели с различными комбинациями мощности, напряжения и тока. Он может тестировать и проверять характеристики аккумуляторов, зарядных устройств/станций для электромобилей, аккумуляторов для электромобилей и солнечных панелей. PEL-5000C поддерживает параллельное подключение для одинаковых спецификаций напряжения и различных моделей мощности. PEL-5000C может поддерживать до 8 блоков, подключенных параллельно, для обеспечения максимальной мощности 192 кВт.
Для сценария тестирования аккумулятора PEL-5000C специально предоставляет четыре режима разряда аккумулятора, а именно режим тестирования разряда аккумулятора CC+CV, режим тестирования разряда аккумулятора CP+CV, режим тестирования разряда аккумулятора CC+ UVP и режим тестирования разряда аккумулятора CP+ UVP. Пользователи могут выбрать подходящий режим тестирования в соответствии с требованиями тестирования. В дополнение к четырем режимам разряда аккумулятора PEL-5000C также предоставляет режимы разряда по времени, импульсного разряда и разряда RAMP. Пользователи могут установить время разряда или разряд в режиме импульсного тока или даже установить скорость нарастания/спада тока разряда. Эти функции могут быть очень гибкими при моделировании формы волны тока разряда аккумулятора при работе электромобиля.

Для соответствия требованиям проверки различных DUT, PEL-5000C предоставляет множество функций тестирования, включая режим тестирования пускового тока, режим тестирования MPPT солнечной панели, автоматизированные функции тестирования OCP, OPP и функцию хранения 150 наборов параметров. Модель 1200 В PEL-5000C не только обеспечивает полную выходную мощность при 1000 В, но и обеспечивает 60% выходной мощности при выходе 1200 В, что выше, чем 50% выходной мощности других производителей аналогичных электронных нагрузок. Высоковольтные батареи или зарядные устройства, напрямую подключенные к электронной нагрузке, могут привести к повреждению электронной нагрузки. PEL-5000C имеет встроенный плавный пускатель, который не только защищает нагрузку постоянного тока, но и экономит затраты пользователя на установку и время настройки для измерения.

PEL-5006C-150-600	150V,600A,6kW	High Power DC Electronic Load
PEL-5008C-150-800	150V,800A,8kW	High Power DC Electronic Load
PEL-5010C-150-1000	150V,1000A,10kW	High Power DC Electronic Load
PEL-5012C-150-1200	150V,1200A,12kW	High Power DC Electronic Load
PEL-5015C-150-1500	150V,1500A,15kW	High Power DC Electronic Load
PEL-5018C-150-1800	150V,1800A,18kW	High Power DC Electronic Load
PEL-5020C-150-2000	150V,2000A,20kW	High Power DC Electronic Load
PEL-5024C-150-2000	150V,2000A,24kW	High Power DC Electronic Load
PEL-5006C-600-420	600V,420A,6kW	High Power DC Electronic Load
PEL-5008C-600-560	600V,560A,8kW	High Power DC Electronic Load
PEL-5010C-600-700	600V,700A,10kW	High Power DC Electronic Load
PEL-5012C-600-840	600V,840A,12kW	High Power DC Electronic Load
PEL-5015C-600-1050	600V,1050A,15kW	High Power DC Electronic Load
PEL-5018C-600-1260	600V,1260A,18kW	High Power DC Electronic Load
PEL-5020C-600-1400	600V,1400A,20kW	High Power DC Electronic Load
PEL-5024C-600-1680	600V,1680A,24kW	High Power DC Electronic Load
PEL-5006C-1200-240	1200V,240A,6kW	High Power DC Electronic Load
PEL-5008C-1200-320	1200V,320A,8kW	High Power DC Electronic Load
PEL-5010C-1200-400	1200V,400A,10kW	High Power DC Electronic Load
PEL-5012C-1200-480	1200V,480A,12kW	High Power DC Electronic Load
PEL-5015C-1200-600	1200V,600A,15kW	High Power DC Electronic Load
PEL-5018C-1200-720	1200V,720A,18kW	High Power DC Electronic Load
PEL-5020C-1200-800	1200V,800A,20kW	High Power DC Electronic Load
PEL-5024C-1200-960	1200V,960A,24kW	High Power DC Electronic Load

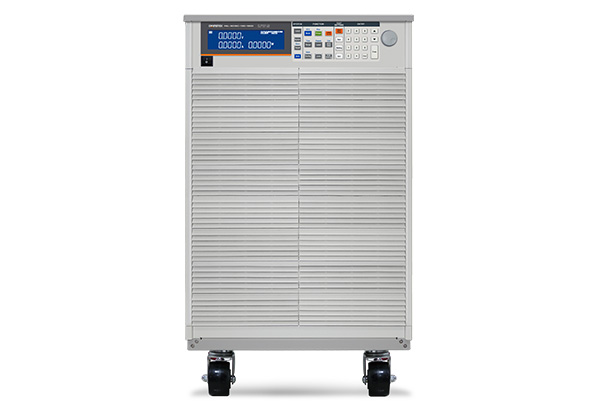

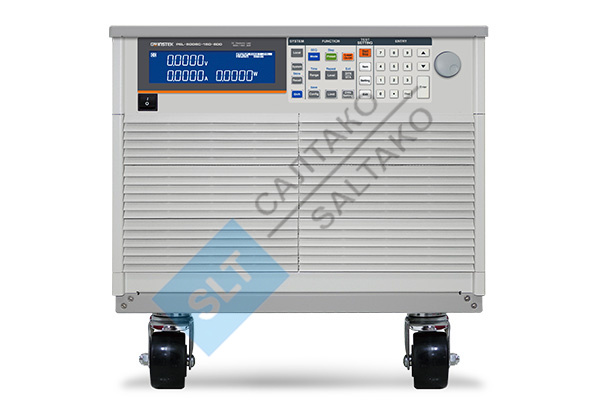

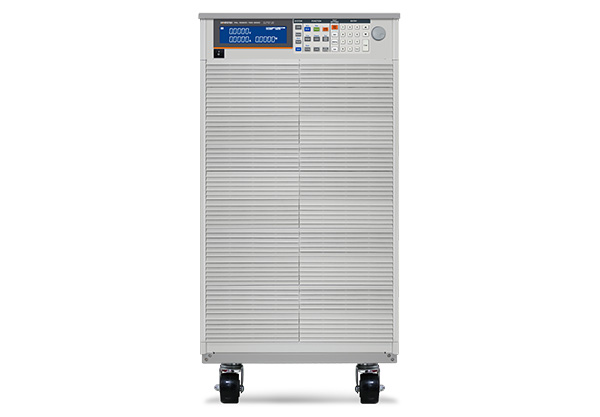

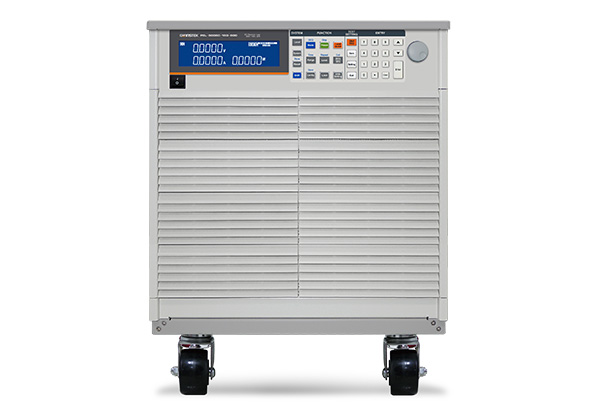

Компактная нагрузка постоянного тока высокой мощности GW Instek PEL-5000C

Модели:
PEL-5006C-150-600
PEL-5008C-150-800
PEL-5010C-150-1000
PEL-5012C-150-1200
PEL-5015C-150-1500
PEL-5018C-150-1800
PEL-5020C-150-2000
PEL-5024C-150-2000
PEL-5006C-600-420
PEL-5008C-600-560
PEL-5010C-600-700
PEL-5012C-600-840
PEL-5015C-600-1050
PEL-5018C-600-1260
PEL-5020C-600-1400
PEL-5024C-600-1680
PEL-5006C-1200-240
PEL-5008C-1200-320
PEL-5010C-1200-400
PEL-5012C-1200-480
PEL-5015C-1200-600
PEL-5018C-1200-720
PEL-5020C-1200-800
PEL-5024C-1200-960

Документы

PEL-5000C_Spec_V2_E_20220119 Размер: 273,7 кб

Характеристики

Ток (нагрузка), А	2000
Напряжение (нагрузка), В	1200
Мощность (нагрузка), Вт	24000
