Программируемая электронная нагрузка постоянного тока GW Instek PEL-2000A

PEL-2004A и PEL-2002A — это многоканальные программируемые электронные нагрузки постоянного тока с модульной структурой. Серия PEL-2000A разработана для удовлетворения продолжающегося перехода к высокоскоростной работе на современном рынке полупроводников. Поскольку блоки питания, преобразователи постоянного тока и батареи, которые управляют полупроводниковыми схемами, должны следовать этому переходу, проектирование источников питания, проверка качества и сертификация характеристик с использованием высокоскоростных нагрузок стали необходимыми.

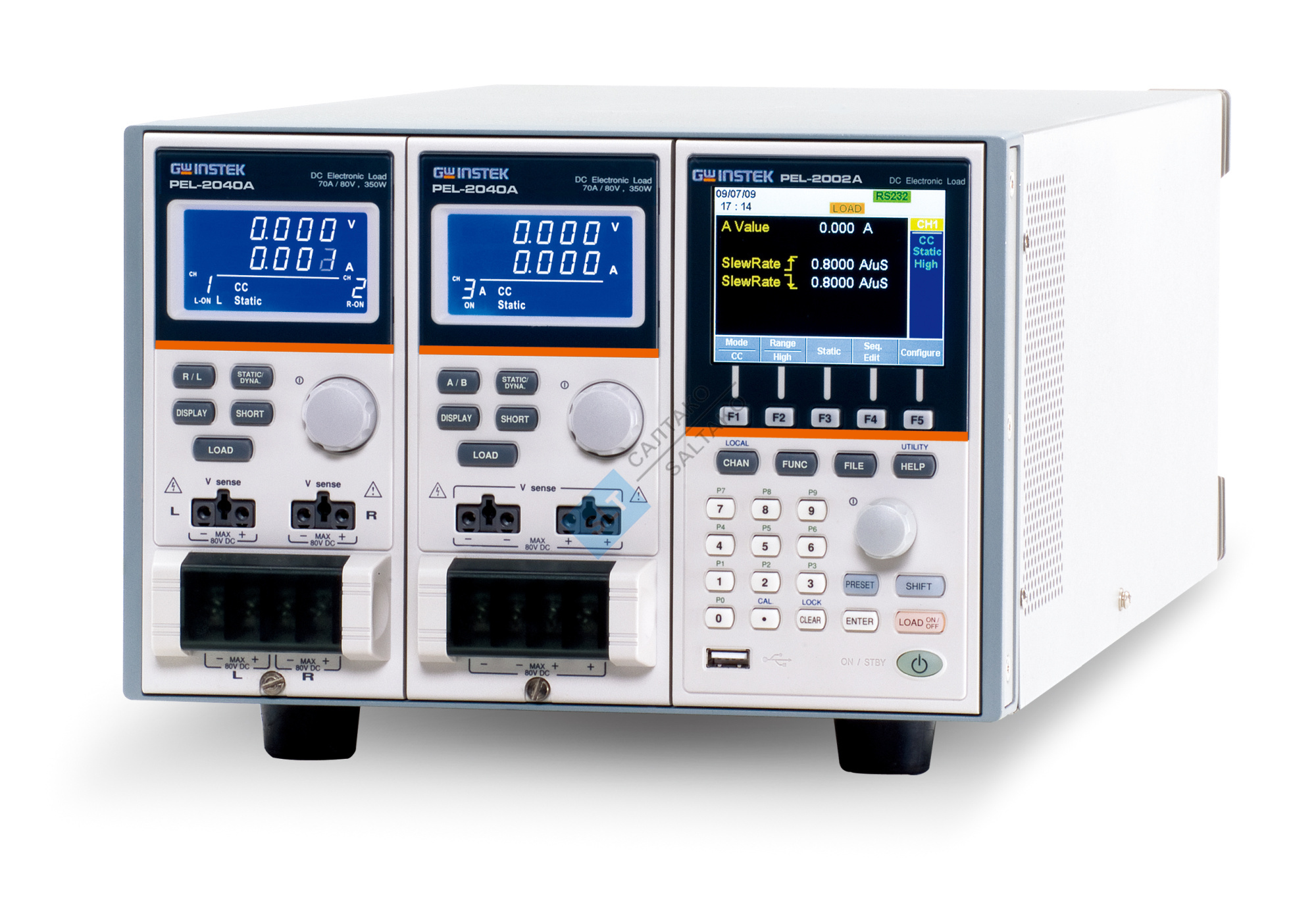

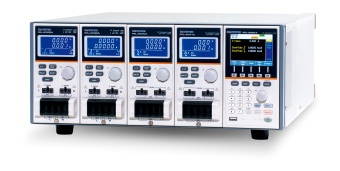

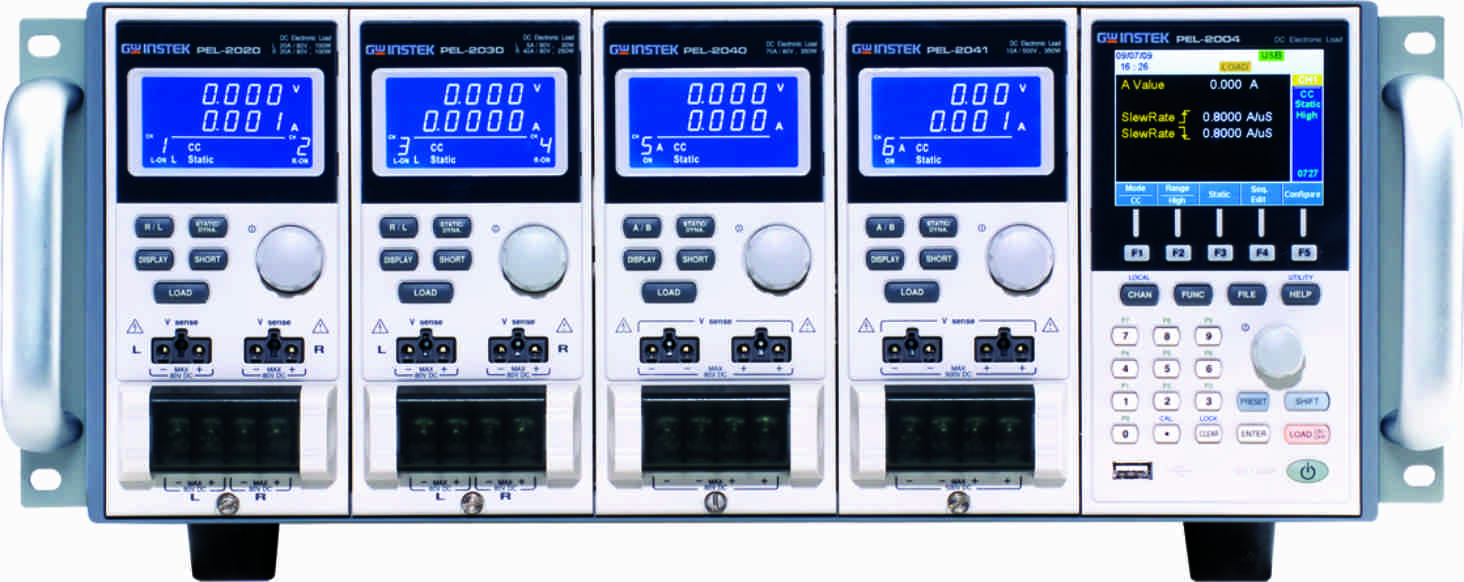

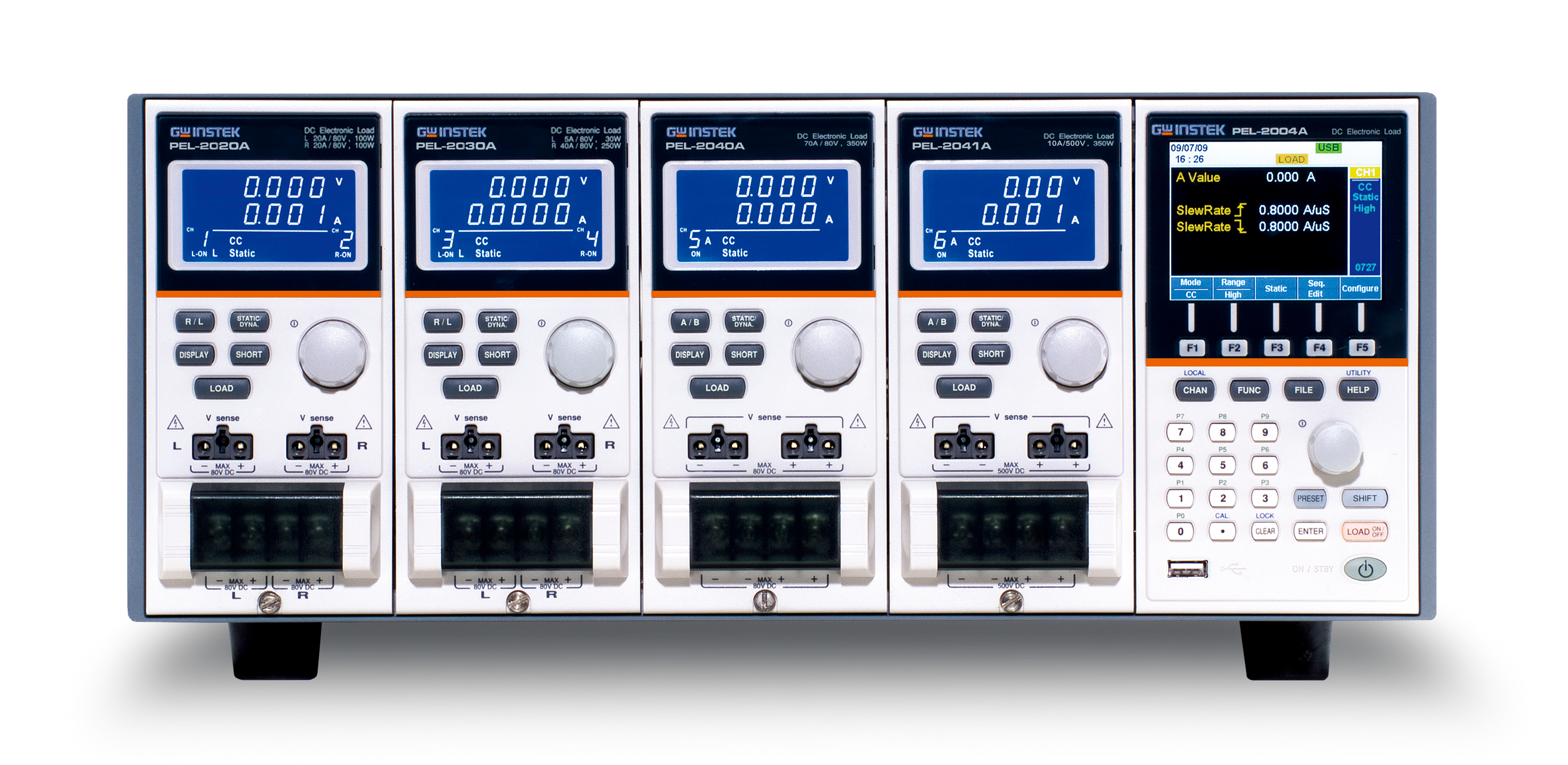

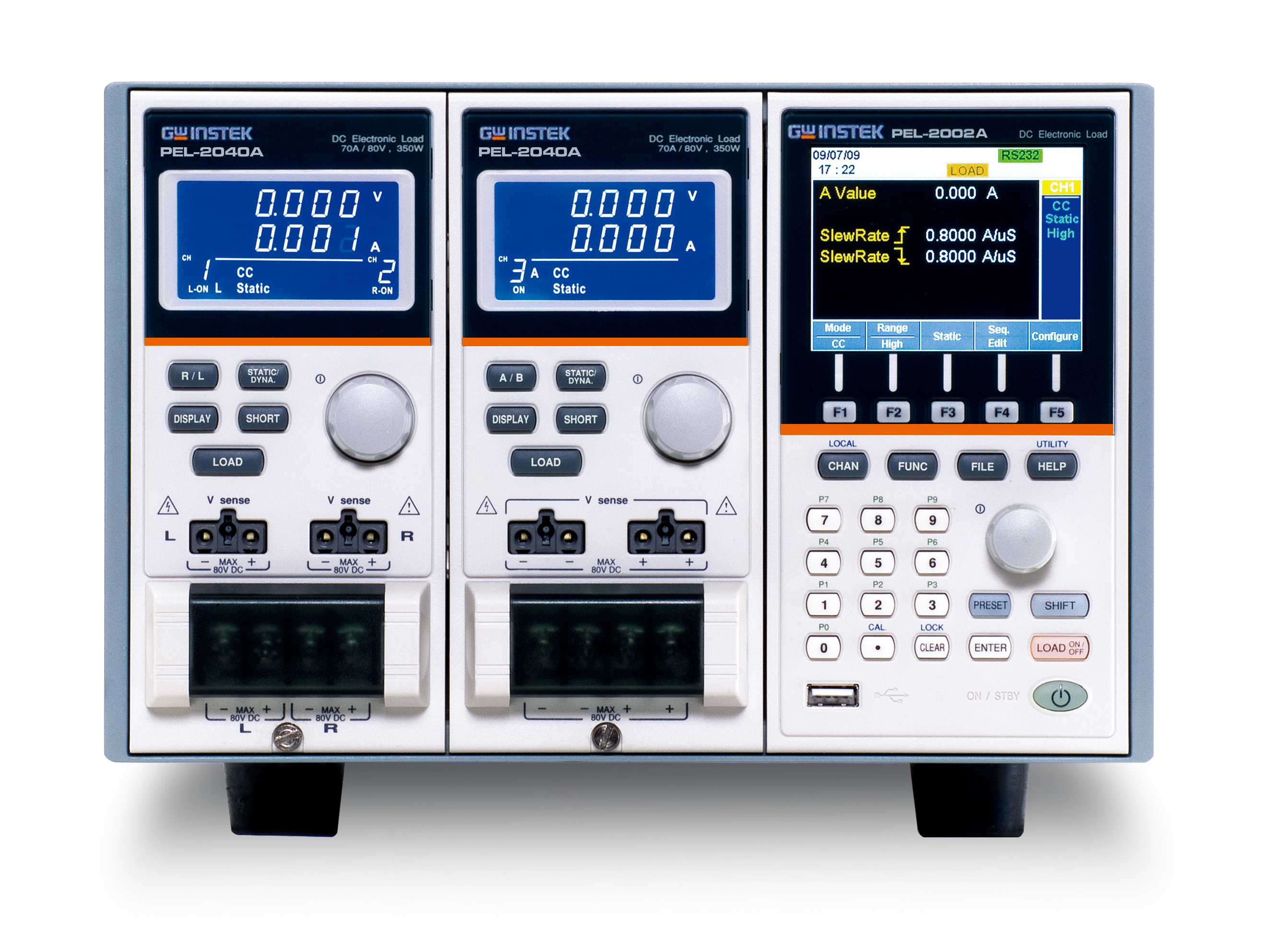

     Серия PEL-2000A включает два типа мейнфреймов и 4 типа модулей нагрузки для гибкого удовлетворения потребностей пользователей. Любая комбинация модулей нагрузки может использоваться с мейнфреймом для настройки испытательной системы на основе количества каналов и максимальной мощности нагрузки, напряжения и тока каждого канала. Несколько нагрузок могут быть подключены параллельно для обеспечения более мощной нагрузки для тестирования более высоких выходов источника питания. Эта гибкость значительно снижает инвестиции, необходимые для будущих проектов с различными требованиями к питанию. PEL-2004A представляет собой 4-слотовый мейнфрейм с главным блоком управления для размещения 4 модулей нагрузки, в то время как PEL-2002A представляет собой 2-слотовый мейнфрейм с главным блоком управления для размещения 2 модулей нагрузки. Когда PEL-2004A сконфигурирован с 4 модулями нагрузки мощностью 350 Вт каждый, серия PEL-2000A способна поглощать до 1,4 кВА мощности.

     Для более высокой нагрузочной способности мейнфреймы могут быть соединены вместе параллельно с помощью стандартных 20-контактных разъемов MIL. Максимум 5 мейнфреймов, включая один главный и 4 подчиненных, могут быть соединены вместе, чтобы создать общую нагрузочную способность 7 кВт для приложений с высоким током и высокой мощностью. Используя 4 двухканальных нагрузочных модуля, PEL-2004A может одновременно тестировать 8 выходов источника питания. Функция последовательности позволяет каждому каналу изменять свой приемник нагрузки в соответствии с предопределенной последовательностью со скоростью до 100 с на шаг.

     Каждая последовательность может работать одновременно под управлением одного тактового генератора. Это одна из самых мощных функций PEL-2000A ASeries, поскольку она способна реалистично имитировать нагрузку многовыходного источника питания. В динамическом режиме ток нагрузки или сопротивление нагрузки пульсируют между двумя предустановленными уровнями с предустановленной скоростью до 25 с на шаг. Это часто используется в качестве стандартной процедуры тестирования для проверки реакции источника питания на быстрые изменения нагрузки. Самое замечательное, что несколько каналов нагрузки могут быть подключены параллельно для синхронного запуска динамических тестов под одним тактовым генератором. Эта параллельная динамическая функциональность обеспечивает гибкость для выполнения динамических тестов для мощного источника питания без необходимости использования другой мощной нагрузки.

     Серия PEL-2000A включает ряд режимов защиты: защита от перегрузки по току (OCP), защита от перенапряжения (OVP), защита от перегрузки по мощности (OPP), защита от обратного напряжения (RVP) и защита от пониженного напряжения (UVP). Режимы защиты полезны для защиты как модулей нагрузки, так и DUT. Зуммер может быть установлен при срабатывании защиты. При срабатывании режима защиты блок нагрузки отобразит аварийный сигнал и прекратит подавать ток/напряжение. Когда блок нагрузки работает в режиме CR или CV, блоку может потребоваться защита от перегрузки по току, чтобы предотвратить подачу чрезмерного тока. Защита от перегрузки по току не позволяет нагрузке подавать ток больше рекомендуемого предела и предотвращает повреждение нагрузки из-за выгорания.

     Защита от перенапряжения используется для ограничения величины падения напряжения. Если срабатывает OVP, нагрузка серии PEL-2000A перестанет понижать напряжение. Защита от перенапряжения используется, когда входная мощность превышает технические характеристики нагрузки. При срабатывании OPP мощность перестает понижаться. Защита от обратного напряжения предотвращает повреждение серии PEL-2000A от обратного напряжения до указанного номинала. При срабатывании защиты от обратного напряжения будет звучать звуковой сигнал до тех пор, пока обратное напряжение не будет снято. Защита от пониженного напряжения отключит нагрузку, когда напряжение упадет ниже установленного предела. Функция Go/NoGo доступна для постоянного мониторинга результатов испытаний.

     Если результат теста выходит за пределы заданного диапазона пределов, на дисплее отобразится индикация «No Go» и сигнал «No Go» может быть отправлен через интерфейс D-SUB для управления внешним устройством. Эта функция Go/NoGo доступна для режимов CC, CV и CR. В режиме «Program» можно редактировать 12 программ, каждая из которых содержит 10 ячеек памяти настроек панели, для создания рабочих процедур для повторяющихся тестов. После выполнения программы на экране будут показаны результаты всех этапов теста, а также суждения Go/NoGo.

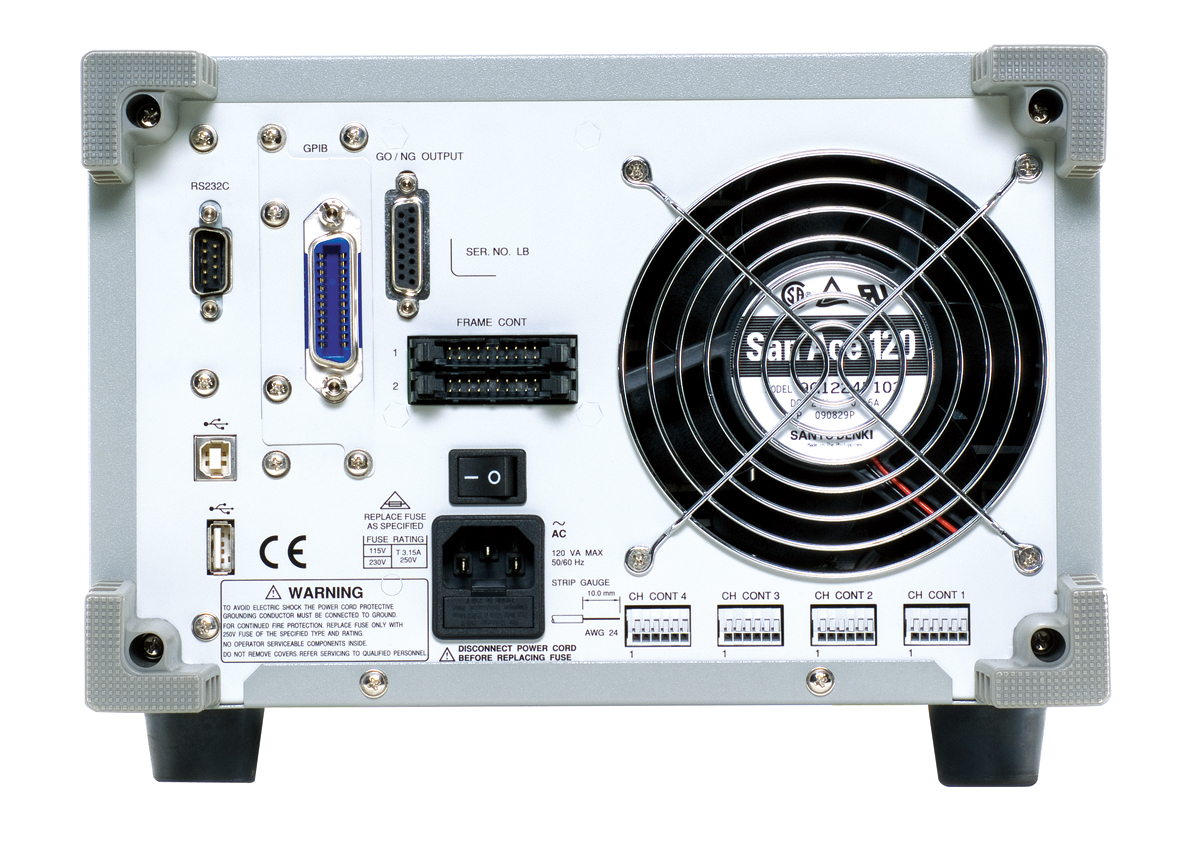

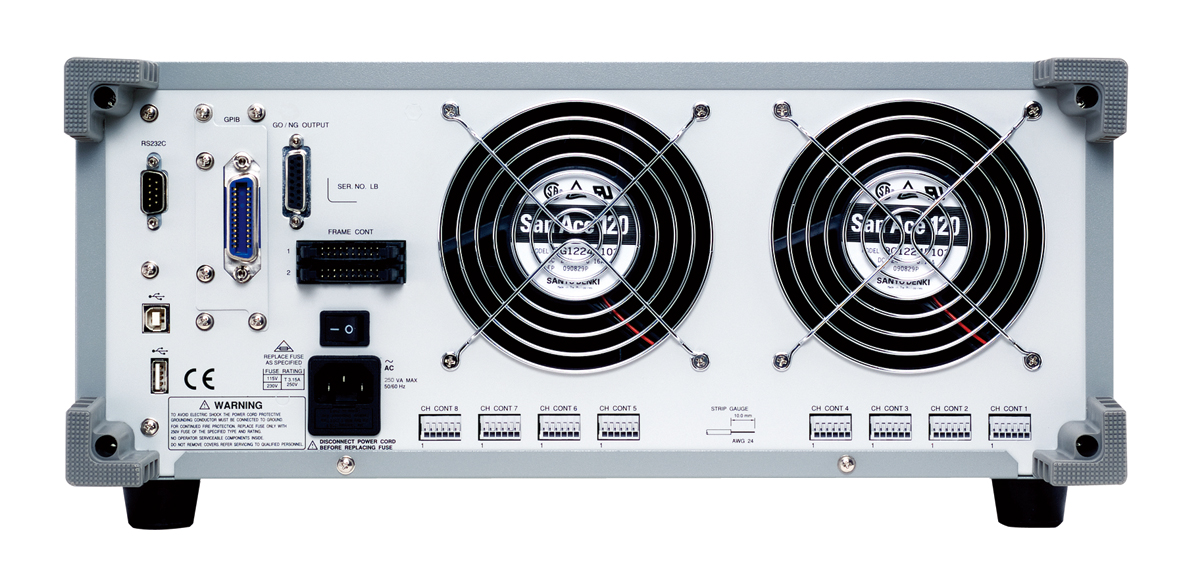

     Для внешнего управления и конфигурации системы серия PEL-2000A имеет интерфейсы USB и RS-232 в стандартной комплектации, а также LAN и GPIB в качестве опции. Драйвер LabView и программное обеспечение Data Logging PC поддерживаются для всех доступных интерфейсов. Каждый канал имеет аналоговый разъем управления/мониторинга на задней панели для внешнего включения/выключения нагрузки и внешнего контроля входного тока и напряжения нагрузки.

Информация для заказа:

PEL-2002A     2-Slot Programmable D.C. Electronic Load Mainframe

PEL-2004A     4-Slot Programmable D.C. Electronic Load Mainframe

PEL-2020A     200W, Dual Channel D.C. Electronic Load Module, (1~80V, 20A, 100W) x2

PEL-2030A      200W, Dual Channel D.C. Electronic Load Module, (1~80V, 5A, 30W) & (1~80V, 40A, 250W)

PEL-2040A      350W, Single Channel D.C. Electronic Load Module, (1~80V, 70A, 350W)

PEL-2041A      350W, Single Channel D.C. Electronic Load Module, (2.5~500V, 10A, 350W)

PEL-2020B      200W, Dual Channel D.C. Electronic Load Module, (1~80V, 20A, 100W) x2

PEL-2030B      200W, Dual Channel D.C. Electronic Load Module, (1~80V, 5A, 30W) & (1~80V, 40A, 250W)

PEL-2040B      350W, Single Channel D.C. Electronic Load Module, (1~80V, 70A, 350W)

PEL-2041B      350W, Single Channel D.C. Electronic Load Module, (2.5~500V, 10A, 350W)

Программируемая электронная нагрузка постоянного тока GW Instek PEL-2000A

Модели:

PEL-2002A
PEL-2004A
PEL-2020A
PEL-2030A
PEL-2040A
PEL-2041A
PEL-2020B
PEL-2030B
PEL-2040B
PEL-2041B
