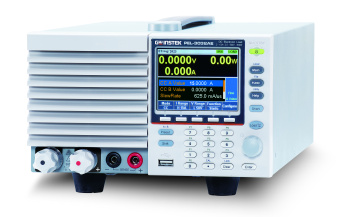

Программируемая электронная нагрузка постоянного тока PEL-3000AE

GW Instek запускает новую серию программируемых одноканальных электронных нагрузок PEL-3000AE. В этой серии PEL-3031AE обеспечивает 300 Вт (1 В ~ 150 В / 60 А), а PEL-3032AE обеспечивает 300 Вт (2,5 В ~ 500 В / 15 А) токовой нагрузки. Унаследованный от серии PEL-3000, PEL-3000AE имеет легко читаемую ЖК-панель и удобный интерфейс. Эта модель отличается высокой скоростью и точностью измерения для электронных компонентов, аккумуляторов, портативных зарядных устройств и продуктов питания, требующих низкого или  среднего энергопотребления.

Серия PEL-3000AE предназначена для работы с током от 60 мА и предназначена для измерительных приложений, включая зарядные устройства, адаптеры, различное оборудование для электропитания и портативные зарядные устройства.

PEL-3000AE имеет семь режимов работы. Среди них четыре основных режима работы: постоянный ток, постоянное напряжение, постоянное сопротивление и постоянная мощность. Три других комбинированных режима работы: постоянный ток + постоянное напряжение, постоянное сопротивление + постоянное напряжение, постоянная мощность + постоянное напряжение. Пользователи могут выбирать режимы работы на основе требований к испытаниям продукции. В режиме CC электронная нагрузка будет подавать постоянный ток в соответствии с установленным значением тока; в режиме CV электронная нагрузка будет пытаться подавать достаточный ток для управления напряжением источника до запрограммированного значения; в режиме CR электронная нагрузка будет подавать ток, линейно пропорциональный входному напряжению в соответствии с установленным значением сопротивления; в режиме CP электронная нагрузка инициирует операцию по снижению мощности нагрузки (напряжение нагрузки x ток нагрузки) в соответствии с запрограммированной настройкой мощности.

Для удовлетворения требований различных условий тестирования статическая функция предназначена для стока постоянного тока; динамическая функция предназначена для периодического переключения между двумя условиями стока, а функция последовательности предназначена для проведения тестов для более чем двух условий стока. Функцию последовательности можно разделить на обычную последовательность и быструю последовательность. Обычный порядок является наиболее гибким средством создания сложных последовательностей, которые могут помочь пользователям установить набор изменяющихся условий стока тока на основе различных условий стока (режим CC, CR, CV или CP) и времени (регулируемый диапазон: от 1 мс до 999 ч 59 мин 59 с).

Быстрая последовательность позволяет установить временное разрешение 25 мкс для наименьшего шага. Установка параметров для нескольких шагов может имитировать последовательные изменения тока различных реальных условий нагрузки. Например, при использовании электронной нагрузки для тестирования источника питания электроинструмента мы можем сначала получить формы сигналов с помощью осциллографа и токового зонда от инструмента, а затем использовать полученные формы сигналов для редактирования имитированных форм сигналов тока с помощью функции последовательности электронной нагрузки, чтобы протестировать электроинструмент и проанализировать его рабочее состояние. Функция плавного пуска позволяет пользователям определять время нарастания тока, которое должно определять необходимое время для достижения установленного тока,  сопротивления или значения мощности электронной нагрузки. Установка надлежащего времени нарастания для плавного пуска эффективна для противодействия колебаниям выходного напряжения, вызванным переходным выходным током DUT (источника питания). Стоит отметить, что обычные нагрузки постоянного тока не имеют функции плавного пуска.

При проведении высокоскоростной операции стока тока индуктивный эффект на кабеле, соединяющем электронную нагрузку и DUT, приведет к переходному падению напряжения на входном терминале электронной нагрузки, следовательно, это приведет к немонотонному увеличению напряжения. Функция плавного пуска PEL-3000AE не только позволяет выходному напряжению монотонно увеличиваться, но и предотвращает возникновение пускового тока и скачков напряжения на DUT. Например, испытания с использованием источника питания, светодиода и нагрузки постоянного тока (активация функции плавного пуска) могут предотвратить повреждение светодиода пусковым током и скачками напряжения.

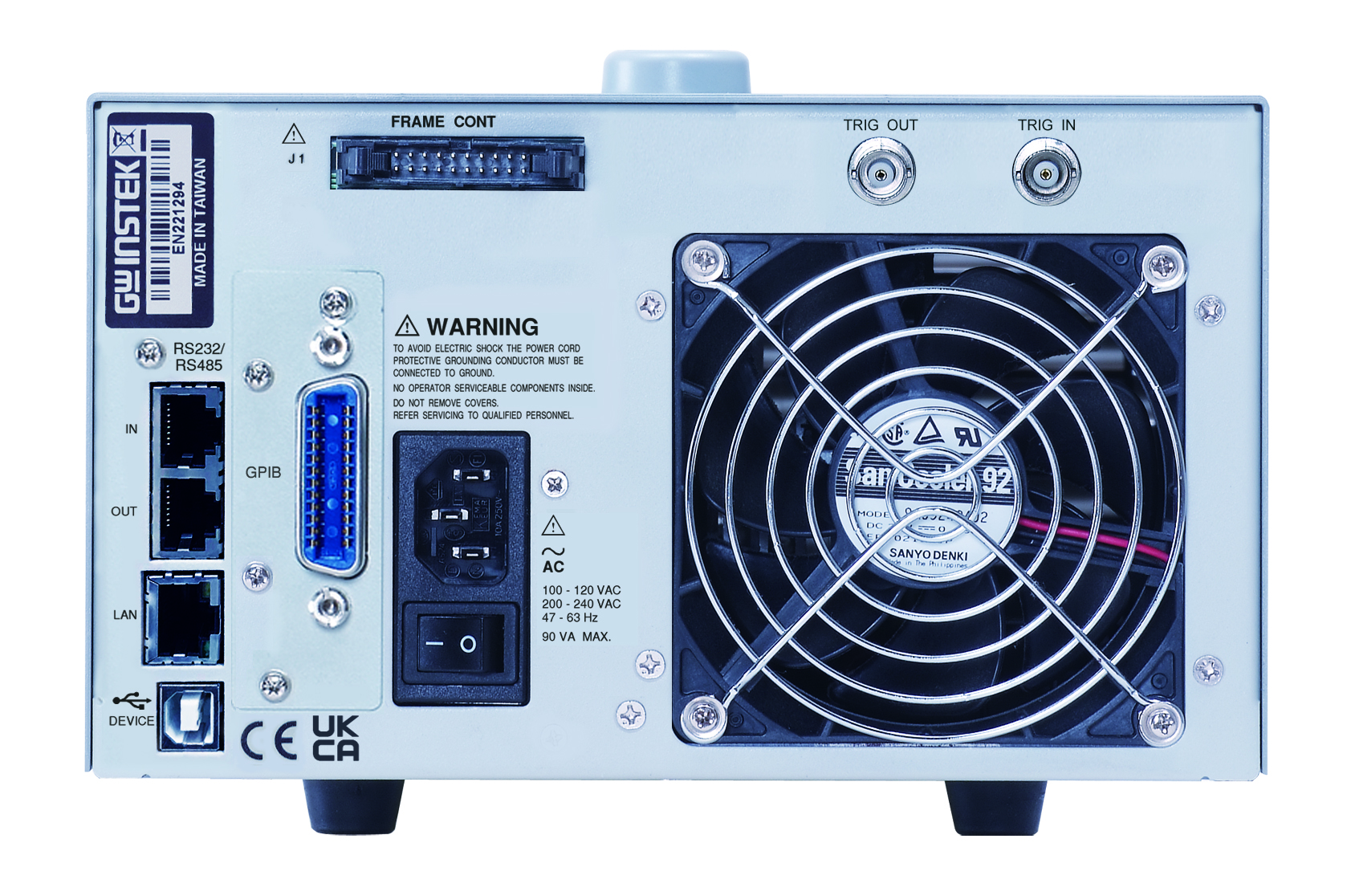

Встроенная автоматизация тестирования BATT PEL-3000AE обеспечивает приложения разряда аккумулятора более гибкой настройкой остановки разряда, а также скоростью нарастания и спада для настроек тока разряда. Автоматизация тестирования OCP, OPP для DUT (например,  источника питания) предоставляет пользователям значения измерений с высоким разрешением для проверки точки активации DUT. Предоставляет пользователям результаты измерений, чтобы помочь им определить, соответствует ли фактическая точка активации защиты DUT нормам. Помимо этого, PEL-3000AE предоставляет пользователям аналоговый управляющий терминал для управления PEL-3000AE от внешнего напряжения, внешнего сопротивления и переключателя. Аналоговый управляющий терминал также может контролировать состояние электронной нагрузки и отображать защитные сигналы.

Информация для заказа

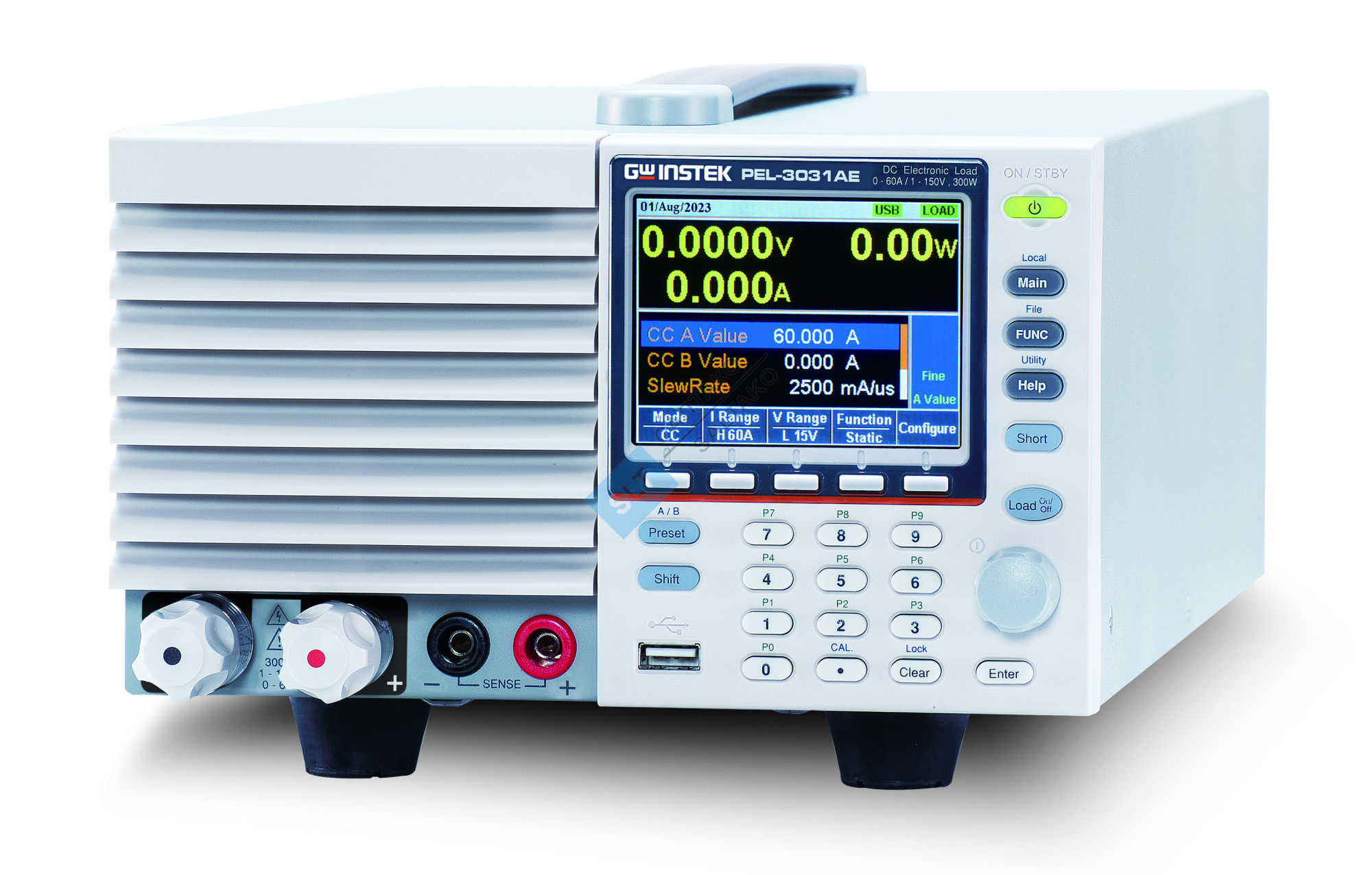

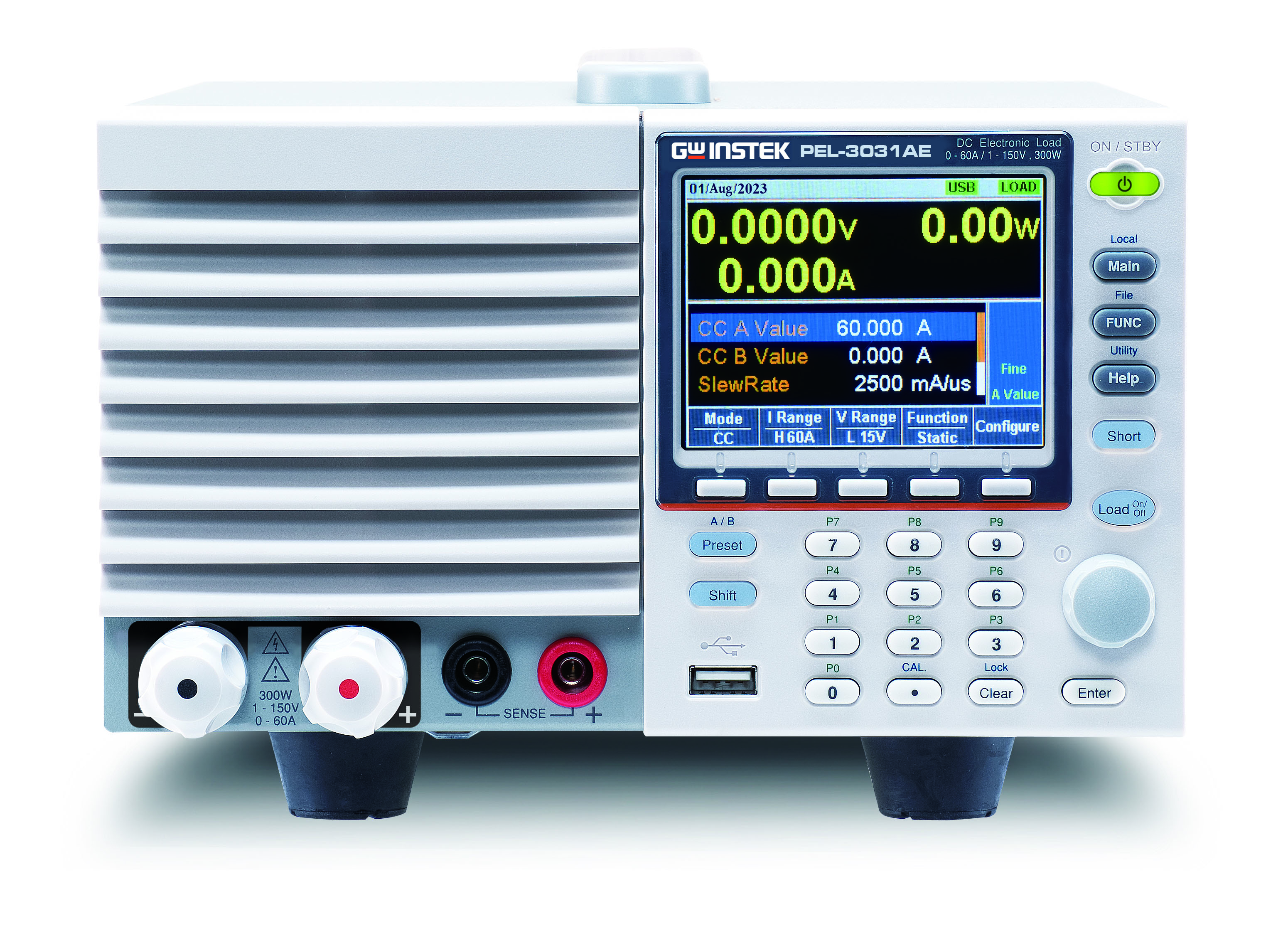

PEL-3031AE	(150V / 60A/ 300W) programmable single-channel DC electronic load

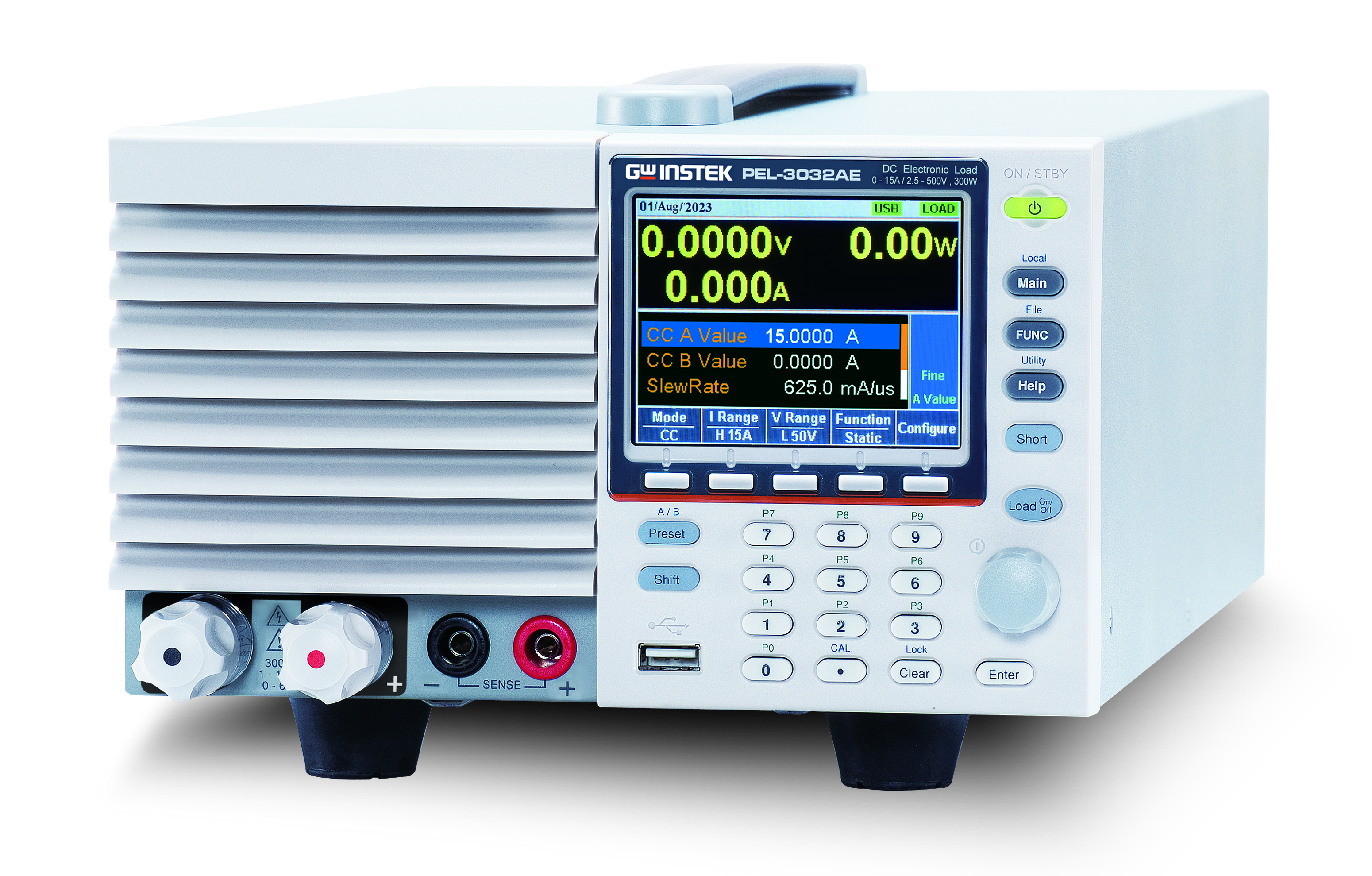

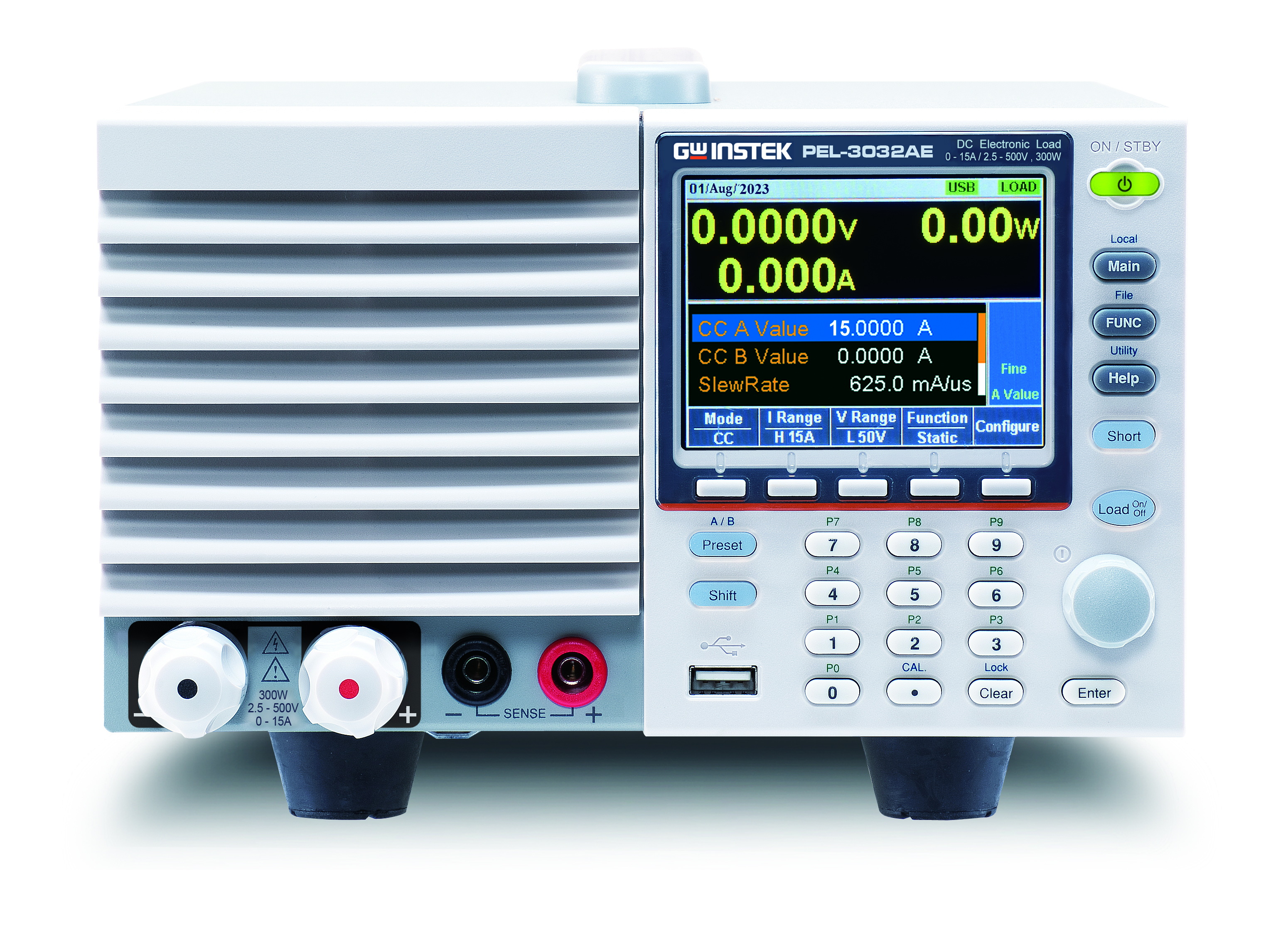

PEL-3032AE	(500V/ 15A/ 300W) programmable single-channel DC electronic load

Программируемая электронная нагрузка постоянного тока GW Instek PEL-3000AE
Модели: PEL-3031AE  PEL-3032AE
