Программируемая электронная нагрузка постоянного тока GW Instek PEL-3000E

• GW Instek PEL-3000E:  7 режимов работы: CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
• Функция быстрой/нормальной последовательности
• Мягкий старт
• Тест разряда батареи
• Автоматизация тестирования OCP, OPP
• Макс. скорость нарастания выходного напряжения: 2,5 А/мкс
• Динамический режим
• Защита: OVP, OCP, OPP, OTP, RVP, UVP
• Дистанционное Чувство
• Интеграция функций измерения напряжения, тока и мощности
• Внешний контроль напряжения или сопротивления

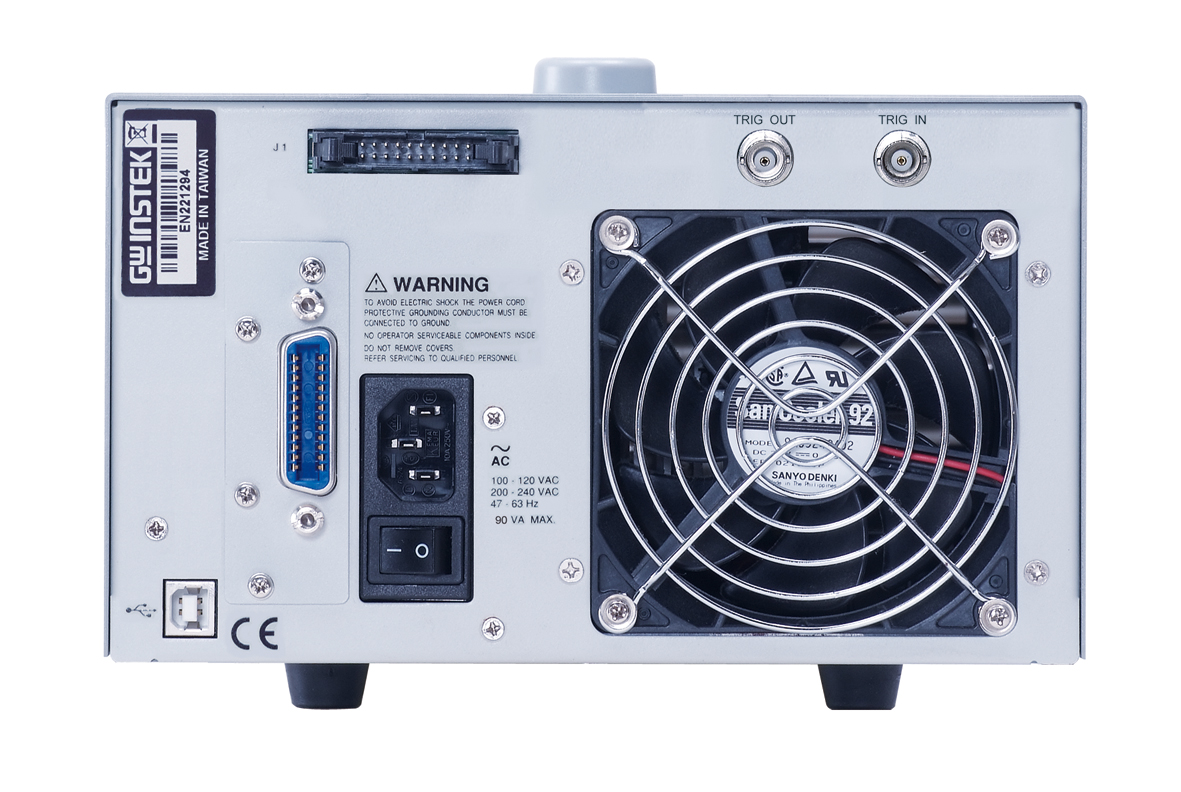

• Задняя панель BNC, триггерный вход/выход
• Аналоговое внешнее управление
• USB/GPIB (опционально)

GW Instek запускает новую серию программируемых одноканальных электронных нагрузок PEL-3000E. В этой серии PEL-3031E обеспечивает 300 Вт (1 В ~ 150 В / 60 А), а PEL-3032E обеспечивает 300 Вт (2,5 В ~ 500 В / 15 А) токовой нагрузки. Унаследованный от серии PEL-3000, PEL-3000E имеет легко читаемую ЖК-панель и удобный интерфейс. Эта модель отличается высокой скоростью и точностью измерения для электронных компонентов, аккумуляторов, портативных зарядных устройств и продуктов питания, требующих низкого или  среднего энергопотребления.

Серия PEL-3000E предназначена для работы с током от 60 мА и предназначена для измерительных приложений, включая зарядные устройства, адаптеры, различное оборудование для электропитания и портативные зарядные устройства.

PEL-3000E имеет семь режимов работы. Среди них четыре основных режима работы: постоянный ток, постоянное напряжение, постоянное сопротивление и постоянная мощность. Три других комбинированных режима работы: постоянный ток + постоянное напряжение, постоянное сопротивление + постоянное напряжение, постоянная мощность + постоянное напряжение. Пользователи могут выбирать режимы работы на основе требований к испытаниям продукции. В режиме CC электронная нагрузка будет подавать постоянный ток в соответствии с установленным значением тока; в режиме CV электронная нагрузка будет пытаться подавать достаточный ток для управления напряжением источника до запрограммированного значения; в режиме CR электронная нагрузка будет подавать ток, линейно пропорциональный входному напряжению в соответствии с установленным значением сопротивления; в режиме CP электронная нагрузка инициирует операцию по снижению мощности нагрузки (напряжение нагрузки x ток нагрузки) в соответствии с запрограммированной настройкой мощности.

Для удовлетворения требований различных условий тестирования статическая функция предназначена для подачи постоянного тока; динамическая функция предназначена для периодического переключения между двумя условиями потребления, а функция последовательности предназначена для проведения испытаний для более чем двух условий потребления. Функцию последовательности можно разделить на нормальную последовательность и быструю последовательность. Нормальная последовательность является наиболее гибким средством генерации сложных последовательностей, которые могут помочь пользователям установить набор изменяющихся условий потребления тока на основе различных условий потребления (режим CC, CR, CV или CP) и времени (регулируемый диапазон: от 1 мс до 999 ч 59 мин 59 с). Быстрая последовательность позволяет установить временное разрешение 25 мкс для наименьшего шага. Установка параметров для нескольких шагов может имитировать последовательные изменения тока различных реальных условий нагрузки. Например, при использовании электронной нагрузки для проверки источника питания электроинструмента с электроприводом мы можем сначала получить формы сигналов с помощью осциллографа и токового зонда от инструмента, а затем использовать полученные формы сигналов для редактирования смоделированных форм сигналов тока с помощью функции последовательности электронной нагрузки, чтобы проверить электроинструмент и проанализировать его рабочее состояние. Функция плавного пуска позволяет пользователям определять время нарастания тока, которое должно определить необходимое время для достижения установленного тока,  сопротивления или значения мощности электронной нагрузки. Установка надлежащего времени нарастания для плавного пуска эффективна для противодействия колебаниям выходного напряжения, вызванным переходным выходным током DUT (источника питания). Стоит отметить, что обычные нагрузки постоянного тока не имеют функции плавного пуска.

При проведении высокоскоростной операции стока тока индуктивный эффект на кабеле, соединяющем электронную нагрузку и DUT, приведет к переходному падению напряжения на входном терминале электронной нагрузки, следовательно, это приведет к немонотонному увеличению напряжения. Функция плавного пуска PEL-3000E не только позволяет выходному напряжению монотонно увеличиваться, но и предотвращает возникновение пускового тока и скачков напряжения на DUT. Например, испытания с использованием источника питания, светодиода и нагрузки постоянного тока (активация функции плавного пуска) могут предотвратить повреждение светодиода пусковым током и скачками напряжения.

Встроенная автоматизация тестирования BATT PEL-3000E обеспечивает приложения разряда батареи с более гибкой настройкой остановки разряда, а также скоростью нарастания и спада для настроек тока разряда. Автоматизация тестирования OCP, OPP для DUT (например,  источника питания) предоставляет пользователям значения измерений с высоким разрешением для проверки точки активации DUT. Предоставляет пользователям результаты измерений, чтобы помочь им определить, соответствует ли фактическая точка активации защиты DUT правилам. Помимо этого, PEL-3000E предоставляет пользователям аналоговый управляющий терминал для управления PEL-3000E от внешнего напряжения, внешнего сопротивления и переключателя. Аналоговый управляющий терминал также может контролировать состояние электронной нагрузки и отображать защитные сигналы.

Информация для заказа

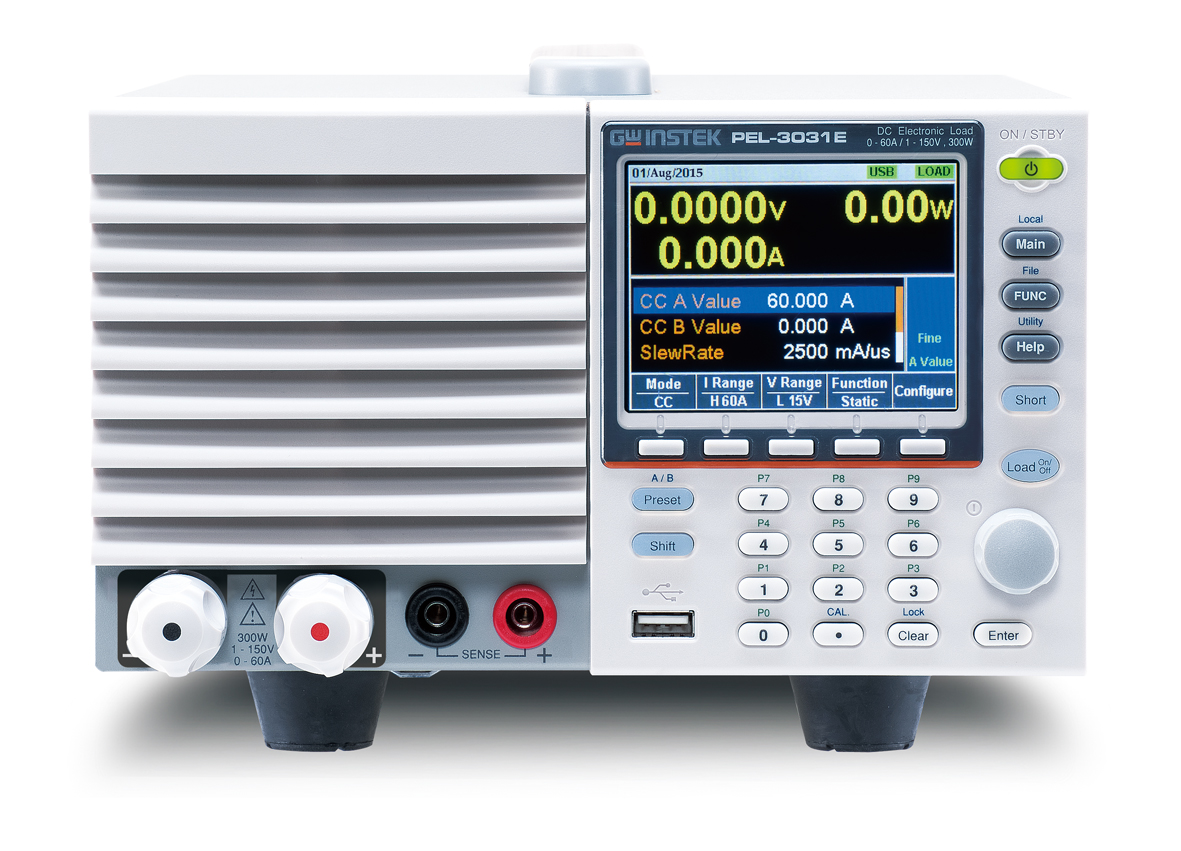

PEL-3031E  (150V / 60A/ 300W) programmable single-channel DC electronic load

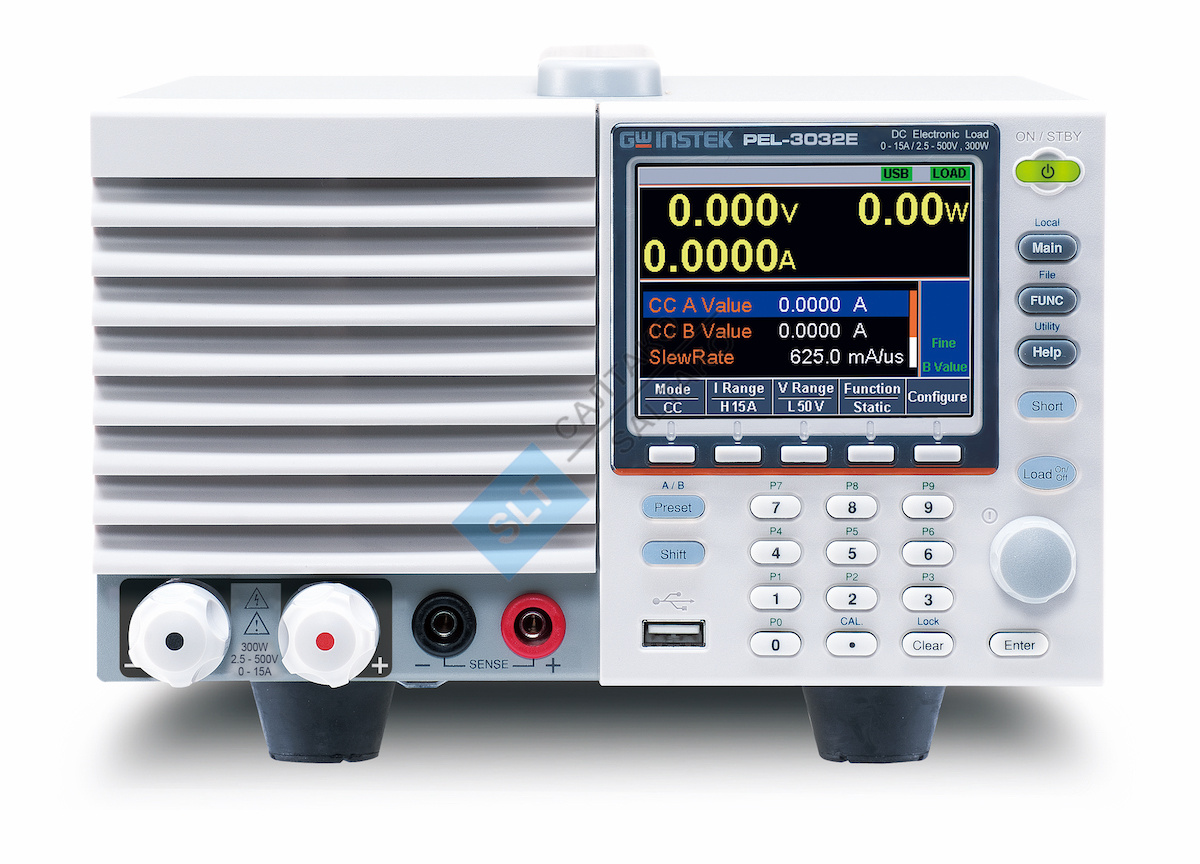

PEL-3032E  (500V/ 15A/ 300W) programmable single-channel DC electronic load

Программируемая электронная нагрузка постоянного тока GW Instek PEL-3000E
Модели: PEL-3031E  PEL-3032E
