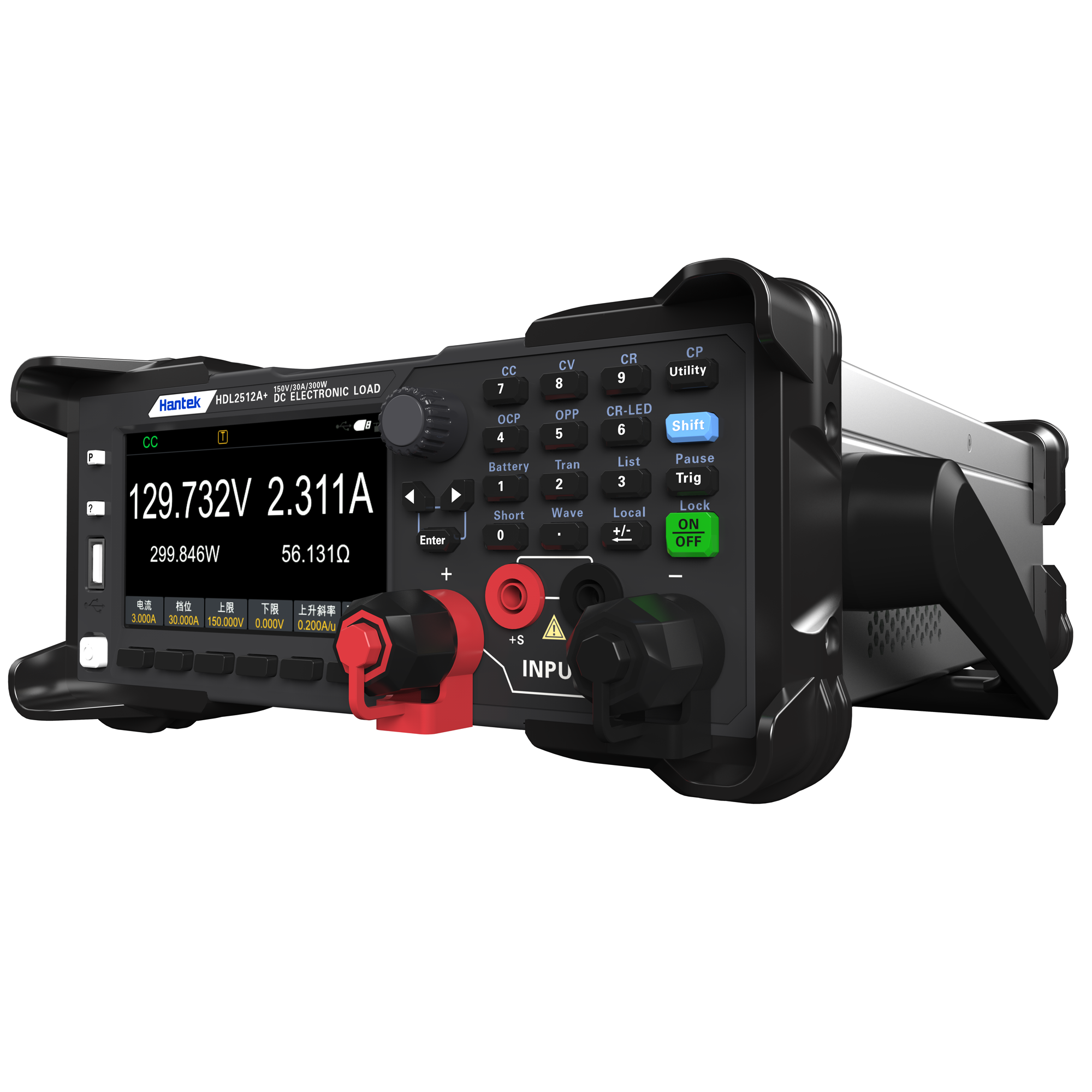

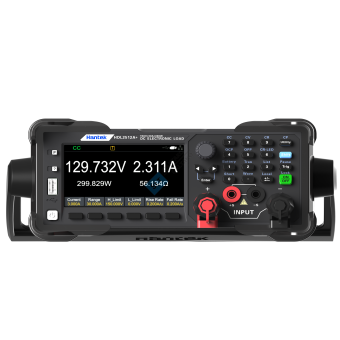

Электронная нагрузка постоянного тока Hantek серии HDL2500+

Электронные нагрузки постоянного тока Hantek серии HDL2500+ охватывают широкий диапазон напряжения и тока с высокой точностью и разрешением, чтобы точно тестировать производительность оборудования, не упуская ни одной детали. Разнообразие функций тестирования, динамических и автоматических функций тестирования полностью удовлетворяют разнообразные потребности пользователей. Обеспечивает удобную удаленную связь, поддерживает протокол SCPI, реализует бесшовное соединение с системой тестирования проектирования и разработки и производственной линии, а также делает процесс тестирования более плавным. Будь то тестирование различных батарей, модулей AC-DC/DC-DC, зарядных устройств, электронных компонентов и других продуктов, электронные нагрузки серии HDL2500+ могут точно и быстро завершить тестирование.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

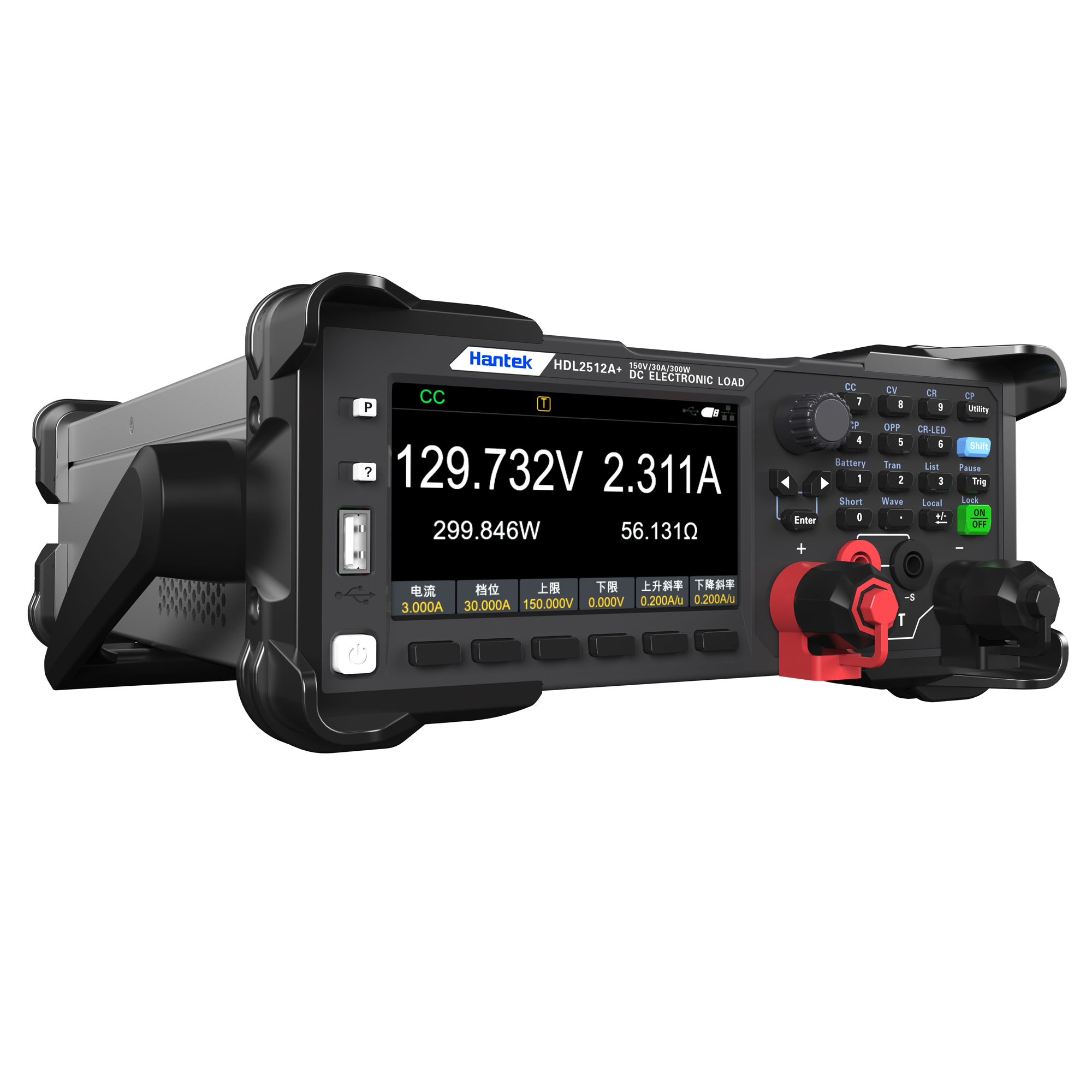

Цветной ЖК-дисплей с диагональю 4,3 дюйма обеспечивает пользователям четкое и интуитивно понятное визуальное восприятие;
Разрешение до 0,1 мВ/1 мВ/0,1 мА для точного тестирования производительности тестируемого устройства;
Программирование списка управления синхронизацией для точного и высокоскоростного моделирования сложных изменяющихся токов;

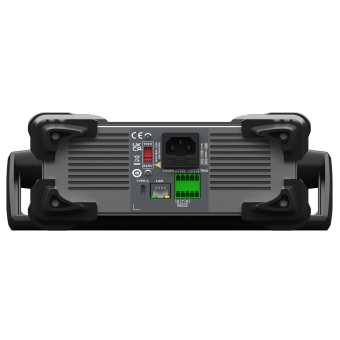

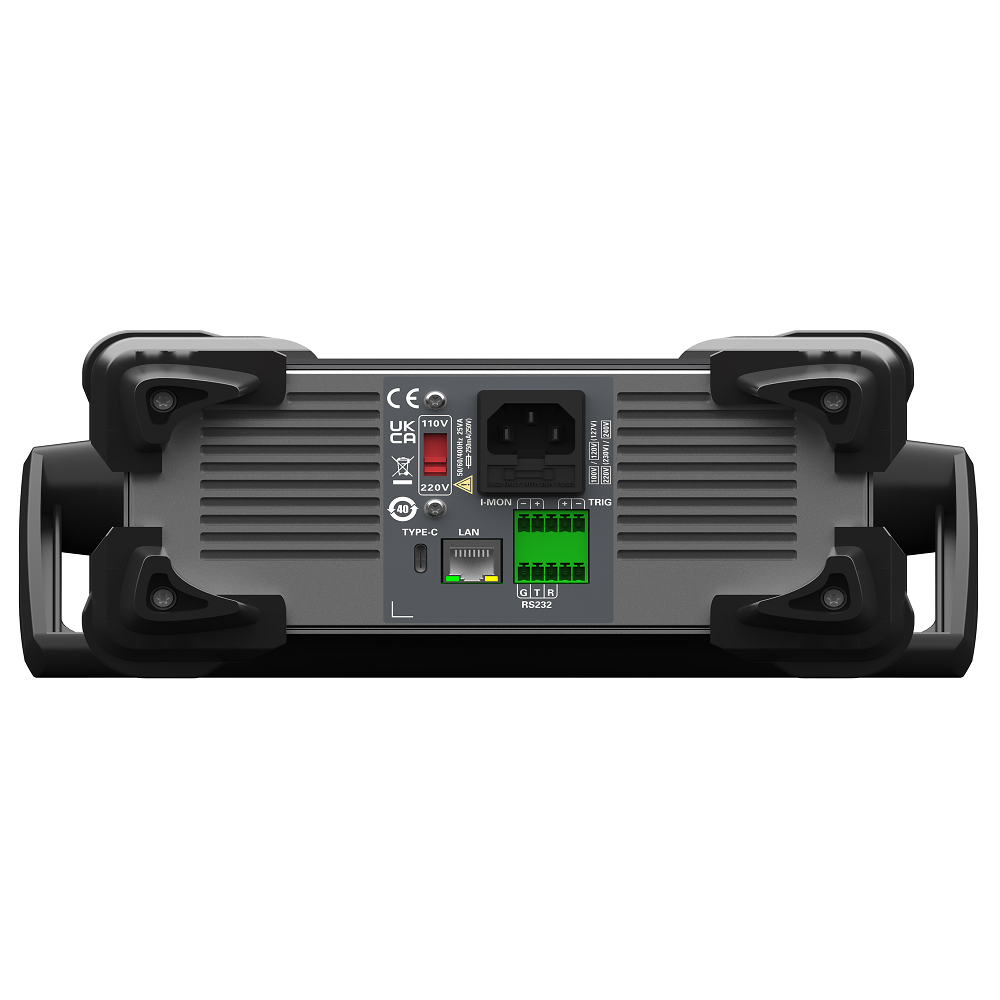

Оснащен интерфейсами USB/LAN/RS232, поддерживающими протокол SCPI, удобен для взаимодействия с данными и удаленного управления;
Тест OCP/OPP, прибор автоматически фиксирует точки OCP и OPP и определяет, превышает ли результат теста установленные характеристики;
С функцией проверки времени нарастания/спада напряжения и функцией измерения пульсации;
Частота измерения напряжения и тока до 100 кГц;
Для компенсации падения напряжения на линии и повышения точности дистанционного измерения предусмотрены клеммы дистанционного измерения;
Четыре режима работы: постоянное напряжение/ток/сопротивление/мощность, легко моделировать различные характеристики нагрузок;

CC/CV/CR/CP
Четыре режима работы для легкой имитации нагрузок с различными характеристиками и экономии денег. Несколько режимов работы гарантируют, что нагрузки обеспечивают оптимальную производительность и эффективность для конкретного применения, а также помогают продлить срок службы и стабильность устройства.

Функция списка
Нагрузки могут точно имитировать сложные произвольные схемы тока на высоких скоростях, что позволяет проводить прецизионные испытания многопозиционных нагрузок.

Модель	Напряжение	Текущий	Власть	Разрешение	Точность	Интерфейс	Размер
Модель	Напряжение	Текущий	Власть	Разрешение	Точность	Интерфейс	Размер
HDL2512A+	150В	30А	300 Вт	0,1мВ/0,1мА	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB, RS232	1/2 2U
HDL2512B+	500В	15А	300 Вт	1мВ/0,1мА	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB, RS232	1/2 2U
HDL2512C+	120В	60А	300 Вт	0,1мВ/1мА	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB, RS232	1/2 2U
HDL2512H+	800В	5А	300 Вт	1мВ/0,1мА	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB, RS232	1/2 2U
HDL2512A++	150В	30А	300 Вт	0,1мВ/0,1мА	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB, RS232, ЛВС	1/2 2U
HDL2512B++	500В	15А	300 Вт	1мВ/0,1мА	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB, RS232, ЛВС	1/2 2U
HDL2512C++	120В	60А	300 Вт	0,1мВ/1мА	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB, RS232, ЛВС	1/2 2U
HDL2512H++	800В	5А	300 Вт	1мВ/0,1мА	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB, RS232, ЛВС	1/2 2U
HDL2513A+	150В	60А	600 Вт	0,1мВ/0,1мА	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB, RS232, ЛВС	1/2 2U
HDL2513B+	500В	30А	600 Вт	1мВ/0,1мА	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB, RS232, ЛВС	1/2 2U
HDL2513C+	120В	120А	600 Вт	0,1мВ/1мА	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB, RS232, ЛВС	1/2 2U
HDL2514B+	500В	60А	1500 Вт	0,1мВ/1мА	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB, RS232	2U
HDL2514C+	120В	240А	1500 Вт	1мВ/0,1мА	±(0,025%+0,025%FS)/ ±(0,05%+0,05%FS)	USB, RS232	2U
HDL2516B+	500В	120А	3000 Вт		±(0,025%+0,025%FS)/ ±(0,1%+0,1%FS)	USB, RS232	4U
HDL2516C+	120В	240А	3000 Вт	0,1мВ/1мА	±(0,025%+0,025%FS)/ ±(0,1%+0,1%FS)	USB, RS232	4U
HDL2518B+	500В	180А	4500 Вт		±(0,025%+0,025%FS)/ ±(0,1%+0,1%FS)	USB, RS232	6U
HDL2518C+	120В	360А	4500 Вт		±(0,025%+0,025%FS)/ ±(0,1%+0,1%FS)	USB, RS232	6U

Модель		HDL2512A+
Номинальное значение (0～40 ℃)	Входное напряжение	0~150В
	Входной ток	0~3А	0~30А
	Входная мощность	300 Вт
	Минимальное рабочее напряжение	0,14 В при 3 А	1,4 В при 30 А
Режим постоянного напряжения	Диапазон	0,1~18 В	0,1~150 В
	Разрешение	1мВ	10мВ
	Точность	±(0,05%+0,02%полной шкалы)	±(0,05%+0,025%полной шкалы)
Режим постоянного тока	Диапазон	0~3А	0~30А
	Разрешение	1мА	10мА
	Точность	±(0,05%+0,05%полной шкалы)	±(0,05%+0,05%полной шкалы)
Режим постоянного сопротивления*1	Диапазон	0,1 Ом~10 Ом	10 Ом~7500 Ом
	Разрешение	16 бит
	Точность	0,01%+0,08S*2	0,01%+0,0008S
Режим постоянной мощности*3	Диапазон	300 Вт
	Разрешение	1мВт
	Точность	±（0,1%+0,1% полной шкалы）
Динамический режим (режим CC)
Т1＆Т2		20мкС~3600с / Рез:1мкС
Точность		2 мкСм±100ppm
Скорость роста/падения *4		0,0001~0,2А/мкСм	0,001~1,5 А/мкСм
Минимальное время подъема*5		≒10мкс	≒10мкс
Диапазон измерения
Значение считывания напряжения	Диапазон	0~18В	0~150В
	Разрешение	0,1 мВ	1 мВ
	Точность	±(0,025%+0,025%полной шкалы)	±(0,025%+0,025%полной шкалы)
Текущее считанное значение	Диапазон	0~3А	0~30А
	Разрешение	0,1 мА	1мА
	Точность	±(0,05%+0,05%полной шкалы)
Значение считывания мощности	Диапазон	300 Вт
	Разрешение	1мВт
	Точность	±(0,1%+0,1%полной шкалы)
Диапазон защиты
Защита от перегрузки		≒320 Вт
Защита от сверхтоков		≒3.3А	≒33А
Спецификация
Короткое замыкание	Текущий (СС)	≒3.3/3А	≒33/30А
	Напряжение (CV)	0В	0В
	Сопротивление (CR)	≒40мОм	≒40мОм
Входное терминальное сопротивление	500 кОм
Интерфейс	USB, RS232
Измерение	208,5мм84,5мм325мм

Модель		HDL2512B+
Номинальное значение (0～40 ℃)	Входное напряжение	0~500В
	Входной ток	0~1,5А	0~15А
	Входная мощность	300 Вт
	Минимальное рабочее напряжение	0,3 В при 1,5 А	3В при 15А
Режим постоянного напряжения	Диапазон	0,1~50 В	0,1~500 В
	Разрешение	10мВ	100мВ
	Точность	±(0,05%+0,05%полной шкалы)	±(0,05%+0,05%полной шкалы)
Режим постоянного тока	Диапазон	0~1,5А	0~15А
	Разрешение	1мА	1мА
	Точность	±(0,05%+0,05%полной шкалы)	±(0,05%+0,05%полной шкалы)
Режим постоянного сопротивления*1	Диапазон	0,3 Ом~10 Ом	10 Ом~7500 Ом
	Разрешение	16 бит
	Точность	0,01%+0,08S*2	0,01%+0,0008S
Режим постоянной мощности*3	Диапазон	300 Вт
	Разрешение	10мВт
	Точность	0,1%+0,2%
Динамический режим
Динамический режим	режим СС
	Т1＆Т2	20мкС~3600с / Рез:1мкС
	Точность	2 мкСм±100ppm
	Скорость роста/падения*4	0,0001~0,2А/мкСм	0,001~0,8 А/мкСм
	Минимальное время нарастания*5	≒10мкс	≒10мкс
Диапазон измерения
Значение считывания напряжения	Диапазон	0~50В	0~500В
	Разрешение	1 мВ	10мВ
	Точность	±(0,025%+0,025%полной шкалы)	±(0,025%+0,025%полной шкалы)
Текущее считанное значение	Диапазон	0~1,5А	0~15А
	Разрешение	0,1 мА	1мА
	Точность	±(0,05%+0,05%полной шкалы)
Значение считывания мощности	Диапазон	300 Вт
	Разрешение	10мВт
	Точность	±(0,1%+0,2%полной шкалы)
Диапазон защиты
Защита от перегрузки		≒320 Вт
Защита от сверхтоков		≒1,6А	≒16А
Спецификация
Короткое замыкание	Текущий (СС)	≒1,6/1,5А	≒16/15А
	Напряжение (CV)	0В	0В
	Сопротивление (CR)	≒180мОм	≒180мОм
Входное терминальное сопротивление	500 кОм
Интерфейс	USB, RS232
Измерение	208,5мм84,5мм325мм

Модель		HDL2512C+
Номинальное значение (0～40 ℃)	Входное напряжение	0~120В
	Входной ток	0~6А	0~60А
	Входная мощность	300 Вт
	Минимальное рабочее напряжение	0,25 В при 6 А	2,5 В при 60 А
Режим постоянного напряжения	Входное напряжение	0,1~15 В	0,1~120 В
	Входной ток	1мВ	10мВ
	Входная мощность	±(0,05%+0,05%полной шкалы)	±(0,05%+0,1%полной шкалы)
Режим постоянного тока	Входное напряжение	0~6А	0~60А
	Входной ток	1мА	10мА
	Входная мощность	±(0,05%+0,05%полной шкалы)	±(0,05%+0,1%полной шкалы)
Режим постоянного сопротивления*1	Диапазон	0,1 Ом~10 Ом	10 Ом~7500 Ом
	Разрешение	16 бит
	Точность	0,01%+0,08S*2	0,01%+0,0008S
Режим постоянной мощности*3	Диапазон	300 Вт
	Разрешение	1мВт
	Точность	±(0,1%+0,3%полной шкалы)
Динамический режим
Динамический режим	режим СС
	Т1＆Т2	20мкС~3600с / Рез:1мкС
	Точность	2 мкСм±100ppm
	Скорость роста/падения*4	0,0001~0,3 А/мкСм	0,001~3А/мкСм
	Минимальное время нарастания*5	≒10мкс	≒10мкс
Диапазон измерения
Значение считывания напряжения	Диапазон	0~15В	0~120В
	Разрешение	0,1 мВ	1мВ
	Точность	±(0,025%+0,025%полной шкалы)	±(0,025%+0,025%полной шкалы)
Текущее считанное значение	Диапазон	0~6А	0~60А
	Разрешение	0,1 мА	1мА
	Точность	±(0,05%+0,05%полной шкалы)	±(0,05%+0,1%полной шкалы)
Значение считывания мощности	Диапазон	300 Вт
	Разрешение	1мВт
	Точность	±(0,1%+0,3%полной шкалы)
Диапазон защиты
Защита от перегрузки		≒320 Вт
Защита от сверхтоков		≒6.5А	≒65А
Спецификация
Короткое замыкание	Текущий (СС)	≒6,5/6А	≒65/60А
	Напряжение (CV)	0В	0В
	Сопротивление (CR)	≒40мОм	≒40мОм
Входное терминальное сопротивление	500 кОм
Интерфейс	USB, RS232
Измерение	208,5мм84,5мм325мм

Модель		HDL2512H+
Номинальное значение (0～40 ℃)	Входное напряжение	0~800В
	Входной ток	0~0,5А	0~5А
	Входная мощность	300 Вт
	Минимальное рабочее напряжение	0,7 В при 0,5 А	7В при 5А
Режим постоянного напряжения	Диапазон	0,1~80 В	0,1~800 В
	Разрешение	10мВ	100мВ
	Точность	±(0,05%+0,1%полной шкалы)	±(0,05%+0,05%полной шкалы)
Режим постоянного тока	Диапазон	0~0,5А	0~5А
	Разрешение	1мА	1мА
	Точность	±(0,05%+0,1%полной шкалы)	±(0,05%+0,05%полной шкалы)
Режим постоянного сопротивления*1	Диапазон	2Ом~10Ом	10 Ом~7500 Ом
	Разрешение	16 бит
	Точность	0,01%+0,08S*2	0,01%+0,0008S
Режим постоянной мощности*3	Диапазон	300 Вт
	Разрешение	10мВт
	Точность	0,2%+0,2%полной шкалы)
Динамический режим
Динамический режим	режим СС
	Т1＆Т2	20мкС~3600с / Рез:1мкС
	Точность	2 мкСм±100ppm
	Скорость роста/падения*4	0,0001~0,04А/мкСм	0,001~0,2А/мкСм
	Минимальное время нарастания*5	≒20мкс	≒20мкс
Диапазон измерения
Значение считывания напряжения	Диапазон	0~80В	0~800В
	Разрешение	1 мВ	10мВ
	Точность	±(0,025%+0,025%полной шкалы)	±(0,025%+0,025%полной шкалы)
Текущее считанное значение	Диапазон	0~0,5А	0~5А
	Разрешение	0,1 мА	1мА
	Точность	±(0,05%+0,05%полной шкалы)
Значение считывания мощности	Диапазон	300 Вт
	Разрешение	10мВт
	Точность	±(0,2%+0,2%полной шкалы)
Диапазон защиты
Защита от перегрузки		≒320 Вт
Защита от сверхтоков		≒0,55А	≒5,5А
Спецификация
Короткое замыкание	Текущий (СС)	≒0,55/0,5А	≒5.5/5А
	Напряжение (CV)	0В	0В
	Сопротивление (CR)	≒1,4 Ом
Входное терминальное сопротивление	500 кОм
Интерфейс	USB, RS232
Измерение	208,5мм84,5мм325мм

Модель			HDL2512A++
Номинальное значение (0～40 ℃)		Входное напряжение	0~150В
		Входной ток	0~3А	0~30А
		Входная мощность	300 Вт
		Минимальное рабочее напряжение	0,14 В при 3 А	1,4 В при 30 А
Режим постоянного напряжения		Диапазон	0,1~18 В	0,1~150 В
		Разрешение	1мВ	1мВ
		Точность	±(0,05%+0,02%полной шкалы)	±(0,05%+0,025%полной шкалы)
Режим постоянного тока		Диапазон	0~3А	0~30А
		Разрешение	1мА	1мА
		Точность	±(0,05%+0,05%полной шкалы)	±(0,05%+0,05%полной шкалы)
Режим постоянного сопротивления *1		Диапазон	0,1 Ом~10 Ом	10 Ом~7500 Ом
		Разрешение	16 бит
		Точность	0,01%+0,08S*2	0,01%+0,0008S
Режим постоянной мощности *3		Диапазон	300 Вт
		Разрешение	1мВт
		Точность	±（0,1%+0,1% полной шкалы）
Динамический режим (режим CC)
Т1＆Т2			20мкС~3600с / Рез:1мкС
Точность			2 мкСм±100ppm
Скорость роста/падения *4			0,0001~0,2А/мкСм	0,001~1,5 А/мкСм
Минимальное время нарастания *5			≒10мкс	≒10мкс
Диапазон измерения
Значение считывания напряжения	Диапазон		0~18В	0~150В
	Разрешение		0,1 мВ	1 мВ
	Точность		±(0,025%+0,025%полной шкалы)	±(0,025%+0,025%полной шкалы)
Текущее считанное значение	Диапазон		0~3А	0~30А
	Разрешение		0,1 мА	1мА
	Точность		±(0,05%+0,05%полной шкалы)
Значение считывания мощности	Диапазон		300 Вт
	Разрешение		1мВт
	Точность		±(0,1%+0,1%полной шкалы)
Диапазон защиты
Защита от перегрузки			≒320 Вт
Защита от сверхтоков			≒3.3А	≒33А
Спецификация
Короткое замыкание	Текущий (СС)		≒3.3/3А	≒33/30А
	Напряжение (CV)		0В	0В
	Сопротивление (CR)		≒40мОм	≒40мОм
Входное терминальное сопротивление	500 кОм
Интерфейс	USB, RS232, ЛВС
Измерение	208,5мм84,5мм325мм

Модель		HDL2512B++
Номинальное значение (0～40 ℃)	Входное напряжение	0~500В
	Входной ток	0~1,5А	0~15А
	Входная мощность	300 Вт
	Минимальное рабочее напряжение	0,3 В при 1,5 А	3В при 15А
Режим постоянного напряжения	Диапазон	0,1~50 В	0,1~500 В
	Разрешение	1мВ	10мВ
	Точность	±(0,05%+0,05%полной шкалы)	±(0,05%+0,05%полной шкалы)
Режим постоянного тока	Диапазон	0~1,5А	0~15А
	Разрешение	1мА	1мА
	Точность	±(0,05%+0,05%полной шкалы)	±(0,05%+0,05%полной шкалы)
Режим постоянного сопротивления *1	Диапазон	0,3 Ом~10 Ом	10 Ом~7500 Ом
	Разрешение	16 бит
	Точность	0,01%+0,08S*2	0,01%+0,0008S
Режим постоянной мощности *3	Диапазон	300 Вт
	Разрешение	10мВт
	Точность	0,1%+0,2%
Динамический режим
Динамический режим	режим СС
	Т1＆Т2	20мкС~3600с / Рез:1мкС
	Точность	2 мкСм±100ppm
	Скорость роста/падения*4	0,0001~0,2А/мкСм	0,001~0,8 А/мкСм
	Минимальное время подъема*5	≒10мкс	≒10мкс
Диапазон измерения
Значение считывания напряжения	Диапазон	0~50В	0~500В
	Разрешение	1 мВ	10мВ
	Точность	±(0,025%+0,025%полной шкалы)	±(0,025%+0,025%полной шкалы)
Текущее считанное значение	Диапазон	0~1,5А	0~15А
	Разрешение	0,1 мА	1мА
	Точность	±(0,05%+0,05%полной шкалы)
Значение считывания мощности	Диапазон	300 Вт
	Разрешение	10мВт
	Точность	±(0,1%+0,2%полной шкалы)
Диапазон защиты
Защита от перегрузки		≒320 Вт
Защита от сверхтоков		≒1,6А	≒16А
Спецификация
Короткое замыкание	Текущий (СС)	≒1,6/1,5А	≒16/15А
	Напряжение (CV)	0В	0В
	Сопротивление (CR)	≒180мОм	≒180мОм
Входное терминальное сопротивление	500 кОм
Интерфейс	USB, RS232, ЛВС
Измерение	208,5мм84,5мм325мм

Модель		HDL2512C++
Номинальное значение (0～40 ℃)	Входное напряжение	0~120В
	Входной ток	0~6А	0~60А
	Входная мощность	300 Вт
	Минимальное рабочее напряжение	0,25 В при 6 А	2,5 В при 60 А
Режим постоянного напряжения	Диапазон	0,1~18 В	0,1~120 В
	Разрешение	1мВ	1мВ
	Точность	±(0,05%+0,05%полной шкалы)	±(0,05%+0,1%полной шкалы)
Режим постоянного тока	Диапазон	0~6А	0~60А
	Разрешение	б1мА	1мА
	Точность	±(0,05%+0,05%полной шкалы)	±(0,05%+0,1%полной шкалы)
Режим постоянного сопротивления *1	Диапазон	0,1 Ом~10 Ом	10 Ом~7500 Ом
	Разрешение	16 бит
	Точность	0,01%+0,08S*2	0,01%+0,0008S
Режим постоянной мощности *3	Диапазон	300 Вт
	Разрешение	1мВт
	Точность	±(0,1%+0,3%полной шкалы)
Динамический режим
Динамический режим	режим СС
	Т1＆Т2	20мкС~3600с / Рез:1мкС
	Точность	2 мкСм±100ppm
	Скорость роста/падения*4	0,0001~0,3 А/мкСм	0,001~3А/мкСм
	Минимальное время подъема*5	≒10мкс	≒10мкс
Диапазон измерения
Значение считывания напряжения	Диапазон	0~18В	0~120В
	Разрешение	0,1 мВ	1мВ
	Точность	±(0,025%+0,025%полной шкалы)	±(0,025%+0,025%полной шкалы)
Текущее считанное значение	Диапазон	0~6А	0~60А
	Разрешение	0,1 мА	1мА
	Точность	±(0,05%+0,05%полной шкалы)	±(0,05%+0,1%полной шкалы)
Значение считывания мощности	Диапазон	300 Вт
	Разрешение	1мВт
	Точность	±(0,1%+0,3%полной шкалы)
Диапазон защиты
Защита от перегрузки		≒320 Вт
Защита от сверхтоков		≒6.5А	≒65А
Спецификация
Короткое замыкание	Текущий (СС)	≒6,5/6А	≒65/60А
	Напряжение (CV)	0В	0В
	Сопротивление (CR)	≒40мОм	≒40мОм
Входное терминальное сопротивление	500 кОм
Интерфейс	USB, RS232, ЛВС
Измерение	208,5мм84,5мм325мм

Модель		HDL2512H++
Номинальное значение (0～40 ℃)	Входное напряжение	0~800В
	Входной ток	0~0,5А	0~5А
	Входная мощность	300 Вт
	Минимальное рабочее напряжение	0,7 В при 0,5 А	7В при 5А
Режим постоянного напряжения	Диапазон	0,1~80 В	0,1~800 В
	Разрешение	1мВ	10мВ
	Точность	±(0,05%+0,1%полной шкалы)	±(0,05%+0,05%полной шкалы)
Режим постоянного тока	Диапазон	0~0,5А	0~5А
	Разрешение	0,1 мА	1мА
	Точность	±(0,05%+0,1%полной шкалы)	±(0,05%+0,05%полной шкалы)
Режим постоянного сопротивления *1	Диапазон	2Ом~10Ом	10 Ом~7500 Ом
	Разрешение	16 бит
	Точность	0,01%+0,08S*2	0,01%+0,0008S
Режим постоянной мощности *3	Диапазон	300 Вт
	Разрешение	10мВт
	Точность	(0,2%+0,2%FS)
Динамический режим
Динамический режим	режим СС
	Т1＆Т2	20мкС~3600с / Рез:1мкС
	Точность	2 мкСм±100ppm
	Скорость роста/падения *4	0,0001~0,04А/мкСм	0,001~0,2А/мкСм
	Минимальное время нарастания *5	≒20мкс	≒20мкс
Диапазон измерения
Значение считывания напряжения	Диапазон	0~80В	0~800В
	Разрешение	1 мВ	10мВ
	Точность	±(0,025%+0,025%полной шкалы)	±(0,025%+0,025%полной шкалы)
Текущее считанное значение	Диапазон	0~0,5А	0~5А
	Разрешение	0,1 мА	1мА
	Точность	±(0,05%+0,05%полной шкалы)
Значение считывания мощности	Диапазон	300 Вт
	Разрешение	10мВт
	Точность	±(0,2%+0,2%полной шкалы)
Диапазон защиты
Защита от перегрузки		≒320 Вт
Защита от сверхтоков		≒0,55А	≒5,5А
Спецификация
Короткое замыкание	Текущий (СС)	≒0,55/0,5А	≒5.5/5А
	Напряжение (CV)	0В	0В
	Сопротивление (CR)	≒1,4 Ом
Входное терминальное сопротивление	500 кОм
Интерфейс	USB, RS232, ЛВС
Измерение	208,5мм84,5мм325мм

Модель		HDL2513A+
Номинальное значение (0～40℃)	Входное напряжение	0~150В
	Входной ток	0~6А	0~60А
	Входная мощность	600 Вт
	Минимальное рабочее напряжение	0,25 В при 6 А	2,5 В при 60 А
Режим постоянного напряжения	Диапазон	0,1~18 В	0,1~150 В
	Разрешение	1мВ	1мВ
	Точность	±(0,05%+0,02%полной шкалы)	±(0,05%+0,025%полной шкалы)
Режим постоянного тока	Диапазон	0~6А	0~60А
	Разрешение	1мА	1мА
	Точность	±(0,05%+0,05%полной шкалы)	±(0,05%+0,05%полной шкалы)
Режим постоянного сопротивления *1	Диапазон	0,1 Ом~10 Ом	10 Ом~7500 Ом
	Разрешение	16 бит
	Точность	0,01%+0,08S*2	0,01%+0,0008S
Режим постоянной мощности *3	Диапазон	600 Вт
	Разрешение	1мВт
	Точность	±(0,2%+0,2%полной шкалы)
Динамический режим
Динамический режим	режим СС
	Т1＆Т2	100мкС~3600с / Рез:1мкС
	Точность	10 мкСм±100 частей на миллион
	Скорость роста/падения *4	0,001~0,15 А/мкСм	0,01~1А/мкСм
	Минимальное время нарастания *5	≒50мкс	≒60uS
Диапазон измерения
Значение считывания напряжения	Диапазон	0~18В	0~150В
	Разрешение	0,1 мВ	1мВ
	Точность	±(0,025%+0,025%полной шкалы)	±(0,025%+0,025%полной шкалы)
Текущее считанное значение	Диапазон	0~6А	0~60А
	Разрешение	0,1 мА	1мА
	Точность	±(0,05%+0,05%полной шкалы)
Значение считывания мощности	Диапазон	600 Вт
	Разрешение	1мВт
	Точность	±(0,2%+0,2%полной шкалы)
Диапазон защиты
Защита от перегрузки		≒620 Вт
Защита от сверхтоков		≒6.6А	≒66А
Спецификация
Короткое замыкание	Текущий (СС)	≒6.6/6А	≒66/60А
	Напряжение (CV)	≒0В
	Сопротивление (CR)	≒30мОм
Входное терминальное сопротивление	500 кОм
Интерфейс	USB, RS232, ЛВС
Измерение	208,5мм84,5мм455мм

Модель		HDL2513B+
Номинальное значение (0～40 ℃)	Входное напряжение	0~500В
	Входной ток	0~3А	0~30А
	Входная мощность	600 Вт
	Минимальное рабочее напряжение	0,3 В при 3 А	3В при 30А
Режим постоянного напряжения	Диапазон	0,1~50 В	0,1~500 В
	Разрешение	1мВ	10мВ
	Точность	±(0,05%+0,05%полной шкалы)	±(0,05%+0,05%полной шкалы)
Режим постоянного тока	Диапазон	0~3А	0~30А
	Разрешение	1мА	1мА
	Точность	±(0,05%+0,05%полной шкалы)	±(0,05%+0,05%полной шкалы)
Режим постоянного сопротивления *1	Диапазон	0,1 Ом~10 Ом	10 Ом~7500 Ом
	Разрешение	16 бит
	Точность	0,02%+0,08S*2	0,02%+0,0008S
Режим постоянной мощности *3	Диапазон	600 Вт
	Разрешение	10мВт
	Точность	±(0,2%+0,2%полной шкалы)
Динамический режим
Динамический режим	режим СС
	Т1＆Т2	100мкС~3600с / Рез:1мкС
	Точность	10 мкСм±100 частей на миллион
	Скорость роста/падения*4	0,001~0,05 А/мкСм	0,01~0,5А/мкСм
	Минимальное время подъема*5	≒60uS	≒60uS
Диапазон измерения
Значение считывания напряжения	Диапазон	0~50В	0~500В
	Разрешение	1 мВ	10мВ
	Точность	±(0,025%+0,025%полной шкалы)	±(0,025%+0,025%полной шкалы)
Текущее считанное значение	Диапазон	0~6А	0~60А
	Разрешение	0,1 мА	1мА
	Точность	±(0,05%+0,05%полной шкалы)
Значение считывания мощности	Диапазон	600 Вт
	Разрешение	10мВт
	Точность	±(0,2%+0,2%полной шкалы)
Диапазон защиты
Защита от перегрузки		≒650 Вт
Защита от сверхтоков		≒3,3А	≒33А
Спецификация
Короткое замыкание	Текущий (СС)	≒3,4/3А	≒34/30А
	Напряжение (CV)	0В
	Сопротивление (CR)	≒100мОм
Входное терминальное сопротивление	500 кОм
Интерфейс	USB, RS232, ЛВС
Измерение	208,5мм84,5мм455мм

Модель		HDL2513C+
Номинальное значение (0～40 ℃)	Входное напряжение	0~120В
	Входной ток	0~12А	0~120А
	Входная мощность	600 Вт
	Минимальное рабочее напряжение	0,2 В при 12 А	2В при 120А
Режим постоянного напряжения	Диапазон	0,1~18 В	0,1~120 В
	Разрешение	1мВ	1мВ
	Точность	±(0,05%+0,02%полной шкалы)	±(0,05%+0,025%полной шкалы)
Режим постоянного тока	Диапазон	0~12А	0~120А
	Разрешение	1мА	1мА
	Точность	±(0,05%+0,05%полной шкалы)	±(0,05%+0,1%полной шкалы)
Режим постоянного сопротивления*1	Диапазон	0,1 Ом~10 Ом	10 Ом~7500 Ом
	Разрешение	16 бит
	Точность	0,01%+0,08S*2	0,01%+0,0008S
Режим постоянной мощности*3	Диапазон	600 Вт
	Разрешение	10мВт
	Точность	±（0,2%+0,2%полной шкалы）
Динамический режим
Динамический режим	режим СС
	Т1＆Т2	100мкС~3600с / Рез:1мкС
	Точность	10 мкСм±100 частей на миллион
	Скорость роста/падения*4	0,001~0,2А/мкСм	0,01~1,6 А/мкСм
	Минимальное время подъема*5	≒60uS	≒60uS
Диапазон измерения
Значение считывания напряжения	Диапазон	0~18В	0~120В
	Разрешение	0,1 мВ	1мВ
	Точность	±(0,025%+0,025%полной шкалы)	±(0,025%+0,025%полной шкалы)
Текущее считанное значение	Диапазон	0~12А	0~120А
	Разрешение	0,1 мА	1мА
	Точность	±(0,05%+0,05%полной шкалы)	±(0,05%+0,1%полной шкалы)
Значение считывания мощности	Диапазон	600 Вт
	Разрешение	10мВт
	Точность	±(0,2%+0,2%полной шкалы)
Диапазон защиты
Защита от перегрузки		≒620 Вт
Защита от сверхтоков		≒13А	≒130А
Спецификация
Короткое замыкание	Текущий (СС)	≒13/12А	≒130/120А
	Напряжение (CV)	0В	0В
	Сопротивление (CR)	≒15мОм	≒15мОм
Входное терминальное сопротивление	500 кОм
Интерфейс	USB, RS232, ЛВС
Измерение	208,5мм84,5мм455мм

Электронная нагрузка постоянного тока Hantek серии HDL2500+

Документы

HDL2500+ Series Quick Guide Размер: 1018,4 кб

HDL2500+ User's Manual Размер: 2,5 мб

Характеристики

Ток (нагрузка), А	240
Напряжение (нагрузка), В	800
Мощность (нагрузка), Вт	4500

Персональные рекомендации
