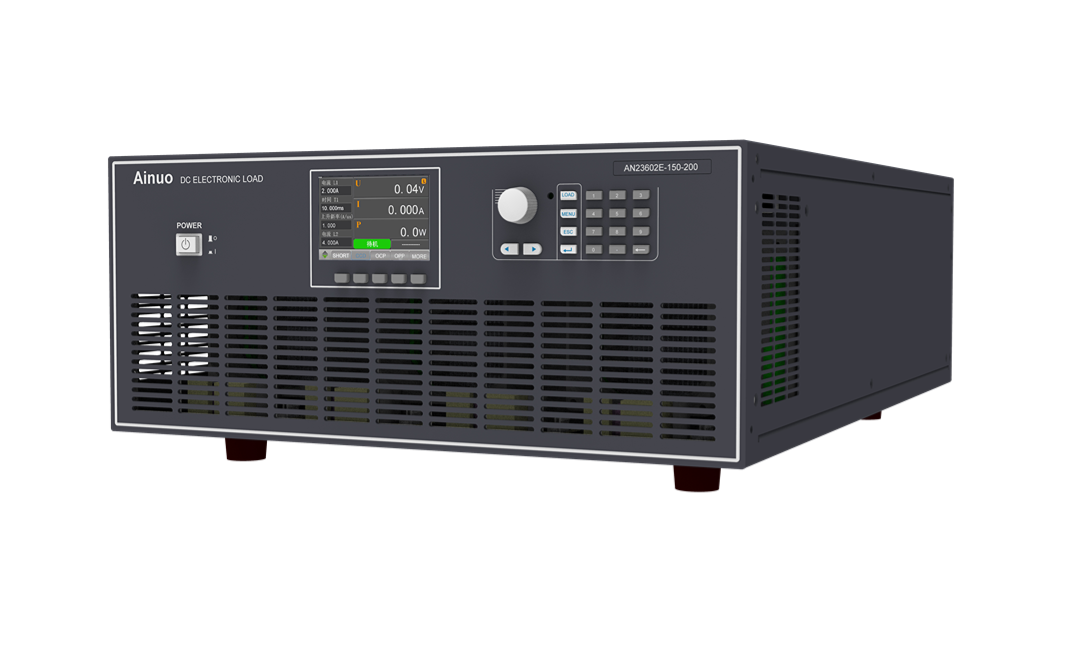

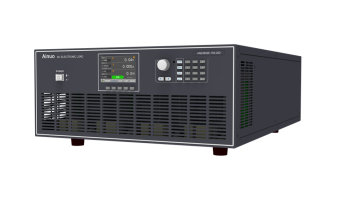

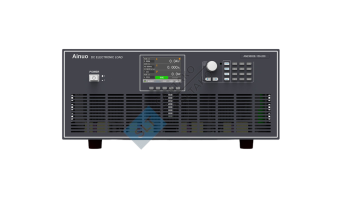

Ainuo AN23600E(F) Электронная нагрузка постоянного тока высокой мощности

Ainuo AN23600E(F) Электронная нагрузка постоянного тока высокой мощности

Серия AN23600E(F) – это совершенно новая программируемая мощная электронная нагрузка постоянного тока, разработанная компанией Ainuo Instruments. Она рассчитана на напряжение 150/600/1200 В и мощность от 2 до 60 кВт. Нагрузки этой серии в основном используются для тестирования продукции в бортовых компьютерах транспортных средств на новых источниках энергии, аккумуляторных батареях, зарядных устройствах, силовой электронике, источниках питания сервоприводов/серверов, высоковольтных ИБП, военной промышленности, фотоэлектрических системах, системах накопления энергии для электросетей, аэрокосмической отрасли и других областях. В конструкции применен цифровой контроллер нового поколения с пятью встроенными режимами и семью расширенными режимами, что обеспечивает последовательное тестирование для удовлетворения потребностей пользователя в программировании, автоматизированном тестировании и других задачах.

Характеристики продукта

Technical specifications

Применение продукта

Высокая плотность мощности, компактность, широкий диапазон напряжений

Нагрузка серии AN23600E имеет широкий диапазон входного напряжения/тока для различных испытаний высокого и низкого напряжения или высокого напряжения и низкого тока, характеризуется высокой плотностью мощности, вдвое меньшим объемом и на треть меньшим весом по сравнению с традиционными электронными нагрузками.

Базовый режим

Встроенные режимы постоянного напряжения (CV), постоянного тока (CC), группы с фиксированной точкой и постоянной мощности (CP) позволяют удовлетворить различные требования к испытаниям.

Режим FLEX — режим включения встроенной сети комплексного импеданса

Входной фильтрующий конденсатор, подключенный к реальной нагрузке, вызовет значительный пусковой ток при включении питания. Паразитное сопротивление и индуктивность длинного внутреннего вывода приведут к дополнительному искажению нагрузочной волны. Таким образом, его импеданс будет эквивалентен комплексному импедансу цепи.
Встроенный режим комплексного импеданса (FLEX) серии 23600E предназначен для моделирования таких нагрузок с целью проверки пригодности тестируемого источника питания. Четыре параметра теста, показанные на рисунке ниже, разложены в соответствии с характеристиками реальной нагрузки в этом режиме. После включения питания ток нагрузки будет соответствовать заданному импедансу цепи.

Режим BATY — специальный режим для проверки аккумулятора

Нагрузка серии AN23600E обеспечивает три режима разряда аккумуляторов: постоянный ток (CC), постоянное сопротивление (CR) и постоянная мощность (CP). Она позволяет управлять нагрузкой электронной нагрузки, устанавливая пороговое напряжение и время тестирования (1–100 000 секунд), чтобы избежать повреждения аккумулятора из-за глубокого разряда. Кроме того, она отображает уровень разряда.
Режим BATY также доступен для тестирования суперконденсаторов и других подобных режимов разряда.

Режим светодиодов — имитация режима светодиодной нагрузки

Нагрузка серии AN23600E имеет встроенный режим нагрузки для имитации светодиодов. Нагрузка, показанная на рисунке справа, имитирует ток светодиода 0 А до включения и рост вольт-ампер после включения. Электронная нагрузка используется для имитации нагрузки, чтобы избежать проблем, связанных со световым загрязнением и нестабильностью параметров, вызванных светодиодными лентами и/или резистивной нагрузкой.

Режим CCD — быстрая динамика и тест Vpp

Нагрузка серии AN23600E имеет встроенную функцию высокоскоростного динамического нагрузочного испытания с частотой изменения до 50 кГц. Пользователь может задать количество повторений за период (от 1 до 100 000) или выполнять динамическое нагружение непрерывно. Как показано на рисунке ниже, можно задать текущее максимальное/минимальное значение нагрузки, время нагрузки, наклоны нарастания/спада и т. д. При динамическом нагружении нагрузка также обеспечивает измерение пикового напряжения с частотой измерения до 500 кГц.

Режим CC — сверхбыстрая скорость загрузки и сверхнизкий перерасход

Нагрузки серии AN23600E обеспечивают сверхбыструю нагрузку.
Например, AN23606E-1200-240 обеспечивает скорость нарастания тока 12 А/мкс. Помимо быстрой нагрузки, встроенный цифровой контроллер нагрузки минимизирует скачок нарастания тока на полной скорости, что позволяет избежать перерегулирования амплитуды тока в серии AN23600.

Режим CV — высокопроизводительный контроллер с регулируемой скоростью контура

В связи с расширением применения источников постоянного тока (CC)
эта нагрузка серии AN23600E оснащена встроенным оптимизированным контроллером компенсации нуля. Обеспечивая быструю, стабильную и точную нагрузку, эта нагрузка имеет три варианта регулировки скорости контура, расширяя возможности адаптации нагрузки. В отличие от обычного интегрального управления с задержкой, на рисунке справа видна очевидная предиктивная связь управления. Внизу показана кривая тока, и предварительная оценка тестируемого источника питания выполняется первой, что обеспечивает быстрое и стабильное нагружение с постоянным напряжением (CV).

Режим LIST – последовательная загрузка

Встроенная функция последовательного тестирования нагрузки AN23600E позволяет редактировать до 8 групп данных. Для каждой группы можно редактировать до 200 шагов, а также время выполнения каждого шага (0–100 с).

Различные формы тока нагрузки доступны для разряда аккумулятора, сервера, комбинированной модуляции нагрузки в системах связи и других случаях, что является эффективным дополнением к динамическому токовому тестированию.

Высокоточное измерение

Нагрузка серии AN23600E обеспечивает три уровня измерения напряжения и тока. Например, AN23606E-1200-240 обеспечивает напряжение 150/600/1200 В, что соответствует требованиям низкого, среднего и высокого напряжения; ток 24/120/240 А обеспечивает точные измерения для различных применений. Высокоточные АЦП и ЦАП с точностью измерения напряжения 0,015% + 0,015% от полной шкалы, тока 0,04% + 0,04% от полной шкалы и мощности 0,1% + 0,1% от полной шкалы.

Возможность мгновенного превосходства

Серия AN23600E обладает мгновенной двукратной перегрузочной способностью, что позволяет выдерживать нагрузку, превышающую номинальную, в кратчайшие сроки.
Идеальный выбор ударных устройств.
Пользователи могут выбирать модели по номинальной мощности блока питания или аккумулятора, а не по максимальной мощности. Низкая стоимость и высокая адаптивность.

Точная блокировка точки защиты питания

Слишком большой выходной ток/мощность тестируемого источника может привести к повреждению. Поэтому большинство тестируемых источников питания имеют защиту от перегрузки по току/мощности: выходное напряжение снижается или отключается при перегрузке. Для такого типа нагрузки предусмотрены режимы тестирования: точка превышения тока (Over Current Point), точка превышения мощности (Over Power Point, OPP). Когда нагрузка обнаруживает, что напряжение меньше или равно пороговому значению после настройки цепи нагрузки и порогового значения, нагрузка останавливается, а ток/мощность в момент срабатывания защиты отображаются на экране, а результат оценивается по точке срабатывания защиты.




Программное обеспечение для визуального программирования

Пользователи могут проводить испытания с помощью программного обеспечения для ПК. Настройка последовательного испытания (списка) через интерфейс нагрузки может быть сложной, но её можно быстро настроить через графический интерфейс хоста, в сочетании с графиком волн, что удобно для тестировщиков.
Хост сохраняет результаты испытаний в точках превышения тока и мощности (OCP, OPP), автоматически обрабатывает данные и формирует отчёт.

Получение  данных

Пользователь может получить мгновенные значения напряжения/тока, сканируя нагрузку и взаимодействуя с источником запуска, а также построить график точек данных с помощью программного обеспечения хоста. Тестовые данные можно экспортировать в файл Excel.

Время сбора данных: 1–40 мкс; разрешение: 1 мкс.
Количество точек сбора данных: 1–1024 (общее количество).
Источник запуска: Нагрузка включена/Нагрузка выключена/ТТЛ/Шина/Ручной.

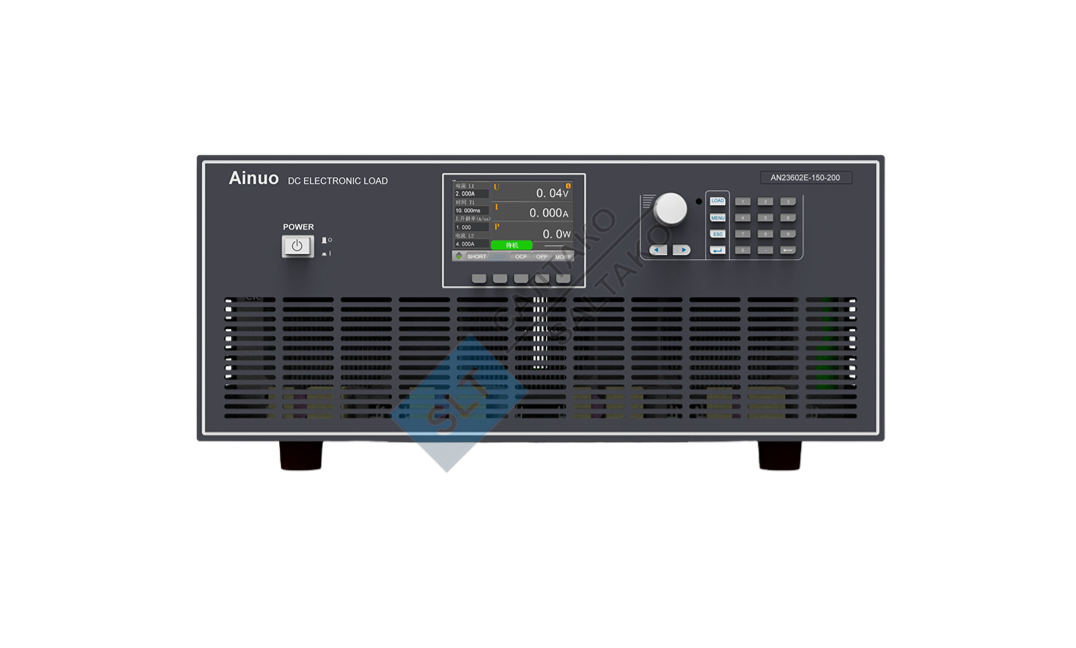

Панель

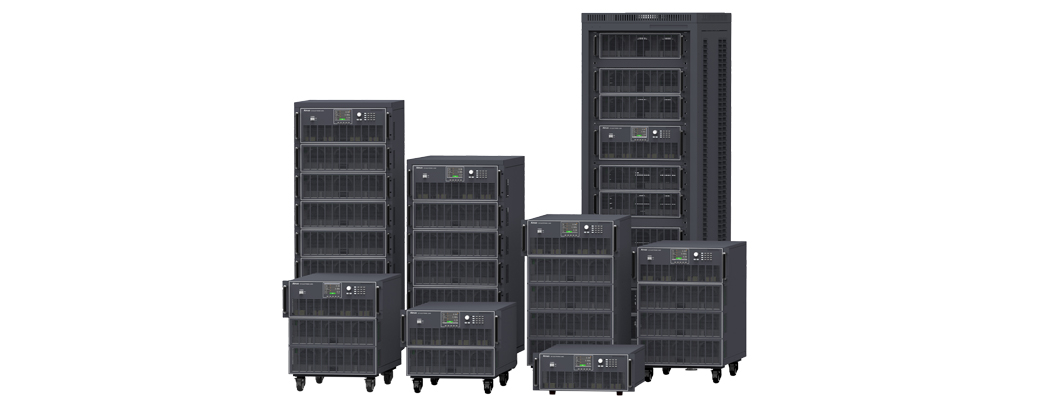

Модели

2kW	AN23602E-150-200(F)	AN23602E-600-140(F)	AN23602E-1200-80(F)	4U
3kW	AN23603E-150-300(F)	AN23603E-600-210(F)	AN23603E-1200-120(F)	4U
4kW	AN23604E-150-400(F)	AN23604E-600-280(F)	AN23604E-1200-160(F)	4U
5kW	AN23605E-150-500(F)	AN23605E-600-350(F)	AN23605E-1200-200(F)	4U
6kW	AN23606E-150-600(F)	AN23606E-600-420(F)	AN23606E-1200-240(F)	4U
8kW	AN23608E-150-800(F)	AN23608E-600-560(F)	AN23608E-1200-320(F)	7U
10kW	AN23610E-150-1000(F)	AN23610E-600-700(F)	AN23610E-1200400(F)	7U
12kW	AN23612E-150-1200(F)	AN23612E-600-840(F)	AN23612E-1200480(F)	7U
15kW	AN23615E-150-1500(F)	AN23615E-600-1050(F)	AN23615E-1200-600(F)	1OU
18kW	AN23618E-150-1800(F)	AN23618E-600-1260(F)	AN23618E-1200-720(F)	1OU
20kW	AN23620E-150-2000(F)	AN23620E-600-1400(F)	AN23620E-1200-800(F)	13U
24kW	AN23624E-150-2400(F)	AN23624E-600-1680(F)	AN23624E-1200-960(F)	13U
30kW	AN23630E-150-2400(F)	AN23630E-600-2100(F)	AN23630E-1200-1200(F)	26U
36kW	AN23636E-150-2400(F)	AN23636E-600-2400(F)	AN23636E-1200-1440(F)	26U
42kW	AN23642E-150-2400(F)	AN23642E-600-2400(F)	AN23642E-1200-1680(F)	34U
48kW	AN23648E-150-2400(F)	AN23648E-600-2400(F)	AN23648E-1200-1920(F)	34U
54kW	AN236@E-150-2400(F)	AN23654E-600-2400(F)	AN23654E-1200-2160(F)	38U
60kW	AN23660E-150-2400(F)	AN23660E-600-2400(F)	AN23660E-1200-2400(F)	33U
