Электронная нагрузка постоянного тока Ainuo серии AN23500(F)

Электронная нагрузка постоянного тока Ainuo серии AN23500(F)

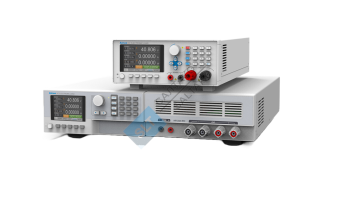

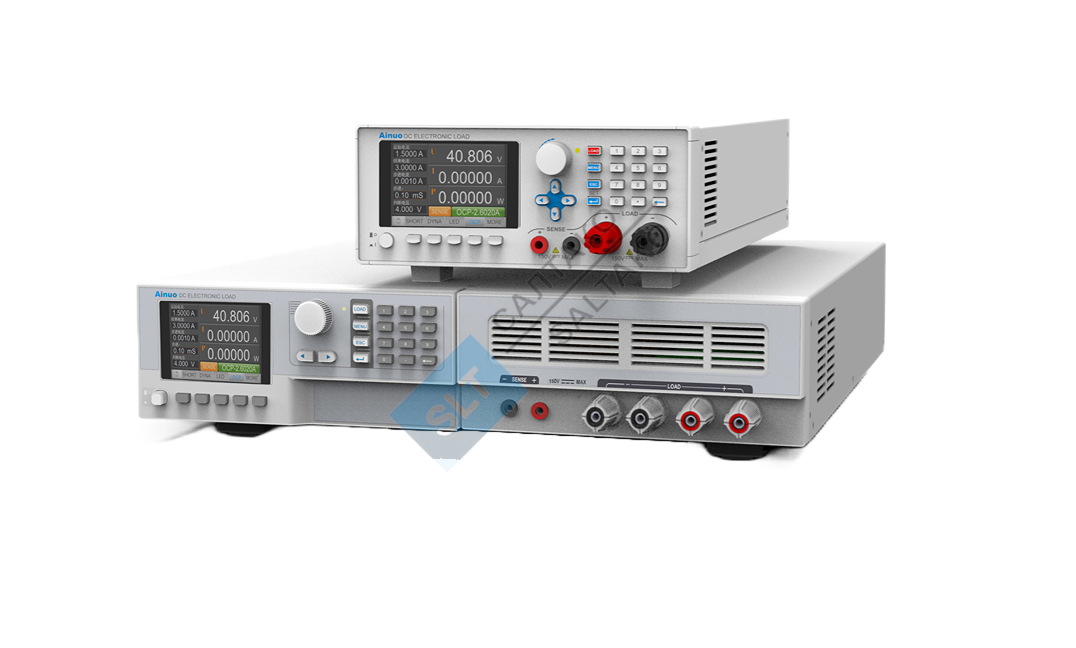

     Электронные нагрузки постоянного тока серии AN23500(F) – это новые устройства постоянного тока, выпущенные компанией Ainuo Instruments. Они охватывают диапазоны напряжения 150 В и 600 В и мощность от 150 Вт до 1,2 кВт. Эта серия электронных нагрузок в основном используется для тестирования продукции во многих областях, таких как автомобильные бортовые компьютеры (OBC), силовые аккумуляторы, точечные зарядные устройства, силовая электроника, источники питания сервоприводов/серверов, высоковольтные ИБП, фотоэлектрические системы, накопители энергии, аэрокосмическая промышленность и другие. В них используется новое поколение цифрового контроллера с пятью встроенными режимами и множеством расширенных режимов для программирования, автоматизированного тестирования и других задач.

Применение продукта

Основные режимы

Нагрузка AN23500(F) имеет четыре встроенных основных режима: постоянное напряжение (CV), постоянный ток (CC), группа с фиксированной точкой и постоянная мощность (CP), подходящие для различных испытаний.

Комбинированные режимы​ ​

Нагрузка AN23500(F) имеет четыре встроенных комбинированных режима: плавный пуск, нагрузка/разгрузка, CC+CV, CC+CV, подходящих для различных испытаний.

Режим BATY  —  специальный режим  тестирования аккумулятора​ ​ ​​

Нагрузка серии AN23500(F) имеет режим тестирования постоянной ёмкости аккумулятора и разряд постоянным током (CC). Для оценки можно установить пороговое напряжение. При падении напряжения аккумулятора до порогового значения нагрузка автоматически прекращается, а выходной ток тестируемого аккумулятора отключается, чтобы предотвратить повреждение аккумулятора из-за глубокого разряда. Нагрузка отображает уровень разряда в А·ч в режиме реального времени. Режим BATY также подходит для тестирования суперконденсаторов и других подобных разрядных испытаний.

Регулируемый  наклон подъема  / спада груза ​​​

Для нагрузок серии AN23500(F) можно настроить различные скорости нарастания/спада тока. Скорость изменения тока: 2,5 А/мкс; время: 20 мкс–999999 мс, разрешение: 20 мкс.

Режим светодиодов —  имитация режима нагрузки  светодиодов

Нагрузка серии AN23500(F) имеет встроенный режим имитации светодиодной нагрузки. Нагрузка, показанная справа, имитирует характеристики, при которых ток светодиода равен нулю до включения и увеличивается в соответствии с вольт-амперной характеристикой после включения. Электронная нагрузка используется для имитации нагрузки, чтобы избежать светового загрязнения или нестабильности параметров светодиодных лент и резистивных нагрузок.



Режим CCD –  быстрый динамический тест

Нагрузки серии AN23500(F) оснащены встроенной функцией высокоскоростного динамического нагрузочного испытания с частотой изменения до 25 кГц, включающей три режима: непрерывный, импульсный и триггерный. Вы можете задать текущее значение нагрузки, время нагрузки, время нарастания/спада и т. д., как показано на рисунке ниже. Помимо динамического нагружения, нагрузка также обеспечивает измерение пикового напряжения с частотой дискретизации до 25 кГц.



Режим LIST  –  последовательная загрузка​ ​

Встроенная функция последовательного тестирования нагрузки AN23500(F) позволяет редактировать до 8 групп данных. В каждой группе можно редактировать до 200 шагов, а также время выполнения каждого шага (0–100 с). Различные формы тока нагрузки предназначены для разряда аккумулятора, сервера, модуляции смешанной нагрузки коммуникационных сетей и т.д. в качестве эффективного дополнения к динамическому токовому тестированию.



Автоматический  режим —  автоматический тест​ ​

С помощью встроенного последовательного теста нагрузки AN23500(F) можно редактировать до 8 групп данных. В каждой группе можно редактировать 200 шагов, включая три (6) режима: без нагрузки, постоянный ток (CC), постоянное напряжение (CV), постоянная мощность (CP), постоянное сопротивление (CR) и короткое замыкание; можно редактировать, тестировать и сравнивать 4 параметра: ток, напряжение, мощность и сопротивление, а также можно редактировать время задержки теста (0,2~100 с), учитывая скорость и точность теста.



Высокоточные  измерения​ ​​

Нагрузка серии AN23500(F) имеет два уровня измерения напряжения и тока. Например, AN23514 обеспечивает напряжение 20 В/150 В, что подходит для одновременного использования в низковольтных и высоковольтных системах; ток 24 А/240 А обеспечивает более точное измерение тока в различных приложениях. Используются высокоточные АЦП и ЦАП, обеспечивающие точность измерения напряжения 0,015% + 0,02% от полной шкалы, тока 0,03% + 0,05% от полной шкалы и мощности 0,1% + 0,1% от полной шкалы.

Дистанционное  измерение​

Нагрузки серии AN23500(F) оснащены функцией дистанционного измерения. При высоком потреблении тока нагрузкой падение напряжения на клемме нагрузки и линии соединения между нагрузкой и тестируемым источником велико и не может быть проигнорировано. Для обеспечения точности измерений добавлена ​​функция дистанционного измерения (SENSE). Дистанционное измерение следует выбирать при большом токе нагрузки или для тестируемых объектов со строгими требованиями к напряжению. Клемма SENSE расположена на передней панели управления для удобства подключения.

I Monitor -  Текущий мониторинг

Нагрузки серии AN23500(F) оснащены аналоговым токовым выходом (BNC), который выдаёт аналоговый сигнал 0–5,5 В, соответствующий току от 0 до максимального значения. Нагрузки можно напрямую подключить к внешнему вольтметру или осциллографу через BNC-разъём для мониторинга тока в режиме реального времени без использования дополнительных токовых датчиков.

Точная  блокировка точки защиты питания ​ ​ ​​ ​​

Нагрузки серии AN23500(F) имеют функцию защиты от перегрузки по току (OCP/OPP). Слишком большой выходной ток тестируемого источника может привести к повреждению. Поэтому большинство тестируемых источников питания имеют функцию защиты от перегрузки по току: при перегрузке выходное напряжение снижается или выход отключается. Поэтому для нагрузки предусмотрен режим тестирования для этого состояния — проверка перегрузки по току (OCP).

После настройки цепи нагрузки и порогового напряжения, когда нагрузка обнаруживает, что напряжение меньше или равно пороговому, нагрузка прекращается, и в то же время на экране отображается ток в момент срабатывания защиты, а результат оценивается по точке защиты.



Полная  защита​

Нагрузка серии AN23500(F) отличается высокой надежностью и оснащена различными защитами, включая: OVP (защита от перенапряжения), OCP (защита от перегрузки по току), OTP (защита от перегрева), OPP (защита от перегрузки по мощности), RVP (защита от обратного подключения), SSP (защита SENSE).

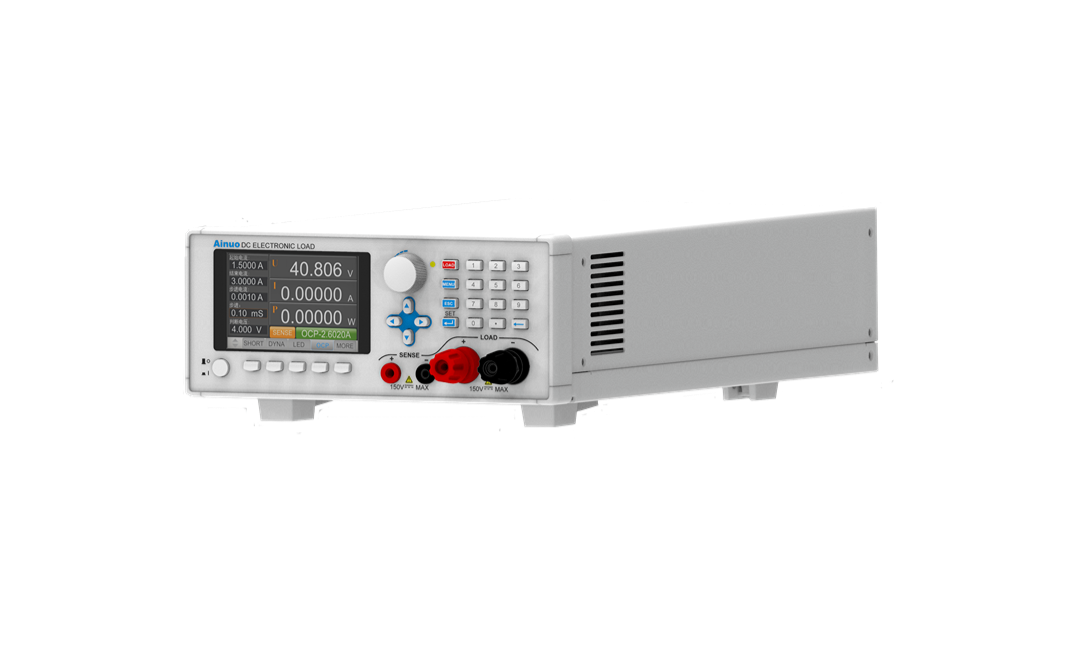

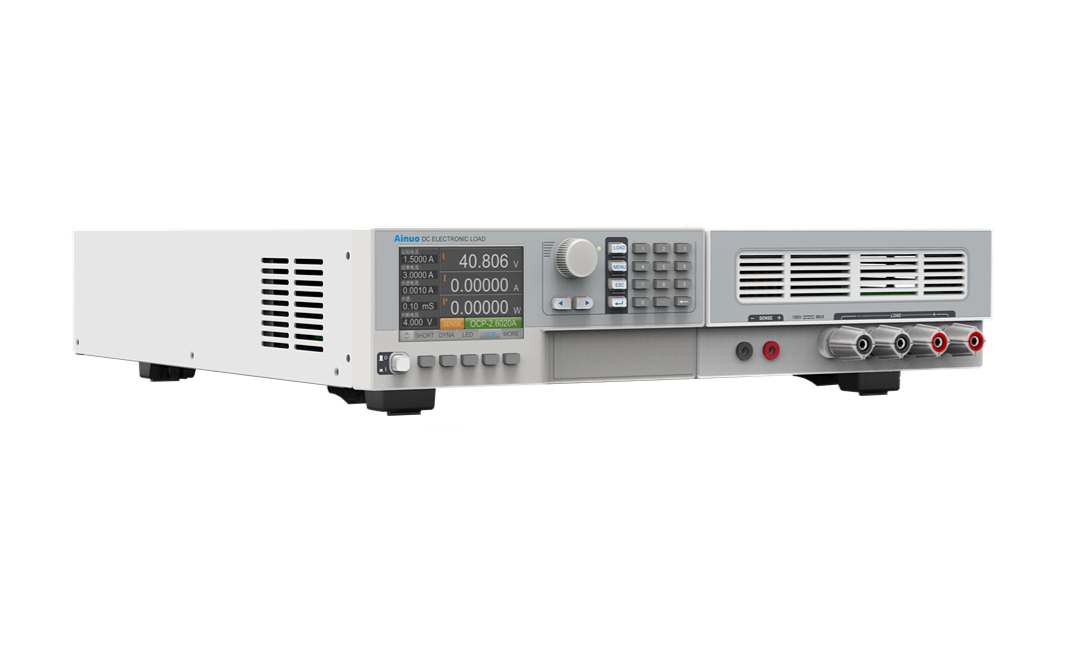

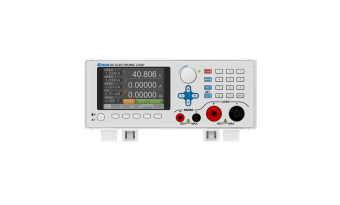

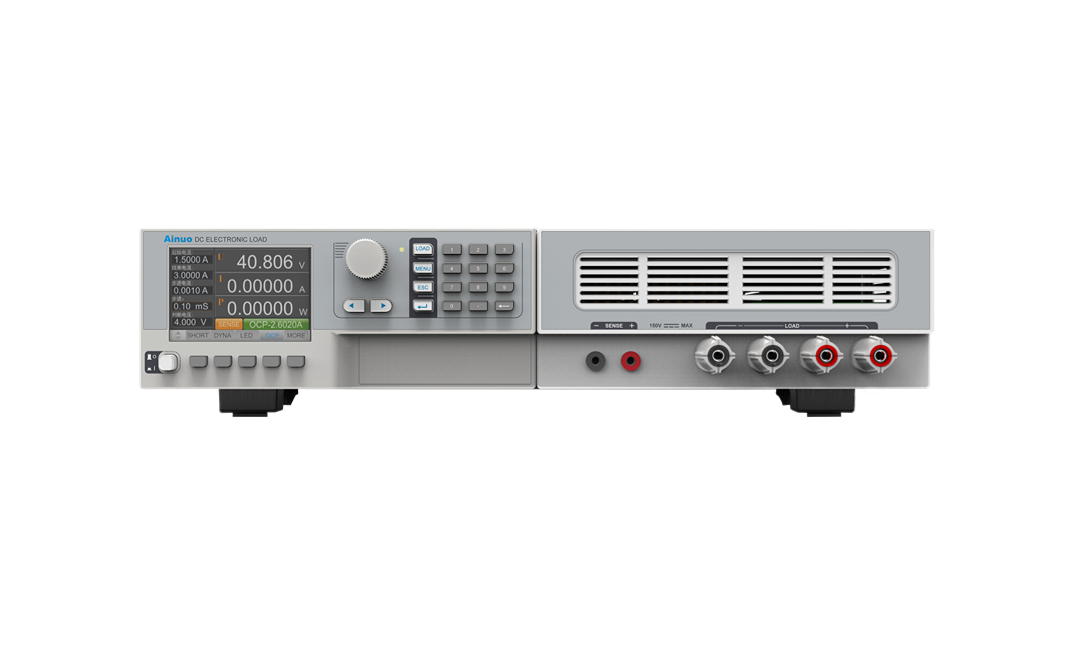

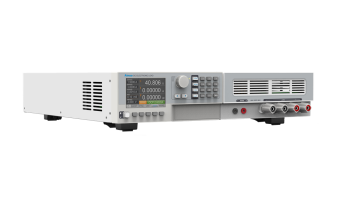

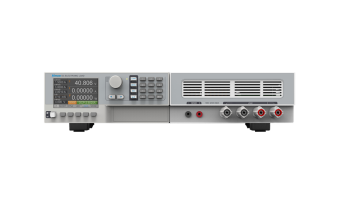

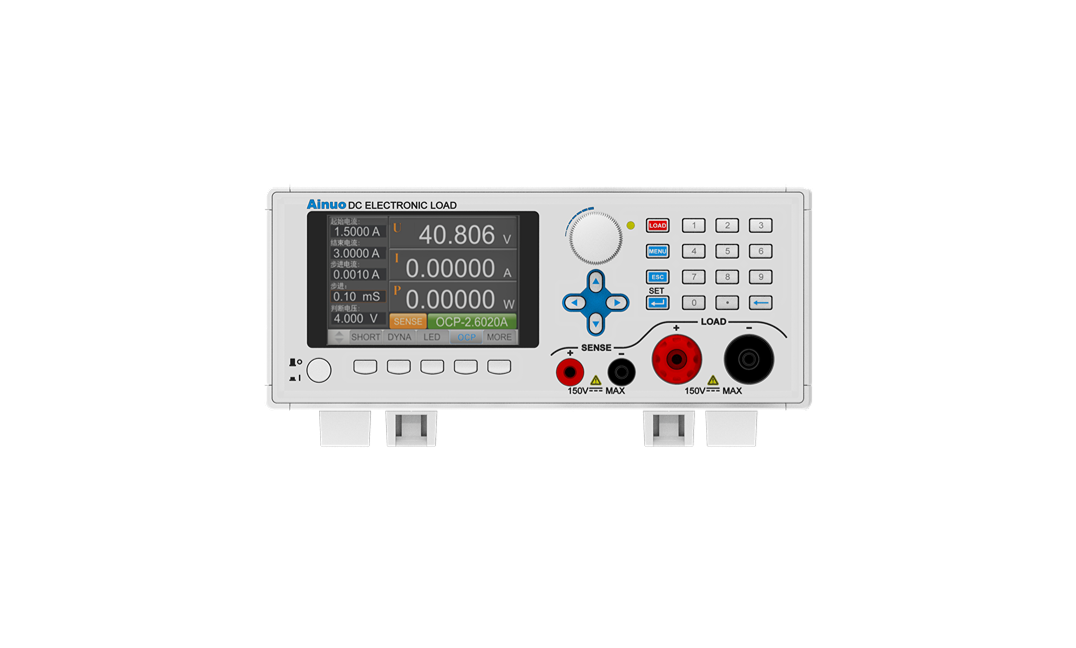

Панель

Технические характеристики

Модели:

AN23511 V2(F) 150V/30A/150W
AN23512 V2(F) 150V/60A/300W
AN23512B V2(F) 600V/15A/300W
AN23513B(F) 600V/30A/600W
AN23514(F) 150V/240A/1200W
AN23514B(F) 600V/60A/1200W


Электронная нагрузка постоянного тока Ainuo серии AN23500(F)
