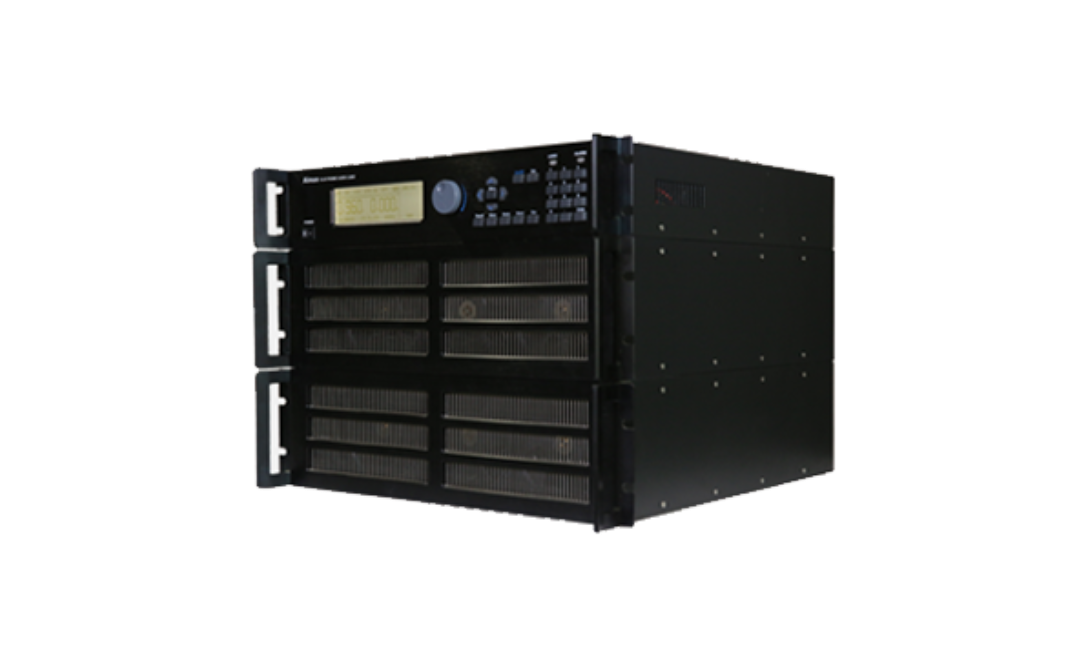

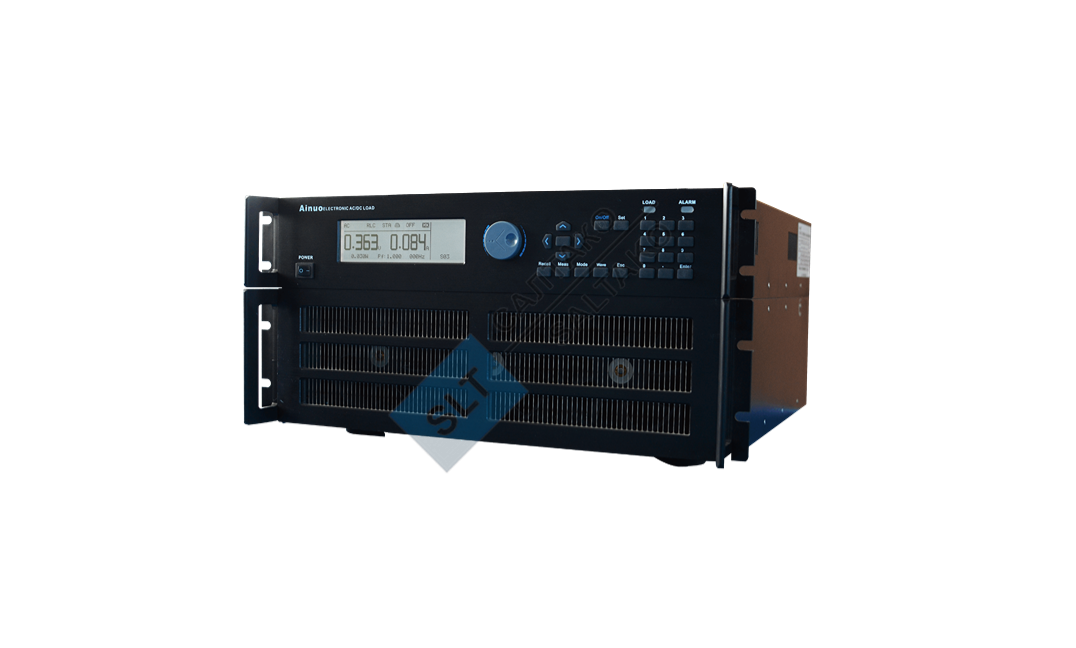

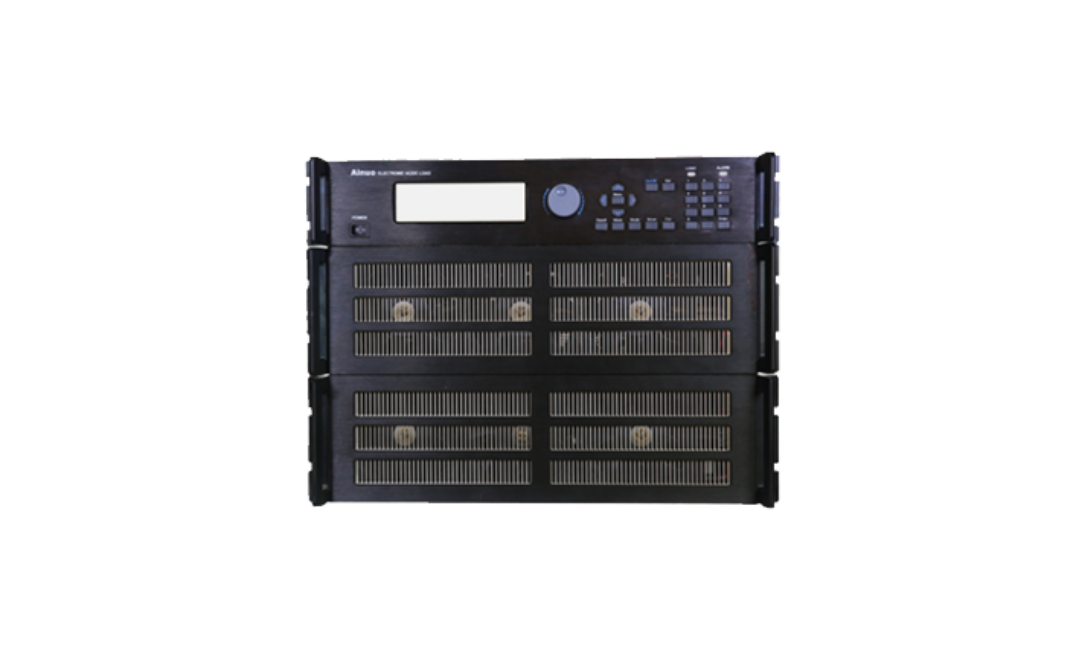

Электронная нагрузка переменного и постоянного тока AC/DC Ainuo серии AN29(F)

Электронная нагрузка переменного и постоянного тока AC/DC Ainuo серии AN29(F)

     Электронная нагрузка переменного/постоянного тока серии AN29(F) обладает гибкими функциями параллельного и онлайн-подключения. Параллельное подключение нескольких устройств позволяет увеличить ток и мощность, удовлетворяя требованиям к испытаниям мощных однофазных источников питания. При подключении трёхфазного источника питания формируется трёхфазная нагрузка, соответствующая требованиям к испытаниям трёхфазного питания. Несколько устройств также могут быть подключены параллельно для формирования мощной трёхфазной электронной нагрузки.

Характеристики продукта

л  CE

l  Мощность: 1400 Вт ~ 8400 Вт

l  Рабочее напряжение от низкого до 2 В и до 350 Вэфф.

l  Диапазон тока: 10 А ~ 60 А, пиковый ток: 45 А ~ 270 А

l  Диапазон частот: 44 ~ 1000 Гц, постоянный ток

l  Пик-фактор: 1,4 ~ 5,0000

l  Регулируемый коэффициент мощности, диапазон настройки 0-1,0

l  3 блока параллельно для реализации 3-фазной нагрузки

l  Режим работы: постоянный ток CC, постоянное сопротивление CR, постоянная мощность CP

l  Текущий сдвиг: текущий сдвиг можно настроить во время тестирования

l  DC: статическая нагрузка, динамическая нагрузка, 40 шагов программирования

l  AC: Моделирование формы сигнала, синусоидальный, гармоники 3–15, фазовый вентиль, крест-фактор

l  Регулировка верхнего/нижнего пределов, сигнализация превышения предела (GO/NG)

l  Порт дистанционного обнаружения напряжения, используемый для точного измерения, исключает падение напряжения в проводах

l  Функции защиты: от перенапряжения, перегрузки по току, перегрузки по мощности, перегрева, переполюсовки постоянного тока.  Параметры измерения: U, I, P, F и PF.

Информация о заказе и расширенные функции

l   AN29201(F): Электронная нагрузка переменного/постоянного тока 260 В/10 А/1400 Вт
l  AN29202(F): Электронная нагрузка переменного/постоянного тока 260 В/20 А/2800 Вт
l  AN29203(F): Электронная нагрузка переменного/постоянного тока 260 В/30 А/4200 Вт
l  AN29204(F): Электронная нагрузка переменного/постоянного тока 260 В/40 А/5600 Вт
l  AN29205(F): Электронная нагрузка переменного/постоянного тока 260 В/50 А/7000 Вт
l  AN29206(F): Электронная нагрузка переменного/постоянного тока 260 В/60 А/8400 Вт
l  RS485, GPIB опционально

Производственная функция

l   Моделирование формы волны

Тестовая функция

l   Тест коэффициента мощности.
Моделирование индуктивной и емкостной нагрузки, коэффициент мощности (PF) от 0 до 1. Если необходимо настроить сдвиг фазы тока нагрузки и коэффициент мощности, коэффициент мощности можно легко настроить на передней панели, подключение проводов не требуется.


l   Тест регулирования.
В режиме постоянного тока (CC) ток нагрузки просто изменяет заданное значение, а не выходное напряжение проверяемого устройства. См. характеристическую кривую.


l   Тест динамических характеристик.
Динамический режим переключается между 2 уровнями в цикле, см. характеристическую кривую. Динамический наклон нарастания/спада тока можно настраивать отдельно.


l  Программируемые шаги:
4 группы, 10 шагов в группе. 4 группы можно объединить параллельно в 40 шагов, а также можно разделить на отдельные шаги.


l  Подключите параллельно и последовательно
3 устройства параллельно для реализации 3-фазной нагрузки.

Применение продукта

Испытание однофазного источника питания высокой мощности

Технические характеристики

Модели:

  AN29201(F): Электронная нагрузка переменного/постоянного тока 260 В/10 А/1400 Вт
  AN29202(F): Электронная нагрузка переменного/постоянного тока 260 В/20 А/2800 Вт
  AN29203(F): Электронная нагрузка переменного/постоянного тока 260 В/30 А/4200 Вт
  AN29204(F): Электронная нагрузка переменного/постоянного тока 260 В/40 А/5600 Вт
  AN29205(F): Электронная нагрузка переменного/постоянного тока 260 В/50 А/7000 Вт
  AN29206(F): Электронная нагрузка переменного/постоянного тока 260 В/60 А/8400 Вт
