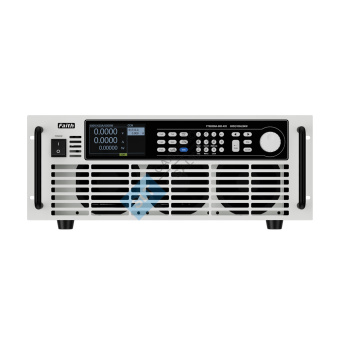

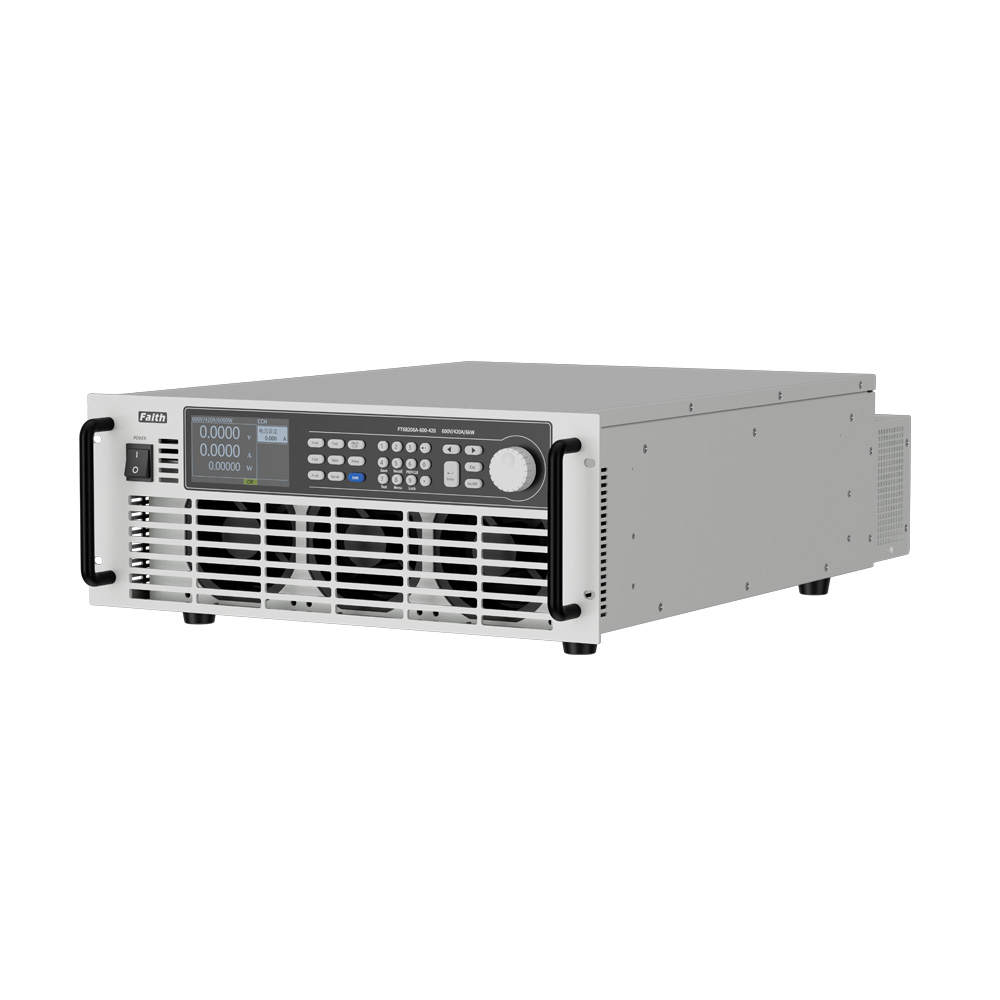

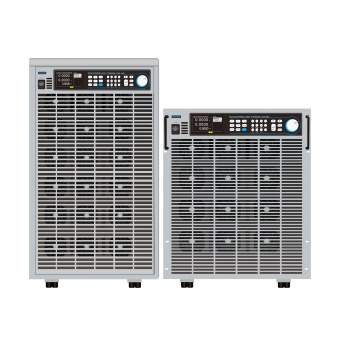

Электронная нагрузка постоянного тока FaithTech серии FT68200A/AL/E (6 кВт ~ 60 кВт)

Серия FT68200A/AL/E имеет четыре диапазона напряжения 150 В, 600 В, 1200 В и 1600 В, диапазон мощности от 4 до 60 кВт, ток до 2400 А. Широкий рабочий диапазон и чрезвычайно высокая динамическая частота значительно расширяют возможности испытаний и область применения. Вся серия обладает высокой перегрузочной способностью, а мгновенная перегрузка может достигать двукратного превышения номинальной мощности, что позволяет существенно снизить стоимость испытаний.

FT68200A/AL/E имеет интерфейсы LAN, RS232, RS485, CAN, GPIB, USB и другие, а также аналоговые интерфейсы. Поддерживает протоколы связи SCPI и ModBus, что обеспечивает удобство для системной интеграции.

• Одиночная мощность: 4 кВт ~ 60 кВт, максимальная мощность может быть увеличена до 600 кВт посредством параллельного соединения ведущий/ведомый;
• Плотность мощности 6 кВт/3U；
• Диапазон напряжения: 150В, 600В, 1200В;
• Диапазон тока: 100 А/кВт (150 В), 70 А/кВт (600 В), 40 А/кВт (1200 В); 20 А/кВт (1600 В)
• Высокая точность, точность напряжения составляет (0,025%+0,025% полной шкалы);

Текущая точность составляет (0,05%+0,05%FS);

• Несколько режимов работы: режим работы CC, CV, CR, CP, CRD, CPD, CV+CC, CR+CC, CP+CC;
• Скорость программирования 50 кГц, скорость дискретизации 500 кГц；
• Функция динамического сканирования 30 кГц;
• Скорость передачи данных может достигать 1 кГц, что значительно повышает возможности получения данных через интерфейс связи.
• Мгновенная перегрузка по мощности с функцией нагрузки, мгновенная перегрузочная способность более чем в два раза превышает номинальную мощность;
• OCP, OPP, моделирование светодиодов, влияние нагрузки, внутреннее сопротивление батареи, функция тестирования разряда батареи;
• Измерение времени, функция измерения (Vpk+/-)；
• Функция автоматического тестирования, функция нагрузки синусоидального диапазона, функция последовательности; функция MPPT
• Комплексные функции защиты: от перенапряжения, перегрузки по току, перегрева, ограничения по току, ограничения по мощности, обратного подключения на входе, отключения питания и т. д.
• Внешний аналоговый программный вход и выход контроля тока с возможностью высоковольтной изоляции;
• Цветной TFT ЖК-экран, интерфейс меню на английском и китайском языках.
• Оснащен различными интерфейсами связи: RS232, RS485, LAN, USB, GPIB (опционально), CAN (опционально), USB-TMC (опционально)
• Поддерживает протоколы связи SCPI и ModBus;

Переходный тест

Современные электронные устройства работают на очень высоких скоростях и требуют быстрого переходного отклика. Для решения этих задач серия предлагает высокоскоростную программируемую динамическую токовую нагрузку (CCD). На рисунке ниже показаны программируемые параметры, такие как высокий/низкий уровень тока, T1/T2, скорость нарастания/спада. Динамическая нагрузка поддерживает непрерывный, импульсный и переключаемый режимы. При настройке на импульсный или переключаемый режим нагрузка принимает сигнал запуска с передней панели, внешнего входа или шины, что позволяет синхронизировать поведение динамической нагрузки с другими событиями. Динамическое изменение частоты составляет до 50 кГц.

Статический тест

В дополнение к основным режимам тестирования CC, CV, CR, CP последовательная нагрузка предоставляет пользователям комплексные режимы CV+CC, CP+CC и CR+CC для удовлетворения требований комплексного тестирования (комплексные режимы недоступны для моделей с суффиксом «E», таких как FT68206E).

Тест программируемой последовательности

Все модели оснащены функцией программируемой последовательности для имитации различных изменений входной нагрузки. Функция последовательности позволяет пользователям программировать список шагов во внутренней памяти электронной нагрузки и выполнять их. Последовательность работает в режиме CCH с максимальной скоростью нарастания тока по умолчанию. Каждой ячейке внутренней памяти можно выделить до 100 шагов, максимум 20 ячеек (последовательностей). Тестовую последовательность можно запрограммировать локально с помощью клавиатуры и ручки. Настройки каждого шага включают значение нагрузки и длительность (100 мкс ~ 99999 с). Файлы последовательностей могут выполняться непрерывно, быть связаны с заданными последовательностями или выполняться в заданном цикле.

Динамическая развертка частоты 30 кГц, захват _{пикового значения V (+/-)}

Нагрузка серии FT68200 обладает уникальной функцией динамической развёртки частоты с регулируемой частотой до 30 кГц. Эта возможность идеально подходит для определения пиков напряжения в наиболее неблагоприятных ситуациях. Измерение пикового напряжения V _(+/-) осуществляется с помощью этой функции с частотой дискретизации 500 кГц. Она позволяет эффективно тестировать динамический отклик различных источников питания на разных частотах.

Скорость передачи данных 1 кГц

Серия обеспечивает скорость передачи данных до 1 кГц, то есть 1000 точек данных напряжения и тока в секунду, что упрощает такие задачи, как построение осциллограмм и динамический анализ данных. В приложениях системной интеграции главный компьютер может использовать эту функцию для сбора тестовых данных, избегая использования осциллографа и высокоскоростного оборудования для измерения тока, что позволяет экономить средства.

Возможность мгновенной перегрузки по мощности

Все модели обладают мгновенной нагрузочной способностью, в два раза превышающей номинальную (диапазон времени: 5 с). Это значительно экономит затраты на испытания с мгновенной высокой мощностью. Эта функция подходит для таких ситуаций, как запуск двигателя постоянного тока, мгновенная перегрузка источника питания, мгновенный разряд аккумуляторной батареи, испытание мгновенной нагрузочной способности силовых электронных устройств и т. д.

Измерение времени

Все модели обеспечивают измерение времени нарастания и спада входного напряжения, тока или внешнего сигнала. Прибор может применяться для измерения времени включения и выключения, времени удержания, времени нарастания и спада импульсов источников питания. Также он может измерять время перегорания предохранителя и время срабатывания автоматического выключателя. Диапазон измерения составляет от 0,1 мс до 20 ч, а разрешение — 0,1 мс.

Тест OCP/OPP

Все модели оснащены функцией тестирования защиты от перегрузки по току (OCP) и защиты от перегрузки по току (OPP), которая позволяет пользователю устанавливать порядок тока или мощности для проверки защиты от перегрузки по току или мощности, а также оценивать результат теста как «пройдено» или «не пройдено» для электронной нагрузки. Максимальный ток (Imax ₎ или мощность (Pmax ₎ во время тестирования можно зафиксировать и отобразить на дисплее без использования осциллографа, что позволяет проверить правильность расчёта защиты от перегрузки по току и мощности. Это значительно экономит время тестирования.

Автоматический тест

Принцип работы функции автоматического тестирования заключается в следующем: нагрузка выполняет этапы тестирования в запрограммированном порядке в соответствии с файлом автоматического тестирования. На каждом этапе тестирования нагрузка нагружается в заданном режиме (CC, CV, CR, CP) в течение определённого времени, при этом напряжение, ток и мощность проверяются на соответствие заданному диапазону. После выполнения всех этапов тестирования выдаётся окончательный результат PASS или FAIL. Кроме того, в режиме автоматического тестирования нагрузка может принимать сигнал запуска с передней панели, внешнего входа или шины, что позволяет синхронизировать поведение тестирования с другими событиями. Нагрузка серии FT68200 может хранить до 50 файлов автоматического тестирования, каждый из которых может содержать до 20 этапов тестирования.

Тест разряда батареи

В серии используется метод разряда постоянным током (DCR) для проверки внутреннего сопротивления и ёмкости аккумулятора. Доступны три режима разряда: CC, CR и CP. Можно задать напряжение, время и ёмкость отсечки. Процесс разряда прекращается при выполнении любого из условий. Нагрузка регистрирует ёмкость (Ач), ёмкость (Втч) и время разряда во время разряда. Эта функция разряда также применима для разряда суперконденсаторов.

Работа при включенном напряжении (Von) и выключенном напряжении (Voff)

В статическом режиме работы (CC, CV, CP и CP) пользователи могут управлять включением/выключением входа электронной нагрузки постоянного тока путем настройки функции Von/Voff.

Защитные функции

Для защиты подключенного оборудования нагрузка оснащена программируемыми функциями защиты, такими как OVP, OCP, OPP и LVP. Кроме того, имеются встроенные аппаратные функции защиты OV, OC, OP и OTP. При срабатывании защиты нагрузка немедленно отключается, а на дисплее отображается соответствующий сигнал.

Внешнее аналоговое программирование и мониторинг

Помимо управления с передней панели и через удаленный интерфейс, значения тока также могут программироваться в диапазоне 0...100% с помощью аналогового управляющего сигнала 0...10 В (доступно только в режиме CCH). Для контроля входного тока предусмотрены аналоговые выходы 0...10 В. Точность программирования и контроля тока составляет 0,5%+0,5% от полной шкалы.

Синусоида 1 кГц Синусоида 5 кГц

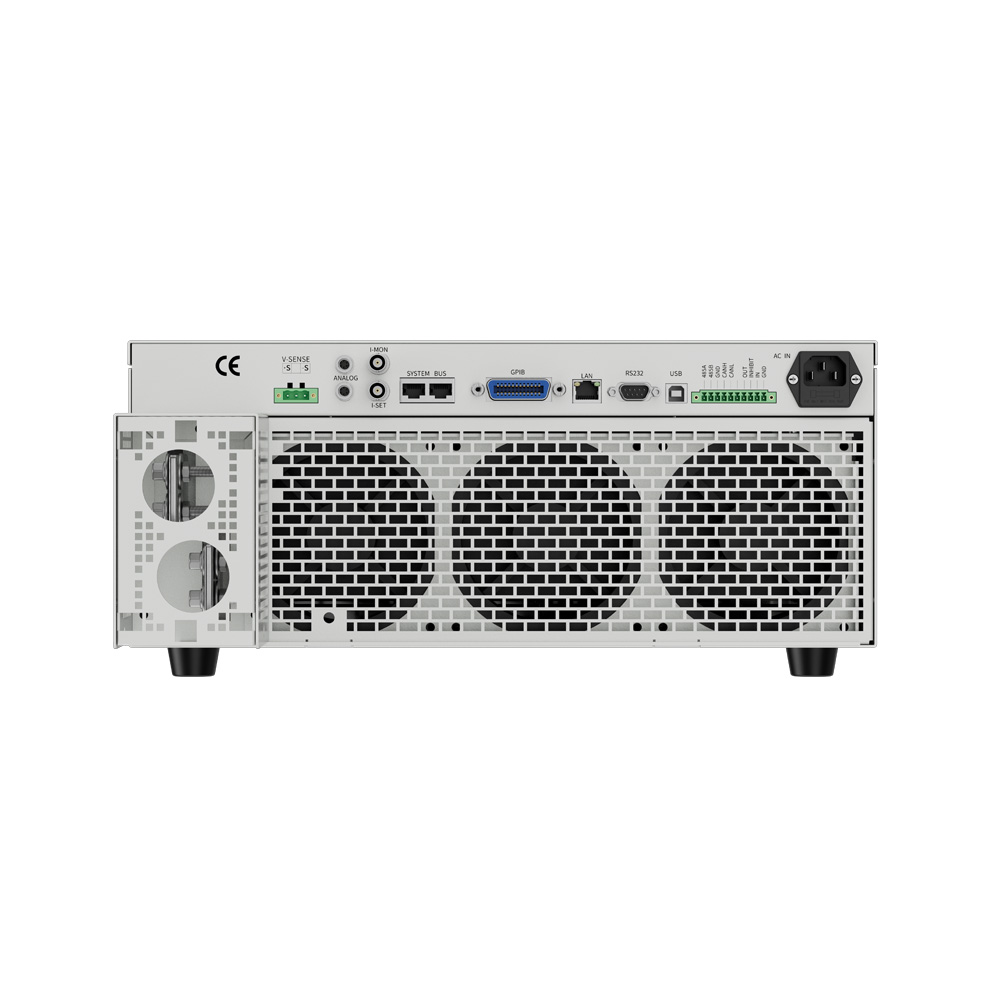

Цифровые интерфейсы

Помимо локального управления с помощью поворотной ручки на всей клавиатуре, предусмотрены стандартные интерфейсы дистанционного управления, такие как стандартные интерфейсы RS232, RS485, LAN, USB (последовательный), а также дополнительные интерфейсы GPIB и CAN. USB, RS232 и LAN можно использовать для управления и мониторинга устройств с помощью команд языка SCPI или протокола ModBus RTU, при этом GPIB поддерживает только SCPI, а CAN — только CANopen.

Параллельный режим «ведущий-ведомый»

Все модели оснащены интеллектуальным параллельным управлением Master-Slave, которое позволяет программировать токи нагрузки ведущего устройства и автоматически рассчитывать их и распределять между ведомыми устройствами. Для увеличения мощности и тока можно подключить до 10 одинаковых устройств параллельно, чтобы достичь желаемых мощности и тока. Использование нескольких устройств параллельно для имитации одной нагрузки значительно упрощает эксплуатацию.

Дополнительное программное обеспечение для управления

Серия предоставляет управляющее программное обеспечение для ПК на базе Windows, которое может считывать данные испытаний, генерировать изображения, экспортировать отчеты, печатать отчеты и т. д. в режиме реального времени, что удобно для клиентов.

Принадлежности

Программное обеспечение для управления графической визуализацией FT68201A/E FaithLoad;

Принадлежности для выпрямителей переменного тока;

Дополнительные цифровые интерфейсы, такие как GPIB, CAN;

Параллельный кабель (1 метр)
