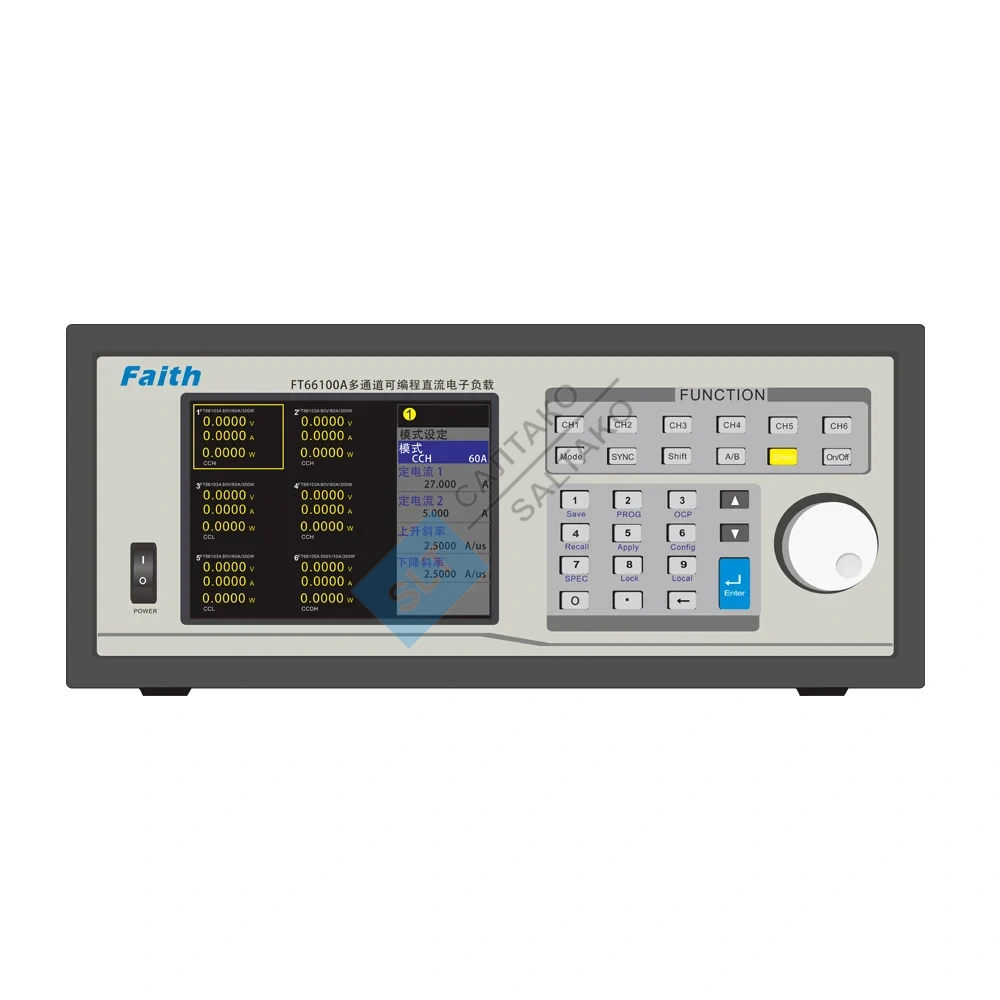

Многоканальная электронная нагрузка постоянного тока FaithTech FT66100A

FaithTech FT66100A Многоканальная электронная нагрузка постоянного тока

     Многоканальная программируемая электронная нагрузка постоянного тока FT66100 имеет модульную конструкцию. В одну раму можно установить до 6 модулей электронной нагрузки. 8-дюймовый цветной экран отображает данные с 6 каналов одновременно и позволяет адаптировать интерфейс дисплея в соответствии с количеством каналов. Эта нагрузка обладает широким спектром тестовых функций, подходит для тестирования различных источников питания постоянного тока с одним или несколькими выходами, зарядных устройств, драйверов светодиодов и соответствующего оборудования, включая базовые режимы тестирования CC, CV, CR и CP, а также режим тестирования светодиодов и функцию динамического тестирования с динамической частотой до 20 кГц.

      Серия FT66100 использует структуру одного хоста и одного модуля. Пользователи могут свободно выбирать модули в зависимости от количества тестовых каналов и требований к питанию, что идеально подходит для создания платформы для тестирования электропитания. Серия оснащена интерфейсами RS232, GPIB (опционально), LAN (опционально) и другими интерфейсами управления, что позволяет пользователям легко реализовать дистанционное интеллектуальное управление, значительно повышая эффективность работы и предоставляя разнообразные решения для проектирования и тестирования.

• 8-дюймовый цветной дисплей, может отображать данные 6 каналов и устанавливать параметры одновременно, самоадаптирующийся экран;
• Поддержка отображения на китайском/английском/китайском языках;
• 5-битные данные, точность 0,05%, динамическая частота 20 кГц может быть установлена ​​по восходящему и нисходящему наклону;
• Постоянный ток, постоянное напряжение, постоянное сопротивление, постоянная мощность и пять функций тестирования светодиодов;
• Несколько модулей могут быть установлены в режим синхронизации, спокойно справляясь с испытанием сильноточных или многоканальных устройств;
• Защита от перенапряжения/перегрузки по току/перегрузки по мощности/перегрева/переполюсовки и другие комплексные интеллектуальные функции;
• Благодаря регулируемому значению предельного тока и мощности оборудования можно эффективно обеспечить надежную защиту тестируемого оборудования;
• Поддержка быстрого вызова, цифровые клавиши могут произвольно вызывать сохраненные настройки, легко тестировать;
• Поддерживает автоматическое тестирование, загружает автоматическое завершение процесса тестирования и выдает результат тестирования;
• Поддерживает тест OCP, автоматически находит точку защиты от перегрузки по току, регистрирует максимальное значение тока и максимальной мощности и выдает оценку результата;
• Два состояния короткого замыкания, переключение и задержка, для обеспечения безопасности тестируемого источника питания;
• Идеальная защита оборудования и программного обеспечения, комплексная внутренняя и внешняя защита;
• Имитировать емкостно-индуктивную нагрузку, контролировать состояние заряда и разряда аккумулятора;
• Коммуникационный порт RS232, GPIB (опционально), LAN (опционально), стандартный набор инструкций SCPI, простая в сборке тестовая система;
• Интеллектуальное управление вентилятором экономит электроэнергию и снижает уровень шума.

Модели

Модель	Спецификация	Замечание
FT66100A	Специализированное шасси серии FT66100	Максимальная мощность одной машины составляет 1800 Вт. Шесть установочных насадок.
FT66103A	Электронный модуль нагрузки 80В/60А/300Вт	Занимает один установочный бит
FT66105A	Электронный модуль нагрузки 500В/10А/300Вт	Занимает один установочный бит
FT66106A	Электронный модуль нагрузки 80В/120А/600Вт	Занимает один установочный бит
FT66108A	Электронный модуль нагрузки 500В/20А/600Вт	Занимает два установочных места

Область применения

Производство, проверка на прочность и качества маломощных источников питания, таких как маломощные источники питания, преобразователи постоянного тока, зарядные устройства для мобильных телефонов, аккумуляторы 3C, BMS и т. д. Автомобильные жгуты проводов, разъемы, предохранители, реле, центральные электрические коробки и другие испытания продукции; аккумуляторные батареи, сбалансированный разряд платы защиты BMS, производственные испытания электроинструмента, производственные испытания светодиодных плат питания и другие смежные области.

 Стационарная функция

Электронная нагрузка серии FT66100 с функциями стабилизации тока, напряжения, сопротивления и мощности, а также пятью режимами тестирования светодиодов удовлетворяет широкому спектру требований. Режимы стабилизации тока и сопротивления позволяют проверить стабильность выходного напряжения источника питания при различных нагрузках. Для зарядных устройств и адаптеров режим стабилизации напряжения позволяет изменять выходное напряжение зарядного устройства и адаптера, проверяя правильность выходного тока.

Динамическая функция

Серия FT66100 предоставляет программируемые возможности динамического тестирования. Динамический режим используется для моделирования всех видов резких изменений и отклонений под нагрузкой и подходит для тестирования динамических характеристик источников питания. Максимальная частота до 20 кГц, поддержка нарастающего и нисходящего фронтов, переключение диапазонов параметров.

тест OCP

Нагрузка серии FT66100 сама по себе обеспечивает испытание OCP, которое в основном используется в системах управления системами (BMS), испытаниях точек перегрузки по току и точек перегрузки силовых модулей. В ходе испытания OCP точка защиты от перегрузки по току объекта испытания автоматически определяется и записывается в значения IMAX и PMAX. В сочетании с верхними и нижними предельными значениями параметров испытания, нагрузка автоматически определяет, превышают ли результаты испытания заданные характеристики, экономя время на проверку конструкции изделия и тестирование производственной линии.

Возможности программы

Серия FT66100 предоставляет возможности программного тестирования для имитации сложных изменений реальных нагрузок. В программном режиме нагрузка выполняет несколько тестов на устройстве на основе файла и выводит результаты теста в виде «Пройдено» или «Не пройдено» после завершения теста. Преимущества программного режима особенно очевидны при инспекции продукции, что позволяет значительно повысить её эффективность. Нагрузка может хранить до 10 программ, каждая из которых содержит 10 последовательностей, что в общей сложности составляет 100 файлов. Если одной программной последовательности недостаточно для тестирования объекта, можно использовать функцию цепочки программ для получения дополнительных последовательностей.

Режим ПРИМЕНЕНИЯ

Серия FT66100A предлагает широкий спектр режимов применения для проведения испытаний в особых ситуациях, включая четыре режима:

Моделирование индуктивной нагрузки (CC Rise), моделирование емкостной нагрузки (CV Rise), режим постоянного тока и постоянного напряжения (CC To CV) и режим постоянного сопротивления к постоянному напряжению (CR To CV).

Режим плавного пуска при постоянном напряжении эквивалентен емкостной нагрузке, а величина его аналоговой емкости пропорциональна времени нарастания сигнала плавного пуска. Режим плавного пуска при постоянном токе эквивалентен индуктивной нагрузке, а его аналоговая индуктивность пропорциональна времени нарастания сигнала плавного пуска. Режимы CC TO CV и CR TO CV в основном используются для тестирования аккумуляторов и конденсаторов, что позволяет добиться более глубокого разряда.

SCPI с дистанционным управлением

Серия FT66100 поддерживает стандартные команды SCPI, с помощью которых можно реализовать все функции панели управления. Это обеспечивает удобство создания интеллектуальной тестовой платформы и дополнительного обучения пользователей. Серия FT66100A позволяет легко осуществлять дистанционное управление электронными нагрузками через интерфейсы RS232, GPIB (опционально) и LAN (опционально).

Информация о покупке

Имя	Модель или спецификация	Инструкция
Карта адаптера GPIB	FT661000A	Один из двух вариантов, установка на заводе перед отправкой
Карта сетевого адаптера	FT661001A



|Таблица спецификаций

Модель	FT66103A		FT66105A		FT66106A		FT66108A
Власть	300 Вт		300 Вт		600 Вт		600 Вт
Текущий	60А		10А		120А		20А
Напряжение*1	80 В		500 В		80 В		500 В
Минимальное рабочее напряжение при полном токе	1,5 В при 60 А		4,5 В при 10 А		2В при 120А		5В при 20А
Постоянный ток
Диапазон	0～6А	0～60А	0～1А	0～10А	0～12А	0～120А	0～2А	0～20А
Разрешение	0,1 мА	1 мА	0,02 мА	0,2 мА	0,2 мА	2 мА	0,04 мА	0,4 мА
Точность	0,1%+0,1% полной шкалы		0,1%+0,1% полной шкалы		0,1%+0,1% полной шкалы		0,1%+0,1% полной шкалы
Постоянное напряжение
Диапазон	0～16 В	0～80В	0～50 В	0～500В	0～16 В	0～80В	0～50 В	0～500В
Разрешение	0,3 мВ	2 мВ	1 мВ	10 мВ	0,3 мВ	2 мВ	1 мВ	10 мВ
Точность	0,05%+0,1% полной шкалы		0,05%+0,1% полной шкалы		0,05%+0,1% полной шкалы		0,05%+0,1% полной шкалы
Постоянная мощность*2
Диапазон	0～300 Вт		0～300 Вт		0～600 Вт		0～600 Вт
Разрешение	5 мВт		5 мВт		10 мВт		10 мВт
Точность	0,5%+1% полной шкалы		0,5%+1% полной шкалы		0,5%+1% полной шкалы		0,5%+1% полной шкалы
Постоянное сопротивление *2*3*4
Диапазон	0,025 Ом～100 Ом(16 В)		0,5 Ом～1875 Ом(50 В)		12,5 мОм～50 Ом(16 В)		0,25～937,5 Ом (50 В)
	0,625 Ом～2500 Ом(80 В)		25 Ом～93600 Ом(500 В)		0,3125～1250 Ом (80 В)		12,5～46,8 кОм (500 В)
Разрешение	16 бит		16 бит		16 бит		16 бит
Точность	0,35%+0,05S(100 Ом)		0,35%+0,0025S(1875 Ом)		0,35%+0,104S(50 Ом)		0,35%+0,0052S(937,5 Ом)
	0,35%+0,002S(2500 Ом)		0,35%+53 мкСм(93600 Ом)		0,35%+0,004S(1250 Ом)		0,35%+110 мкСм(46800 Ом)
Переходное состояние
	0,025～50 мс/Res:5us		0,025～50 мс/Res:5us		0,025～50 мс/Res:5us		0,025～50 мс/Res:5us
Т1 и Т2	0,1～500мс/Res:25us		0,1～500мс/Res:25us		0,1～500мс/Res:25us		0,1～500мс/Res:25us
	10～50с/Разрешение:2,5мс		10～50с/Разрешение:2,5мс		10～50с/Разрешение:2,5мс		10～50с/Разрешение:2,5мс
Точность	1мкс/1мс+100ppm		1мкс/1мс+100ppm		1мкс/1мс+100ppm		1мкс/1мс+100ppm
Склон
Текущий диапазон	0～6А	0～60А	0～1А	0～10А	0～12А	0～120А	0～2А	0～20А
Наклон *5	1～25мА/мкс	0,01～2,5А/мкс	0,16～40 мА/мкс	1,6～400мА/мкс	2～50мА/мкс	0,02～5А/мкс	0,32～80 мА/мкс	3,2～800мА/мкс
	0,001 А/мкс	0,01 А/мкс	0,16 мА/мкс	1,6 мА/мкс	0,002А/мкс	0,02А/мкс	0,32 мА/мкс	3,2 мА/мкс
Точность	(1±35%)×Установленное число
Измерение
Измерение напряжения
Диапазон	0～16 В	0～80В	0～50 В	0～500В	0～16 В	0～80В	0～50 В	0～500В
Разрешение	0,3 мВ	2 мВ	1 мВ	10 мВ	0,3 мВ	2 мВ	1 мВ	10 мВ
Точность	0,05%+0,1% полной шкалы		0,05%+0,1% полной шкалы		0,05%+0,1% полной шкалы		0,05%+0,1% полной шкалы
Измерение тока
Диапазон	0～6А	0～60А	0～1А	0～10А	0～12А	0～120А	0～2А	0～20А
Разрешение	0,1 мА	1 мА	0,02 мА	0,2 мА	0,2 мА	2 мА	0,04 мА	0,4 мА
Точность	0,05%+0,1% полной шкалы		0,05%+0,1% полной шкалы		0,05%+0,1% полной шкалы		0,05%+0,1% полной шкалы
Измерение мощности
Диапазон	0～300 Вт		0～300 Вт		0～600 Вт		0～600 Вт
Разрешение	5 мВт		5 мВт		10 мВт		10 мВт
Точность	0,5%+1% полной шкалы		0,5%+1% полной шкалы		0,5%+1% полной шкалы		0,5%+1% полной шкалы
Характеристика короткого замыкания
Ток (CC)	≒6А	≒60А	≒1А	≒10А	≒12А	≒120А	≒2А	≒20А
Напряжение (CV)	0 В		0 В		0 В		0 В
Другая характеристика
Температурный дрейф	100 ppm/℃ (типичное значение)		100 ppm/℃ (типичное значение)		100 ppm/℃ (типичное значение)		100 ppm/℃ (типичное значение)
Масса	2,7 кг		2,7 кг		5,5 кг		5,5 кг
Занимает бит установки модуля	1		1		2		2
