Серия FTR9000 – это рекуперативная программируемая электронная нагрузка постоянного тока. Она не только выполняет функцию традиционной потребляемой нагрузки, но и обеспечивает безопасную передачу энергии, потребляемой традиционной нагрузкой, обратно в электросеть для достижения цели энергосбережения. Она широко используется для тестирования нового энергетического оборудования, тестирования разряда литий-ионных, топливных и других аккумуляторов, автоматических испытательных систем, тестирования и старения AC/DC, DC/DC и других однонаправленных модулей. Устройство оснащено богатыми коммуникационными и программными интерфейсами, цветными экранами и разнообразными текстовыми меню, что обеспечивает простоту и интуитивность эксплуатации. Оно широко применяется в силовой электронике, новой энергетике, датчиках, электроприводах, системной интеграции и других отраслях.

• Один блок: напряжение: 0 ～ 2250 В Ток: 0 ～ 4500 А Мощность: 0 ～ 180 кВт;
• Расширенная мощность параллельной работы «ведущий-ведомый» может достигать 1,8 МВт;
• Точность напряжения: 0,05%+0,05% полной шкалы; Точность тока: 0,1%+0,1% полной шкалы;
• Коэффициент мощности составляет 0,99, а общий КПД превышает 93%;
• Автоматическая компенсация потерь провода;
• Имеет функции постоянного напряжения, постоянного тока, постоянной мощности и постоянного сопротивления;
• Возможность установки скорости нарастания напряжения и тока;
• С функцией проверки разряда аккумулятора;
• Он имеет функции последовательности и формы сигнала и может реализовывать сложные формы сигнала напряжения и тока, такие как форма сигнала испытательного напряжения автомобильной электроники и определяемая пользователем форма сигнала;
• Защита от перенапряжения, перегрузки по току, перегрузки по мощности, перегрева, низкого напряжения, отключения питания, островная защита и другие комплексные функции защиты;
• Высоковольтная изоляция цифровых, аналоговых, интерфейсов мониторинга и управления;

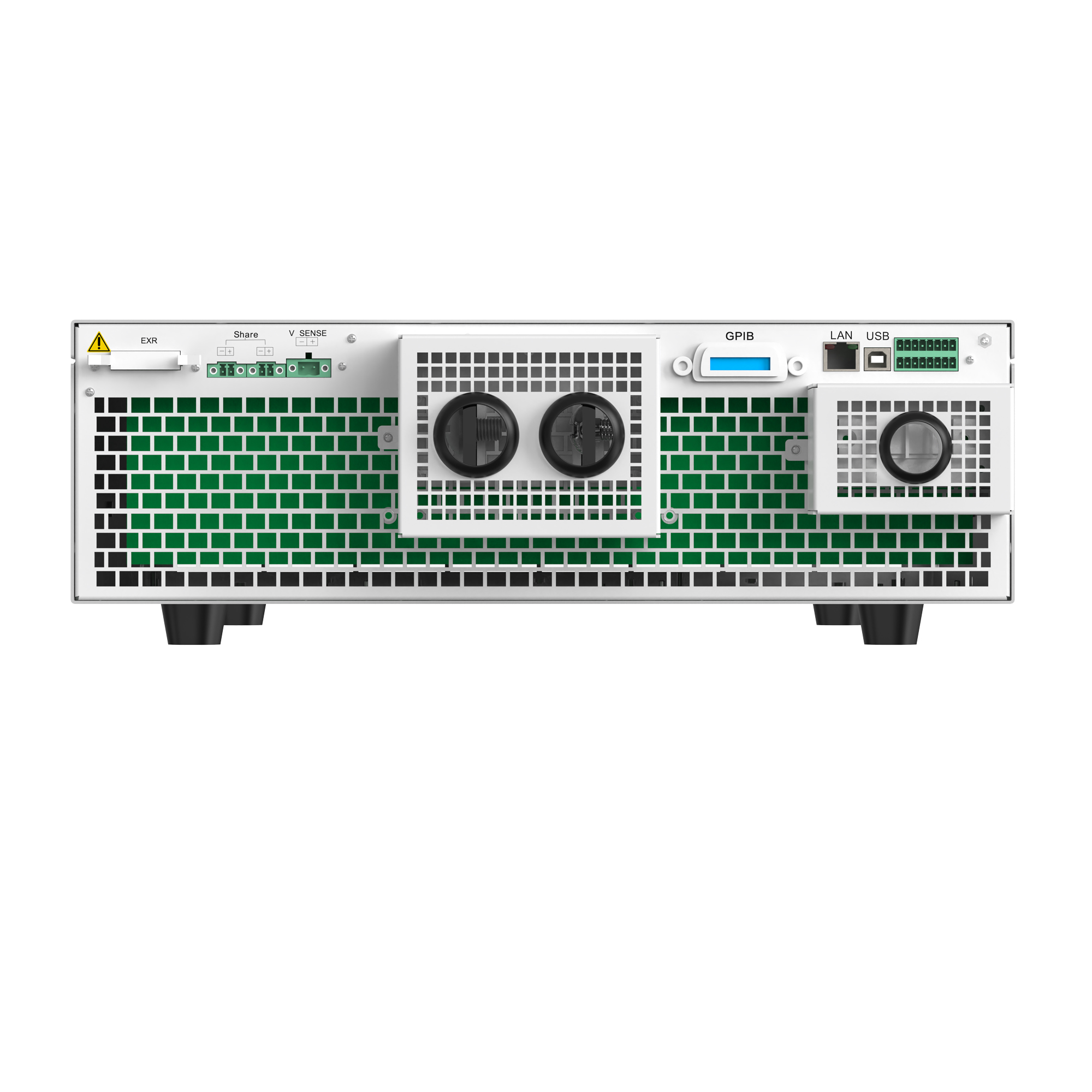

• Интерфейс связи стандартно оснащен LAN, USB, а также RS485, CAN или GPIB в качестве опций;
• Протокол связи поддерживает протоколы SCPI, MODBUS, CAN-OPEN (опционально) и предоставляет верхний компьютер и пакет разработки SDK для вторичной разработки;
• Цветной TFT-дисплей, интерфейс меню на китайском, английском и традиционном китайском языках
• Интеллектуальное управление вентилятором;
• Стандартная конструкция стойки 19 дюймов, для более чем 16U можно выбрать конструкцию шкива.

Модели

Voltage	Model	Current	Power	Size	Voltage	Model	Current	Power	Size
80V	FTR9050-80-150	150A	5kW	3U	300V	FTR9060-300-75	75A	6kW	3U
	FTR9100-80-300	300A	10kW	3U		FTR9120-300-150	150A	12kW	3U
	FTR9150-80-450	450A	15kW	3U		FTR9180-300-225	225A	18kW	3U
	FTR9300-80-900	900A	30kW	6U		FTR9360-300-450	450A	36kW	6U
	FTR9450-80-1350	1350A	45kW	16U		FTR9540-300-675	675A	54kW	16U
	FTR9600-80-1800	1800A	60kW	16U		FTR9720-300-900	900A	72kW	16U
	FTR9750-80-2250	2250A	75kW	22U		FTR9900-300-1125	1125A	90kW	22U
500V	FTR9060-500-40	40A	6kW	3U	800V	FTR9060-800-25	25A	6kW	3U
	FTR9120-500-80	80A	12kW	3U		FTR9120-800-50	50A	12kW	3U
	FTR9180-500-120	120A	18kW	3U		FTR9180-800-75	75A	18kW	3U
	FTR9360-500-240	240A	36kW	6U		FTR9360-800-150	150A	36kW	6U
	FTR9540-500-360	360A	54kW	16U		FTR9540-800-225	225A	54kW	16U
	FTR9720-500-480	480A	72kW	16U		FTR9720-800-300	300A	72kW	16U
	FTR9900-500-600	600A	90kW	22U		FTR9900-800-375	375A	90kW	22U
1000V	FTR9120-1000-40	40A	12kW	3U	1500V	FTR9120-1500-25	25A	12kW	3U
	FTR9240-1000-80	80A	24kW	6U		FTR9180-1500-40	40A	18kW	3U
	FTR9360-1000-120	120A	36kW	16U		FTR9360-1500-80	80A	36kW	6U
	FTR9480-1000-160	160A	48kW	16U		FTR9540-1500-120	120A	54kW	16U
	FTR9600-1000-200	200A	60kW	22U		FTR9720-1500-160	160A	72kW	16U
2250V	FTR9180-2250-25	25A	18kW	3U	2250V	FTR9720-2250-100	100A	72kW	16U
	FTR9360-2250-50	50A	36kW	6U		FTR9900-2250-125	125A	90kW	22U
	FTR9540-2250-75	75A	54kW	16U		FTR91080-2250-150	150A	108kW	22U

Энергетическая обратная связь

Устройства серии FTR9000 способны рекуперировать выходную энергию оборудования постоянного тока и возвращать её во внутреннюю электросеть, не загрязняя окружающую среду. Полученная электроэнергия может напрямую использоваться внутренними приборами, что снижает тепловыделение, генерируемое при потреблении энергии, что позволяет добиться взаимовыгодного соотношения между производительностью и энергосбережением.

Высокая плотность мощности 3U/18 кВт

Мощная рекуперативная программируемая электронная нагрузка постоянного тока серии FTR9000 отличается высокой плотностью мощности. По сравнению с обычными электронными нагрузками, её объём при той же мощности уменьшен на 80%, что делает её использование более гибким и удобным.

Функция последовательности и формы волны

Электронные нагрузочные устройства серии FTR9000 оснащены функцией последовательного тестирования, позволяющей редактировать до 10 тестовых файлов по 100 шагов в каждом. Поддерживает изменение временной последовательности нагрузки в режимах CC, CV, CR, CP и других, а также поддерживает функции редактирования последовательности, такие как привязка файлов. Возможно редактирование до 5000 шагов временной последовательности, при этом диапазон времени одного шага составляет от 1 мс до 99999 с.

Многократный режим работы

Серия FTR9000 имеет четыре основных режима работы: постоянный ток, постоянное напряжение, постоянное сопротивление и постоянная мощность, что позволяет удовлетворить широкий спектр требований к испытаниям. Кроме того, она поддерживает несколько составных режимов работы: CV+CC, CR+CC, CP+CC. Пользователи могут устанавливать предельное значение тока в соответствии с собственными требованиями к испытаниям, чтобы избежать повреждения испытываемого изделия от перегрузки по току во время испытаний. Режим CV+CC может использоваться для моделирования зарядных характеристик аккумуляторов, тестирования зарядных устройств, автомобильных зарядных устройств и других подобных устройств. Режим CR+CC позволяет имитировать ограничение напряжения и тока источника питания, а также проводить испытания точности.

Тест батареи

Электронные нагрузки серии FTR9000 оснащены функцией тестирования аккумуляторов. Предусмотрены три режима разряда: постоянным током, постоянным сопротивлением и постоянной мощностью. Можно самостоятельно задать условия отключения: напряжение отключения, время отключения и ток отключения. При выполнении любого из этих трёх условий разряд прекращается. В процессе разряда регистрируются ток и время разряда.

Серия FTR9000 проводит испытания внутреннего сопротивления и емкости аккумуляторов методом разряда постоянным током (DCR).

Динамическая нагрузка синусоидальной волны

Серия FTR9000 имеет функцию несущего тока синусоидальной волны, которую можно использовать при тестировании импеданса топливных элементов.

Каскадное соединение

Функция каскадирования FTR9000 поддерживает до 10 параллельных нагрузок, расширяя диапазон потребляемой мощности электронной нагрузки. При каскадировании каждая нагрузка автоматически выравнивает ток, а ведомый блок автоматически копирует параметры нагрузки ведущего. Каждый блок также может использоваться независимо, что обеспечивает более гибкую настройку мощности.

Несколько интерфейсов и несколько протоколов

Серия FTR9000 оснащена различными коммуникационными интерфейсами и поддерживает протоколы SCPI и Modbus. Пользователи могут настраивать параметры в меню в соответствии со своими требованиями, что обеспечивает большую гибкость системной интеграции.
