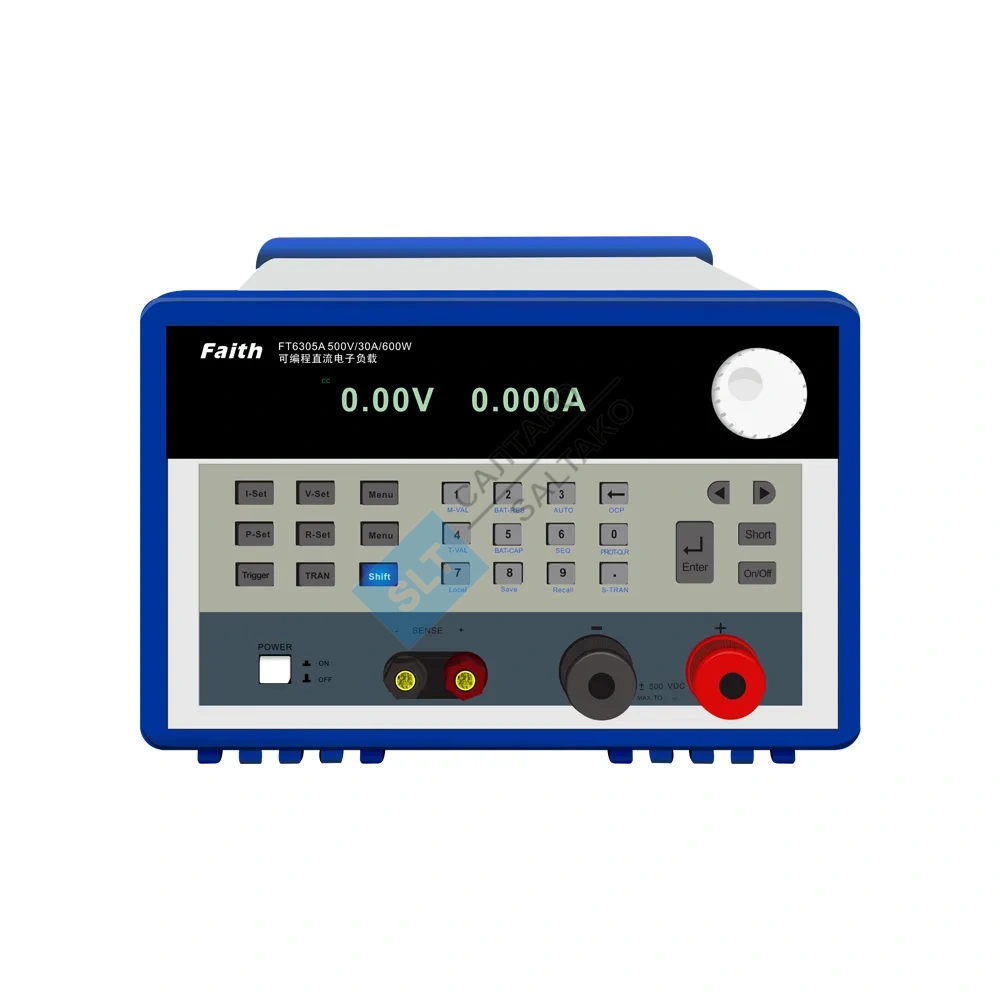

FaithTech FT6300 Электронные нагрузки малой и средней мощности

FaithTech FT6300 Электронные нагрузки малой и средней мощности

Электронная нагрузка серии FT6300 представлена ​​различными моделями мощностью от 150 Вт до 1800 Вт и током до 240 А. Она в основном используется для тестирования различных зарядных устройств/адаптеров, импульсных источников питания, драйверов светодиодов, аккумуляторных батарей, источников питания для систем связи, предохранителей, солнечных элементов и их компонентов.

Серия FT6300 обеспечивает базовые функции, такие как CC, CV, CR и CP. Динамическое и последовательное тестирование для имитации различных изменений нагрузки; интеллектуальная функция автоматического тестирования может значительно повысить эффективность испытаний на производственной линии.

Серия FT6300 оснащена интерфейсом RS232 и поддерживает стандартные команды SCPI. Все функции панели управления могут быть реализованы посредством команд SCPI, что обеспечивает удобство создания интеллектуальной тестовой платформы и дополнительного обучения пользователей.

• Уровень напряжения: 120В, 500В;
• Диапазон мощности: 150 Вт / 300 Вт / 600 Вт / 900 Вт / 1350 Вт / 1800 Вт.
• Диапазон тока нагрузки до 240 А, безопасный, стабильный, надежный и долговечный;
• Частота динамического теста до 20 кГц, регулируемая крутизна (для FT6309A-FT6319A);
• Четыре режима испытаний: постоянное напряжение, постоянный ток, постоянное сопротивление и постоянная мощность;
• Быстрый вызов, функция проверки вызова одной кнопкой;
• Последовательный тест, может имитировать реальные изменения комплекса нагрузок;
• Интеллектуальная автоматическая функция тестирования, автоматическое завершение оценки качества;
• Тест внутреннего сопротивления и емкости аккумулятора;
• Поддерживает удаленную выборку для компенсации падения напряжения;
• Тест OCP, автоматически находит точку защиты от перегрузки по току;
• Интеллектуальное управление вентилятором для снижения шума;
• Дисплей высокой четкости и яркости (VFD);
• Клавиатура с ручкой настройки, простая в использовании;
• Функции защиты от перенапряжения/перегрузки по току/перегрузки по мощности/перегрева/переполюсовки;
• Богатый набор команд SCPI, удобный для создания интеллектуальной тестовой платформы и вторичной разработки;
• Стандартный интерфейс RS232, дистанционное управление может осуществляться с помощью компьютера.

Модели

Model	Specification	Specification	Model	Specification	Dimension
FT6301A	120V/30A/150W	1/2 3U	FT6309A	120V/120A/900W	3U
FT6302A	120V/30A/300W	1/2 3U	FT6310A	500V/30A/900W	3U
FT6303A	500V/15A/300W	1/2 3U	FT6313A	120V/180A/1350W	3U
FT6304A	120V/60A/300W	1/2 3U	FT6314A	500V/45A/1350W	3U
FT6305A	500V/30A/600W	1/2 3U	FT6318A	120V/240A/1800W	3U
FT6306A	120V/120A/600W	1/2 3U	FT6319A	500V/60A/1800W	3U

Стационарная функция

Электронная нагрузка серии FT6300 имеет четыре режима тестирования: постоянный ток, постоянное напряжение, постоянное сопротивление и постоянная мощность, что позволяет удовлетворить широкий спектр требований к испытаниям. Режимы постоянного тока и постоянного сопротивления позволяют проверить, сохраняет ли источник напряжения стабильное выходное напряжение при различных нагрузках. Для зарядных устройств и адаптеров режим постоянного напряжения позволяет изменять выходное напряжение зарядного устройства и адаптера, проверяя правильность выходного тока.

Динамическая функция

Серия электронных нагрузок FT6300 предоставляет программируемые возможности динамического тестирования. Функция динамического тестирования включает в себя непрерывный, импульсный, трёхпозиционный режимы, а также поддерживает настройку наклона нагрузки. Динамический режим используется для моделирования различных изменений и отклонений под нагрузкой и подходит для тестирования динамических характеристик источника питания, стабильности питания, точки и времени защиты аккумулятора, а также моделирования импульсных нагрузок под нагрузкой.

Функция проверки батареи

Для облегчения тестирования аккумуляторов серия FT6300 предлагает функцию тестирования. Тестирование аккумуляторов включает в себя: измерение внутреннего сопротивления и измерение емкости аккумулятора. Режим постоянного тока постоянного тока используется для тестирования емкости аккумулятора, при этом во время тестирования требуется только установить напряжение защиты аккумулятора и ток разряда. Нагрузка автоматически регистрирует напряжение, ток, время и емкость (Ач). При снижении напряжения защиты тестирование автоматически прекращается. С помощью программного обеспечения можно тестировать и анализировать больше параметров.

Кривая напряжения и тока во время испытания емкости

Автоматический тест

Серия FT6300 поддерживает гибкие автоматизированные испытания. В автоматическом режиме доступны режимы CC, CV, CR, CP и другие, позволяющие сравнивать параметры испытаний с соответствующими верхними и нижними пределами и выводить результаты испытаний в виде «ПРОШЕЛ» или «НЕ ПРОШЕЛ». Полностью автоматический режим работы значительно повышает эффективность испытаний.

SCPI с дистанционным управлением

Серия FT6300 поддерживает стандартные команды SCPI, с помощью которых можно реализовать все функции панели управления. Это обеспечивает удобство создания интеллектуальной испытательной платформы и дополнительного обучения пользователей. Серия FT6300 обеспечивает простое дистанционное управление электронными нагрузками через интерфейс RS232.

Программное обеспечение для компьютерной графики

Серия FT6300 оснащена программным обеспечением хост-компьютера с функцией виртуального прибора, которое может считывать данные испытаний в реальном времени, генерировать изображения, экспортировать отчеты, распечатывать отчеты и т. д., что удобно для использования клиентами.
