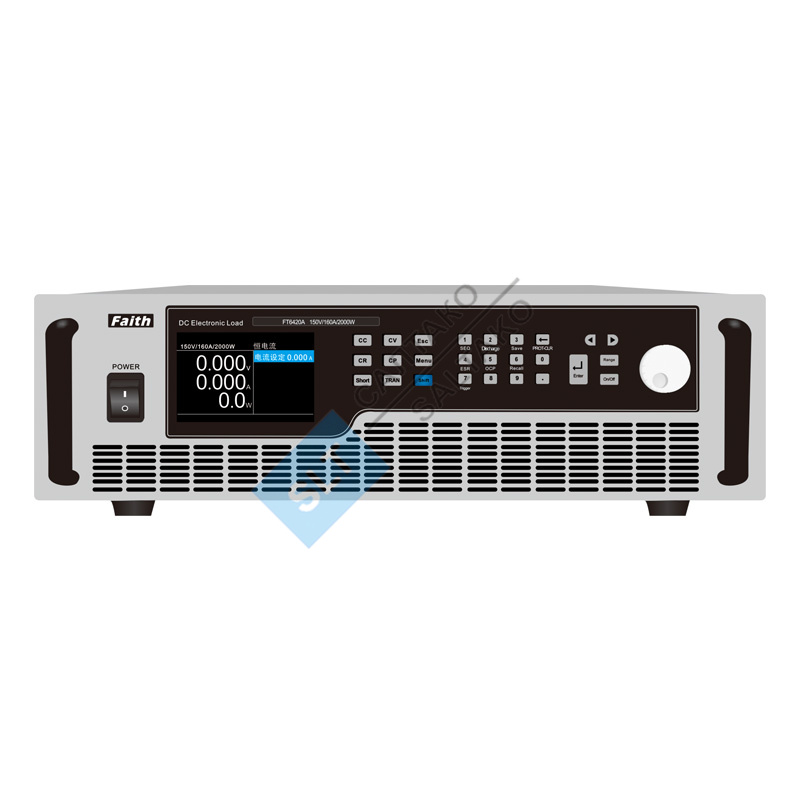

Электронная нагрузка постоянного тока средней мощности FaithTech серии FT6400A (900 Вт~6000 Вт)

FaithTech серии FT6400A (900 Вт~6000 Вт) Электронная нагрузка постоянного тока средней мощности

Серия FT6400A имеет модульную конструкцию, отличается высокой адаптивностью, надежностью и ремонтопригодностью. Она в основном используется в испытаниях силовой электроники, таких как аккумуляторные батареи, источники питания постоянного тока средней и высокой мощности, генераторы постоянного тока и т.д. Электронная нагрузка FT6400A обеспечивает не только защиту от перенапряжения (OCP), защиту от перенапряжения (OVP), защиту от перенапряжения (OPP), защиту от перенапряжения (OTP), защиту от перенапряжения (RVP), но также функции защиты от перенапряжения (Von) и напряжения (Voff), а также программируемые функции защиты тестируемого устройства. Эти функции значительно повышают надежность изделия, что делает его надежным решением для инженерных испытаний и интеграции в автоматизированные системы тестирования.


Модели

Model	Specification	Size	Model	Specification	Size
FT6403A	120V/120A/900W	3U	FT6412A	150V/120A/1200W	3U
FT6404A	500V/30A/900W	3U	FT6413A	600V/30A/1200W	3U
FT6405A	120V/180A/1350W	3U	FT6420A	150V/160A/2000W	3U
FT6406A	500V/45A/1350W	3U	FT6421A	600V/60A/2000W	3U
FT6407A	120V/240A/1800W	3U	FT6430A	150V/240A/3000W	3U
FT6408A	500V/60A/1800W	3U	FT6431A	600V/90A/3000W	3U

CC, CV, CR, CP

Электронная нагрузка серии FT6400A имеет четыре режима тестирования: постоянный ток, постоянное напряжение, постоянное сопротивление и постоянная мощность, что позволяет удовлетворить все требования к тестированию.

Динамический тест

Программируемые электронные нагрузки постоянного тока серии FT6400A обеспечивают высокоскоростные программируемые функции динамического тестирования (динамическое тестирование тока и динамическое тестирование сопротивления). Функция динамического тестирования позволяет пользователям устанавливать высокий/низкий уровень нагрузки, время T1/T2 и скорость нарастания с максимальной скоростью нарастания 10 А/мкс. Она часто используется для тестирования динамических характеристик источников питания. Для удовлетворения потребностей различных ситуаций динамический тест включает три режима: непрерывный, импульсный и режим переворота. Непрерывный режим обеспечивает частоту нагрузки до 20 кГц; в импульсном и режиме переворота может быть получен сигнал триггера для генерации изменения нагрузки, что позволяет проводить тестирование в соответствии с вашими потребностями.

Измерение времени

Серия FT6400A оснащена функцией измерения времени, которая позволяет регистрировать внешние сигналы переключения в сочетании с сигналами напряжения и тока для проверки времени отклика и срабатывания системы. Для импульсных токов устройство позволяет измерять длительность импульса. Оно в основном используется для измерения времени переключения, времени удержания, времени нарастания и спада импульса источника питания. Также устройство может измерять время перегорания предохранителя и время срабатывания автоматического выключателя.

Тест батареи

Тестирование аккумулятора включает в себя проверку внутреннего сопротивления и ёмкости аккумулятора. Разряд аккумулятора осуществляется методом постоянного тока. Электронная нагрузка автоматически регистрирует время разряда и ёмкость (Ач/Вт) в процессе разряда.

Внешнее аналоговое программирование

Другие устройства могут непрерывно управлять нагрузкой посредством внешнего сигнала напряжения (постоянного или переменного). Сигнал напряжения 0–10 В соответствует 0–100% от максимального тока нагрузки. Эта функция также подходит для тестирования различных сложных форм сигнала нагрузки.

Синусоида 1 кГц

Синусоида 5 кГц

Защиты

Серия FT6400A обеспечивает защиту от перенапряжения (OVP), от перенапряжения (OCP), от перенапряжения (OPP), от перенапряжения (OTP), от инверсии напряжения и т. д.

Кроме того, пользователи могут по мере необходимости устанавливать значения защиты напряжения, тока и мощности.

Когда выходное напряжение тестируемого устройства медленно растет или падает, можно включить функции Von и Voff.

Для удовлетворения дополнительных требований к испытаниям напряжение нагрузки Von поддерживает блокировку или отсутствие блокировки.

Программное обеспечение хост-ПК

Серия FT6400 оснащена программным обеспечением хост-ПК с функцией виртуального прибора, которое может считывать данные испытаний, генерировать изображения, экспортировать отчеты, распечатывать отчеты и т. д. в режиме реального времени, что удобно для клиентов.

	Спецификация - 1
	Модель	FT6403A	FT6404A	FT6405A	FT6406A	FT6407A	FT6408A
	Напряжение	120 В	500 В	120 В	500 В	120 В	500 В
	Текущий	120А	30А	180А	45А	240А	60А
	Власть	900 Вт	900 Вт	1350 Вт	1350 Вт	1800 Вт	1800 Вт
	Мин. рабочее напряжение	2,5 В при 120 А	5В при 30А	2,5 В при 180 А	5В при 45А	2,5 В при 240 А	5В при 60А
	Постоянный ток (CC)
	Диапазон	12А/120А	3А/30А	18А/180А	4,5А/45А	24А/240А	6А/60А
	Разрешение	0,2 мА/2 мА	0,05 мА/0,5 мА	0,3 мА/3 мА	0,8 мА/8 мА	0,4 мА/4 мА	1мА/10мА
	Точность на низком диапазоне	0,1%+0,1% полной шкалы
	Высокая точность	0,1%+0,1% полной шкалы
	Постоянное напряжение (CV)
	Диапазон	20В/120В	50В/500В	20В/120В	50В/500В	20В/120В	50В/500В
	Разрешение	0,4 мВ/2 мВ	0,9 мВ/9 мВ	0,4 мВ/2 мВ	0,9 мВ/9 мВ	0,4 мВ/2 мВ	0,9 мВ/9 мВ
	Точность на низком диапазоне	0,05%+0,1% полной шкалы
	Высокая точность	0,05%+0,1% полной шкалы
	Постоянная мощность (CP) *2
	Диапазон	0~900 Вт	0~900 Вт	0~1350 Вт	0~1350 Вт	0~1800 Вт	0~1800 Вт
	Разрешение	15 мВт	15 мВт	22,5 мВт	22,5 мВт	30 мВт	30 мВт
	Точность	1%+0,5% полной шкалы
	Постоянное сопротивление (CR) *2*3
	Низкий диапазон	0,025~50 Ом	0,25~500 Ом	0,0167~33,3 Ом	0,167~333 Ом	0,0125~25 Ом	0,125~250 Ом
	Высокий диапазон	0,6~1200 Ом	10~20000 Ом	0,4~800 Ом	6,67~13333 Ом	0,3~600 Ом	5~10 кОм
	Разрешение	16 бит
	Точность на низком диапазоне	0,2%+0,009S	0,2%+0,0125S	0,2%+0,018S	0,2%+0,005S	0,2%+0,018S	0,2%+0,024S
	Высокая точность	0,2%+0,002S	0,2%+160 мкс	0,2%+0,004S	0,2%+240 мкс	0,2%+0,004S	0,2%+300 мкс
	Скорость нарастания
	Текущий диапазон	0~120А	0~30А	0~180А	0~45А	0~240А	0~60А
	Скорость нарастания	0,1~5А/мкс	0,01~1,25 А/мкс	0,15~7,5 А/мкс	0,1~1,8 А/мкс	0,2~10А/мкс	0,1~2,5А/мкс
	Точность	(1±35%)×Установленное значение
	Измерение напряжения
	Диапазон	12В/120В	50В/500В	12В/120В	50В/500В	12В/120В	50В/500В
	Разрешение	0,2 мВ/2 мВ	0,9 мВ/9 мВ	0,2 мВ/2 мВ	0,9 мВ/9 мВ	0,2 мВ/2 мВ	0,9 мВ/9 мВ
	Точность	0,05%+0,1% полной шкалы
	Измерение тока
	Диапазон	12А/120А	3А/30А	18А/180А	4,5А/45А	24А/240А	6А/60А
	Разрешение	0,2 мА/20 мА	0,05 мА/5 мА	0,3 мА/3 мА	0,8 мА/8 мА	0,4 мА/4 мА	1мА/10мА
	Точность	0,05%+0,1% полной шкалы
	Температура
	Защитная температура	85℃
	Рабочая температура	0~40℃
	Рабочая температура на полной мощности	0~25℃
	Другие
	Масса	18 кг	18 кг	20 кг	20 кг	22 кг	22 кг
	Коммуникация	RS232
	Отображать	экран VFD
	Размеры (мм)	427（Ш）×135（В）× 460（Г）
