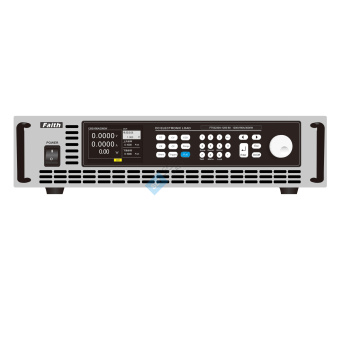

Программируемая электронная нагрузка постоянного тока средней мощности FaithTech FT63200A/E/H (600 Вт~3000 Вт)

FaithTech FT63200A/E/H (600 Вт~3000 Вт) Программируемая электронная нагрузка постоянного тока средней мощности

Программируемая электронная нагрузка постоянного тока серии FT63200A/E/H отличается высокой надежностью и высокой плотностью мощности и может достигать 2U/3 кВт, что в два раза превышает плотность мощности традиционных нагрузок.

Серия FT63200A/E/H имеет три диапазона напряжения: 150 В, 600 В и 1200 В, а также диапазон мощности от 600 Вт до 3 кВт. Широкий рабочий диапазон и чрезвычайно высокая динамическая частота значительно расширяют возможности испытаний и расширяют область применения. Вся серия обладает высокой перегрузочной способностью: мгновенная перегрузка может достигать двукратного превышения номинальной мощности, что позволяет существенно снизить стоимость испытаний.

FT63200A/E/H имеет LAN, RS485, CAN, USB, RS232 и другие интерфейсы связи и аналоговые интерфейсы, а также поддерживает протоколы связи SCPI, Modbus, CANopen, что обеспечивает большое удобство для приложений системной интеграции.

• Высокая плотность мощности, вся машина может достигать 3 кВт/2U;
• Одиночная мощность: 600 Вт ~ 3000 Вт, максимальная мощность может быть увеличена до 30 кВт посредством параллельного соединения ведущий/ведомый;
• Уровень напряжения: 150В, 600В, 1200В;
• Высокая точность, точность напряжения составляет (0,025%+0,025% полной шкалы);
• Текущая точность составляет (0,05%+0,05%FS);
• Несколько режимов работы: режим работы CC, CV, CR, CP, CRD, CPD, CV+CC, CR+CC, CP+CC;
• Частота дискретизации 500 кГц;
• Максимальный наклон тока одного блока составляет 40А/мкс.
• Функция динамического сканирования 30 кГц;
• скорость передачи данных до 1 кГц может значительно улучшить возможности получения данных интерфейса связи;
• функция мгновенной перегрузки по мощности, мгновенная нагрузочная способность может достигать двух номинальных мощностей;
• OCP, OPP, моделирование светодиодов, влияние нагрузки, внутреннее сопротивление батареи, функция тестирования разряда батареи;
• Измерение времени, функция измерения (Vpk+/-);
• Функция автоматического тестирования, функция нагрузки синусоидального диапазона, функция последовательности;
• Комплексные функции защиты: от перенапряжения, перегрузки по току, перегрева, ограничения по току, ограничения по мощности, сигнализация обратного подключения, память об отключении питания и т. д.
• внешний аналоговый программный вход и выход контроля тока с возможностью высоковольтной изоляции;
• Цветной TFT ЖК-дисплей, интерфейс меню на китайском и английском языках;
• оснащен различными интерфейсами связи: RS485, LAN, USB, RS232, CAN (опционально);
• Поддерживает протоколы связи SCPI и ModBus

Модели

Product series	Power class	150V	600V	1200V	Height
A series	600W	FT63206A-150-60	FT63206A-600-40	FT63206A-1200-15	2U
		FT63206A-150-120	-	-	2U
	750W	FT63207A-150-75	FT63207A-600-50	FT63207A-1200-20	2U
	1200W	FT63212A-150-120	FT63212A-600-75	FT63212A-1200-30	2U
	1500W	FT63215A-150-150	FT63215A-600-100	FT63215A-1200-40	2U
	2250W	FT63222A-150-225	FT63222A-600-150	FT63222A-1200-60	2U
	3000W	FT63230A-150-300	FT63230A-600-200	FT63230A-1200-80	2U
E series	600W	FT63206E-150-60	FT63206E-600-40	FT63206E-1200-15	2U
		FT63206E-150-120	-	-	2U
	750W	FT63207E-150-75	FT63207E-600-50	FT63207E-1200-20	2U
		FT63212E-150-240			2U
	1200W	FT63212E-150-120	FT63212E-600-75	FT63212E-1200-30	2U
	1500W	FT63215E-150-150	FT63215E-600-100	FT63215E-1200-40	2U
	2250W	FT63222E-150-225	FT63222E-600-150	FT63222E-1200-60	2U
	3000W	FT63230E-150-300	FT63230E-600-200	FT63230E-1200-80	2U
H series	600W	FT63206H-150-60	FT63206H-600-40	FT63206H-1200-12	2U
	750W	FT63207H-150-75	FT63207H-600-50	FT63207H-1200-15	2U
	1200W	FT63212H-150-120	FT63212H-600-75	FT63212H-1200-24	2U
	1500W	FT63215H-150-150	FT63215H-600-100	FT63215H-1200-30	2U
	2250W	FT63222H-150-225	FT63222H-600-150	FT63222H-1200-45	2U
	3000W	FT63230H-150-300	FT63230H-600-200	FT63230H-1200-60	2U

Несколько режимов работы

Серия FT63200A/E/H имеет четыре основных режима работы: постоянный ток, постоянное напряжение, постоянное сопротивление и постоянная мощность, что позволяет удовлетворить широкий спектр потребностей в испытаниях. Кроме того, устройство поддерживает несколько составных режимов работы: CV+CC, CR+CC, CP+CC. Пользователи могут устанавливать предельное значение тока в соответствии с собственными требованиями к испытаниям, чтобы избежать повреждения испытываемого изделия от перегрузки по току во время испытаний. Режим CV+CC может применяться для моделирования характеристик заряда аккумуляторов, тестирования зарядных устройств и аналогичных устройств, таких как автомобильные зарядные устройства. Режим CR+CC имитирует ограничение тока источника питания и проверку точности.

Динамическая развертка 30 кГц, захват Vpk+/-

Серия FT63200A/E/H имеет функцию динамической развертки с максимальной частотой 30 кГц. В процессе тестирования пиковое напряжение Vpk+, пиковое напряжение Vpk- и частота появления измеряемого напряжения источника питания регистрируются и регистрируются путем регулировки частоты тока. Это позволяет эффективно тестировать динамический отклик различных источников питания на разных частотах.

Передача данных 1 кГц

Серия FT63200A/E/H обеспечивает передачу данных с частотой до 1 кГц, то есть 1000 точек данных напряжения и тока в секунду, что позволяет реализовать функции визуализации сигналов и динамического анализа данных. В системах системной интеграции главный компьютер может напрямую получать большой объем тестовых данных, что позволяет снизить затраты без использования осциллографа и высокоскоростного оборудования для измерения тока.

Функция мгновенной перегрузки по мощности

Электронные нагрузки серии FT63200A/E/H обладают мгновенной нагрузочной способностью, более чем в два раза превышающей номинальную. Они позволяют значительно экономить средства при моделировании пусковых характеристик двигателей постоянного тока, мгновенных перегрузочных характеристик источника питания, мгновенных разрядных характеристик аккумуляторной батареи, мгновенной нагрузочной способности силовых электронных устройств и других испытаний с мгновенной высокой нагрузкой.

Измерение времени

Электронная нагрузка серии FT63200A/E/H с функцией измерения времени. Объединяя внешний сигнал переключения с сигналом переключения и сигналом напряжения и тока, можно измерить время отклика и срабатывания системы, а также длительность импульса тока. Она в основном используется для измерения времени включения-выключения, времени удержания, времени нарастания и спада импульса источника питания, а также времени срабатывания предохранителя и автоматического выключателя.

Сверхвысокий наклон тока

Серия FT63200H отличается чрезвычайно высоким крутизной тока: максимальная крутизна тока одного канала достигает 40 А/мкс. В условиях быстро меняющихся требований к испытаниям она способна мгновенно переключать нагрузку и точно имитировать резкие изменения тока в реальных рабочих условиях. Будь то испытание переходных характеристик импульсного источника питания или быстрая оценка изменения нагрузки источника питания ядра кристалла, она обеспечивает динамический отклик на уровне микросекунд, что делает данные испытаний более актуальными и точными.

Функция последовательности

Серия электронных нагрузок FT63200A/E/H обеспечивает возможность последовательного тестирования с редактированием до 50 тестовых файлов по 100 шагов каждый. Поддерживает изменение времени нагрузки в режимах CC, CV, CR, CP и других, а также поддерживает функции редактирования последовательностей, такие как ссылка на файл. Можно редактировать до 5000 шагов. Диапазон времени одного шага составляет от 0,1 мс до 99999 с.

Нагрузка динамического диапазона синусоидальной волны

Серия FT63200A/E/H оснащена функцией пропускания синусоидального тока и может использоваться для анализа импеданса и тестирования топливных элементов.

Каскадное соединение

Функция каскадирования серии FT63200A/E поддерживает параллельное подключение до 10 нагрузок, расширяя диапазон потребляемой мощности электронных нагрузок. В процессе каскадирования каждая нагрузка автоматически выравнивает нагрузку, а ведомый ИБП автоматически копирует параметры нагрузки ведущего ИБП. Отдельные устройства также могут использоваться независимо, обеспечивая более гибкую настройку мощности.

Программирование внешнего моделирования

Серия FT63200A/E/H поддерживает внешнее аналоговое программирование. Другие устройства могут непрерывно управлять нагрузкой посредством внешнего сигнала напряжения (постоянного или переменного). Внешний сигнал напряжения 0 ~ 10 В соответствует току нагрузки от 0 до 100% от полной шкалы. Эта функция также может использоваться для различных тестов формы несущей сложной полосы.



                                                    Синусоида 1 кГц                                                                                                                            Синусоида 5 кГц

Несколько интерфейсов и несколько протоколов

Серия FT63200A/E/H оснащена различными коммуникационными интерфейсами и поддерживает протоколы SCPI и Modbus. Пользователи могут настраивать систему через меню в соответствии со своими потребностями, что обеспечивает большую гибкость интеграции.

Программное обеспечение для работы с компьютерной графикой

Серия FT63200A/E/H оснащена программным обеспечением главного компьютера с функцией виртуального прибора, которое может считывать данные испытаний в реальном времени, генерировать изображения, экспортировать отчеты, распечатывать отчеты и т. д., что удобно для использования клиентами.



Чертеж с размерами

Диаграмма размеров модели 2U
