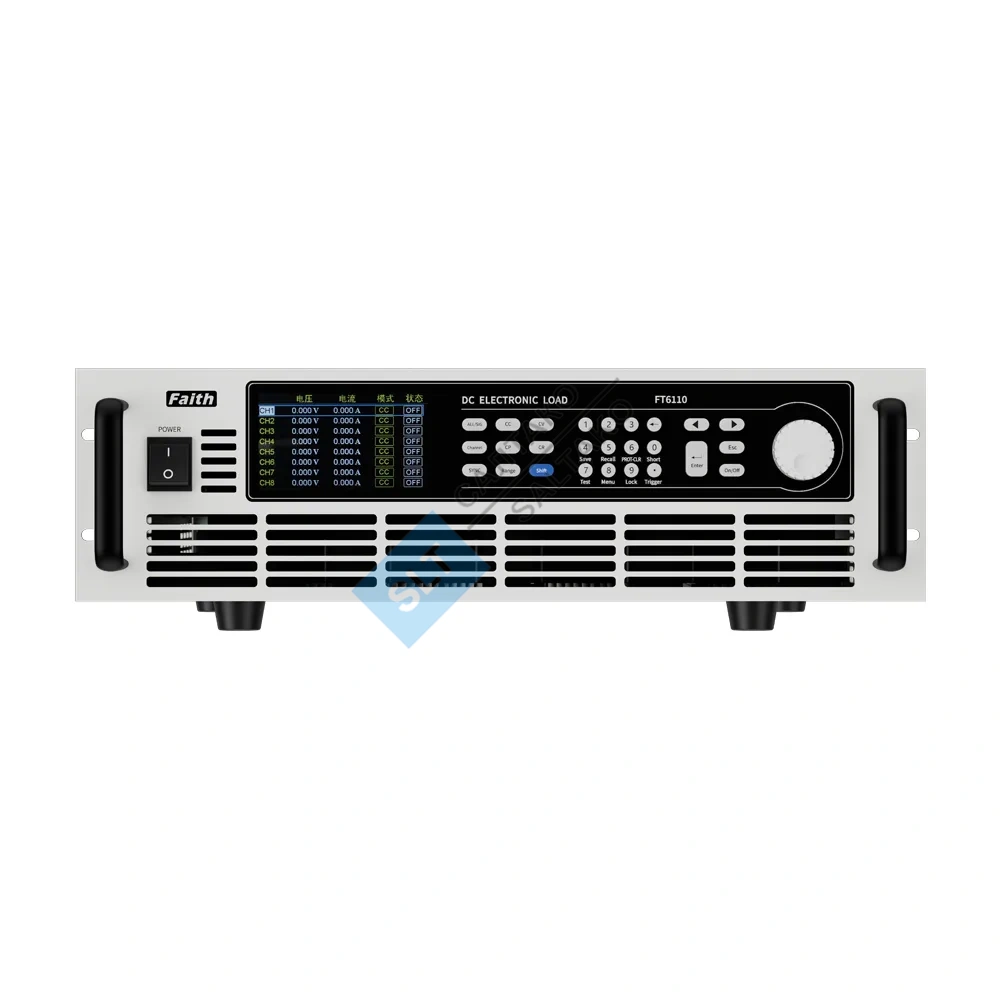

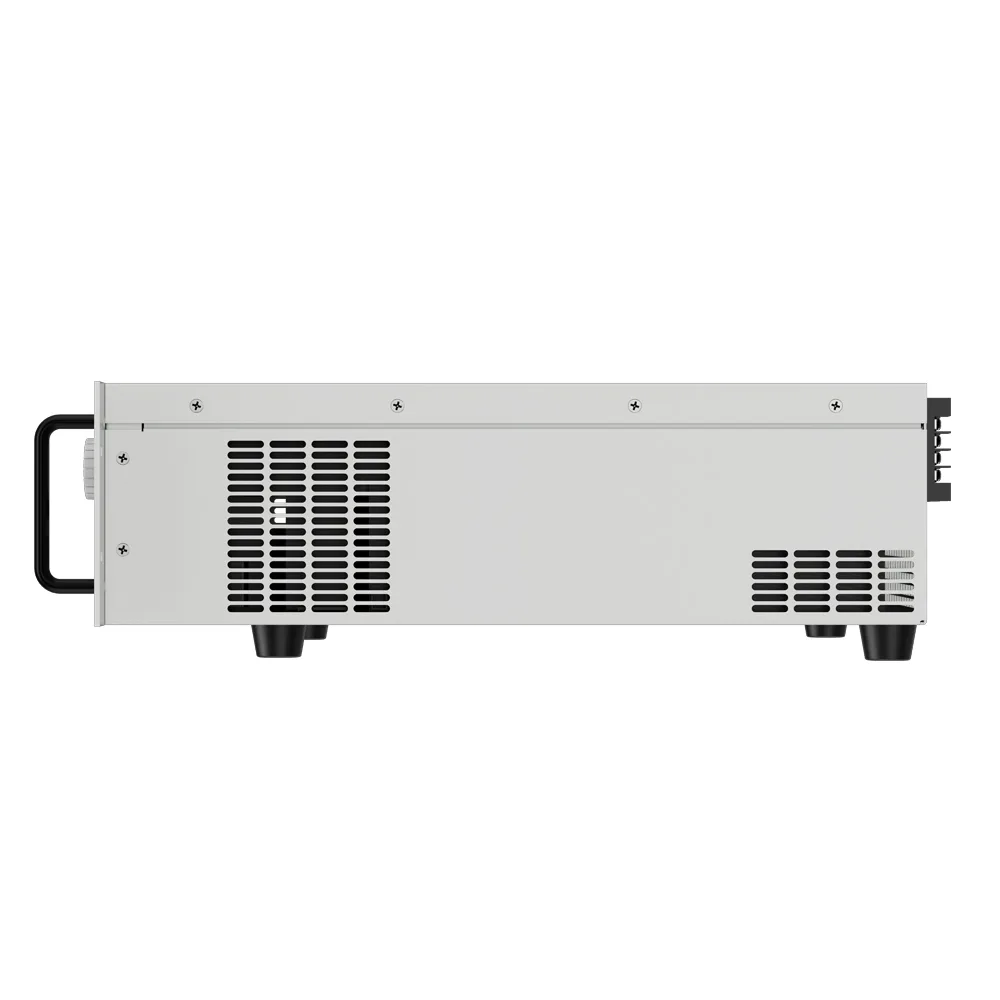

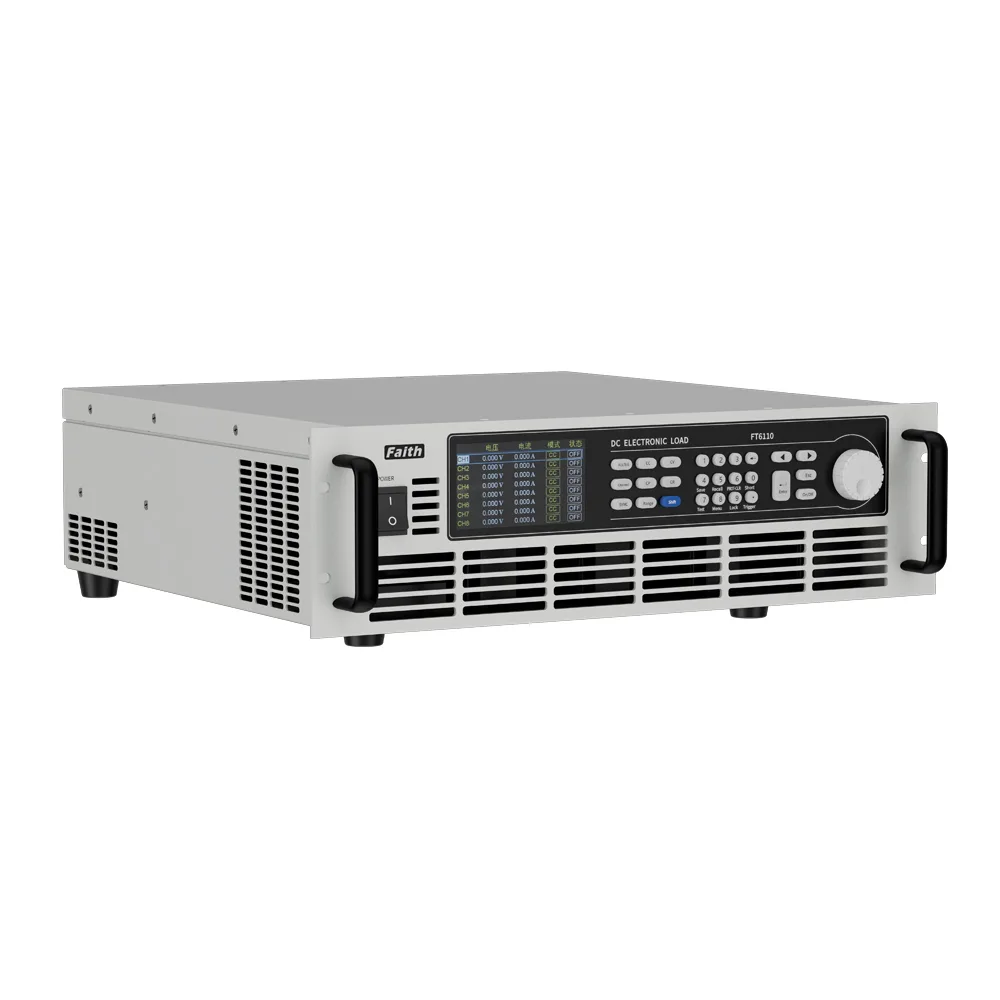

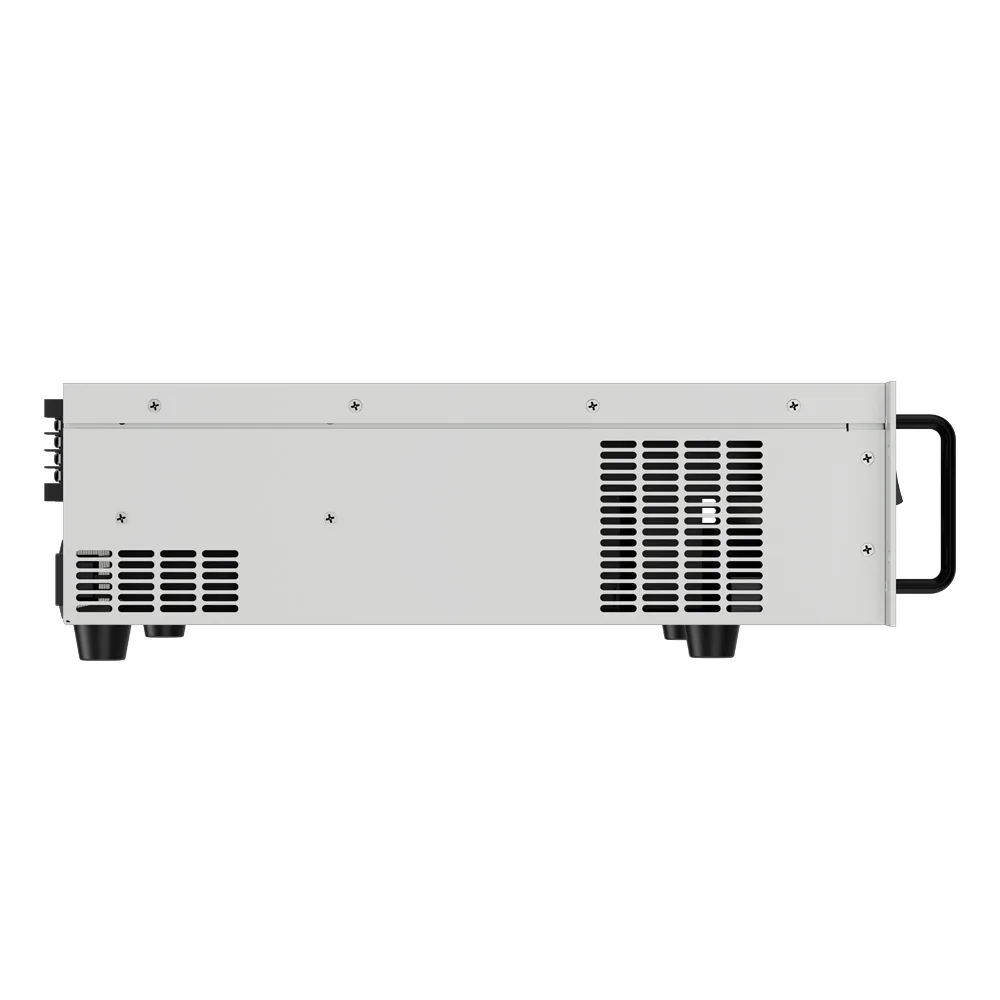

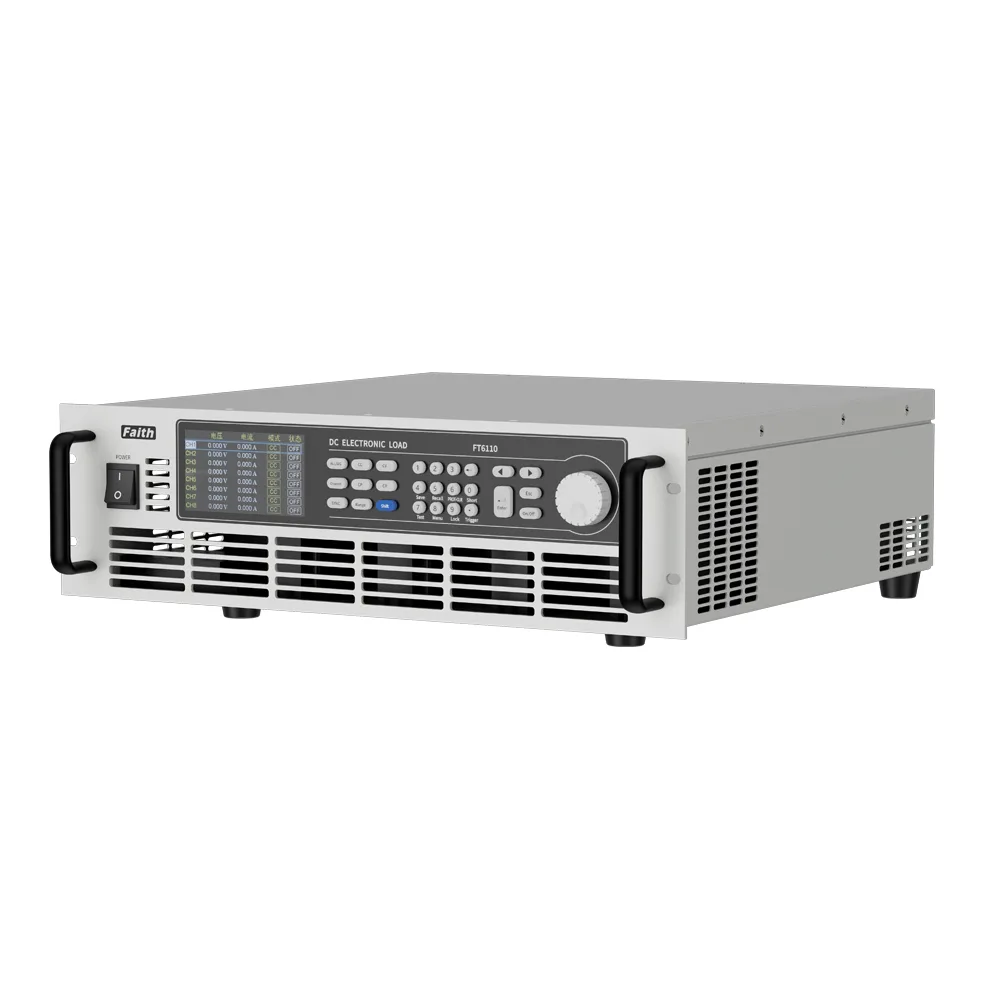

Многоканальная электронная нагрузочная матрица FaithTech серии FT6110

Многоканальная электронная нагрузка серии FT6110A/R — это высокопроизводительное и экономичное устройство для систем автоматического тестирования (ATE) электропитания. В интегрированных системах она может заменить маломощные одиночные электронные нагрузки, экономя много места при сборке системы и значительно снижая затраты.

Для упрощения разработки испытательной системы автоматического тестирования (ATE) электропитания, FT6110A/R имеет встроенные специальные функции, такие как измерение пульсаций напряжения и тока, динамическая развёртка частоты, испытание на воздействие нагрузки, тестирование драйверов светодиодов, тестирование OCP, настройка наклона и т.д., а также предоставляет полный комплект DLL для разработки. Поддержка языков программирования C#, C++, Delph и Labview обеспечивает удобство для пользователей, занимающихся вторичной разработкой.

• Компактная конструкция, экономичная, эффективная и занимает мало места;
• Модульная конструкция канала мала, может достигать 3U/8CH, всего 1/3 от обычной электронной нагрузки;
• Электрическая изоляция между каналами может контролироваться раздельно или произвольно параллельно;
• Мощность канала: 150 Вт x 8 каналов/300 Вт x 4 канала;
• Диапазон напряжения: 0 ~ 150 В/0 ~ 500 В;
• Диапазон тока: 0 ~ 30А/0 ~ 15А;
• Функция динамического тестирования 50 кГц, может настраиваться по восходящему и нисходящему наклону;
• Частота дискретизации напряжения и тока до 500 кГц;
• Поддерживает функции дистанционного и ближнего напряжения;
• Функция проверки разряда аккумулятора;
• Функция испытания на воздействие нагрузки;
• Функция проверки пульсаций напряжения и тока;
• Функция динамической развертки частоты;
• Функция последовательности, имитирующая более сложную нагрузку с формой носителя;
• Функция автоматического тестирования, больше подходит для производственных испытаний, автоматическое суждение о результатах выходных испытаний;
• Удобная и практичная функция тестирования OCP;
• Функция измерения времени;
• Защита от перенапряжения, перегрузки по току, перегрузки по мощности, перегрева и обратного обнаружения;
• Обеспечивает локальную сеть, интерфейс удаленной связи RS485, удобную интеграцию с несколькими компьютерами;
• Стандартный протокол связи MODBUS, обеспечивает идеальную динамическую библиотеку ссылок, простую для вторичной разработки;
• Стандарт с полным набором функций программного обеспечения верхнего компьютера;
• 19-дюймовая конструкция стойки разработана для легкой интеграции и установки системы.

   Модели

Область применения

Производство, проверка на прочность и качество маломощных источников питания, таких как маломощные источники питания, преобразователи постоянного тока, зарядные устройства для мобильных телефонов, аккумуляторы 3C, BMS и т. д. Автомобильные жгуты проводов, разъемы, предохранители, реле, центральные электрические коробки и другие испытания продукции; аккумуляторные батареи, сбалансированный разряд платы защиты BMS, производственные испытания электроинструмента, производственные испытания светодиодных плат питания и другие смежные области.

| 3U/8CH Высокая интеграция

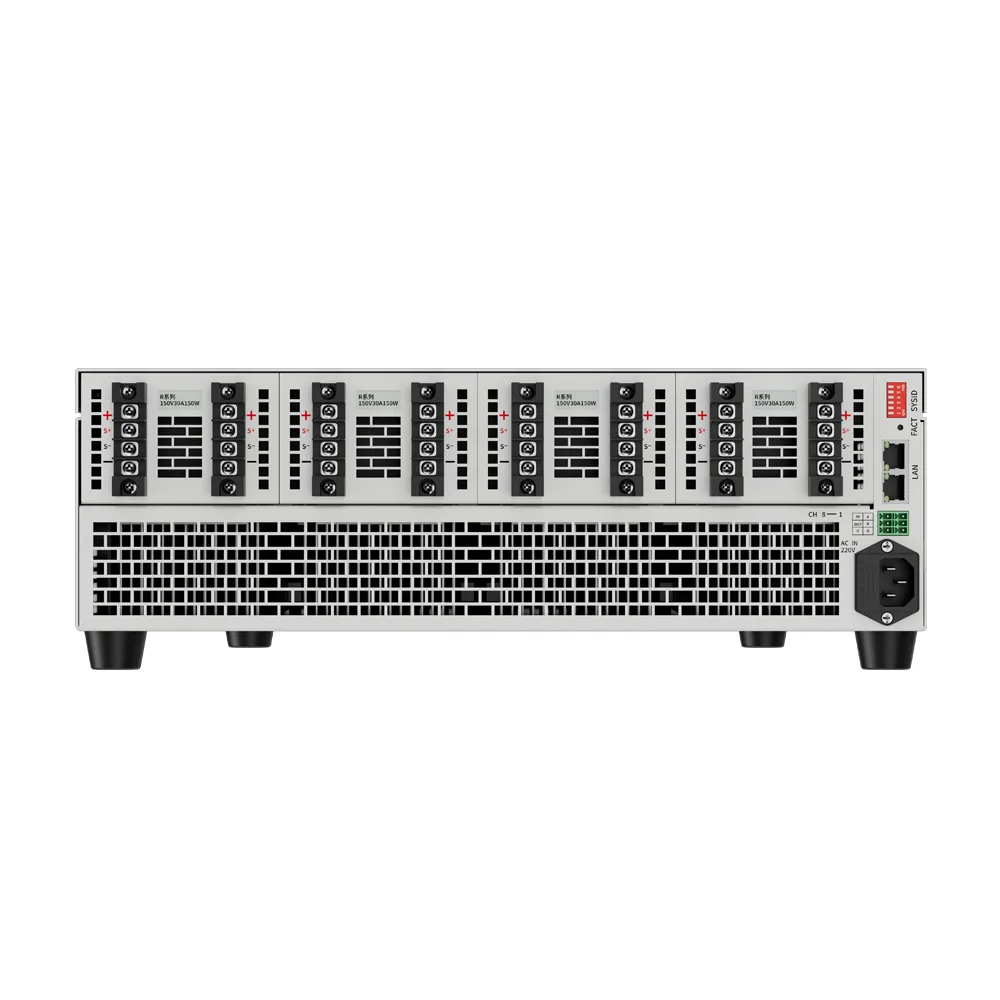

Серия FT6110A/R имеет высокоинтегрированную конструкцию: один модуль высотой 3U позволяет разместить 8 каналов электронной нагрузки, что на две трети меньше объёма традиционной электронной нагрузки и значительно сокращает пространство интегрированной системы. Каждый канал электрически изолирован, независим друг от друга и может управляться отдельно.

| Стационарная функция

Электронная нагрузка серии FT6110A/R имеет четыре режима тестирования: постоянный ток, постоянное напряжение, постоянное сопротивление и постоянная мощность, что позволяет удовлетворить широкий спектр требований к испытаниям. Режимы постоянного тока и постоянного сопротивления позволяют проверить стабильность выходного напряжения источника напряжения при различных нагрузках. Для зарядных устройств и адаптеров режим постоянного напряжения позволяет изменять выходное напряжение зарядного устройства и адаптера, проверяя правильность выходного тока.

| Динамическая функция

Серия электронных нагрузок FT6110A/R обеспечивает программируемые возможности динамического тестирования. Динамический режим используется для имитации всех видов резких изменений и отклонений под нагрузкой и подходит для тестирования динамических характеристик источников питания. Максимальная частота может достигать 50 кГц. Поддерживаются режимы непрерывного, импульсного, фазового, фронтального, нарастания и спада напряжения, а также переключение диапазонов параметров.

| Функция последовательности

Электронная нагрузка серии FT6110A/R обеспечивает функцию последовательного тестирования, позволяя пользователям редактировать 10 последовательных тестовых файлов, которые можно связать и запускать повторно. Каждый тестовый файл поддерживает 20 этапов тестирования. На каждом этапе тестирования пользователь может задать режим нагрузки, значение нагрузки и время одного этапа. Время одного этапа варьируется от 0,001 с до 86400 с.

|Функция испытания на воздействие нагрузки

Изменение выходной нагрузки приводит к изменению стабильности выходного сигнала, называемому эффектом нагрузки. Функция тестирования эффекта нагрузки предоставляет пользователям несколько наборов параметров под нагрузкой и настроек времени стабилизации. После завершения тестирования отображаются скорость изменения нагрузки, скорость изменения напряжения и внутреннее сопротивление источника питания постоянному току.

|Функция пульсационного теста

Измерение пульсаций напряжения (Vpp) и тока (Ipp) в диапазоне частот от 10 Гц до 250 кГц. В этом диапазоне частот измерения пульсаций достигаются высокая точность и хорошая повторяемость. В общем случае пульсации включают два различных частотных сегмента: пульсации мощности и пульсации переключения. Результаты измерения пульсаций нагрузки представляют собой комплексное представление суперпозиции двух видов пульсаций.

|Функция динамической развертки частоты

Функция динамической развёртки позволяет вручную или автоматически плавно регулировать частоту под нагрузкой до 50 кГц. Эта функция теста фиксирует максимальные (Vp+) и минимальные (Vp-) пики напряжения тестируемого объекта класса мощности в наихудших условиях.

|Автоматическая функция тестирования

Функция автоматического тестирования. Один файл поддерживает 100 этапов тестирования. На каждом этапе теста можно задать режим нагрузки, значение нагрузки, элементы обнаружения, верхние/нижние пределы элементов обнаружения и время выполнения. Время выполнения варьируется от 0,1 с до 86 400 с. Для этой функции достаточно выполнить установку и извлечение изделия, после чего нагрузка будет протестирована и оценена автоматически. После завершения теста будет выдано сообщение «ПРОШЕЛ» или «НЕ ПРОШЕЛ».

|Прикладное программирование

Модуль FT6110A/R оснащен интерфейсом LAN или RS485 для интеграции с несколькими машинами и легко интегрируется в испытательную систему. Для связи используется стандартный протокол Modbus, предоставляется подробное руководство по программированию и комплект разработчика DLL. Поддерживает языки программирования C#, C++, Delph и Labview, а также удобную вторичную разработку. Для упрощения отладки в комплект поставки входит демонстрационное программное обеспечение, которое выполняет все функции нагрузочной системы, отображения формы сигнала и сохранения данных. Программное обеспечение отличается простотой эксплуатации и высокой производительностью, что упрощает его использование пользователями.
