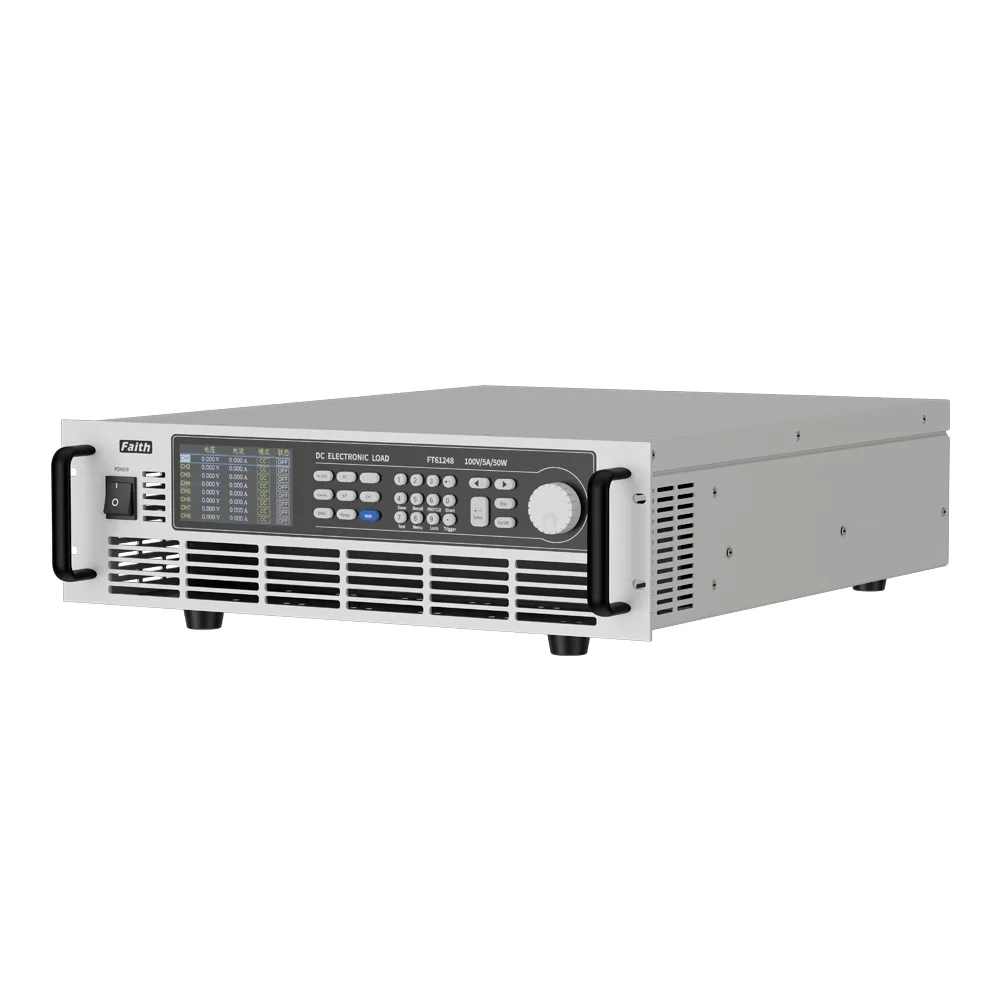

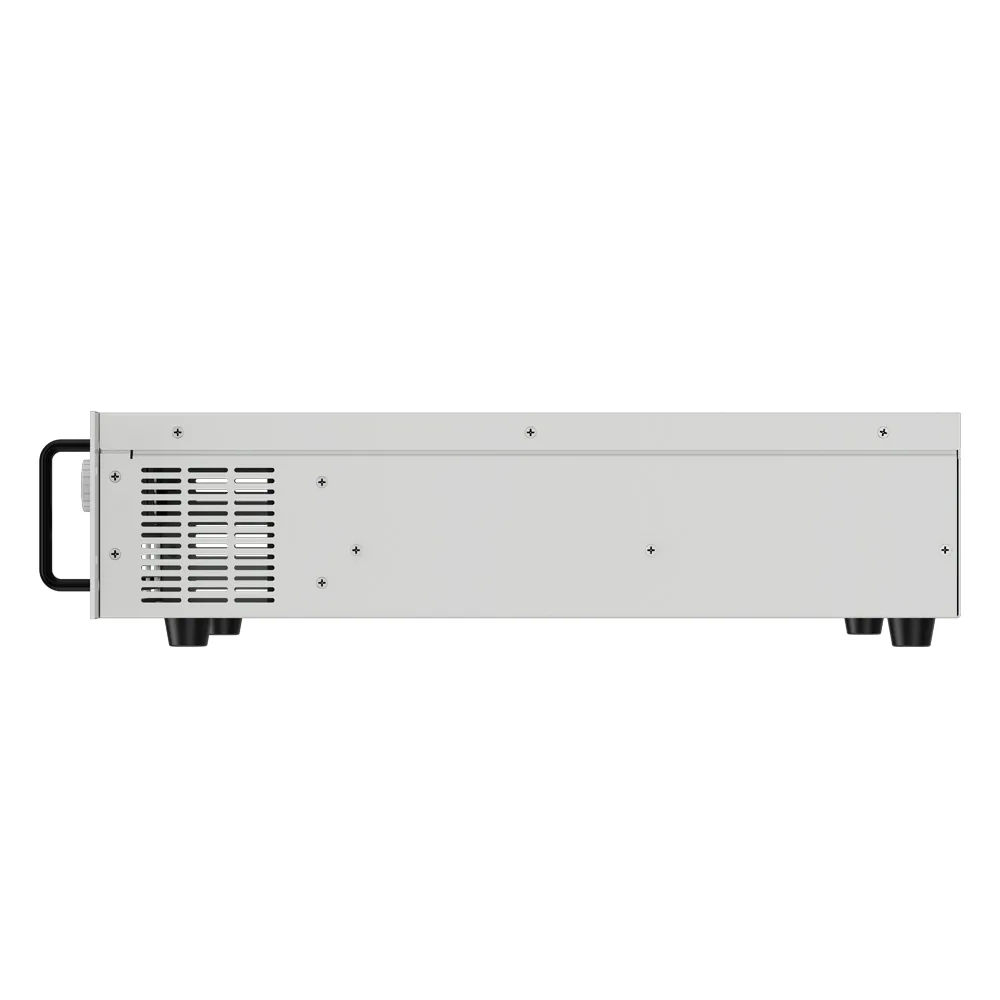

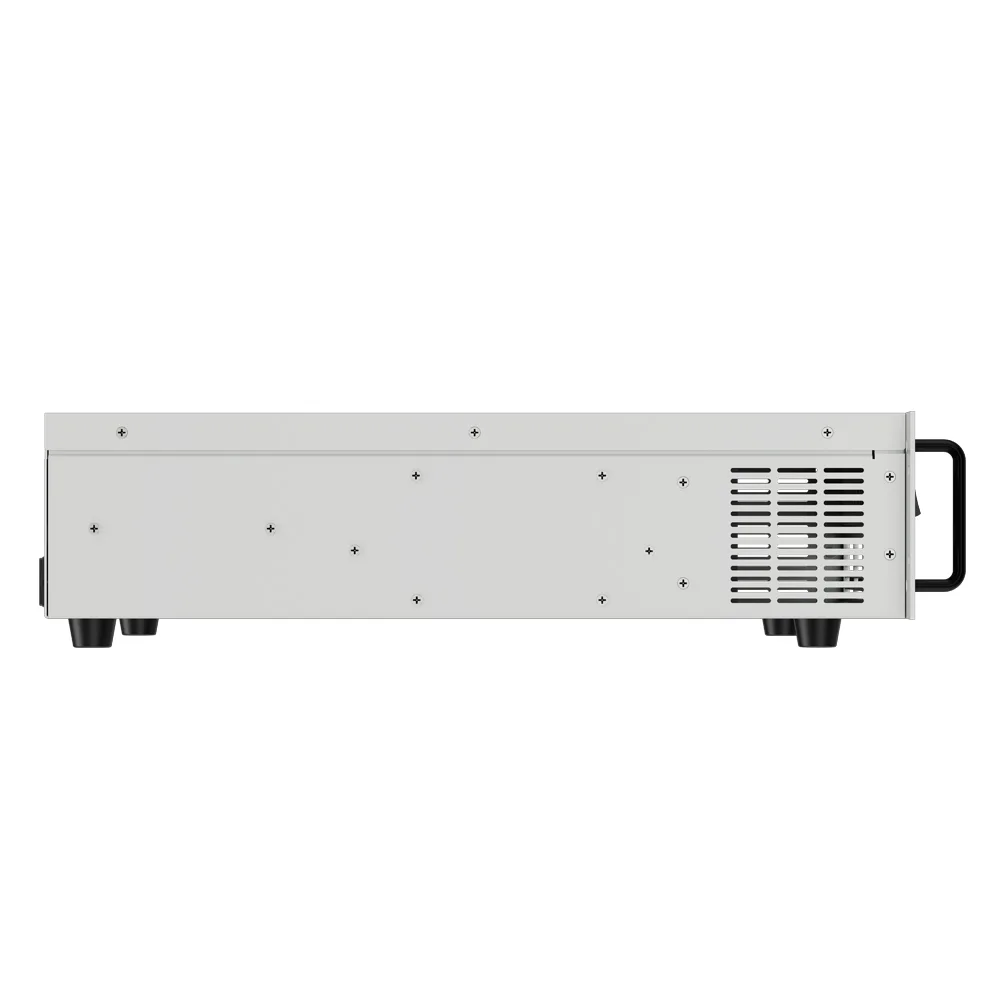

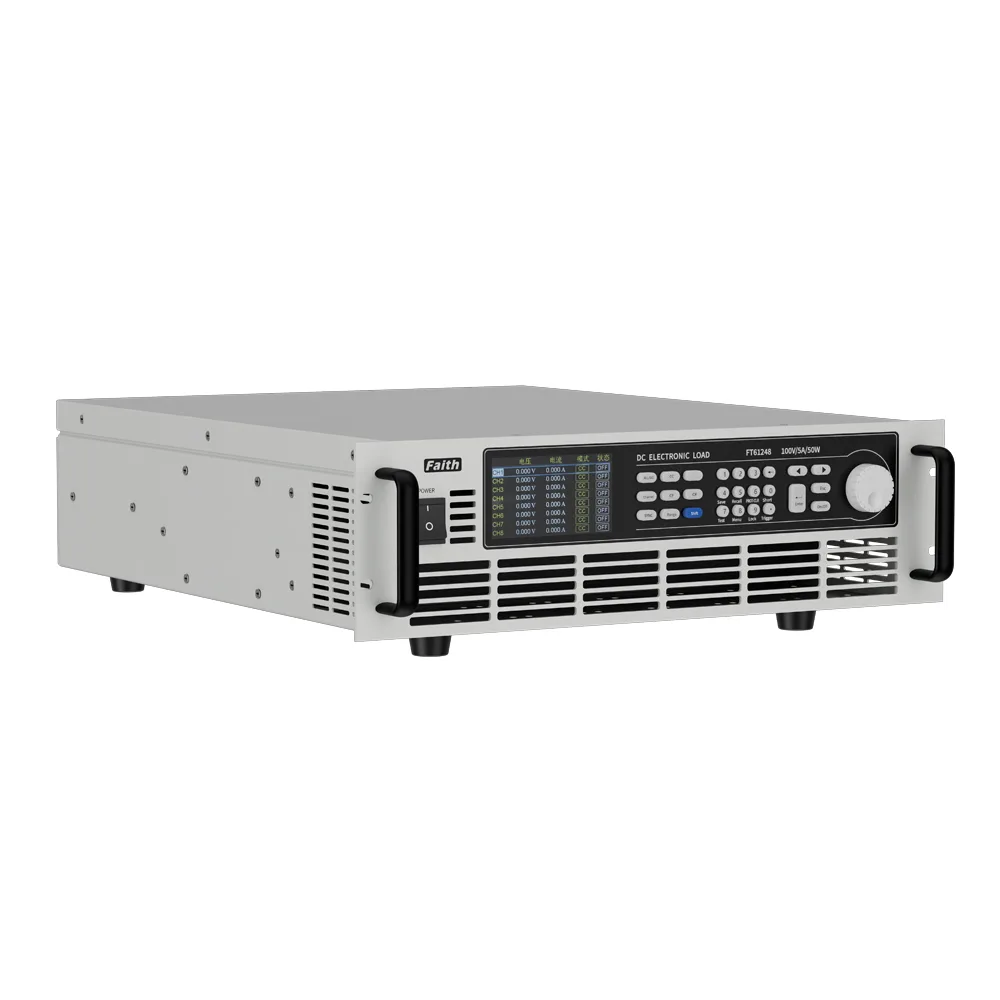

Многоканальная электронная нагрузочная матрица FaithTech серии FT6100

Серия FT6100 — это полнофункциональная многоканальная программируемая электронная нагрузка постоянного тока, разработанная для высоконадежных и высокоинтегрированных приложений. Изделия разработаны специально для интегрированных приложений и отличаются высокой экономической эффективностью. В большинстве интегрированных приложений они могут заменить маломощную одиночную электронную нагрузку, экономя много места при монтаже системы и значительно снижая затраты.

Разработанный специально для встраиваемых интегрированных приложений, FT6100 представляет собой стандартный 19-дюймовый корпус, оснащенный интерфейсами RS485, LAN и Modbus-RTU. Поддерживает Visual C++, C#, Delphi, Visual Basic, Labview и большинство других программных платформ для вторичной разработки, позволяя пользователям настраивать собственное прикладное ПО в соответствии с потребностями.

• Компактная конструкция, экономичная, эффективная и занимает мало места;
• Модульная конструкция канала мала, может достигать 3U/48CH, всего 1/16 от обычной электронной нагрузки;
• Электрическая изоляция между каналами может контролироваться раздельно или произвольно параллельно;
• Диапазон мощности электронной нагрузки каждого канала: 50 Вт ~ 1080 Вт, характеристики напряжения: 80 В, 100 В, 500 В;
• Режим электронной нагрузки под нагрузкой: CC, CV (некоторые модели не поддерживают), CR, CP - четыре режима тестирования;
• Канал поддерживает динамические и последовательные функции, ток нагрузки и синхронизацию можно редактировать;
• С функцией измерения времени, функцией разряда батареи;
• многофакторная защита OCP/OVP/OPP/OTP;
• Стандарт RS485, LAN, поддержка стандартного протокола связи MODBUS;
• Идеальная динамическая библиотека, простая в использовании для вторичной разработки;
• Стандарт с полным набором функций программного обеспечения верхнего компьютера;
• Высокая надежность, большая наработка на отказ;

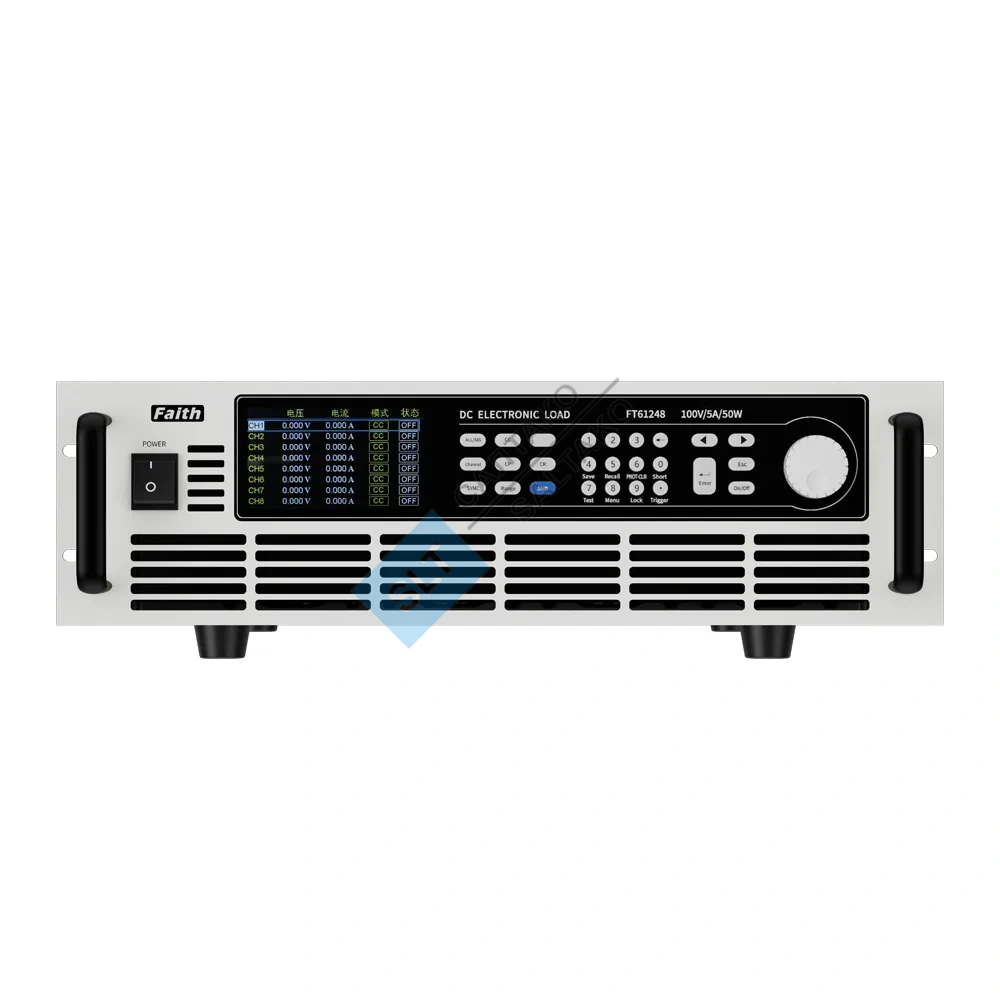

• ЖК-дисплей, может отображать напряжение, ток, мощность и состояние каждого канала;
• С защитой от перенапряжения, перегрузки по току, перегрузки по мощности, перегрева;
• Стандартный 19 дюймов, можно установить в шкаф;
• Интеллектуальная конструкция вентилятора, хорошее рассеивание тепла и низкий уровень шума.

Модели

Область применения

Производство, проверка на прочность и качество маломощных источников питания, таких как маломощные источники питания, преобразователи постоянного тока, зарядные устройства для мобильных телефонов, аккумуляторы 3C, BMS и т. д. Автомобильные жгуты проводов, разъемы, предохранители, реле, центральные электрические коробки и другие испытания продукции; аккумуляторные батареи, сбалансированный разряд платы защиты BMS, производственные испытания электроинструмента, производственные испытания светодиодных плат питания и другие смежные области.

| 3U/12CH Высокая интеграция

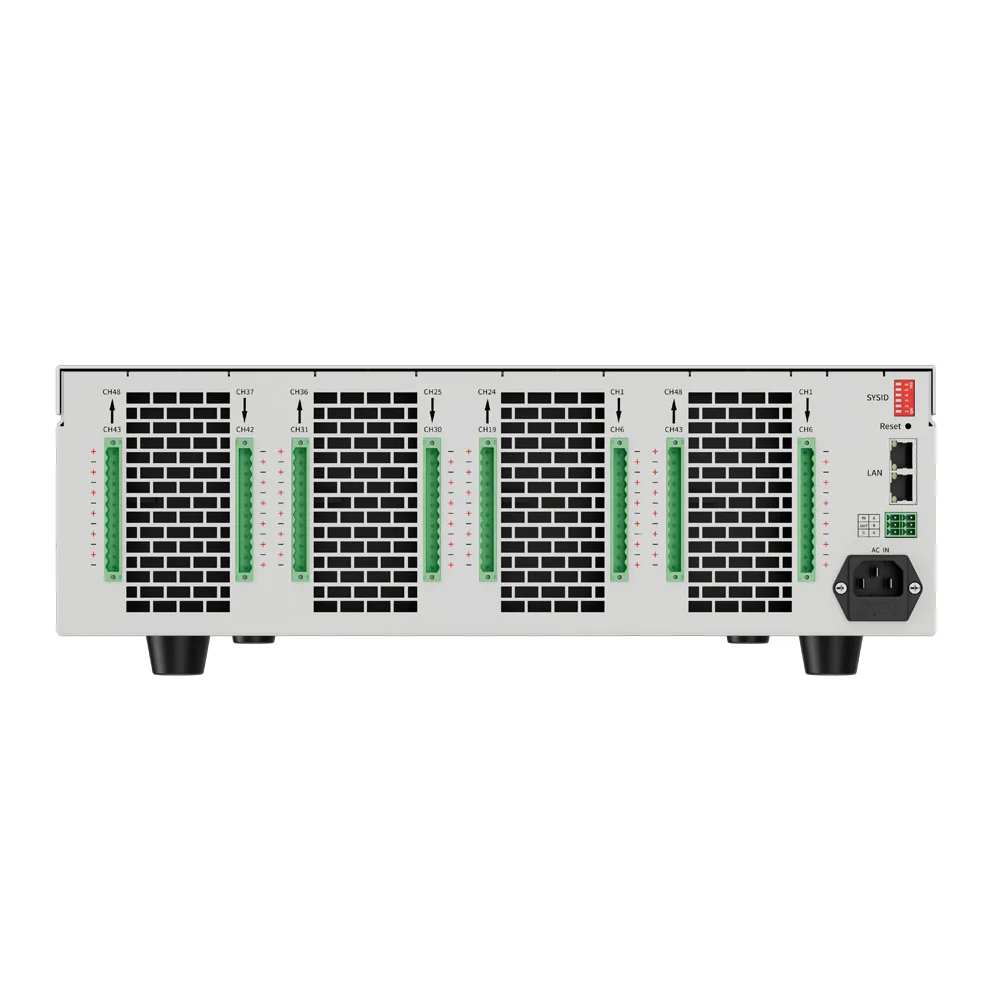

Серия FT6100 отличается высокоинтегрированной конструкцией: один модуль высотой 3U позволяет разместить 48 каналов электронной нагрузки, что на три четверти меньше объёма традиционной электронной нагрузки и значительно сокращает пространство интегрированной системы. Каждый канал электрически изолирован, независим друг от друга и может управляться отдельно.

| Стационарная функция

Электронная нагрузка серии FT6100 имеет четыре режима тестирования: постоянный ток, постоянное напряжение (некоторые модели не поддерживают), постоянное сопротивление и постоянная мощность, что позволяет удовлетворить широкий спектр требований к испытаниям. Режимы постоянного тока и постоянного сопротивления позволяют проверить, сохраняет ли источник напряжения стабильное выходное напряжение при различных нагрузках. Для зарядных устройств и адаптеров режим постоянного напряжения позволяет изменять выходное напряжение зарядного устройства и адаптера, проверяя правильность выходного тока.

| Динамическая функция

Серия электронных нагрузок FT6100 обеспечивает программируемые возможности динамического тестирования. Динамический режим используется для моделирования всех видов резких изменений и отклонений под нагрузкой и подходит для тестирования динамических характеристик источников питания. Диапазон настройки длительности динамического импульса составляет 50 мкс ~ 60000 мкс.

|Функция последовательности

Серия электронных нагрузок FT6100 обеспечивает возможность последовательного тестирования. Можно редактировать до 20 тестовых файлов по 100 шагов каждый. Поддерживаются режимы изменения времени нагрузки CC, CV (некоторые модели не поддерживают), CR, CP и другие, а также функции редактирования последовательностей и ссылки на файлы. Можно редактировать до 2000 шагов. Диапазон времени одного шага — от 1 мс до 86 400 с.

|Прикладное программирование

FT6100 оснащен интерфейсом LAN или RS485 для интеграции с несколькими машинами и легко интегрируется в испытательную систему. Для связи используется стандартный протокол Modbus, предоставляется подробное руководство по программированию и комплект разработчика DLL. Поддерживает языки программирования C#, C++, Delph и Labview, а также удобную вторичную разработку. Для упрощения отладки в комплект поставки входит демонстрационное программное обеспечение, которое выполняет все функции нагрузочной системы, отображения формы сигнала и сохранения данных. Программное обеспечение отличается простотой эксплуатации и высокой производительностью, что упрощает его использование пользователями.
