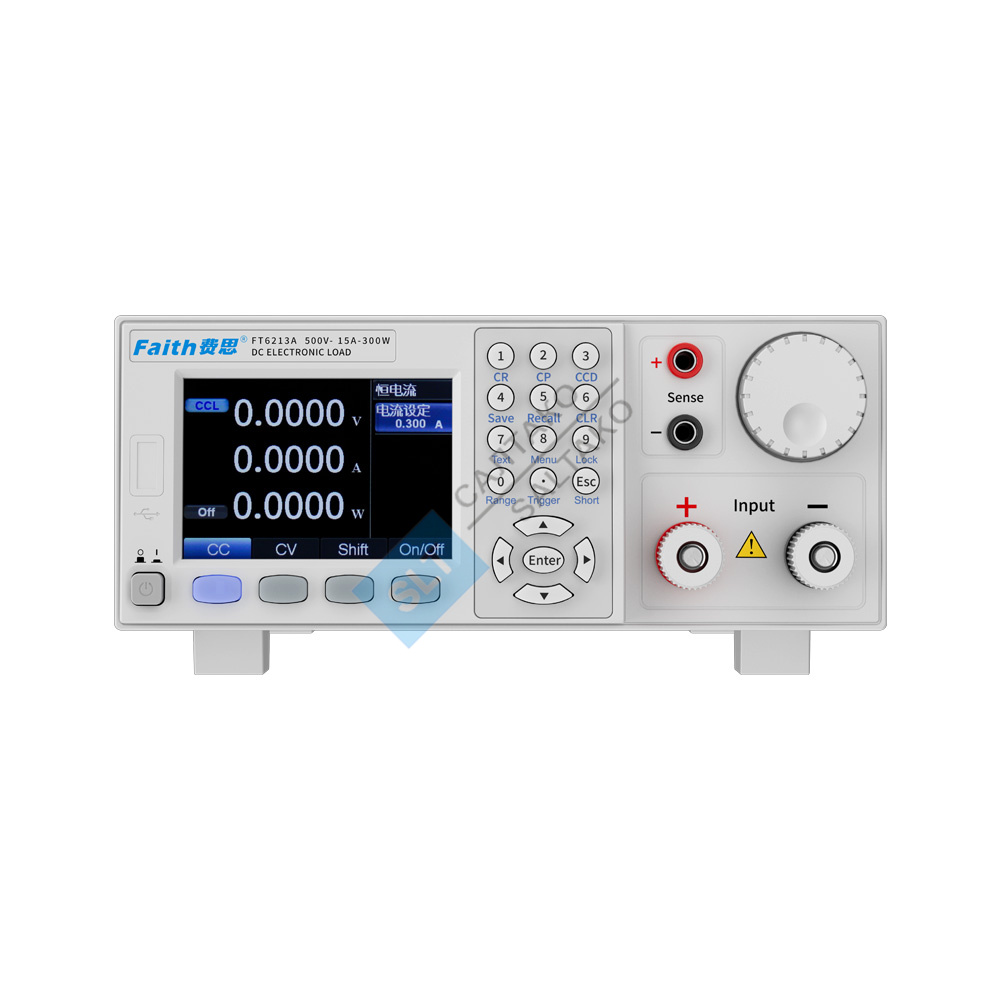

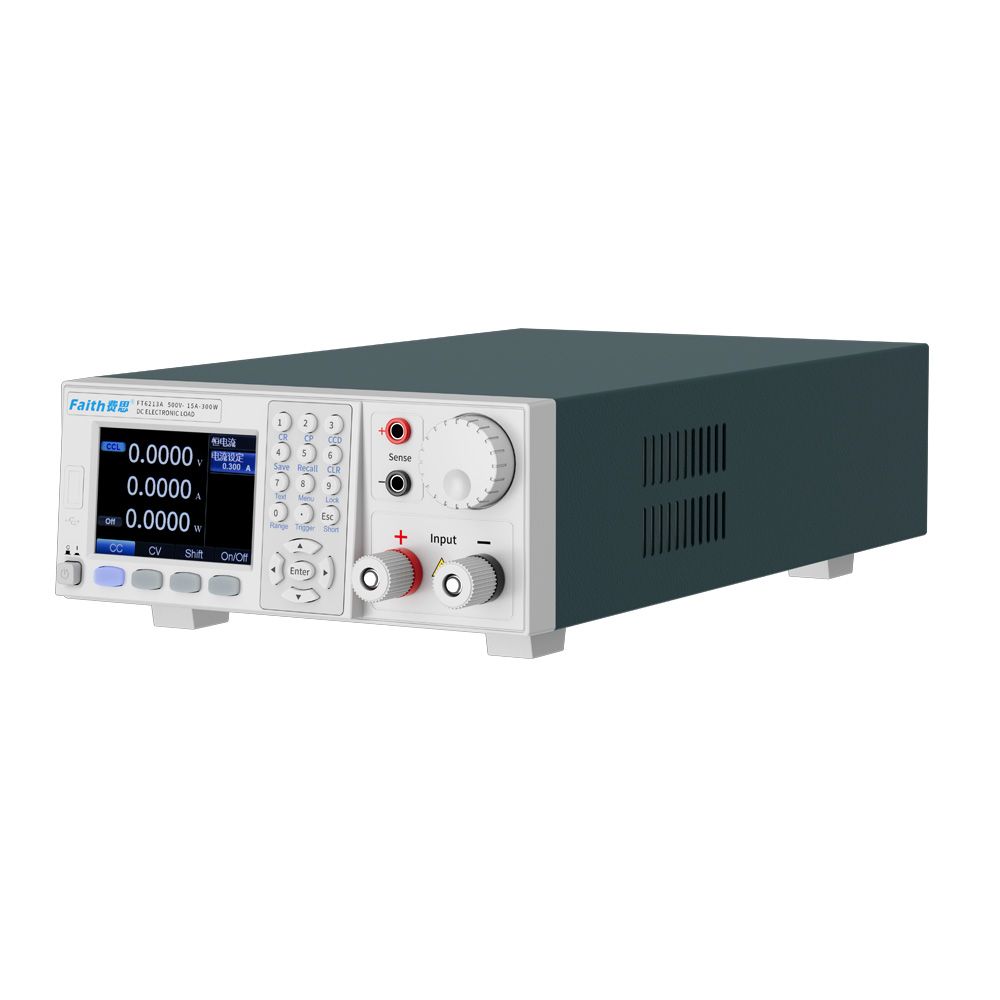

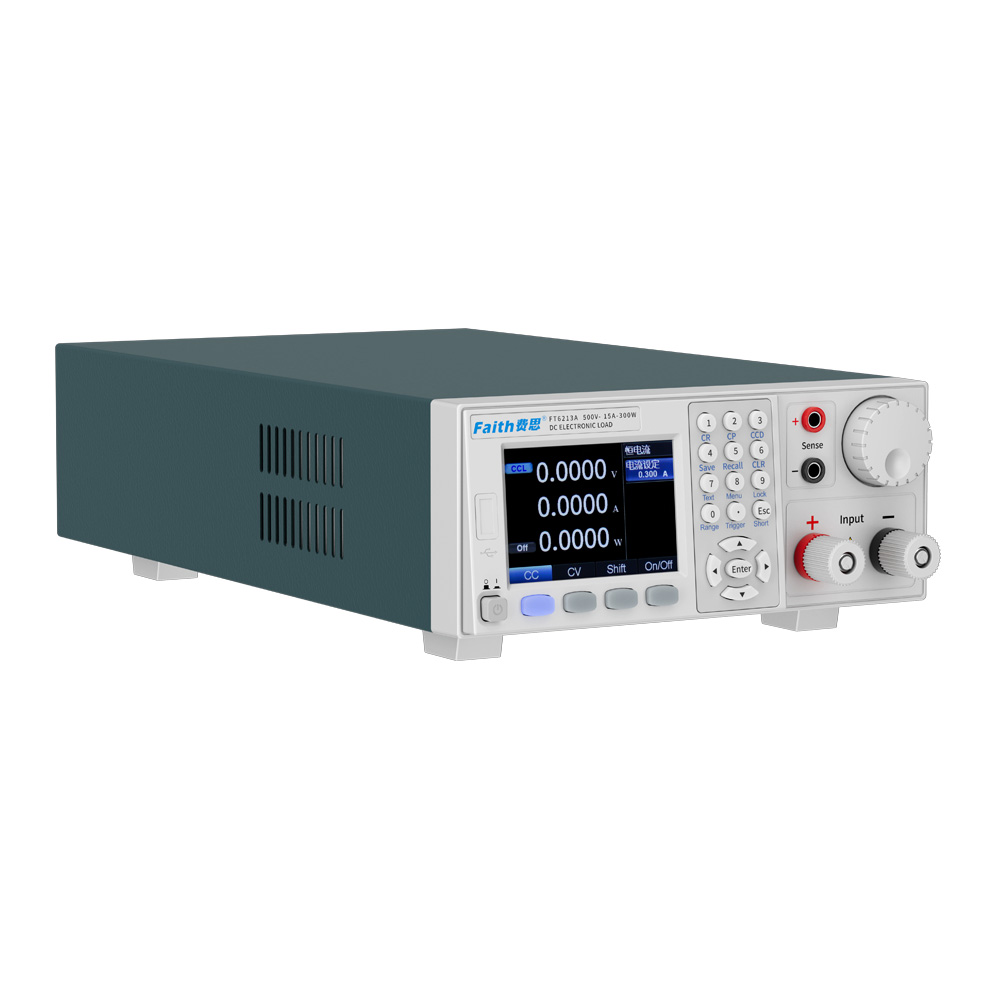

Маломощная настольная электронная нагрузка постоянного тока серии FaithTech FT6200A (150 Вт/300 Вт)

Маломощная настольная электронная нагрузка постоянного тока серии FaithTech FT6200A (150 Вт/300 Вт)

Серия FT6200A — это полнофункциональная программируемая электронная нагрузка мощностью 150/300 Вт. Нагрузка выполнена в корпусе высотой 2U (полустойка), обеспечивает диапазон напряжения 150 В или 500 В и ток 15 А или 30 А. Она оснащена цветным ЖК-дисплеем 4,3 дюйма, выходным портом GO/NG и расширенными функциями, такими как программирование последовательного режима, программирование автоматического тестирования, тест OCP, тест OPP, тест разряда батареи, моделирование короткого замыкания и т.д. Расширенные функции включают в себя создание последовательностей файлов и файлов автоматического тестирования, а также пошаговый запуск для синхронизации событий. Кроме того, выходной порт GO/NG полезен для тестирования тестируемого оборудования на соответствие требованиям (прошел/не прошел) на автоматизированной производственной линии или системе автоматизированного тестирования (ATE).

В целом, нагрузки серии FT6200A представляют собой надежные, высокоэффективные и точные приборы, в первую очередь предназначенные для тестирования импульсных источников питания, АЦП, силовых электронных компонентов, адаптеров, аккумуляторов и зарядных устройств 3C и т. д.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

■ Диапазон напряжения: 150 В, 500 В;
■ Диапазон тока: 15 А, 30 А;
■ Номинальная мощность: 150 Вт, 300 Вт;
■ Точность напряжения (0,025%+0,025% полной шкалы), точность тока (0,05%+0,05% полной шкалы);
■ Мин. разрешение: напряжение 0,5 мВ, ток 0,05 мА;
■ Статический режим тестирования CC, CV, CR, CP, динамический тест до 50 кГц;
■ Быстрое обнаружение ошибок NG/GO для определения соответствия тестируемого устройства спецификации (в режиме статического и динамического тестирования);
■ Регулируемая скорость нарастания тока, Von и Voff настраиваются;
■ Тестирование OCP, OPP, моделирования светодиодов, влияния нагрузки, внутреннего сопротивления батареи, разряда батареи;
■ Моделирование короткого замыкания;
■ 10 программируемых файлов испытаний последовательности, каждый из которых содержит 100 шагов, файл последовательности может быть связан;
■ 50 программируемых файлов автоматического тестирования, каждый из которых состоит из 20 шагов, допускается самозапуск;
■ Сохранение и вызов до 20 групп настроек;
■ Гибкие возможности запуска через переднюю панель, внешний вход или шину (используется для динамического тестирования, автоматического тестирования);
■ Функция дистанционного измерения напряжения;

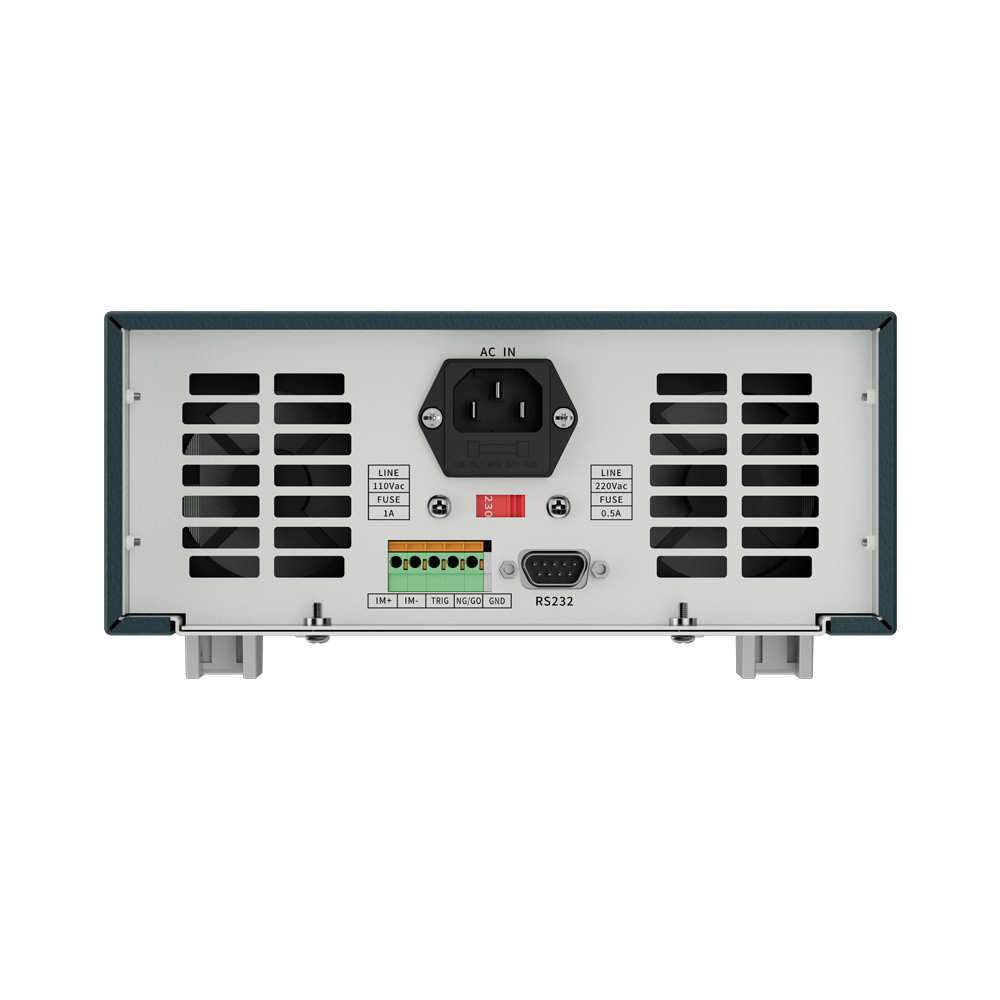

■ Стандартный порт контроля тока и цифровой порт ввода/вывода;
■ Функции защиты ±OVP, ±OCP, ±OPP, ±LVP, OTP и т.д.;
■ Стандартный RS232, поддерживает команды программирования SCPI;
■ 4,3-дюймовый цветной TFT-дисплей.

Модели

Specifications
Model	FT6211A		FT6212A		FT6213A
Voltage	150V		150V		500V
Current	30A		30A		15A
Power	150W		300W		300W
Min Operate Voltage	1.2V@30A		0.9V@30A		3V@15A
Constant Current (CC)
Range	3A	30A	3A	30A	3A	15A
Resolution	0.05mA	0.5mA	0.05mA	0.5mA	0.05mA	0.25mA
Accuracy	0.05%+0.05%F.S.
Constant Voltage (CV)
Range	30V	150V	30V	150V	100V	500V
Resolution	0.5mV	2.5mV	0.5mV	2.5mV	2mV	8.5mV
Accuracy	0.025%+0.025%F.S
Constant Resistance (CR)
Range	0.04Ω～10 Ω	10Ω～20kΩ	0.03Ω～10Ω	10Ω～20kΩ	0.2Ω～10Ω	10Ω～20kΩ
Accuracy	0.01%+0.08S	0.01%+0.0008S	0.01%+0.08S	0.01%+0.0008S	0.01%+0.08S	0.01%+0.0008S
Constant Power (CP)
Range	150W		300W		300W
Accuracy	0.1%+0.1%F.S.		0.1%+0.1%F.S.		0.1%+0.1%F.S.
Dynamic
T1&T2	10us ～ 50s		10us ～ 50s		10us ～ 50s
Slew Rate	0.6A/ms ～1.2A/us		0.6A/ms ～ 1.2A/us		0.6A/ms ～ 0.6A/us
Current Measurement
Range	3A	30A	3A	30A	3A	15A
Resolution	0.05mA	0.5mA	0.05mA	0.5mA	0.05mA	0.25mA
Accuracy	0.05%+0.05%F.S.
Voltage Measurement
Range	30V	150V	30V	150V	100V	500V
Resolution	0.5mV	2.5mV	0.5mV	2.5mV	2mV	8.5mV
Accuracy	0.025%+0.025%F.S
Short Circuit
Current（CC）	≒3A	≒30A	≒3A	≒30A	≒3A	≒15A
Voltage（CV）	≒0V	≒0V	≒0V	≒0V	≒0V	≒0V
Power（CP）	≒150W	≒150W	≒300W	≒300W	≒300W	≒300W
Others
Dimension（HWD）	88×215×380
Weight	4kg		5kg		5kg
Operate Temperature	0℃～40℃

Specifications Table-2
Model	FT6214A		FT6212A+		FT6214A+
Voltage	150V		150V		150V
Current	60A		30A		60A
Power	300W		400W		400W
Minimum operating voltage	2V@60A		0.9V@30A		2V@60A
Constant Current
Range	0-6A	0-60A	3A	30A	0-6A	0-60A
Resolution	0.1mA	1mA	0.05mA	0.5mA	0.1mA	1mA
Precision	0.05%+0.1%F.S.	0.05%+0.05%F.S.	0.05%+0.1%F.S.	0.05%+0.05%F.S.	0.05%+0.1%F.S.	0.05%+0.05%F.S.
Constant Voltage
Range	30V	150V	30V	150V	30V	150V
Resolution	0.5mV	2.5mV	0.5mV	2.5mV	0.5mV	2.5mV
Precision	0.025%+0.025%F.S
Constant Resistance*4
Range	0.015Ω～5 Ω	5Ω～10kΩ	0.03Ω～10Ω	10Ω～20kΩ	0.015Ω～5 Ω	5Ω～10kΩ
Precision	0.01%+0.08S	0.01%+0.0008S	0.01%+0.08S	0.01%+0.0008S	0.01%+0.08S	0.01%+0.0008S
Constant power*4
Range	300W		400W		400W
Precision	0.1%+0.1%F.S.		0.1%+0.1%F.S.		0.1%+0.1%F.S.
Dynamic State*5
T1&T2	10us～ 50s		10us ～ 50s		10us～ 50s
Slope	1.2A/ms ～2.5A/us		0.6A/ms ～ 1.2A/us		1.2A/ms ～2.5A/us
Current measurement
Range	0-6A	0-60A	3A	30A	0-6A	0-60A
Resolution	0.1mA	1mA	0.05mA	0.5mA	0.1mA	1mA
Precision	0.05%+0.1%F.S.	0.05%+0.05%F.S.	0.05%+0.1%F.S.	0.05%+0.05%F.S.	0.05%+0.1%F.S.	0.05%+0.05%F.S.
Voltage Measurement
Range	30V	150V	30V	150V	30V	150V
Resolution	0.5mV	2.5mV	0.5mV	2.5mV	0.5mV	2.5mV
Precision	0.025%+0.025%F.S
Short-circuit
Current（CC）	≒6A	≒60A	≒3A	≒30A	≒6A	≒60A
Voltage（CV）	≒0V	≒0V	≒0V	≒0V	≒0V	≒0V
Power（CP）	≒300W	≒300W	≒400W	≒400W	≒400W	≒400W
Other
Dimension（HWD）	88×215×380
Weight	5kg		5kg		5kg
Operating temperature	0℃～40℃

Переходный тест

Современные электронные устройства работают на очень высоких скоростях и требуют быстрого переходного отклика. Для решения этих задач серия предлагает высокоскоростную программируемую динамическую токовую нагрузку (CCD). Пользователь может программировать такие параметры, как высокий/низкий уровень тока, T1/T2, скорость нарастания/спада. Динамическая нагрузка поддерживает непрерывный, импульсный и переключаемый режимы. При настройке на импульсный или переключаемый режим нагрузка может принимать сигнал запуска с передней панели, внешнего входа или шины, что позволяет синхронизировать поведение динамической нагрузки с другими событиями. Динамическое изменение частоты достигает 50 кГц.

Статический тест

Электронная нагрузка серии FT6200A имеет четыре режима тестирования: постоянный ток, постоянное напряжение, постоянное сопротивление и постоянная мощность, что позволяет удовлетворить все требования к тестированию.

Тест программируемой последовательности

Все модели оснащены функцией программируемой последовательности для имитации различных изменений входной нагрузки. Функция последовательности позволяет пользователям программировать список шагов во внутренней памяти электронной нагрузки и выполнять их. Последовательность работает в режиме CCH с максимальной скоростью нарастания тока по умолчанию. Каждой ячейке внутренней памяти можно выделить до 100 шагов, максимум до 10 ячеек (последовательностей). Тестовую последовательность можно запрограммировать локально с помощью клавиатуры и ручки. Настройки каждого шага включают значение нагрузки и длительность (50 мкс ~ 36 000 с). Файлы последовательностей могут выполняться непрерывно, быть связаны с заданными последовательностями или выполняться в заданных циклах.

Последовательность

Серия FT6200A предоставляет функции последовательного тестирования. Пользователи могут редактировать последовательность нагрузочного теста. Поддерживается 10 файлов последовательностей, каждый из которых содержит 100 шагов. Время одного шага может быть установлено в диапазоне от 50 мкс до 36 000 с. Файлы можно связать между собой. Подходит для различных видов сложных нагрузочных тестов.

Автоматический тест:

Серия FT6200A обладает гибкой функцией автоматического тестирования. Она включает в себя несколько режимов тестирования, таких как CC, CV, CR и CP, которые позволяют сравнивать параметры тестирования с соответствующими верхними и нижними пределами и отображать результаты тестирования в формате «ПРОШЕЛ/НЕ ПРОШЕЛ». Эта функция значительно повышает эффективность тестирования.

Быстрый звонок:

Функция быстрого вызова поддерживает настройку параметров CC/CV/CR/CP и других параметров стационарного состояния, поддерживает OCP, последовательность, автоматическое тестирование, внутреннее сопротивление аккумулятора, ёмкость аккумулятора и другие функции. Пользователь может вызывать предустановленные функции и связанные с ними параметры одной кнопкой. Быстрый вызов сокращает количество настроек и операций в ходе испытания, снижает вероятность ошибок настройки и повышает эффективность и точность испытания.

Тест батареи:

Тестирование аккумулятора включает в себя: измерение внутреннего сопротивления и измерение ёмкости аккумулятора. Тестирование ёмкости аккумулятора осуществляется в трёх режимах разряда: CC, CR, CP. В процессе разряда нагрузка автоматически регистрирует такие параметры, как напряжение, ток, время и ёмкость (Ач). При снижении напряжения ниже защитного уровня нагрузка автоматически останавливает тест. Для дальнейшего тестирования и анализа данных можно использовать наше программное обеспечение для ПК.

Тест OCP/OPP

Серия FT6200A оснащена встроенной системой тестирования OCP. Пользователи могут использовать программное обеспечение для ПК для проведения тестирования OCP/OVP/OPP, чтобы получить кривую VI и проверить стабильность точки защиты.

SCPI и дистанционное управление

Серия FT6200A поддерживает стандартные команды SCPI, все операции с панелью управления могут быть реализованы с помощью команд SCPI. Это упрощает создание интеллектуальной тестовой платформы и вторичную разработку. Дистанционное управление доступно через интерфейс RS232.

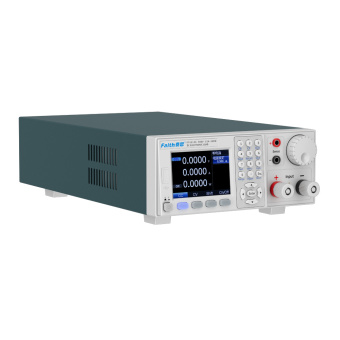

Маломощная настольная электронная нагрузка постоянного тока серии FaithTech FT6200A (150 Вт/300 Вт)

Документы

FT6200A-series-low-power-electronic-load-2023-V1 Размер: 680 кб

Характеристики

Ток (нагрузка), А	30
Напряжение (нагрузка), В	500
Мощность (нагрузка), Вт	300
