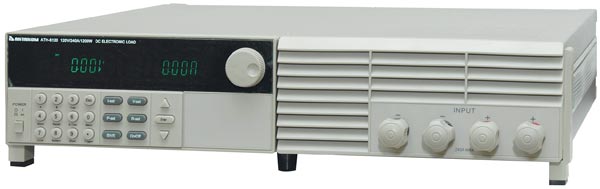

Электронная программируемая нагрузка Актаком АТН-8120

Программируемая электронная нагрузка АКТАКОМ АТН-8120 предназначена для имитации различных режимов работы нагрузки при исследовании источников питания радиотехнических устройств с напряжением питания до 120 В, током нагрузки до 240 А, потребляемая мощность до 1200 Вт. Электронная нагрузка АТН-8120 может эмулировать работу в различных режимах (стабилизация тока, напряжения, мощности или сопротивления). Высокая функциональность в сочетании с возможностью дистанционного управления от персонального компьютера обеспечивают электронной нагрузке АКТАКОМ АТН-8120 высокую эффективность при испытании источников электропитания.

Особенности электронной нагрузки АКТАКОМ АТН-8120

• VFD-дисплей
• Разрешение 10 мВ/10 мА
• Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления нагрузки
• Выходные параметры нагрузки: напряжение 0...120 В, ток 1 мА...240 А, мощность 1200 Вт
• Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме)
• Дискретность установки параметров нагрузки 1 мВ/1 мА/0,001 Ом
• Установка ограничений по мощности
• RS-232

Технические характеристики

ВЫХОДНЫЕ ПАРАМЕТРЫ

• Напряжение на нагрузке 0...120 В
• Ток в нагрузке 1 мА...240 А
• Потребляемая мощность 1200 Вт

СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ

• Диапазон установки 0,1...18 В/0,1...120 В
• Погрешность установки ±(0,05%+0,025% от полн. шкалы)
• Дискретность установки 10 мВ

СТАБИЛИЗАЦИЯ ТОКА

• Диапазон установки 0...24 А/0...240 А
• Погрешность установки ±(0,05%+0,1% от полн. шкалы)
• Дискретность установки 10 мА

СТАБИЛИЗАЦИЯ СОПРОТИВЛЕНИЯ

• Диапазон установки 0,1...10 Ом/10...99 Ом/100...999 Ом/1...4 кОм
• Погрешность установки ±(1%+0,8% от полн. шкалы)
• Дискретность установки 0,001 Ом/0,01 Ом/0,1 Ом/1 Ом

ОГРАНИЧЕНИЕ ПО МОЩНОСТИ

• Диапазон установки 0...100 Вт/100...1200 Вт
• Погрешность установки ±(1%+0,1% от полн. шкалы)
• Дискретность установки 1 мВт/100 мВт

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ

• Диапазон 0...18 В/0...120 В
• Погрешность измерения ±(0,02%+0,025% от полн. шкалы)

ИЗМЕРЕНИЕ ТОКА

• Диапазон 0...24 А/0...240 А
• Погрешность измерения ±(0,2%+0,5% от полн. шкалы)

ИЗМЕРЕНИЕ МОЩНОСТИ

• Диапазон 0...100 Вт/100...1200 Вт
• Погрешность измерения ±(1%+0,1% от полн. шкалы)

ТЕСТИРОВАНИЕ БАТАРЕЙ

• Входное напряжение 0,8...120 В
• Макс. измеряемая емкость 999 АЧ
• Разрешение 10 мА
• Таймер 1...60000 с
• Питание 110 В/220 В
• Габаритные размеры 429х88х354 мм
• Масса 30 кг

Стандартная комплектация

• Электронная нагрузка
• Кабель питания
• Руководство по эксплуатации

Дополнительная комплектация

• Преобразователь интерфейсов USB-RS232 AKTAKOM АСЕ-1633
• Программное обеспечение AELP Aktakom ElectronicLoadPro Программное обеспечение
