Электронная программируемая нагрузка Актаком AEL-8321

Электронная программируемая нагрузка. Напряжение на входе 0-80 В, ток на входе 0-40 А, потребляемая мощность 400 ВА. Режимы стабилизации CC, CV, CR, CP. Работа по спискам. Тестирование батарей. Режим КЗ. Динамическое тестирование. Программируемый выход: сопротивление, ток, мощность, комбинированный. LCD- дисплей. Интерфейс – RS-232. SCPI-программирование.
Электронная программируемая нагрузка Актаком AEL-8321

Подробнее

3 888.00 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

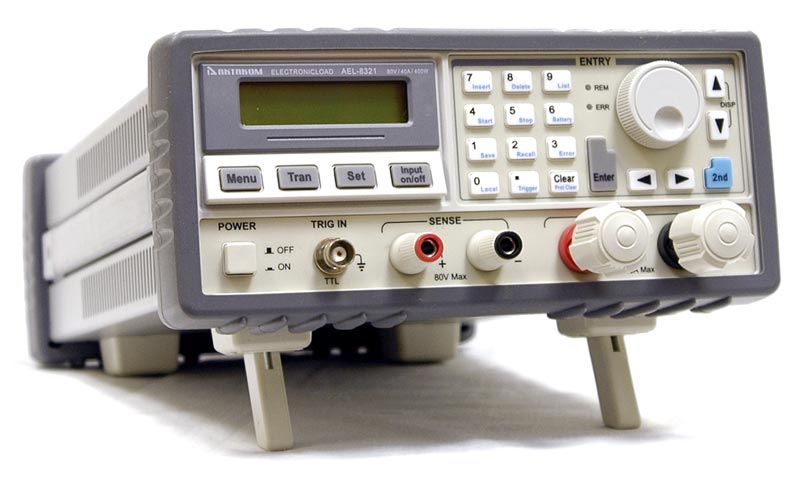

Программируемая электронная нагрузка АКТАКОМ AEL-8321 предназначена для имитации различных режимов работы нагрузки при исследовании источников питания радиотехнических устройств с напряжением питания до 80 В, током нагрузки до 40 А, поглощаемая мощность до 400 Вт. Электронная нагрузка AEL-8321 может работать в различных режимах (стабилизация тока, напряжения, мощности или сопротивления). Высокая функциональность в сочетании с возможностью дистанционного управления от персонального компьютера делают электронную нагрузку АКТАКОМ AEL-8321 высокоэффективным средством испытания источников электропитания.

Особенности электронной нагрузки АКТАКОМ AEL-8321

LCD дисплей с подсветкой
Высокое разрешение АЦП 24 – бит, ЦАП – 17 бит
Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления, стабилизация (ограничение) мощности
Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме)
Автокалибровка
Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
Тестирование батарей
Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
Поддержка внешнего запуска
Режим короткого замыкания
Работа по спискам
Управление по RS-232 по SCPI командам
Поддержка LabView

Технические характеристики

Входные параметры
Ток Напряжение Мощность	0~40 A 0~80 В 400 Вт
Минимальное рабочее напряжение на всем диапазоне токов	0,6 В
Режим постоянного тока
Диапазоны Разрешение Погрешность	0~4 A / 0~40 A 0,1 мA / 1 мА 0,1℅+5 мА / 0,1℅+10 мА
Режим постоянного напряжения
Диапазон Разрешение Погрешность	0~80 В 1 мВ 0.1℅+10 мВ
Режим постоянного сопртивления
Диапазон Разрешение Погрешность	0,02~2 Ом / 2~200 Ом / 20~2000 Ом 0,1 мОм / 8,6 мкСм*/0,96 мкСм 0,5℅+12 мОм/ 0,3%+1,25 мСм/ 0,3%+0,625 мСм
Режим постоянной мощности
Диапазон Разрешение (<100 Вт/ ≥ 100 Вт) Погрешность	0~400 Вт 1 мВт/10 мВт 0,2℅+600 мВт
Измерение тока
Диапазоны Разрешение Погрешность	0~4 A / 0~40 A 0,1 мA / 1 мА 0,05℅+4 мА / 0,05℅+8 мА


Измерение напряжения
Диапазоны Разрешение Погрешность	0~80 В 1 мВ 0,1℅+8 мВ
Измерение мощности
Диапазон Разрешение (<100 Вт/ ≥ 100 Вт) Погрешность		0~400 Вт 1 мВт/10 мВт 0,1℅+600 мВт
Скорость нарастания тока
Верхний диапазон CC Верхний диапазон CC		1 мА/мкс~4 A/мкс 100 мкА/мкс~400 мA/мкс
Разршение		1 мA/мкс
Погрешность		3% + 10 мкс
Динамический режим
Тип		Непрерывный, импульсный, переключаемый
Частотный диапазон		0,38 Гц~50 кГц
Временной диапазон Разрешение Погрешность		0~655,35 мс 10 мкс 0.2℅+10 мкс
Время нарастания/спада Разрешение Погрешность		10 мкс~655,35 мс 10 мкс 0.2℅+10 мкс
Работа по списку
Время шага Разрешение Погрешность		10 мкс ~ 100000 с 10 мкс 0,2℅+10 мкс
Количество шагов		1~50
Цикл		1~65535
Список		7 списков
Тестирование батарей
Время разряда Разрешений Погрешность		1 с~100 ч 1 с 0.2℅+1 с
Емкость батареи Разрешение Погрешность		1 мА•ч~4000 А•ч 1 мА•ч 0,3℅+0,01А•ч
Короткое замыкание
CCL Режим CCH Режим CV Режим CRL Режим CRM Режим CRH Режим CPV Режим CPC Режим		4,4 A 44 A 0 В 0,018 Ом 1.8 Ом 18 Ом 420 Вт 0 Вт
Максимальная скорость нарастания
Ток Напряжение		4 A/мкс 0,6 В/мкс
Вход запуска
Уровень Длительность		TTL , спадающий фронт ≥ 10 мкс
Максимальный входной уровень
Ток Напряжение		44 A 84 В
Режимы защиты		по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
Защита от обратного тока
Вход выключен Вход включен		30 A 50A
Пульсации + шум
>Ток (скз/пик-пик) Напряжение (скз)		4 мА/40 мА 5 мВ

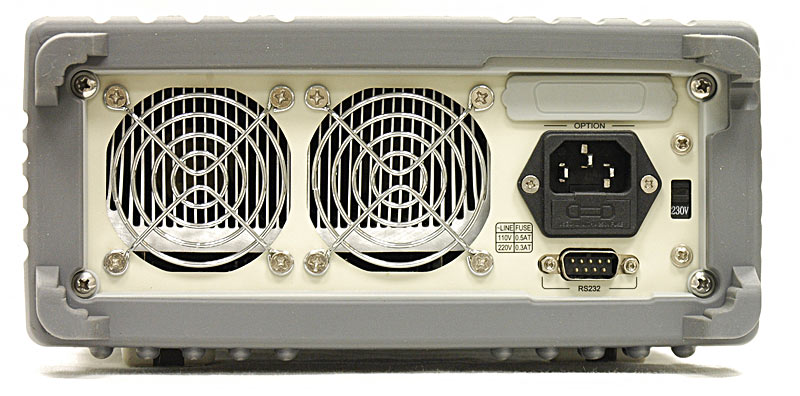

Интерфейс		RS232; GPIB, USB - опция
Язык программирования		SCPI
Питание
Напряжение Частота		переменное напряжение 110 В или AC 220 В±15℅ 48 ... 63 Гц
Вес		5,8 кг

* - величина обратная сопротивлению

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

Электронная нагрузка
Кабель питания
Руководство по эксплуатации

Дополнительная комплектация

Преобразователь интерфейсов USB-RS232(TTL) АКТАКОМ АСЕ-1020
Программное обеспечение AEL Manager Актаком Electronic Load Manager Программное обеспечение

Характеристики

Ток (нагрузка), А	40
Напряжение (нагрузка), В	80
Мощность (нагрузка), Вт	400
