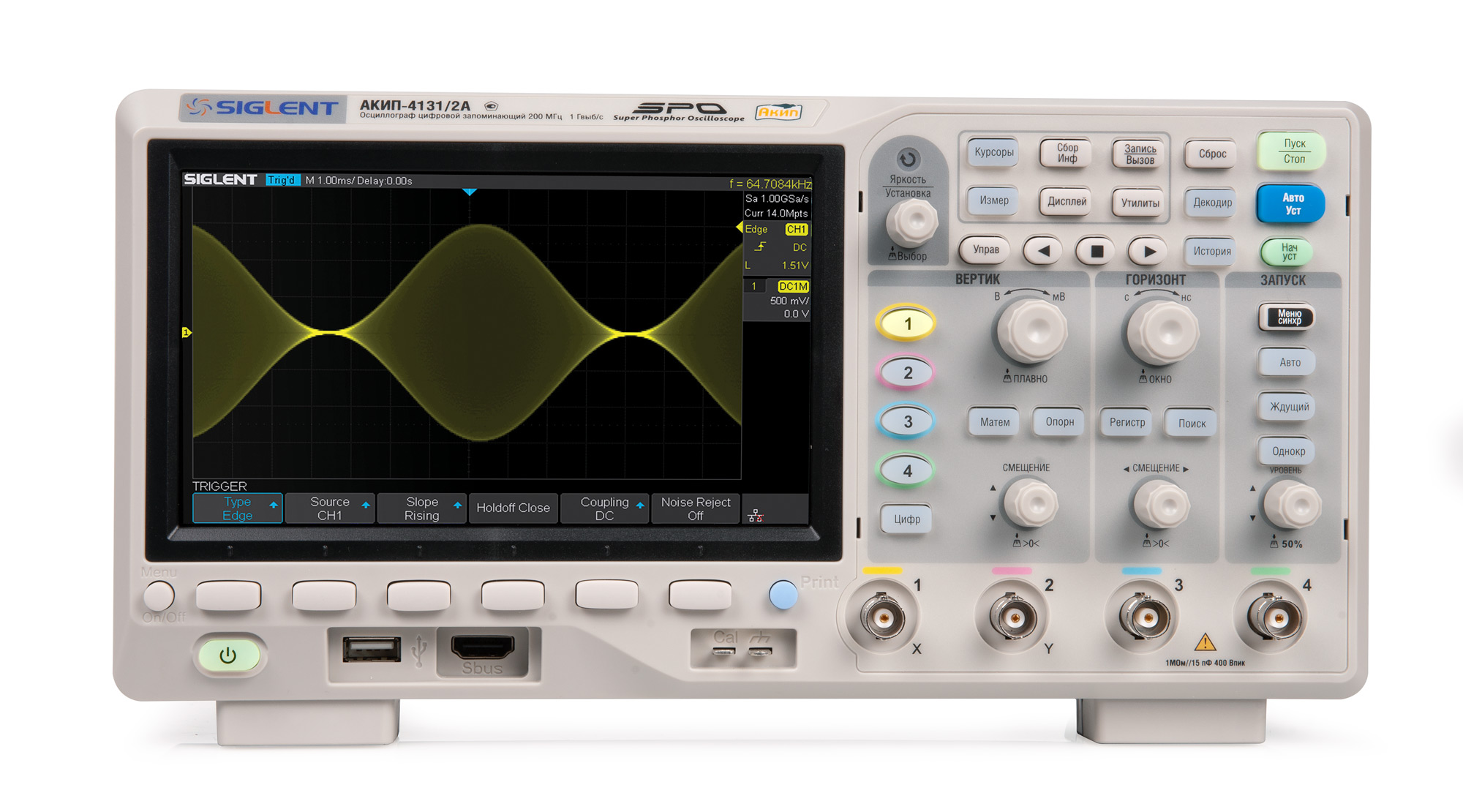

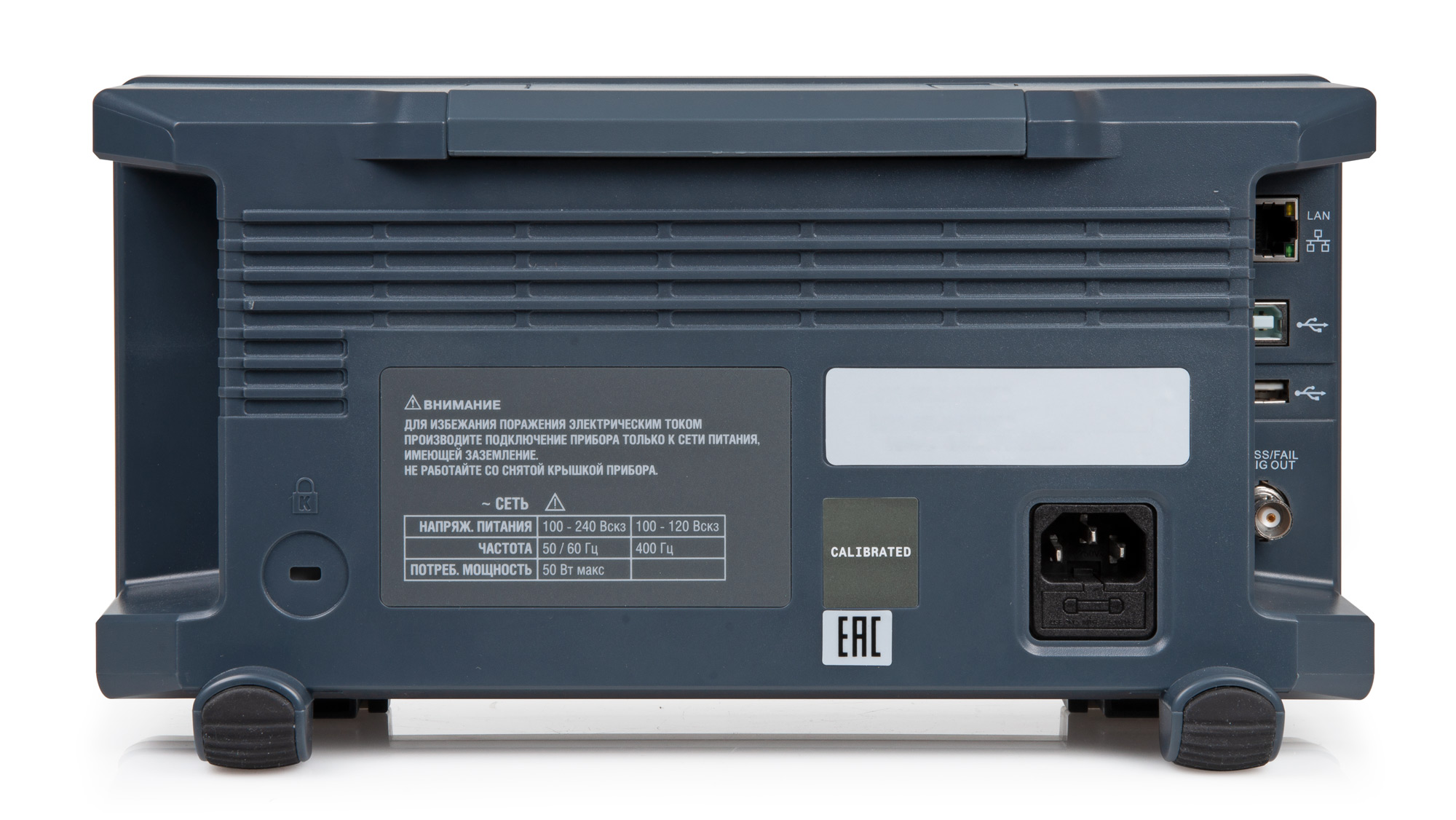

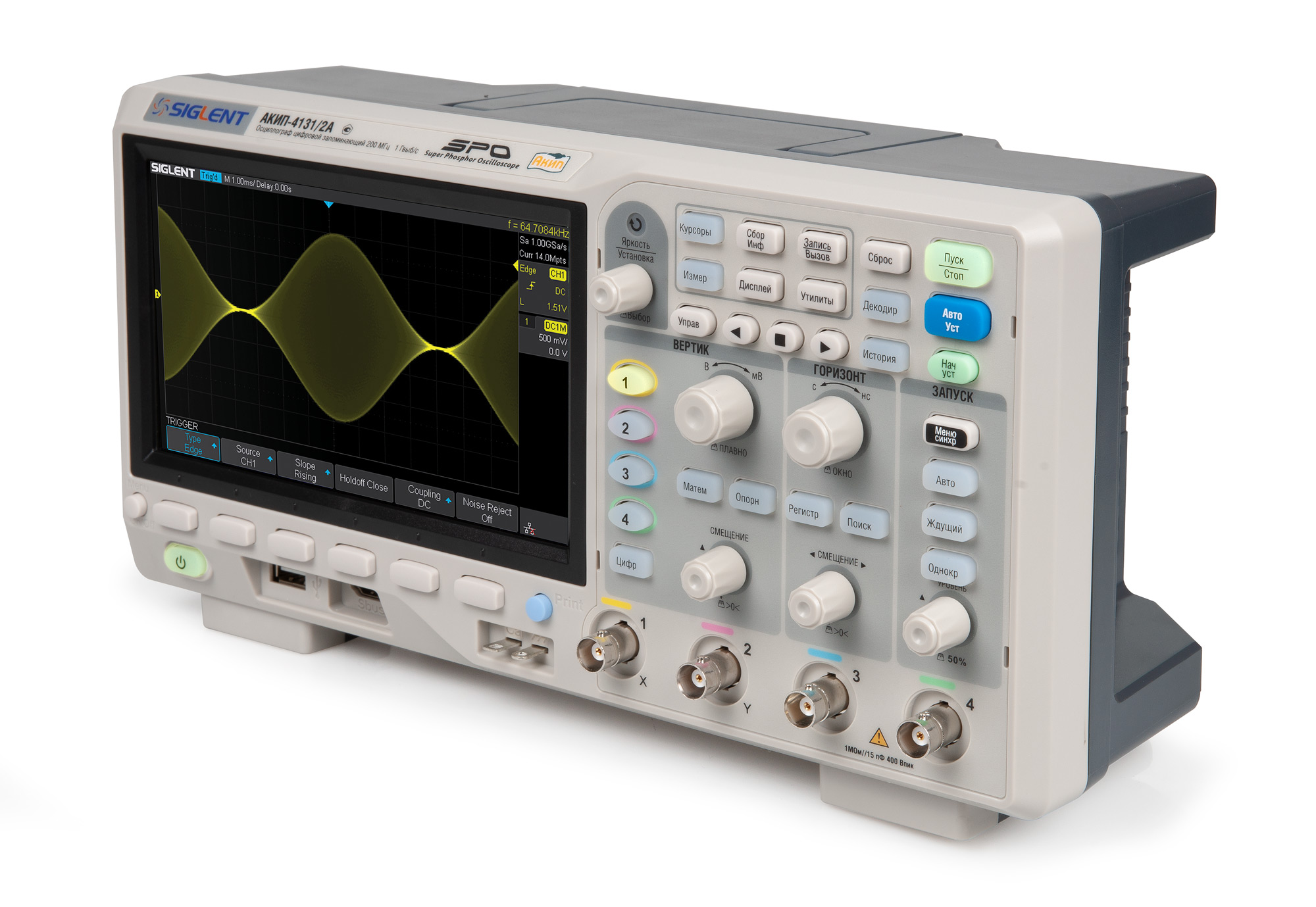

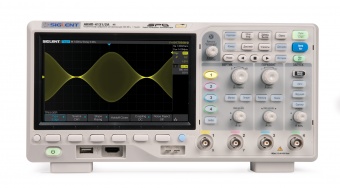

Осциллограф АКИП-4131/1А

Характеристики осциллографа АКИП-4131/1А

Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	100 МГц
Максимальная частота дискретизации	1 ГГц
Максимальный объем памяти	14 МБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Логические каналы	16 (опция)
Особенности	Высокая скорость обновления экрана до 400.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (до 38-и параметров) и курсорные измерения. Математические функции, БФП. Амплитудно-частотный анализ, построение диаграмм Боде. Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем. Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN. Опции - логический анализатор 16 каналов, функциональный генератор до 25 МГц, USB \| WIFI адаптер.
Интерфейс	USB, LAN
Дисплей	TFT, диагональ 17,8 см, разрешение 800х480
Масса (кг)	2,6

Подробнее

3 181.50 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

Особенности осциллографа АКИП-4131/1А:

Количество каналов: 4;
Полоса пропускания: 100 МГц;
Максимальная частота дискретизации: 1 ГГц (при объединении);
Объем памяти (на канал): 7 МБ (14 МБ – при объединении);
Скорость обновления экрана: 100.000 осц./с (до 400.000 осц./с в режиме сегментированной развертки);
256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
Режимы сбора данных: выборка, пиковый детектор (> 2 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП);
Интерполяция: Sin X/х, линейная;
Амплитудно-частотный анализ: построение диаграмм Боде;
Режим «Поисковая машина / Search» для поиска событий по условиям заданным пользователем;
38 видов автоматических измерений параметров (включая временные задержки), курсорные измерения;
Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 2,5 мкс);
Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
Функция автоустановки параметров развертки, запуска;
Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение кв. корня (√);
Частотный анализ (БПФ) при длине памяти 1 МБ;
Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN;
Опция анализа смешанных сигналов: 16 кан логический анализатор;
Опциональный USB модуль: функциональный генератор до 25 МГц (стандартные формы) и формирование сигнала произвольной формы / AWG;
Интерфейсы: LAN, USB TMC для управл. и экспорта данных (host/device);
USB WIFI адаптер;
Цветной SVGA TFT-дисплей (17,8 см) с регулируемой яркостью.

Технические характеристики осциллографа АКИП-4131/1А:

Параметр	АКИП-4131/1А	АКИП-4131/2А
Канал вертикального отклонения
Число каналов	4
Полоса пропускания (-3 дБ)	0…100 МГц	0…200 МГц
Время нарастания	≤ 3,5 нс	≤ 1,8 нс
Ограничение ПП	20 МГц
Коэффициент отклонения (Коткл.)	500 мкВ/дел…10 В/дел
Погрешность установки Коткл.	≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел
Диапазон установки смещения	500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В
Входной импеданс	1 МОм (± 2 %) / 18 ± 2 пФ
Максимальное входное напряжение	400 Впик (DC+AС пик, ≤ 10 кГц)
Канал горизонтального отклонения
Коэффициент развертки (Кразв.)	1 нс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел
Погрешность установки Кразв.	± 0,0025 %
Режимы работы	Основной, ZOOM окна, самописец, X-Y
Синхронизация
Источники синхросигнала	Любой из каналов, внешний
Режимы запуска развертки	Автоматический, ждущий, однократный
Виды синхронизации	По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN
Предзапуск	0~100% памяти
Послезапуск	0…10000 делений
Вид входа	Открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))
Частота дискретизации	500 МГц на канал (1 ГГц при объединении каналов)
Интерполяция	SinX/x, линейная
Длина записи	7 МБ (14 МБ при объединении каналов)
Пиковый детектор	2 нс
Режимы работы	Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократный
Курсорные измерения
Функции	DU; DT; 1/DT
Автоматические измерения
Функции по вертикали	Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза
Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Математика
Функции	+, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ
Операторы	Любой аналоговый канал
Декодирование
Формат данных	I2C, SPI, UART/RS232, CAN, LIN
Логический анализатор (Опция)
Число каналов	16
Частота дискретизации	До 1 ГГц
Длина памяти	До 14 мб/канал
Синхронизация	По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
Порог срабатывания	TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 8 В)
Генератор функциональный (Опция)
Формы сигналов	Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон	1 мкГц ~ 25 МГц (Синус); 1 мкГц ~ 10 МГц (Прямоугольник, импульс); 1 мкГц ~ 300 кГц (Пила); 1 мкГц ~ 5 МГц (сигналы произвольной формы); Шум, полоса частот > 25 МГц
Разрешение	1 мкГц
Погрешность установки	±5*10-5
Частота дискретизации	125 МГц
Длина памяти	16000 точек для произвольной формы
Разрядность АЦП	14 бит
Выходной уровень	-1,5 В ~ +1,5 В (50 Ом); -3 В ~ +3 В (1 МОм)
Постоянное смещение	± 3 В (1 МОм); ± 1,5 В (50 Ом)
Скважность	1 % ~ 99 % (для прямоугольника и импульса)
Симметрия	0 % ~ 100 % (для пилы)
Амплитудно-частотный анализ
Диапазон частот анализа	10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы)
Минимальная полоса анализа	500 Гц
Число точек	До 500
Общие характеристики
Режим HISTORY	Сохранение с временными метками до 80000 осциллограмм
Сегментированная память	До 80.000 сегментов
Интерфейс	USB, LAN, USB WIFI адаптер (опция)
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц
ЖК-дисплей	Цветной (TFT) SVGA, диагональ 17,8 см, 8 × 14 дел (разрешение 800 × 480)
Напряжение питания	100…240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2
Рабочая температура	+10…+40°С; влажность ≤ 85%
Габариты	312 х 133 х 151 мм
Масса	2,6 кг

Комплект поставки АКИП-4131/1А

№	Наименование	Количество
1	Осциллограф АКИП-4131/1А	1
2	Шнур питания	1
3	Делитель	4
4	Кабель USB	1
5	CD c программным обеспечением	1

Дополнительная комплектация АКИП-4131/1А:

BAG-S1, сумка для осциллографов АКИП
SLA1016, пробник логический

Купить осциллограф АКИП-4131/1А вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Каналы	4
Полоса частот, МГц	100
Частота дискретизации, ГГц	1
Конструкция (осциллографа)	Настольный
