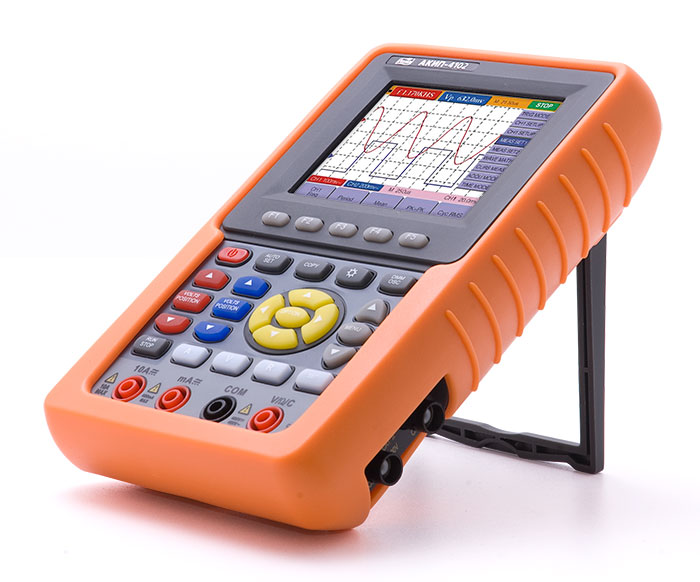

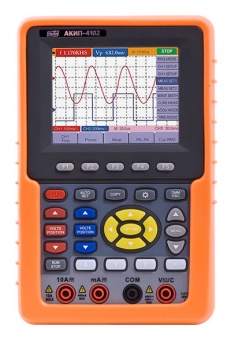

Осциллограф АКИП-4102

Характеристики осциллографа АКИП-4102

Тип осциллографа	Осциллограф-мультиметр
Число каналов	2
Полоса пропускания	20 МГц
Максимальная частота дискретизации	100 МГц
Максимальный объем памяти	6 кБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Особенности	Цифровой осциллограф, мультиметр. Автоматические и курсорные измерения. Синхронизация по фронту и ТВ. Математические функции, интерполяция sin x/x, режим X/Y. Мультиметр - измерение напряжения, тока, сопротивления, емкости. Ударопрочное исполнение. Батарейное питание - Li-pol аккумулятор (до 4 ч).
Интерфейс	USB
Дисплей	TFT, 9,6, 320х240
Масса (кг)	0,7

Подробнее

2 276.76 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

Особенности осциллографа-мультиметра АКИП 4102:

Осциллограф: 2 канала, полоса пропускания 20 МГц;
Частота дискретизации до 100 МГц в реальном времени;
Автоматические и курсорные измерения;
Длина памяти 6 кБ на канал;
Запись и вызов до 4-х осциллограмм;
Выход калибратора 1 кГц;
Интерполяция sin x/x, матем. обработка (+, -, /, х), режим XY;
Мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи и тест диодов;
Автономное батарейное питание;
Ударопрочное исполнение.

Технические характеристики осциллографа-мультиметра АКИП4102

Режим осциллографа

Канал вертикального отклонения
Полоса пропускания	0 … 20 МГц
Коэффициент отклонения	5 мВ/дел … 5 В/дел
Входное сопротивление	1 МОм ± 2% // 20 пФ±3 пФ
Сопряжение входа	Открытый, закрытый, заземлен
Время нарастания	< 17,5 нс
Погрешность коэффициента отклонения	±3%
Временная задержка между каналами	150 пс
Максимальное входное напряжение	400 Впик
Канал горизонтального отклонения
Коэффициент развертки	5 нс/дел … 5 с/дел (шаг 1-2,5-5)
Погрешность коэффициента развертки	0,01%
Синхронизация
Режимы запуска	Однократный, нормальный, авто
Источник синхронизации	канал 1, канал 2
Типы синхронизации	По фронту, ТВ-синхронизация (поле, строка)
Погрешность установки уровня синхронизации	±0,3 деления
Аналогово-цифровое преобразование
Частота дискретизации	100 МГц
Объем памяти	6 кБ
Разрядность АЦП	8 бит
Режимы выборки	Нормальный, усреднение, пиковый детектор

Режим мультиметра

Постоянное и переменное напряжение
Пределы измерения напряжений	Постоянное 400 мВ, 4 В, 40 и 400 В Переменное 4 В, 40 и 400 В (диапазон частот 40 … 400 Гц)
Разрешение	100 мкВ, 1 мВ, 10 мВ, 100 мВ в зависимости от предела
Входное сопротивление	10 МОм
Погрешность измерения	± 1%
Постоянный и переменный ток
Предел измерений	40 мА, 400 мА, 10 А
Разрешение	10 мкА, 100 мкА, 10 мА
Диапазон частот переменного тока	40 … 400 Гц
Погрешность измерения	Постоянный ток: ±1%, ±1,5%, ± 3% в зависимости от предела Переменный ток: ±1,5%, ±2%, ±5% в зависимости от предела
Сопротивление
Предел измерений	400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 40 МОм
Разрешение	0,1 Ом, 1, 10, 100 Ом, 1 кОм, 10 кОм
Погрешность	±1%
Емкость
Предел измерений	51 нФ, 512 нФ, 5, 12 мкФ, 51,2 мкФ, 100 мкФ
Разрешение	10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ в зависимости от предела
Погрешность	±3%
Общие данные
Дисплей	Цветной ЖКИ (320 × 240), диагональ 9,6 см, 4096 цветов
Источник питания	Литиевая батарея, время автономной работы 4 часа
Зарядное устройство / адаптер	220 В, 50 Гц <-> 8,5 В постоянное, 1,5 А
Условия эксплуатации	0 °С … +40 °С; отн. влажность не более 80%
Габаритные размеры	180 х 115 х 40 мм
Масса	0,7 кг
Интерфейс	USB

Комплектация осциллографа-мультиметра:

AC-DC адаптер;
Измерительный кабель - 2 шт.;
Кабель USB;
Металлический кейс;
Осциллограф-мультиметр АКИП-4102;
Пробник х10 – 2 шт.;
Провод для калибратора;
Программное обеспечение;
Руководство по эксплуатации.

Купить осциллограф АКИП-4102 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Каналы	2
Полоса частот, МГц	20
Частота дискретизации, ГГц	0.1
Питание	Аккумулятор
Дополнительно (осциллогаф)	Мультиметр
Конструкция (осциллографа)	Портативный переносной
