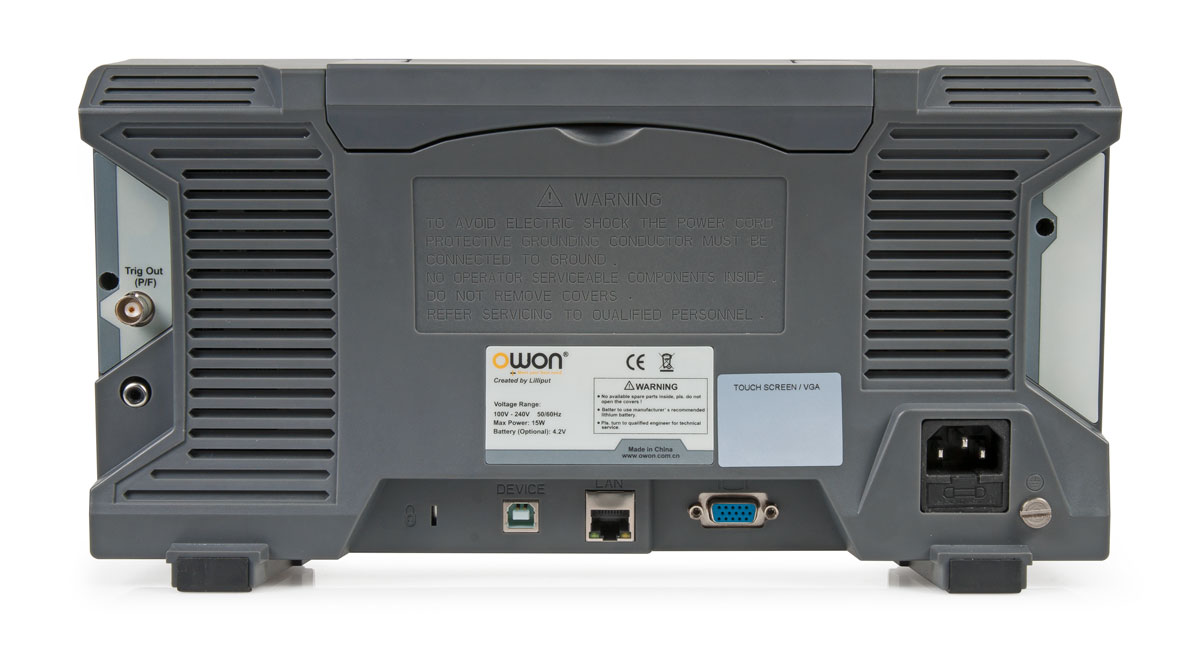

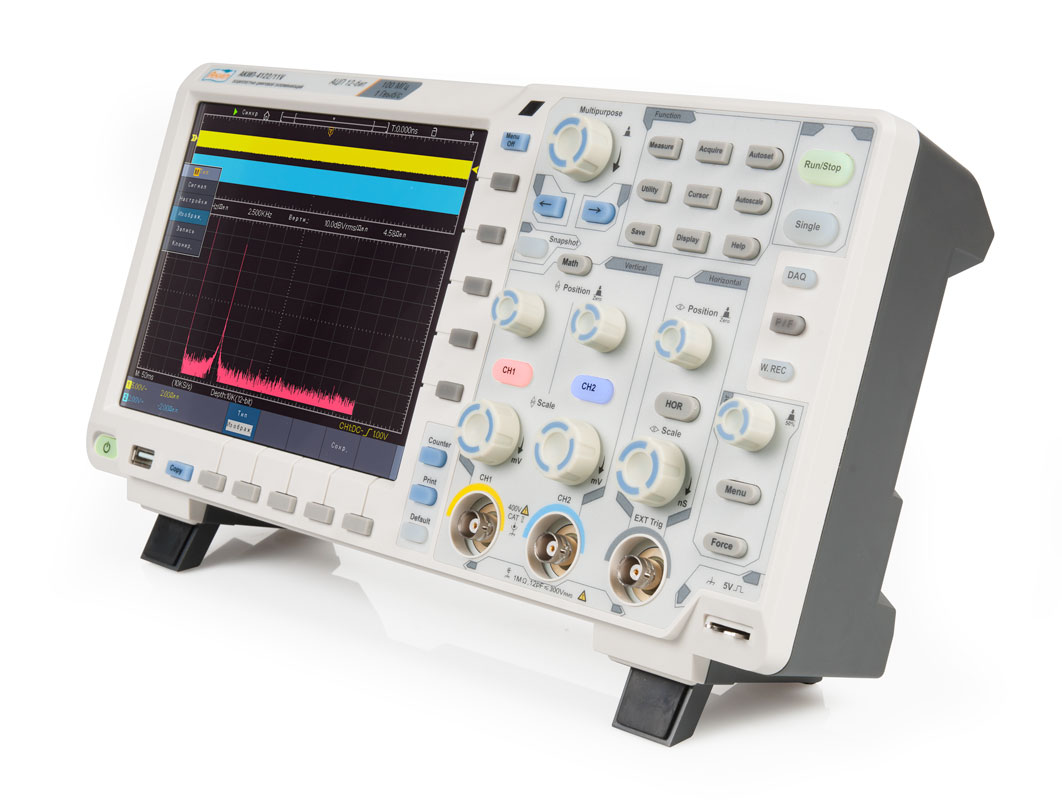

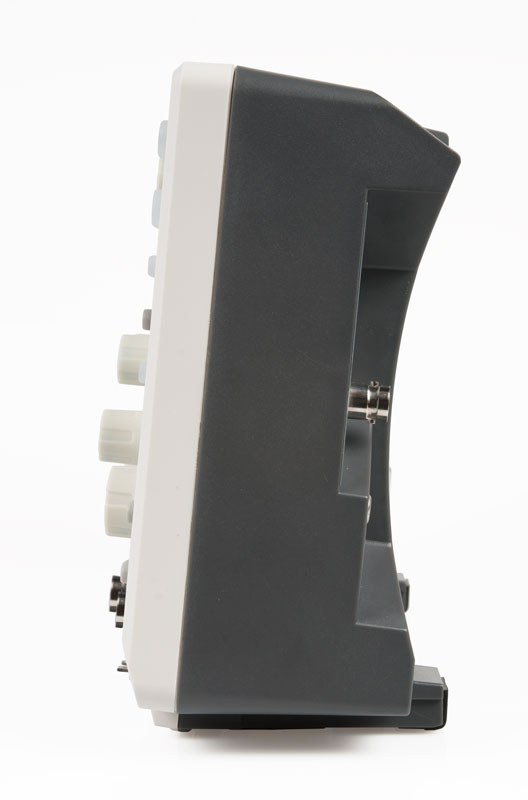

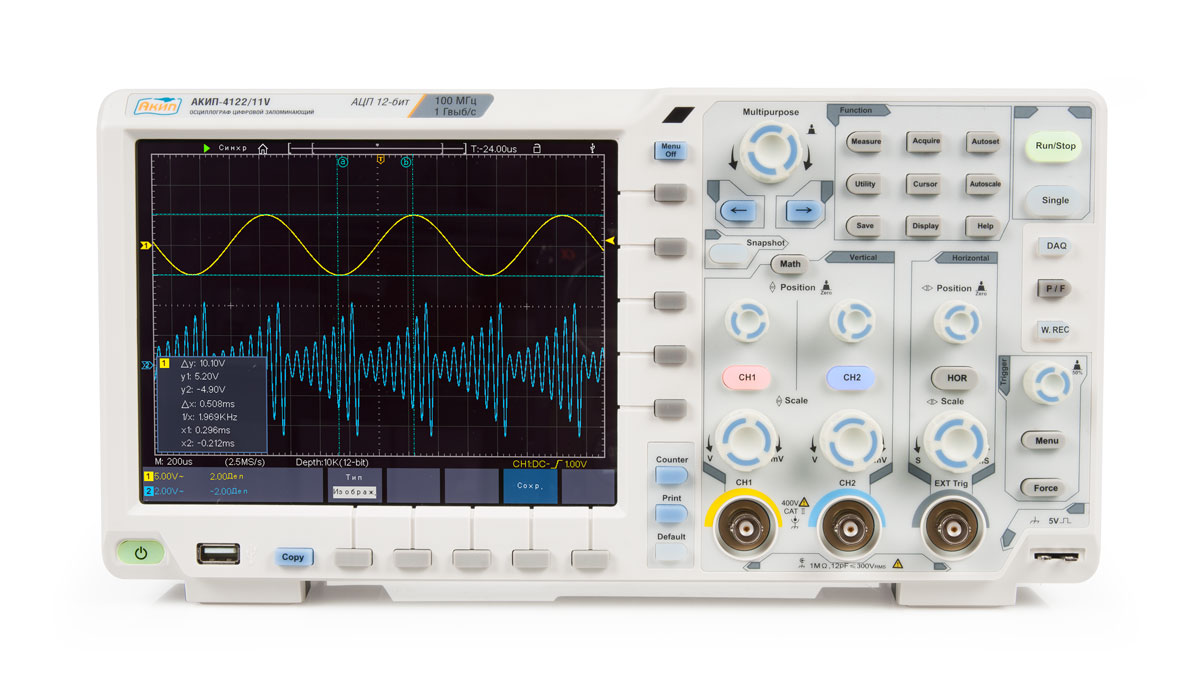

Осциллограф АКИП-4122/10V

Характеристики осциллографа АКИП-4122/10V

Тип осциллографа	Цифровой
Число каналов	2
Полоса пропускания	60 МГц
Максимальная частота дискретизации	1 ГГц
Максимальный объем памяти	40 МБ
АЦП (бит)	12
Сопротивление входа	1 МОм
Особенности	Интерполяция - Sin X/х, линейная. Автоматические (до 20-и параметров) и курсорные измерения. Математические функции, БФП (1 кБ). Цифровые фильтры. Внутренняя память - 100 осциллограмм и 8 профилей настроек. Выход для внешнего монитора (VGA). Опции - батарейное питание, мультиметр, генератор сигналов, Wi-Fi, сенсорный экран, декодирование протоколов.
Интерфейс	USB \| LAN
Дисплей	TFT, 20, 800х600, 10x14, Опция - Сенсорный
Масса (кг)	2,6

Подробнее

2 728.44 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

Особенности осциллографа цифрового запоминающего АКИП-4122/10V:

Количество каналов: 2 (+ вход внеш. синхр EXT);
Полосы пропускания: 60 МГц;
Объем памяти 40 М (на канал);
Макс. частота дискретизации: 500 МГц
Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение*, деление*;
Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x);
Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа);
Цифровые фильтры (ФВЧ, ФНЧ);
Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров);
Память: 100 осциллограмм, 8 профилей настроек;
Интерфейс: USB 2.0, LAN для управления и сохранения данных;
Выход для внешнего монитора (VGA);
Цветной TFT-дисплей (20 см) с регулируемой яркостью.

Технические характеристики осциллографа цифрового запоминающего АКИП-4122/10V:

Параметр	АКИП-4122/10 АКИП-4122/10V	АКИП-4122/7 АКИП-4122/7V АКИП-4122/11 АКИП-4122/11V	АКИП-4122/8 АКИП-4122/8V АКИП-4122/12 АКИП-4122/12V	АКИП-4122/9 АКИП-4122/9V
Канал вертикального отклонения
Число каналов	2	2	2	2
Полоса пропускания (-3 дБ)	0…60 МГц	0...100 МГц	0...200 МГц	0...300 МГц
Ограничение полосы	20 МГц
Коэффициент отклонения (К_откл.)	1 мВ/дел...10 В/дел
Погрешность установки К_откл.	± 3 %
Связь по входу	Открытый, закрытый, земля
Полоса пропускания (-3 дБ)	≤ 5,8 нс	≤ 3,5 нс	≤ 1,7 нс	≤ 1,17 нс
Входной импеданс	1 МОм (± 2 %) / 15 пФ ± 5 пФ		1 МОм (± 2 %) / 15 пФ ± 5 пФ; 50 Ом ± 2 %
Максимальное входное напряжение	300 В /1 МОм; 5 В 50 МОм (DC + AС пик, до 1 кГц)
Математика	+, - , х , дел.; БПФ (дБ или мВскз) на участке 1 кб
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	2 нс/дел...1000 с/дел (шаг 1-2-5)		1 нс/дел...1000 с/дел (шаг 1-2-5)
Погрешность установки К_разв.	± 0,0001 %
Режимы работы	Основной, задержанный (100 нс...10 с), ZOOM окна, самописец (1 мс/дел – 100 0 с/дел), X - Y
Синхронизация
Источники синхросигнала	Канал 1, канал 2, сеть, внешний (Ext, Ext /5)
Режимы запуска развертки	Автоколебательный, ждущий, однократный, ТВ* (NTSC, PAL/SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс...10 с), попеременно (ALT)
Связь входа	ФНЧ, ФВЧ, связь АС, связь DC
Чувствительность	~ 0,3 делени я (в зав. от К_откл.)
Аналого-цифровое преобразование
Разрешение по вертикали	12 бит	8 бит для АКИП-4122/7 АКИП-4122/7V, 12 бит для АКИП-4122/11 АКИП-4122/11V	8 бит для АКИП-4122/8 АКИП-4122/8V, 12 бит для АКИП-4122/12 АКИП-4122/12V	8 бит
Максимальная частота дискретизации	1 ГГц	1 ГГц	2 ГГц	2,5 ГГц
Частота дискретизации (на канал)	500 МГц	500 МГц	1 ГГц	1,25 ГГц
Длина записи	20 МБ/канала (40 МБ при объединении) 40 МБ/канал – АКИП-4122/12, АКИП-4122/12V
Режимы работы	Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x
Курсорные измерения
Функции	ΔU; ΔT; 1/ΔT
Автоматические измерения
Функции по вертикали	Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт)
Функции по горизонтали	f; T; t нараст.; t среза; +t; -t; коэф. заполнения (%)
Измерение t задержки	Канал 1 - Канал 2 (фронт), Канал 1 - Канал 2 (срез)
Дополнительные возможности
Цифровой регистратор	1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с)
Интерфейсы	USB (максимальный объем USB диска – 8 ГБ), LAN
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X - Y	Х – канал 1; Y – кананал 2 , разность фаз < 3° до 100 кГц
Внутренняя память	100 осциллограмм, 8 профилей настроек (запись/ воспроизведение).
Мультиметр (опция)
Режим измерений	Постоянное напряжение (пределы): 400 мВ/ 4 В/ 400 В: ±(1% ± 1 емр) Переменное напряжение (переделы): 4 В/ 40 В/ 400В: ±(1% ± 3 емр); час.: 40 – 400 Гц Сопротивление (переделы) 400 Ом: ±(1% ± 3 емр), 4 кОм – 40МОм: ±(1% ± 1 емр) Емкость: 51,2 нФ – 100 мкФ: ±(3% ± 3 емр) Прозвон цепи; Тест диодов (0 В – 1,5 В)
Входное сопротивление	10 Ом, защита входа DC 1000 В/ AC 400 В
Индикатор	3½ разряда, макс. индицируемое число 4.000
Генератор сигналов (опция)
Формы сигналов	синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы.
Частотный диапазон	25 МГц – АКИП-4122/10, АКИП-4122/10V, АКИП-4122/11, АКИП-4122/11V, АКИП-4122/12, АКИП-4122/12V 50 МГц – АКИП-4122/7, АКИП-4122/7V, АКИП-4122/8, АКИП-4122/8V, АКИП-4122/9, АКИП-4122/9V
Частота дискретизации	125 МГц – АКИП-4122/10, АКИП-4122/10V, АКИП-4122/11, АКИП-4122/11V, АКИП-4122/12, АКИП-4122/12V 250 МГц – АКИП-4122/7, АКИП-4122/7V, АКИП-4122/8, АКИП-4122/8V, АКИП-4122/9, АКИП-4122/9V
Число каналов	1 или 2
Разрядность ЦАП	14 бит
Длина памяти	8000 точек для произвольной формы
Выходной уровень	10 мВпик-пик … 6 Впик-пик
Общие данные
ЖК - дисплей	Цветной (TFT), диагональ 20 см, 10 x 14 дел (разрешение 800 х 600)
Напряжение питания	100...240 В, 47...63 Гц (автовыбор)
Потребляемая мощность	18 Вт
Габаритные размеры	340 х 177 х 90 мм
Масса	2,6 кг

* - Джиттер схемы ТВ синхронизации ≤ 200 пс.

Комплект поставки АКИП-4122/10V

№	Наименование	Количество
1	Осциллограф цифровой запоминающий АКИП-4122/10V	1
2	Шнур питания	1
3	Делитель 1:1/1:10	2
4	ПО (CD - диск)	1
5	Руководство по эксплуатации	1

Купить осциллограф АКИП-4122/10V вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Каналы	2
Полоса частот, МГц	60
Частота дискретизации, ГГц	1
Конструкция (осциллографа)	Настольный
