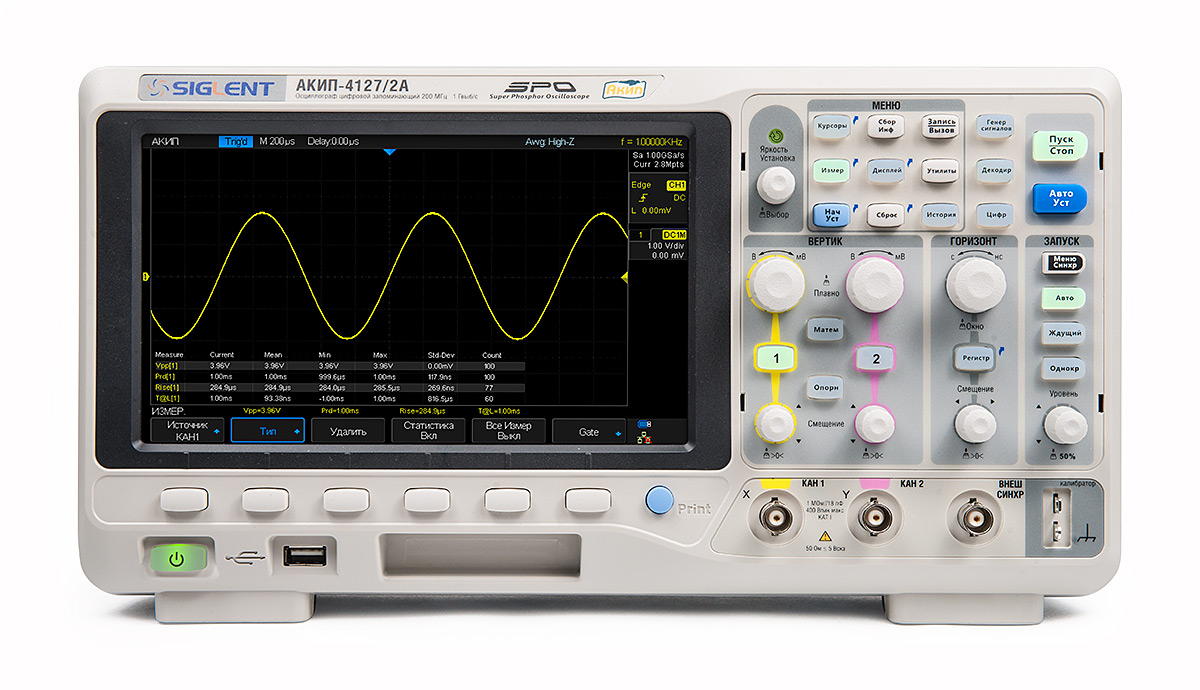

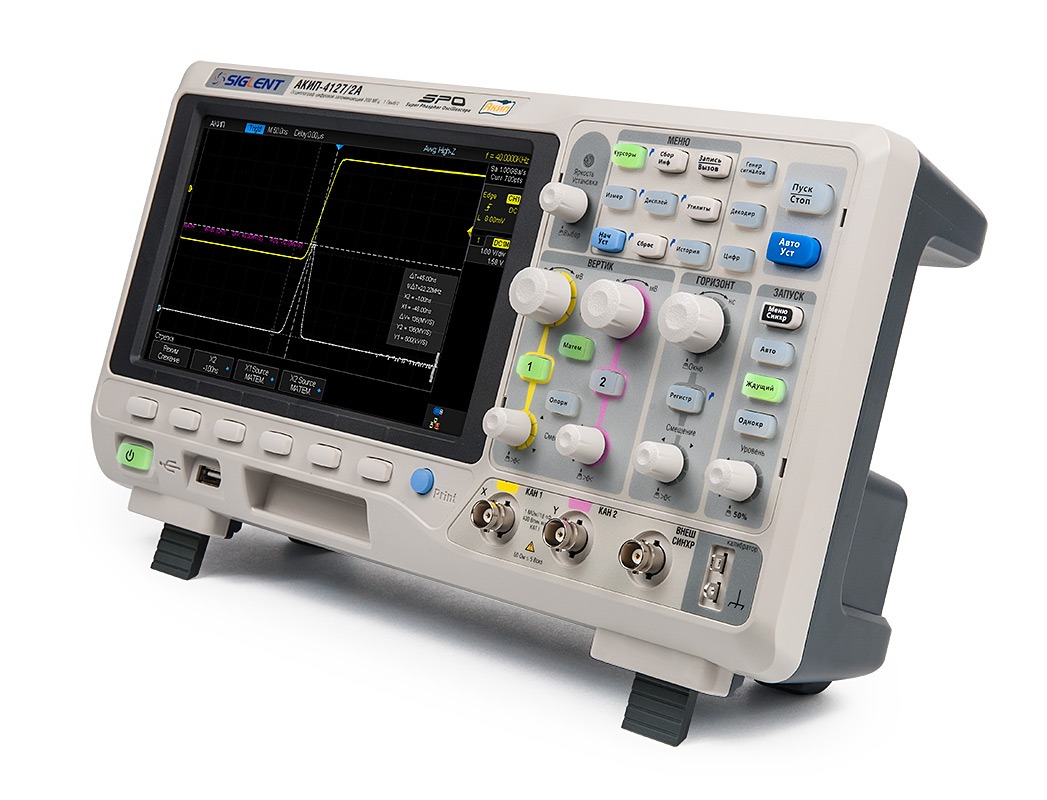

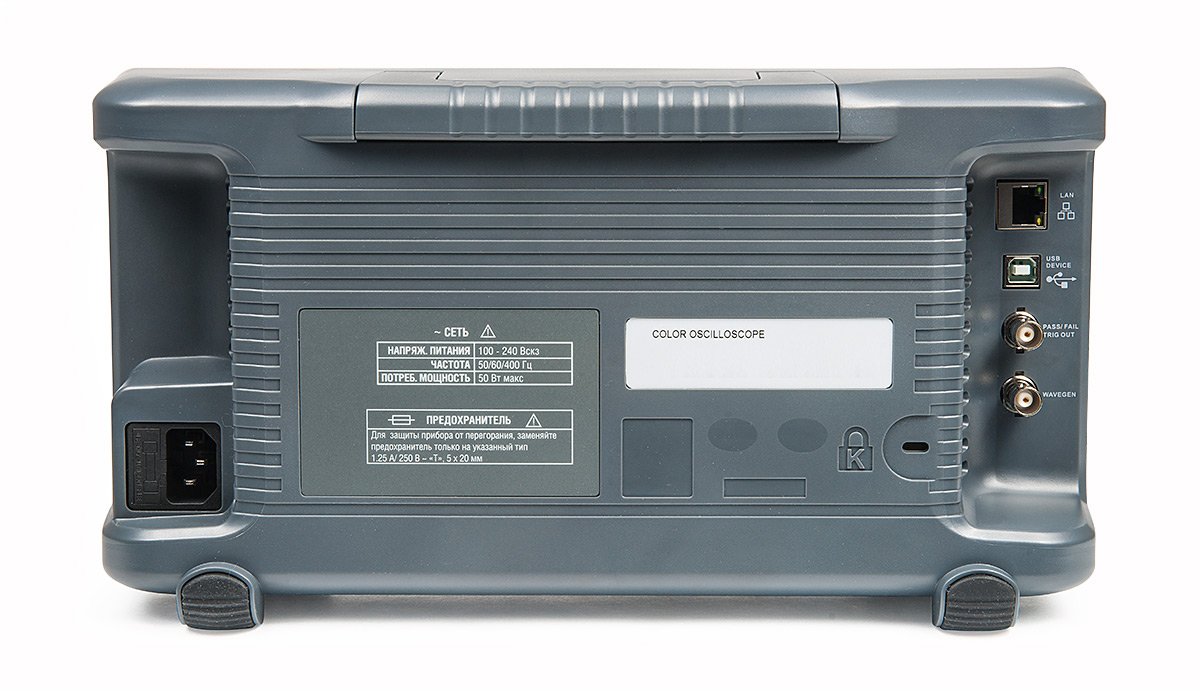

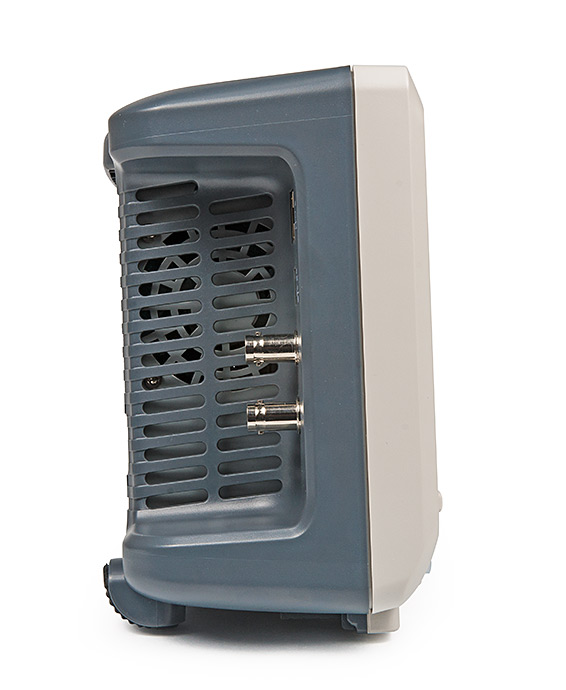

Осциллограф АКИП-4127/1

Характеристики осциллографа АКИП-4127/1

Тип осциллографа	Цифровой
Число каналов	2
Полоса пропускания	100 МГц
Максимальная частота дискретизации	1 ГГц
Максимальный объем памяти	14 МБ
АЦП (бит)	8
Сопротивление входа	50 Ом, 1 МОм
Особенности	Высокая скорость обновления экрана до 60.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (до 36-и параметров) и курсорные измерения. Математические функции, БФП. Опции - синхронизация и декодирование сигналов.
Интерфейс	USB, LAN
Дисплей	TFT, 20, 800х480, 8x14
Масса (кг)	3,26

Подробнее

2 770.98 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

Особенности осциллографа АКИП-4127/1:

Количество каналов 2
Полоса пропускания 100 и 200 МГц
Максимальная частота дискретизации 1 ГГц
Объем памяти на канал 7 МБ (14 МБ – при объединении)
Высокая скорость обновления экрана до 60.000 осц./сек
Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП)
Интерполяция: Sin X/х, линейная
36 видов автоматических измерений параметров (включая временные задержки), курсорные измерения
Режим сегментированной памяти (до 1000 сегментов)
Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
Функция автоустановки параметров развертки, запуска
Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (v)
Частотный анализ (БПФ)
Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN (опция)
Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (только модели с индексом G)
Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN, опция GPIB (коммуникационный USB кабель-адаптер)
Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
Русифицированное меню

Технические характеристики осциллографа АКИП-4127/1:

Параметр	Значение
Канал вертикального отклонения
Число каналов	2
Полоса пропускания ( - 3 дБ)	0...100 МГц
Время нарастания	≤1,8 нс
Ограничение ПП	20 МГц
Коэф. отклонения (К откл. )	500 мкВ/дел...10 В/дел
Погрешность установки К откл.	≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел
Д иапазон установки смещения	500 мкВ ~ 150 мВ: ± 1 В; 152 мВ ~ 1,5 В: ± 10 В; 1,52 В ~ 10 В: ± 100 В
Входной импеданс	50 Ом, 1 МОм ( ± 2 %) / 18 ± 2 пФ
Макс. входное напряжение	1 МОм: 400 В пик ( DC + A С пик , ≤ 10 кГц ), 50 Ом: ≤ 5 Вскз
Математика	+, - , х; / ; БПФ, d/dt, ∫ dt, √
Канал горизонтального отклонения
Коэф. развертки (К разв. )	2 нс/дел...50 с/дел (шаг 1 - 2 - 5), самописец 50 мс/дел – 50 с/дел
Погрешность установки К разв.	± 0,002 5 %
Режимы работы	Основной, ZOOM окна, самописец, X - Y
Синхронизация
Источники синхросигнала	Л юбой из каналов, внешний ( Ext , Ext /5 ) , сеть
Режимы запуска развертки	Автоматический, ждущий, однократный
Виды синхронизации	П о фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблон у, опционально по НЧ протоколам I2C, SPI, UART/ RS 232, CAN , LIN
Предзапуск	0~100% памяти
Послезапуск	0... 1 0 000 делений
Вид входа	Открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	Внутренняя: 0, 6 деления шкалы; Ext : 200 мВпик - пик (0...10 МГц); 300 мВпик - пик (10 МГц... 2 00 МГц); Ext /5: 1 Впик - пик (0...10 МГц); 1,5 Впик - пик (10 МГц... 2 00 МГц)
Аналого-цифровое преобразование
Разрешен ие по вертикали	8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))
Частота дискретизации	500 ГГц на канал ( 1 ГГц при объединении каналов)
Интерполяция	SinX/x , линейная
Длина записи	7 МБ ( 14 МБ при объединении каналов)
Пиковый детектор	1 нс
Режимы работы	Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократ н .
Курсорные
Функции
Автоматические измерения
Функции по вертикали	U пик; U макс; U мин; U ампл; U верх; U база; U ср.кв.; - U ; + U ; U сред; выбросы на вершине и в паузе
Функции по горизонтали	f ; T ; t нарастания; t среза; + t ; - t ; коэф. заполнения (%), фаза
Измерение задержки	FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности
Режим HISTORY	Сохранение с временными мет ками до 80000 осциллограмм
Сегментир. память	До 1000 сегментов
Интерфейс	USB , LAN , опционально - GPIB (адаптер USB - GPIB )
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X - Y	Х – кан 1, Y – кан 2 ; разность фаз < 3°до 100 кГц
Генератор функциональный (АКИП-4127/1G, АКИП-4127/2G)
Формы сигналов	Синус, прямоугольник , треугольник , импульс, постоянное напряжение, шум, кардио, гауссовский импульс и экспонен та нарастающая/ спадающая, СПФ
Частотный диапазон	1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц ( СПФ )
Частота дискретизации	125 МГц
Длина памяти	16000 точек для произвольной формы
Разрешение	1 мкГц
Разрядность ЦАП	14 бит
Выходной уровень	-3 ~ +3 В (1 МОм) ; - 1 , 5 ~ +1 , 5 В (50 Ом)
Погрешн . установки	Частота: ±5*10 - 5
Выходной импеданс	50 Ом ±2%
Скважность	20 % ~ 80 % (для прямоугольника и импульса)
Симметрия	0 % ~ 100 % (для пилы)
СПФ	Построение сигналов в ПО EasyWave
Общие данные
ЖК - дисплей	Цветной ( TFT ) SVGA , диагональ 20 см, 8 x 14 дел (разреш. 800 х 480)
Напряжение питания	100...240 В, 45...400 Гц (автовыбор); 50 ВА; кат. 2
Рабочая температура	+10...+40°С; влажность ≤ 85%
Габариты	3 40 х 123 х 1 84 мм
Масса	3 ,2 6 кг

Комплект поставки АКИП-4127/1

№	Наименование	Количество
1	Осциллограф АКИП-4127/1	1
2	Шнур питания	1
3	Делитель 1:1/1:10	2
4	Кабель USB	1
5	Руководство по эксплуатации	1

Дополнительная комплектация АКИП-4127/1:

Опция DC, программная опция синхронизации и декодирования сигналов
Опция PA, программная опция измерения мощности и показателей качества электроэнергии (ПКЭ)
BAG-S1, сумка для осциллографов АКИП

Купить осциллограф АКИП-4127/1 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Каналы	2
Полоса частот, МГц	100
Частота дискретизации, ГГц	1
Дополнительно (осциллогаф)	Генератор
Конструкция (осциллографа)	Настольный
