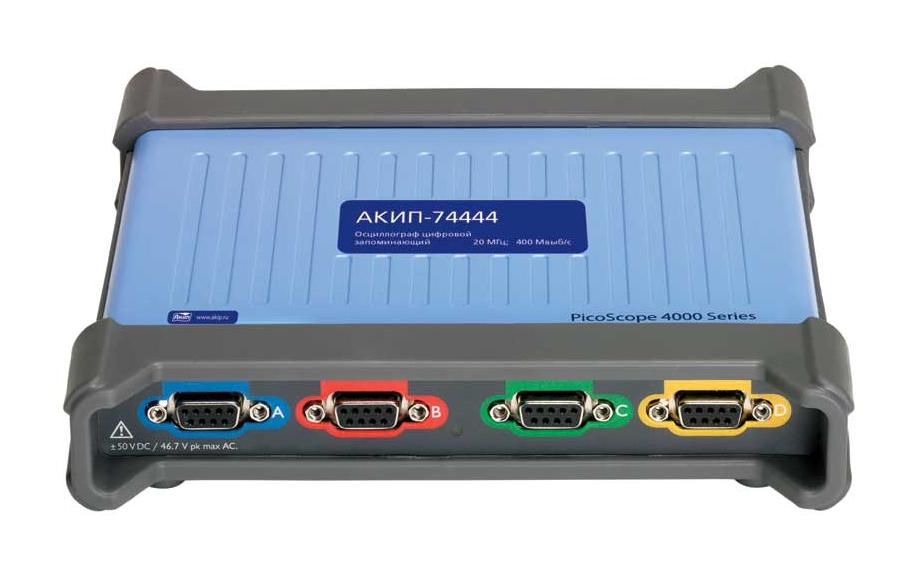

Осциллограф АКИП-74444

Характеристики осциллографа АКИП-74444

Тип осциллографа	USB
Число каналов	4
Полоса пропускания	20 МГц
Максимальная частота дискретизации	400 МГц
Максимальный объем памяти	256 МБ
АЦП (бит)	12 или 14 (переключаемо)
Сопротивление входа	1 МОм
Особенности	«3 в 1» осциллограф, анализатор спектра, анализатор последовательных данных. 4 изолированных канала до 400 В. Автоизмерения, курсорные измерения (ΔU, ΔT, 1/ΔT). Быстрое преобразование Фурье (БПФ). Режим «покадровой» цифровой регистрации (до 1000 осциллограмм во внутренний буфер). Декодированиесигналов 1-Wire, ARINC 429, CAN, CAN FD, DALI, DCC, DMX512, Ethernet 10Base-T, FlexRay, I²C, I²S, LIN, Manchester, MODBUS, PS/2, SENT, SPI, UART (RS-232 / RS-422 / RS-485), USB 1.0/1.1. Внимание! Пробники в комплект не входят и должны заказываться отдельно.
Интерфейс	USB
Масса (кг)	0,92

Подробнее

6 337.95 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

Особенности цифрового запоминающего USB-осциллографа АКИП-74444:

«3 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных;
4 изолированных канала, разъем D9-тип;

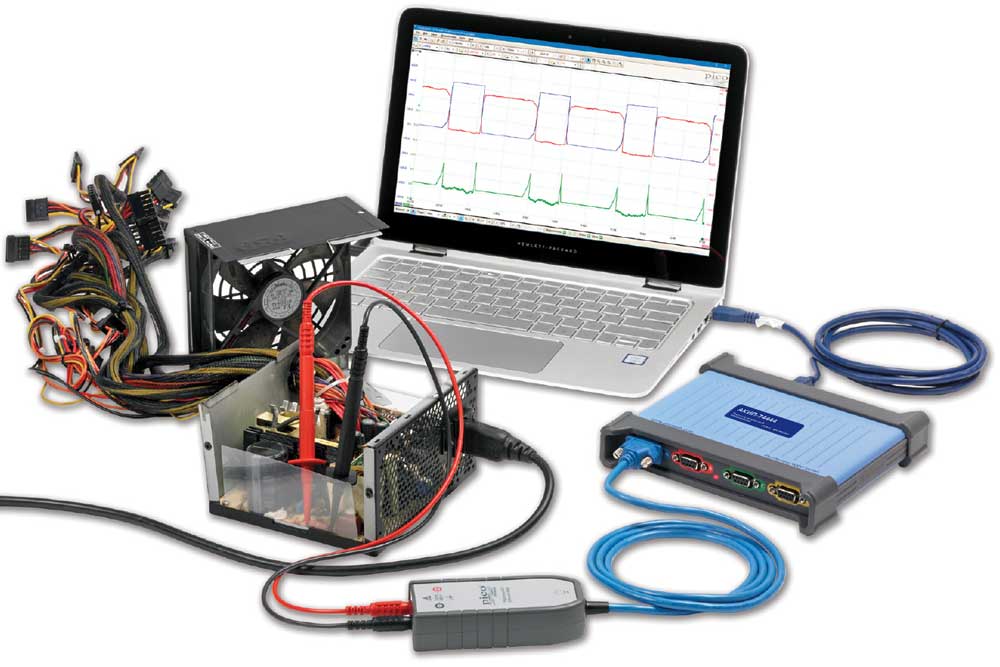

Безопасные измерения в 1- и 3-фазных сетях с пробником 1000 В кат III;
Полоса пропускания: 20 МГц;
Максимальная частота дискретизации: 400 МГц;
Переключаемое разрешение АЦП: 12 бит или 14 бит;
Максимальный объем памяти: 256 МБ;
Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT);
Быстрое преобразование Фурье (БПФ);
Сегментированная память до 10.000 осциллограмм (во внутр. буфер, (в зав. от модели), цифровая растяжка/ Zoom (x50.000);
Цифровая регистрация на ПК (streaming mode): дискретизация до 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - дискретизация до 50 МГц;
Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число ∏);

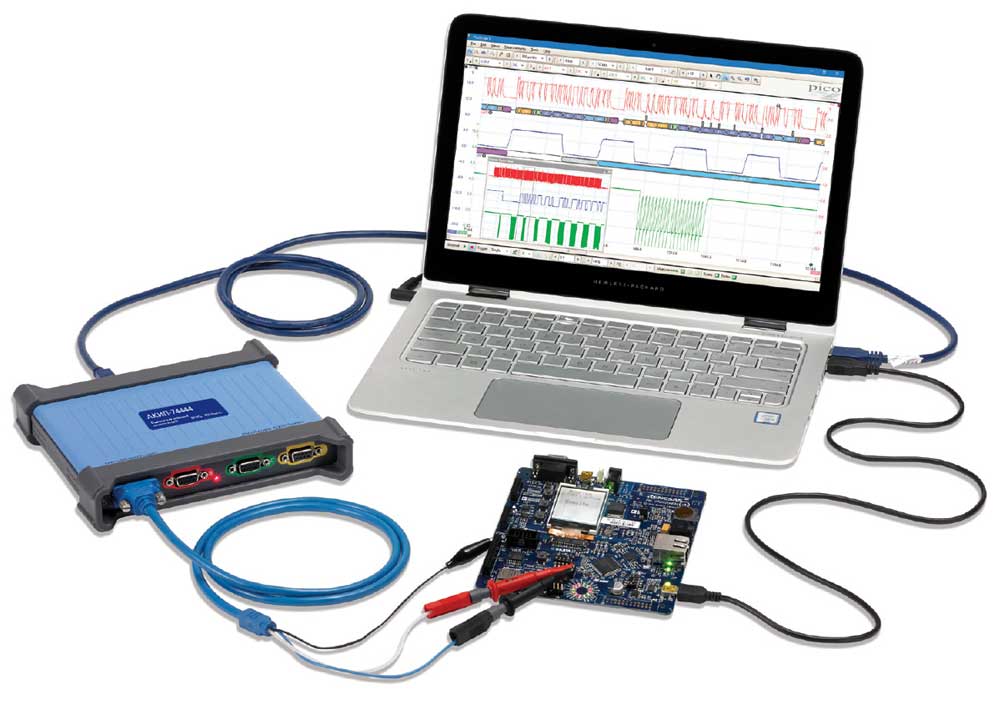

Декодирование сигналов: 1-Wire, ARINC 429, CAN, Ethernet 10Base-T, USB 1.1, I?C, LIN, PS/2, SPI, SENT, UART/RS-232 и другие;
Допусковый контроль (тест по маске);
Интерфейс USB 2.0, USB 3.0 (управление от внешнего ПК);
ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.);

Технические характеристики цифрового запоминающего USB-осциллографа АКИП-74444:

Параметр	АКИП-74444	АКИП-74444 с пробником 1000 В КАТ III
Канал вертикального отклонения
Полоса пропускания (-3 дБ)	20 МГц	10 МГц
Время нарастания, не более	17,5 нс	35 нс
Число каналов	4 (изолированные)	Одна дифференциальная пара на подключенный пробник
Коэффициент отклонения (К_откл.)	2 мВ/дел... 10 В/дел	500 мВ/дел ... 200 В/дел
Диапазоны входного напряжения	± 10 мВ... ± 50 В	± 2,5 В ... ± 1000 В
Диапазоны входного напряжения	5 В - ± 10 мВ... ± 500 мВ диапазон	125 В - ± 2,5 В... ± 12,5 В диапазон
Синфазный режим	50 В - ± 1 В... ± 50 В диапазон	1000 В - ± 25 В... ± 1000 В диапазон
Погрешность установки К_откл.	± 1 % от полной шкалы ± 500 мкВ	± 3 % от полной шкалы ± 12,5 мВ
Диапазон установки смещения	± 250 мВ (± 10 мВ... ± 500 мВ диапазон) ± 2,5 В ( ± 1 В... ± 5 В диапазон ) ± 25 В ( ± 10 В... ± 50 В диапазон	± 6,25 В (± 2,5 В... ± 12,5 В диапазон) ± 62,5 В ( ± 25 В... ± 125 В диапазон) ± 625 В ( ± 250 В... ± 1000 В диапазон)
Входное сопротивление	1 МОм ± 1%/ 17,5 пФ ± 1 пФ	16,7 МОм ± 1%/ 9,3 пФ ± 1 пФ
Вид входа	открытый, закрытый
Тип входа	Дифференциальный 9-контактный D-тип	Дифференциальный 2 х 4 мм типа "банан"
Максимальное напряжение между каналами	± 100 В (DC + AC пик)	1000 В пик (кат III)
Максимальное напряжение между каналом и землей	± 100 В (DC + AC пик)	1000 В пик (кат III)
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	5 нс... 5000 с/дел – режим 12 бит 200 нс... 5000 с/дел – режим 14 бит
Погрешность установки К_разв.	± 50 ppm ( ± 0,005 %)
Режимы работы	Основной, окно, ZOOM окна, X-Y
Синхронизация
Источники синхросигнала	Любой из аналоговых каналов
Расширенный запуск развертки	Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия
Режим запуска	Авто., ждущий, однокр., без синхрониз., с сохранением профиля
Аналого-цифровое преобразование
Разрешение по вертикали	12 бит, 14 бит – переключаемо
Максимальная частота дискретизации (однокр. сигнал)	Режим 12 бит: 1 канал - 400 МГц; 2 канала - 200 МГц; 3 и 4 канала – 100 МГц Режим 14 бит: 1 канал - 50 МГц; 2 канала - 50 МГц; 3 и 4 канала – 50 МГц
Частота дискретизации (цифровой самописец)	10 МГц
Максимальная длина записи	256 МБ - делится между активными каналами
Режимы сбора данных	Выборка; послесвечение; цифровой самописец
Курс. измерения
Функции	ΔU; ΔT; 1/ΔT
Автоматические измерения
По вертикали	Пик - пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
По горизонтали	Частота; период; время нарастания и спада; +/ - ширина импуль са, +/ - скважность, задержка
Анализатор спектра
Диапазон входных частот	0... 20 МГц
Индикация спектрограммы	Амплитуда, удержание пика, среднее значение
Тип окна наблюдения	Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса
Общие данные
Источник питания	От ПК по шине USB
Интерфейс	USB 3.0 (совместимый с USB 2.0)
Габаритные размеры	190 × 170 × 40 мм
Масса, не более	500 г

Внимание: Пробники в комплект не входят и должны заказываться отдельно.

Комплект поставки АКИП-74444

№	Наименование	Количество
1	Цифровой запоминающий USB-осциллограф АКИП-74444	1
2	Кабель USB	1
3	ПО на CD-диске	1
4	Руководство по эксплуатации на CD-диске	1

Дополнительная комплектация АКИП-74444:

TA271, переходник с интерфейса D9 на BNC
TA300, токовый пробник для измерения переменного или постоянного ток до 40 А
PicoConnect 442, пассивный дифференциальный пробник 25:1, полоса пропускания 10 МГц
TA325, гибкие токовые петли для измерений переменного тока (скз) до 3000 A в трехфазных сетях
TA301, токовый пробник для измерения переменного или постоянного ток до 2000 А
PicoConnect 441, пассивный дифференциальный пробник 1:1, полоса пропускания 20 МГц
TA326, гибкая токовая петля для измерений переменного тока (скз) до 3000 A в однофазных сетях
Кейс АКИП-74444, пластиковый кейс для переноски осциллографа и аксессуаров

Купить осциллограф АКИП-74444 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Каналы	2
Полоса частот, МГц	20
Частота дискретизации, ГГц	0.4
Питание	USB
Дополнительно (осциллогаф)	Анализатор протоколов, Анализатор спектра
Конструкция (осциллографа)	USB приставка
