Осциллограф АКИП-4134/1

Характеристики осциллографа АКИП-4134/1

Тип осциллографа	Цифровой
Число каналов	2
Полоса пропускания	350 МГц
Максимальная частота дискретизации	5 ГГц
Максимальный объем памяти	250 МБ
АЦП (бит)	8
Сопротивление входа	50 Ом, 1 МОм
Логические каналы	16 (опция)
Особенности	Высокая скорость обновления экрана до 500.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (до 38-и параметров) и курсорные измерения. Математические функции, БФП. Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем. Cинхронизация и декодирование сигналов, стандартно, I2C, SPI, UART/RS232, CAN, LIN, опционально, I2S, MIL-1553, FlexRay. Опция - логический анализатор 16 каналов. Опция - функциональный генератор до 25 МГц.
Интерфейс	USB, LAN
Дисплей	TFT емкостный сенсорный, диагональ 25,65 см, разрешение 1024х600
Масса (кг)	3,9

Подробнее

16 882.20 руб.

ЗАКАЗАТЬ

- +

В корзину

Купить в 1 клик

Описание
Характеристики

Описание

Особенности осциллографа цифрового запоминающего АКИП-4134/1:

Количество каналов 2;
Полоса пропускания 350 МГц;
Частота дискретизации: 5 ГГц на канал (5 ГГц при объединении);
Объем памяти на канал 125 МБ (250 - при объединении);
Режимы сбора данных: выборка, пиковый детектор (400 пс), усреднение (4/.../512), ERES (режим увеличенного разрешения АЦП);
256 уровней интенсивности свечения луча (яркостная или цифровая градация частоты разверток в зависимости от частоты их повторения);
Высокая скорость обновления экрана до 500.000 осц./с;
Режим сегментированной памяти;
Режим HISTORY;
Интерполяция - Sin X/х, линейная;
Автоматические (до 38-и параметров) и курсорные измерения;
Математические функции, БФП;
Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;

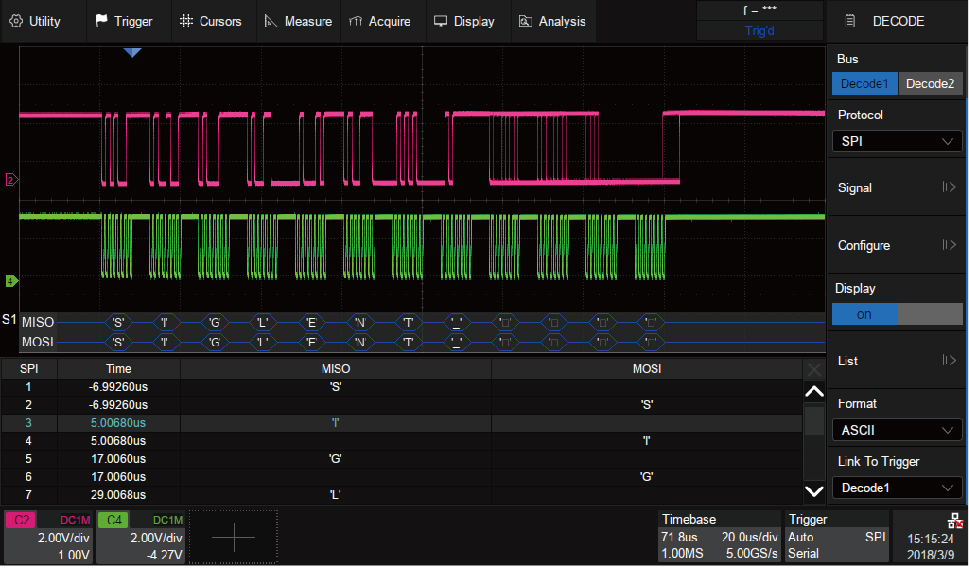

Cинхронизация и декодирование сигналов, стандартно, I2C, SPI, UART/RS232, CAN, LIN, опционально, I2S, MIL-1553, FlexRay;
Опция - логический анализатор 16 каналов. Опция - функциональный генератор до 25 МГц;
Интерфейсы USB, LAN;
TFT емкостный сенсорный дисплей (диагональ 25,65 см, разрешение 1024х600).

Технические характеристики осциллографа цифрового запоминающего АКИП-4134/1:

Параметр	АКИП-4134/1	АКИП-4134/1А	АКИП-4134/2	АКИП-4134/2А	АКИП-4134/3	АКИП-4134/3А
Канал вертикального отклонения
Число каналов	2	4	2	4	2	4
Полоса пропускания (-3 дБ)	0...350 МГц	0...350 МГц	0...500 МГц	0...500 МГц	0...1 ГГц	0...1 ГГц
Время нарастания	≤ 1 нс	≤ 1 нс	≤ 0,7 нс	≤ 0,7 нс	≤ 0,4 нс	≤ 0,4 нс
Ограничение ПП	20 МГц, 200 МГц
Коэффициент отклонения (К_откл.)	500 мкВ/дел…1 В/дел - 50 Ом; 500 мкВ/дел…10 В/дел - 1 МОм
Погрешность установки К_откл.	±3 %
Диапазон установки смещения	500 мкВ/дел...100 мВ/дел: ± 1 В; 102 мВ/дел...1 В/дел: ± 10 В; 1,02 В/дел...10 В/дел: ± 100 В
Входной импеданс	50 Ом (± 2 %), 1 МОм (± 2 %) / 16 пФ ± 2 пФ
Максимальное входное напряжение	≤ 400 Впик (DC+AС пик), Кат I - 1 МОм ≤ 5 Вскз, ±10 Впик - 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (К_разв.)	1 нс/дел….1000 с/дел		500 пс/дел….1000 с/дел		200 пс/дел….1000 с/дел
	Самописец (ROLL): 50 мс/дел...1000 с/дел
Погрешность установки К_разв.	± 1*10-6
Режимы работы	Основной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источники синхросигнала	Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал
Режимы запуска развертки	Автоматический, ждущий, однократный
Виды синхронизации	По фронту, по скорости нарастания, по длительности, ТВ (NTSC
Предзапуск	0…100% памяти
Послезапуск	0…5000 делений
Вид входа	Открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность синхронизации	Внутренняя: 0,3...1,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания)
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes))
Частота дискретизации	2,5 ГГц на канал (5 ГГц при объединении каналов)
Интерполяция	SinX/X, X
Длина записи	125 МБ на канал (250 МБ при объединении каналов)
Пиковый детектор	400 пс
Режимы работы	Выборка, пиковый детектор (400 пс); усреднение, накопление, эквивалентное разрешение
Курсовое измерение
Функции	DU; DT; 1/DT
Автоматические измерения
Функции по вертикали	Uпик-пик; Uампл; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе
Функции по горизонтали	f; T; t нарастания; t среза; +t; -t; коэфициент заполнения (%), фаза
Измерение задержки	FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF
Математика
Функции	+, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ
Операторы	Любой аналоговый канал
Декодирование
Формат данных	I2C, SPI, UART/RS232, CAN, LIN
Логический анализатор (опция)
Число каналов	16
Частота дискретизации	1,25 ГГц максимум
Длина памяти	до 62,5 МБ/канал
Синхронизация	По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN
Порог срабатывания	TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 10 В)
Генератор функциональный (опция)
Формы сигналов	Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон	1 мкГц...25 МГц (Синус); 1 мкГц...10 МГц (Прямоугольник, импульс); 1 мкГц...300 кГц (Пила); 1 мкГц...5 МГц (сигналы произвольной формы); Шум, полоса частот > 25 МГц
Разрешение	1 мкГц
Погрешность установки	±5*10^-5
Частота дискретизации	125 МГц
Длина памяти	16000 точек для произвольной формы
Разрядность АЦП	14 бит
Выходной уровень	-1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм)
Постоянное смещение	± 3 В (1 МОм); ± 1,5 В (50 Ом)
Скважность	1 % ~ 99 % (для прямоугольника и импульса)
Симметрия	0 % ~ 100 % (для пилы)
Дополнительные возможности
Режим HISTORY	Сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал)
Интерфейс	USB TMC (host/device), LAN
Автоустановка	В/дел, с/дел, параметры синхросигнала
Режим X-Y	Х – кан 1, Y – кан 2, 4; разность фаз < 3° до 100 кГц
Общие характеристики
ЖК-дисплей	Цветной (TFT), емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений
Напряжение питания	100…240 В (50/ 60 Гц), 100...120 В (400 Гц); 100 Вт максимум
Габариты	370 х 144 х 231 мм
Масса	3,9 кг	4 кг	3,9 кг	4 кг	3,9 кг	4 кг

Комплект поставки АКИП-4134/1

№	Наименование	Количество
1	Осциллограф цифровой запоминающий АКИП-4134/1	1
2	Шнур питания	1
3	Делитель 1:1/1:10	2
4	Кабель USB	1
5	Руководство по эксплуатации на CD	1

Дополнительная комплектация АКИП-4134/1:

SPL2016, 16-канальный логический пробник
DF2001A, компенсационный модуль для устранения временного сдвига между пробниками, измеряющими напряжение и ток
BAG-S2, сумка для анализаторов спектра и осциллографов АКИП

Купить осциллограф АКИП-4134/1 вы можете, отправив заявку на электронную почту, сделав заказ по телефону, либо оформив покупку через корзину на нашем сайте.

Характеристики

Каналы	2
Полоса частот, МГц	350
Частота дискретизации, ГГц	5
Конструкция (осциллографа)	Настольный
