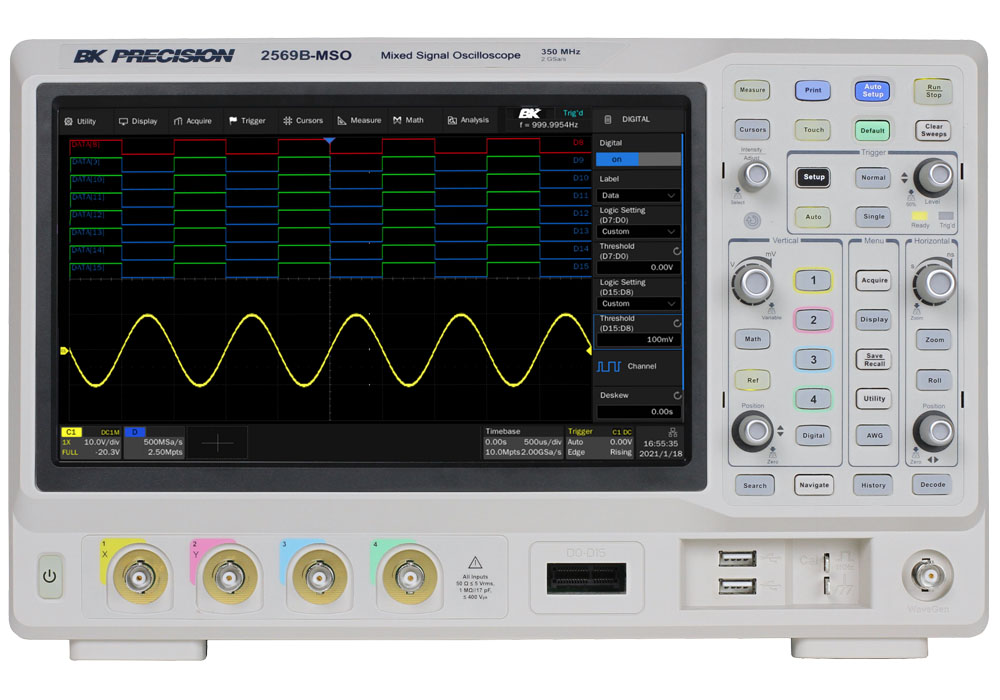

Осциллограф BK Precision 2569B-MSO (4 кан., 100 МГц, 200 МГц и 350 МГц, дискрет. 2 Гвыб/с)

Серия цифровых запоминающих устройств (DSO) и осциллографов смешанных сигналов (MSO) 2560B предлагает модели с полосой пропускания 100 МГц, 200 МГц и 350 МГц в 4-канальной конфигурации с частотой дискретизации 2 Гвыб/с и максимальной глубиной памяти 200 Мвыб. . Кроме того, эти осциллографы оснащены большим 10,1-дюймовым емкостным сенсорным дисплеем с разрешением 1024 x 600 и интуитивно понятными жестами на сенсорном экране. В этой серии возможности отладки расширены за счет новых программных функций, включая запуск по зонам, графики Боде и анализ мощности. Сигнал произвольной формы 50 МГц генератор и последовательное декодирование для I 2Протоколы C, SPI, UART, CAN и LIN являются стандартными для всех моделей. Модели DSO можно модернизировать до MSO, обеспечивающего 16 цифровых каналов, в любое время после покупки. Дополнительные обновления программного обеспечения доступны для последовательного декодирования протоколов FlexRay, I 2 S, CAN FD, MIL-STD-1553B, SENT и Manchester.

• Полоса пропускания 100 МГц, 200 МГц и 350 МГц
• Максимальная частота дискретизации 2 Гвыб/с
• Максимальная глубина памяти 200 Мбит/с
• Частота обновления сигналов 120 000 осц/с (нормальный режим) и 500 000 осц/с (последовательный режим)
• 16 цифровых каналов с набором логических пробников (входит в модели -MSO)
• Декодирование последовательной шины для протоколов I 2 C, SPI, UART, CAN и LIN
• Генератор сигналов DDS 50 МГц и диаграммы Боде
• Большой 10,1-дюймовый емкостный сенсорный TFT-LCD экран с разрешением 1024 x 600
• Функция анализа мощности оценивает 11 различных параметров источника питания.
• Функция сегментированного сбора данных и истории с максимальной памятью 90 000 кадров
• Математические функции поддерживают 2 трассировки, операцию БПФ и редактор формул.
• Стандартная локальная сеть, порт USB-устройства, совместимый с USBTMC, и два хост-порта USB
• Доступно дистанционное управление через встроенный веб-сервер или программное обеспечение для ПК.
• Пройден/не пройден триггер по выходу и триггер EXT
