ZOYI ZT-702S Цифровой осциллограф (1 кан. 10 МГц) + мультиметр

ZOYI ZT-702S сочетает в себе функции осциллографа и мультиметра, обладая превосходными эксплуатационными и техническими характеристиками, может использоваться для измерений при техническом обслуживании и ремонте машин и оборудования, диагностике неисправностей и удовлетворит потребности большинства пользователей в измерениях.

Компактный цифровой осциллограф-мультиметр ZT-702S производства компании Zoyi позволяет измерять постоянное и переменное напряжение и ток, сопротивление, емкость, температуру, частоту, прозванивать электрические цепи и проверять полупроводники, визуально наблюдать форму сигнала с частотой до 10 МГц на цветном IPS-экране диагональю 2,8 дюйма с разрешением 320 x 240 пикселей. Высококонтрастный дисплей устройства имеет регулируемую яркость и позволяет работать при любом уровне освещенности.

ZOYI ZT-702S питается от литиевого аккумулятора 18650, имеет 2,8-дюймовый цветной IPS-экран, полосу пропускания 10 МГц, частоту дискретизации в реальном времени 48 Мвыб/с, шкалу мультиметра на 9999 отсчетов.

ZOYI ZT-702S имеет мощную «начинку» на базе 32-битной ПЛИС с отдельным быстрым 8-битным АЦП для осциллографа и специализированным процессором DM1109EN для мультиметра.

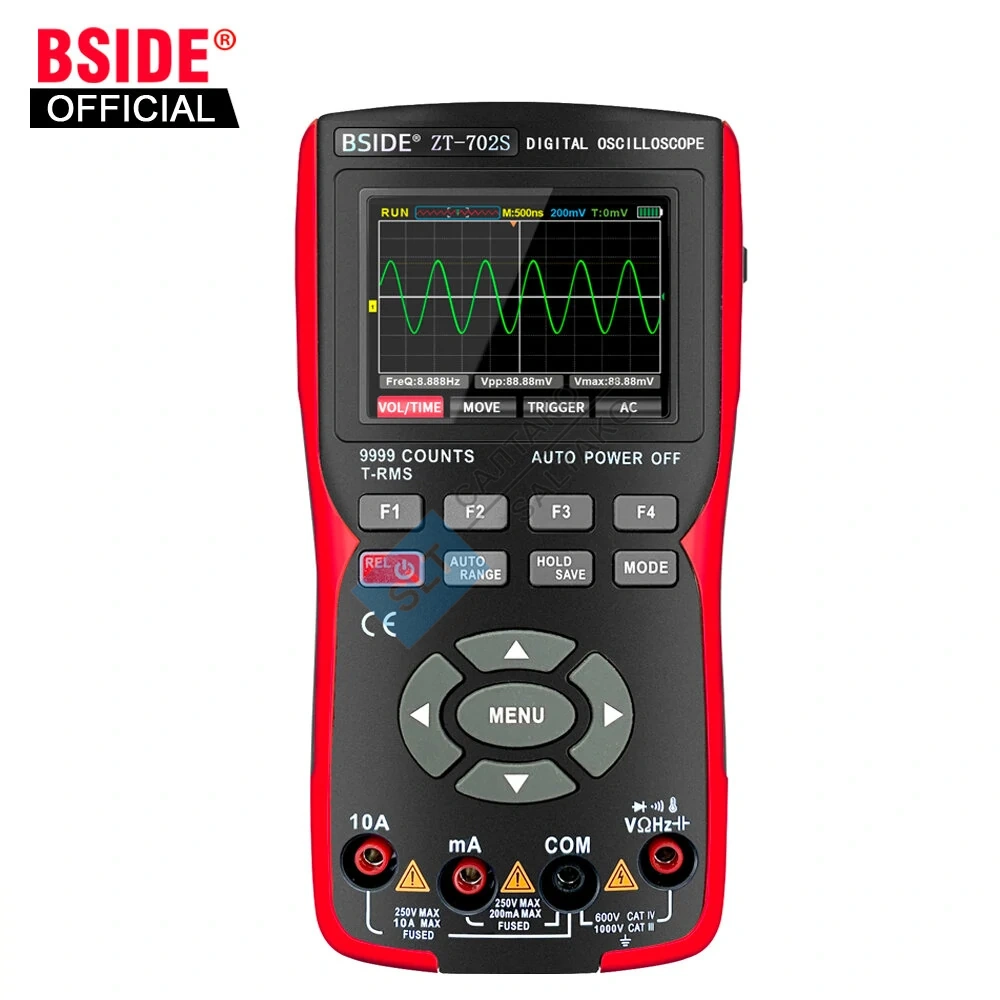

Осциллограф имеет стандартный набор функций: графическое отображение входящего сигнала, измерение и вывод частоты сигнала, длительности периода, ширины импульса, скважности, измерение амплитуды сигнала, автоматическая синхронизация.

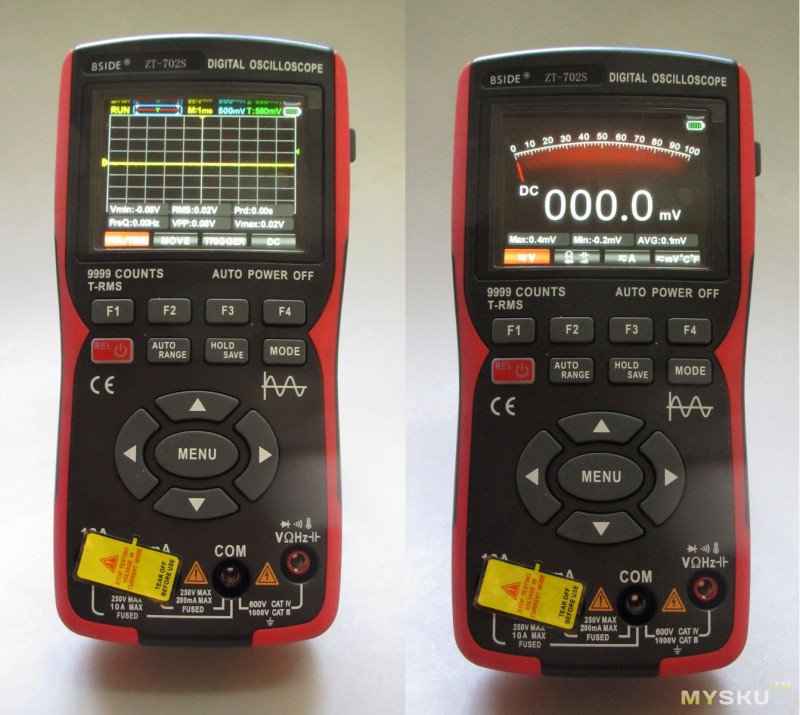

Мультиметр с отсчетом 9999 имеет аналоговую и цифровую шкалу. Переключение между режимами мультиметра/осциллографа осуществляется одной кнопкой, без задержек.

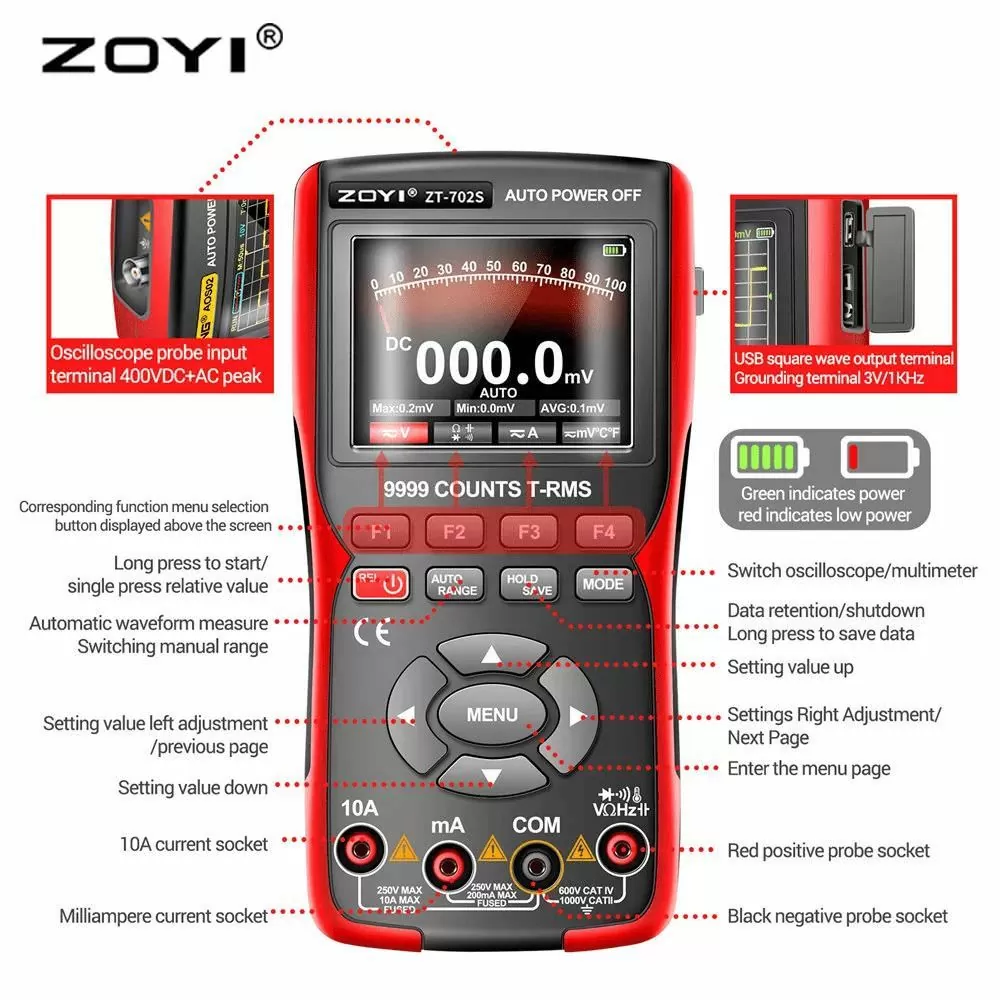

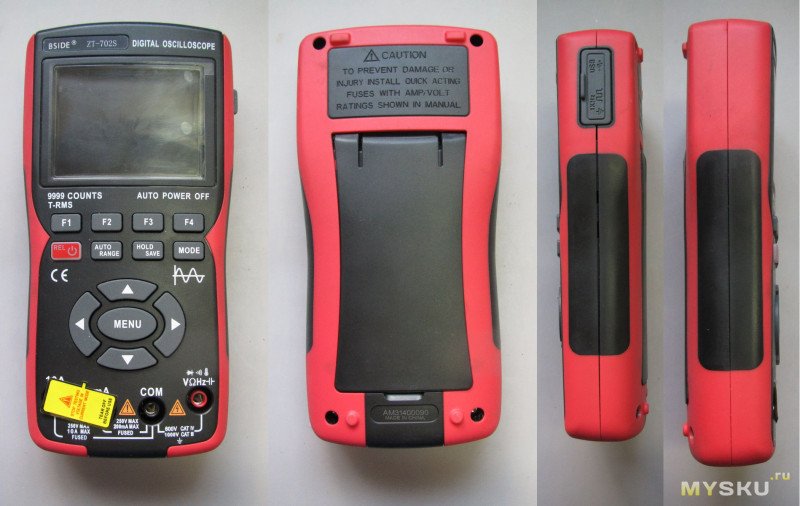

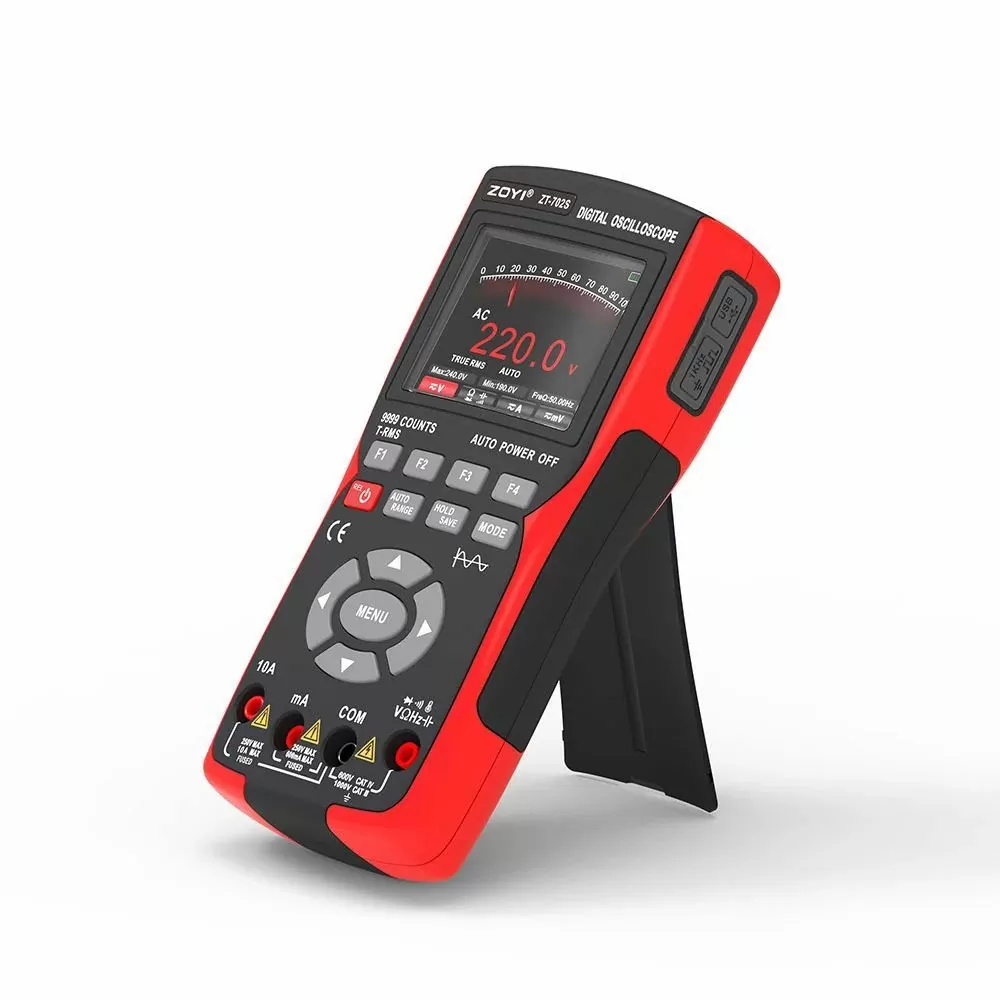

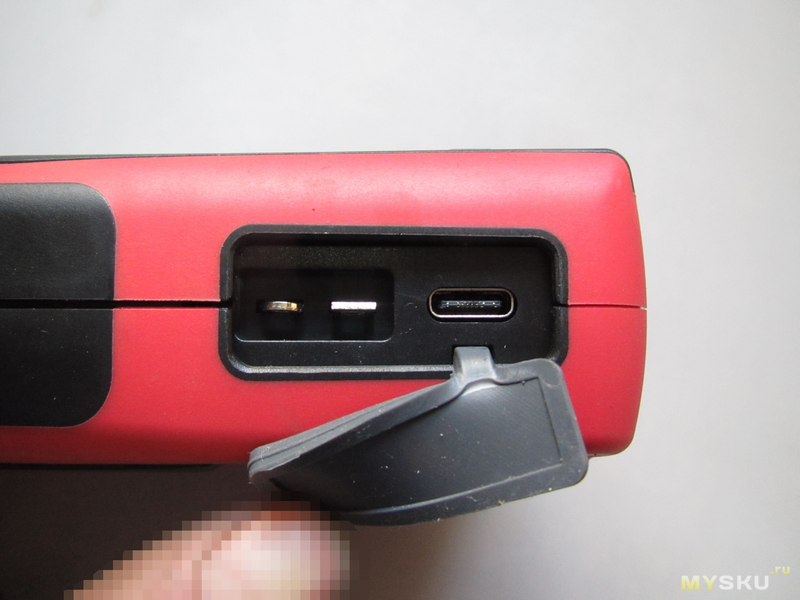

Интерфейс устройства имеет 2 языка: английский и китайский, которые можно переключать нажатием одной кнопки. Управление осуществляется с помощью клавиатуры устройства. Кнопки клавиатуры прорезинены и водонепроницаемы. ZT-702S питается от одного литий-ионного аккумулятора 18650 (входит в комплект). Время работы от аккумулятора 5–10 часов (в зависимости от условий эксплуатации). Питание может осуществляться через встроенный разъем USB Type-C, при этом аккумулятор будет заряжаться. Корпус устройства выполнен из ударопрочного АБС-пластика и имеет прорезиненное (противоскользящее) покрытие. Разъемы USB и калибратора закрыты резиновой заглушкой. Для удобства пользователя на задней панели устройства имеется складная подставка, с помощью которой устройство можно разместить на столе под необходимым углом.

ZT-702S можно подключить к компьютеру через USB-кабель для сохранения и просмотра осциллограмм, а также для обновления прошивки.

Информация о прошивке:  версии с 1.03.48 по 1.03.55 могут быть обновлены. Версия 1.03.30 не содержит загрузчика и не может быть обновлена ​​стандартным способом.

Характеристики ZT-702S:

Характеристики осциллографа

• Полоса пропускания: 10 МГц
• Частота дискретизации: 48 Мбит/с
• Глубина записи: 64 КБ

Входные параметры

• Входной сигнал: переменный ток, постоянный ток
• Входное сопротивление: 1 МОм, 16 пФ
• Максимальное входное напряжение: 150 В

Горизонтальная система

• Диапазон развертки: 50 нс - 20 с

Вертикальная система

• Вертикальная развертка: 20 мВ/дел - 10 В
• Вертикальное разрешение: 8 бит

Система синхронизации

• Режимы синхронизации: автоматический, нормальный, одиночный
• Режим триггера: фронт (падающий/растущий)

Калибровочный выход

• Частота: 1 кГц
• Амплитуда: 3,0 В

Характеристики мультиметра.

• Количество - 9999
• Постоянное напряжение - до 999,9 В ±(0,5% + 3d)
• Напряжение переменного тока - до 750 В ±(1,0% + 3d)
• Постоянный ток - до 10А ±(1,0% + 3d)
• Переменный ток - до 10А (1,2% + 3d)
• Сопротивление - до 100 МОм ±(3,0% + 5d)
• Емкость - до 100 миллиФар ±(5,0% + 5д)
• Температура - от -20 до 1000 °С ±(2,5% + 5д)
• Частота - 40 Гц-1 кГц ±(2,5% + 5d)
• Сопротивление электрической цепи: до 50 Ом
• Длина дистанционного зонда: около 107 см.

Общая характеристика

• Версия прошивки  1.03.58  (последняя на сегодня)
• Дисплей: цветной IPS-дисплей, 2,8 дюйма
• Режим автоматического выключения: 15, 30, 60, 120 минут или разблокирован
• Питание: литиевый аккумулятор 18650, 3,7 В (в комплекте 2000 мА/ч)
• Интерфейс: USB тип C
• Возможность сохранения осциллограмм: да
• Формат сохранения осциллограммы: BMP

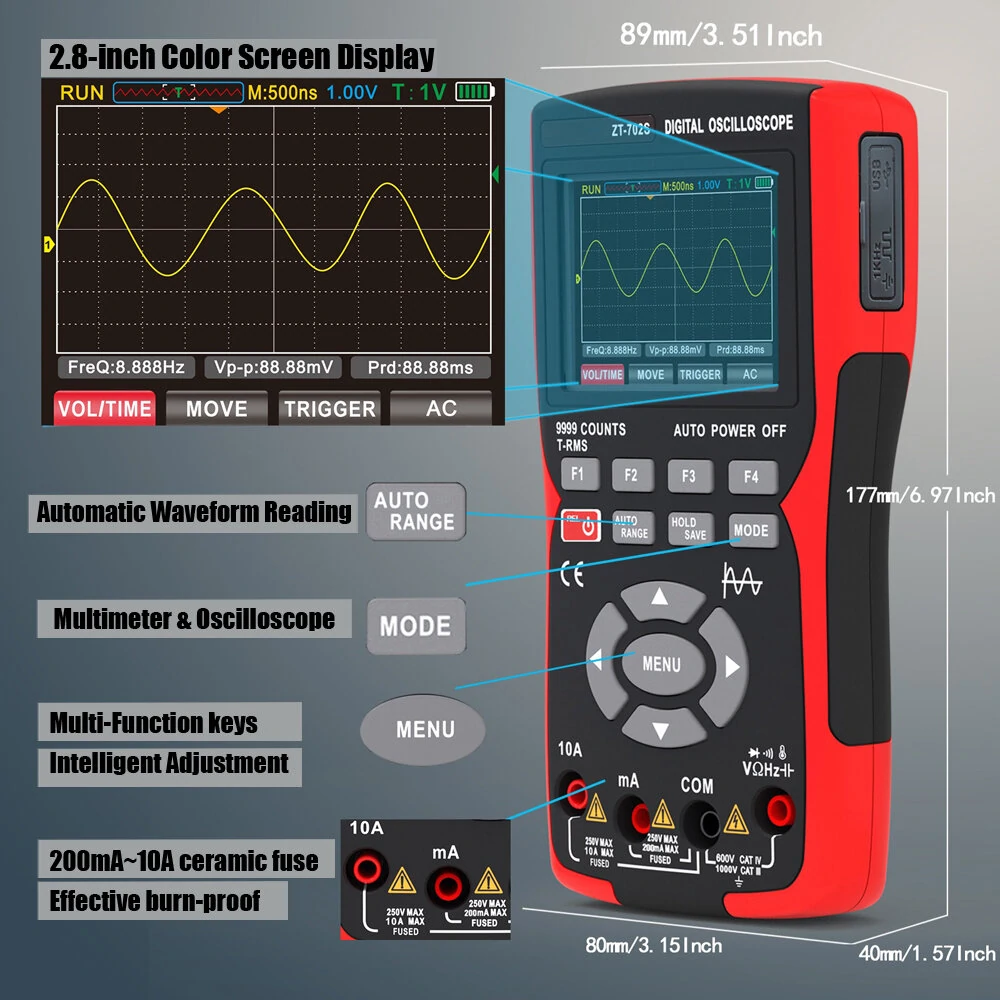

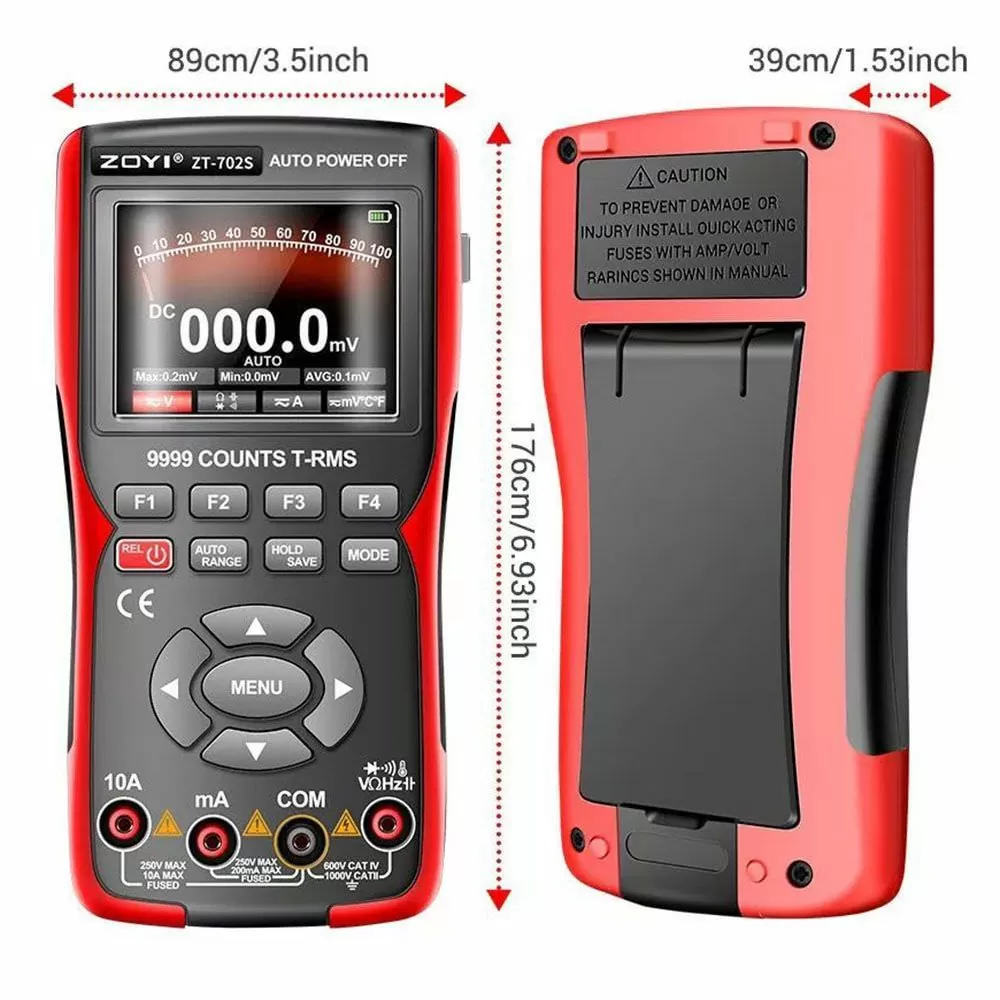

• Габариты устройства: 176*89*39 мм
• Размеры корпуса: 210*127*48 мм
• Вес: 351 г.
• Общий вес кейса: около 710 г.

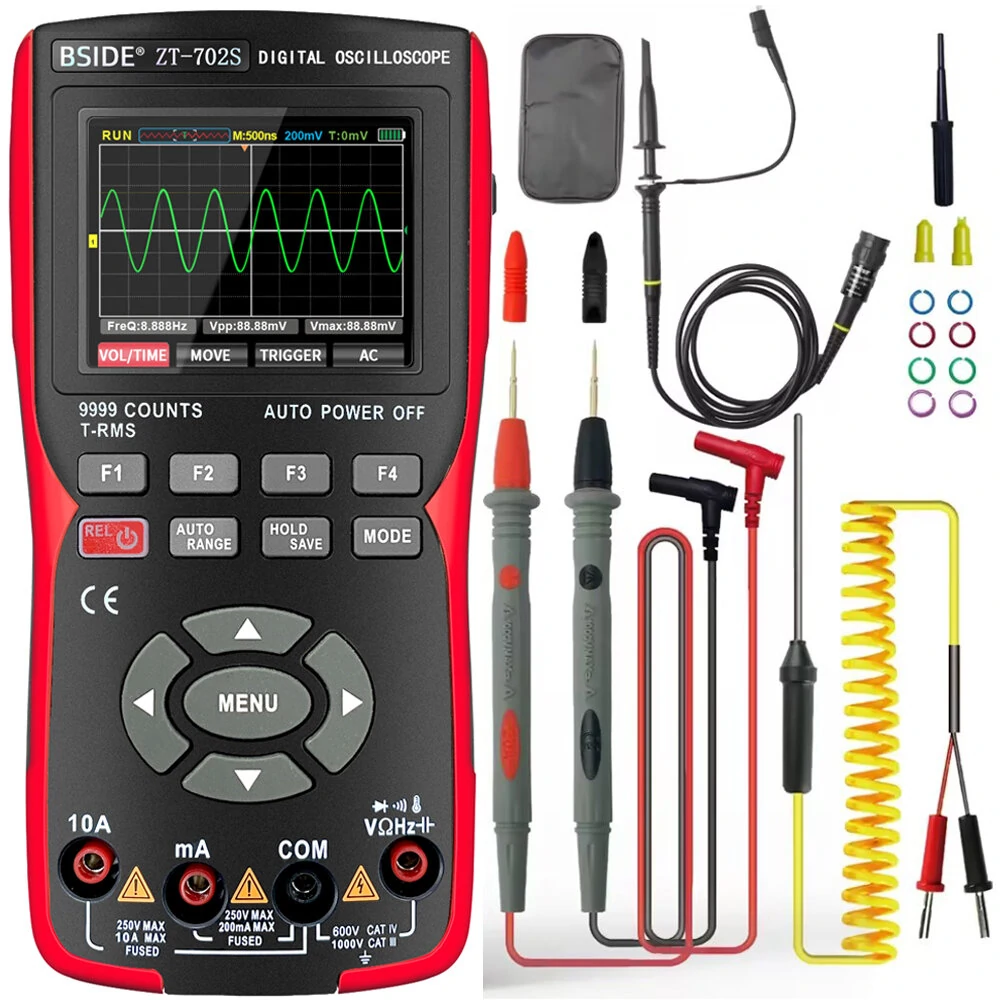

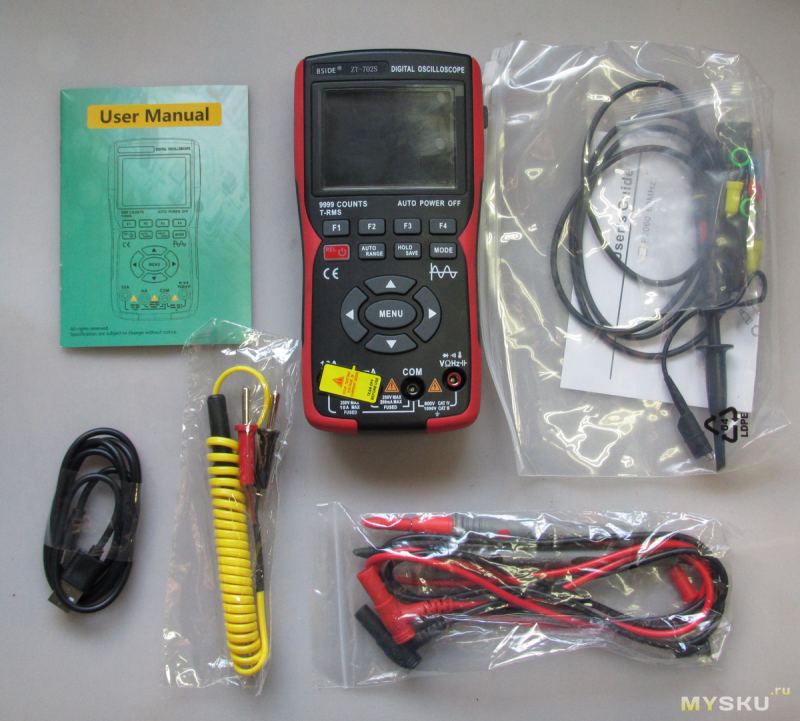

Комплектация ZT-702S:

• прибор ZT-702S
• Осциллографический зонд P2060 с принадлежностями
• щупы мультиметра,
• температурный зонд с выносным датчиком типа К
• Литий-ионный аккумулятор типа 18650 на 2000 мА/ч
• USB-кабель для зарядки и передачи данных

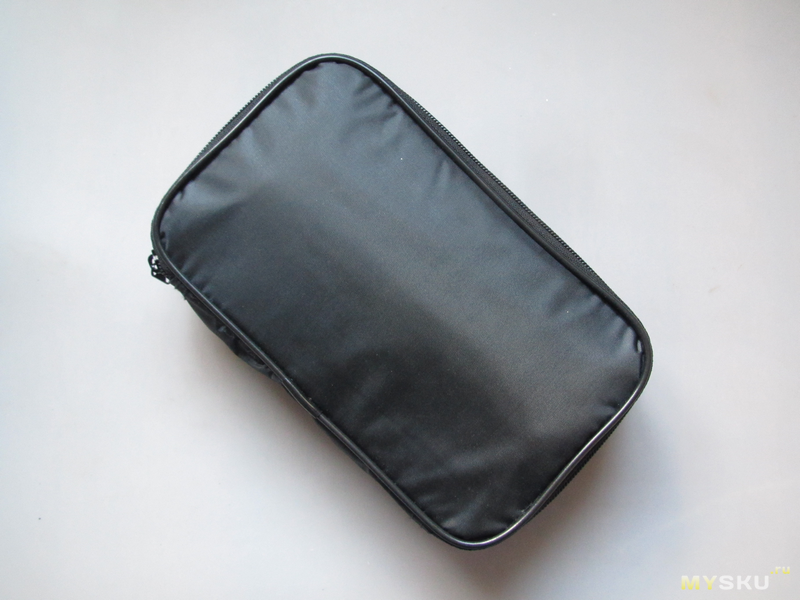

• кейс для хранения и транспортировки устройства, а также принадлежностей и инструкций.
