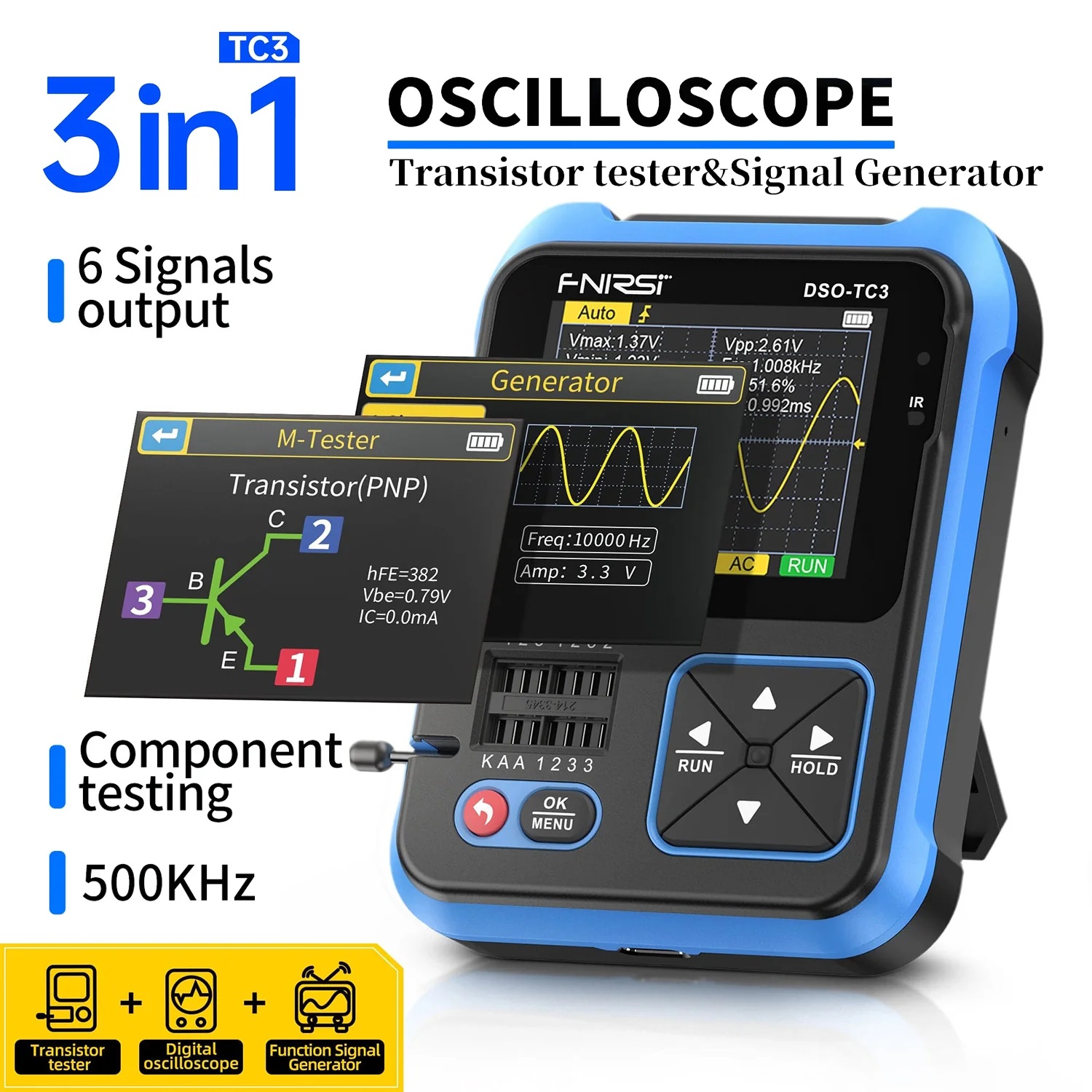

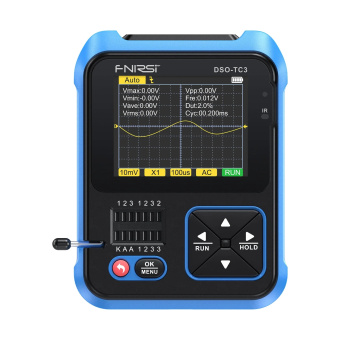

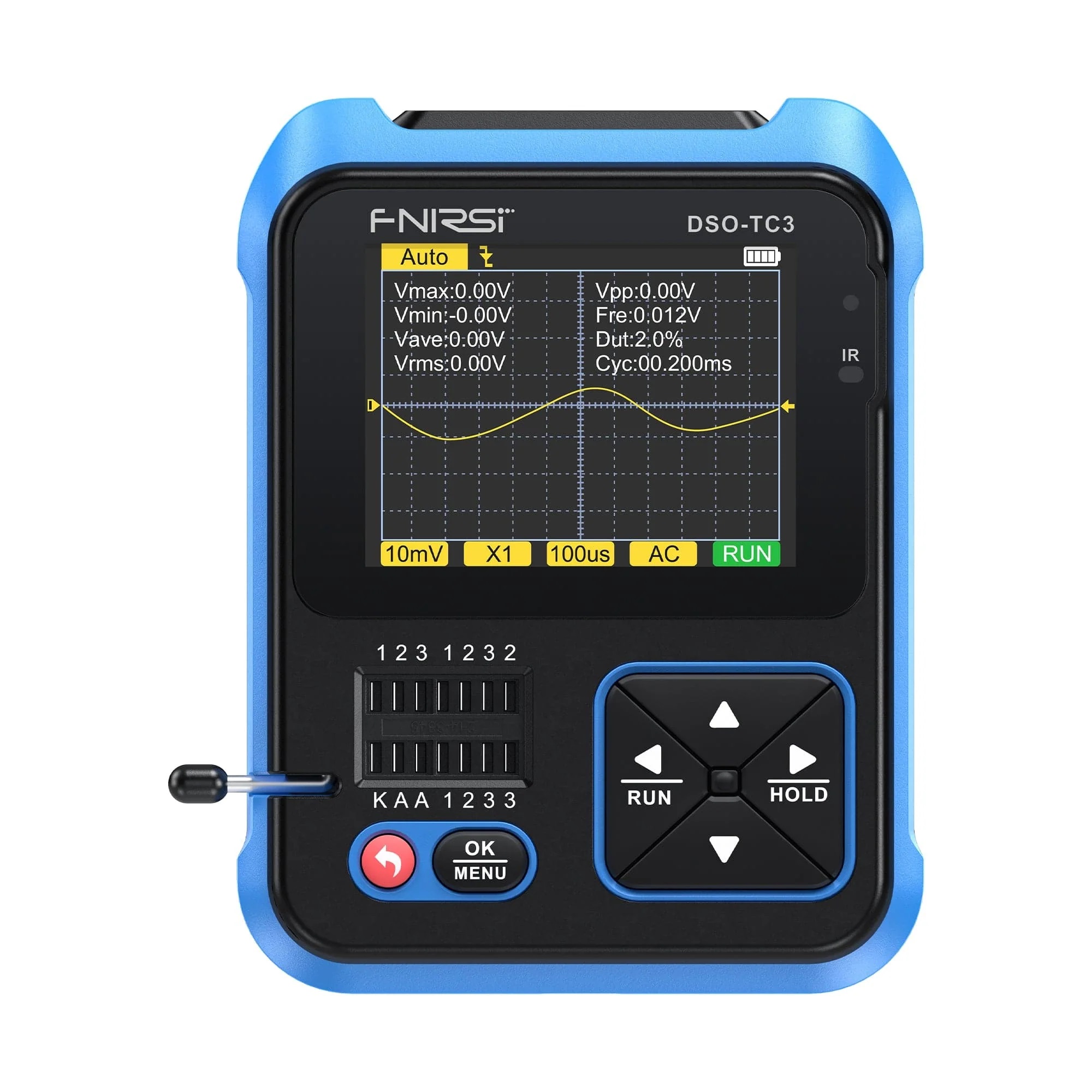

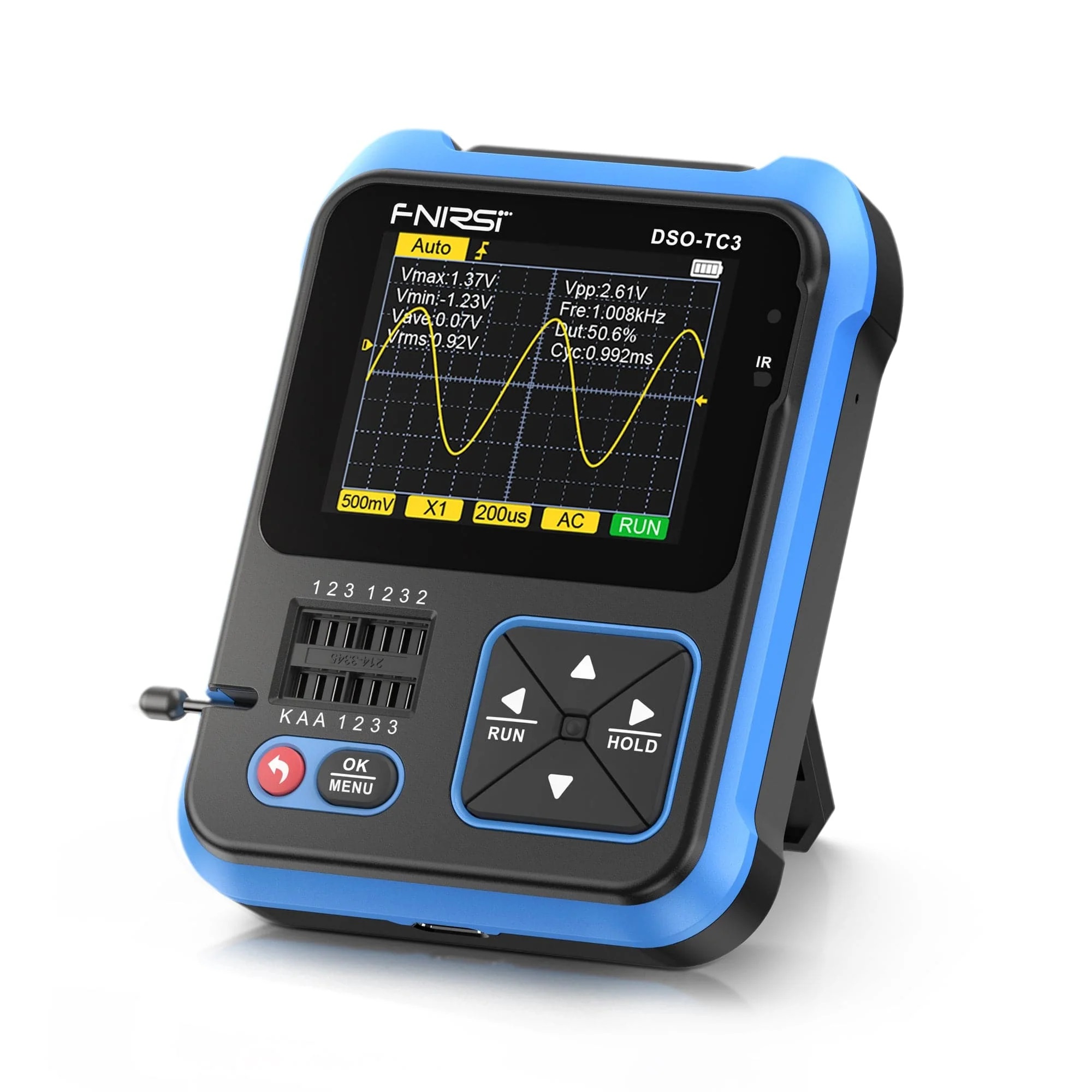

FNIRSI DSO-TC3 Портативный цифровой осциллограф + генератор сигналов + тестер компонентов

FNIRSI DSO-TC3 сочетает в себе цифровой электронный измерительный прибор, тестер электронных компонентов, генератор сигналов, проверку целостности цепи, проверку напряжения, измерение температуры и влажности, инфракрасное декодирование и другие функции, которые искусно интегрированы. Он оснащен 2,4-дюймовым цветным TFT-дисплеем, встроенной перезаряжаемой литиевой батареей, предоставляет пользователям более мощные и практичные функции с хорошей портативностью.
FNIRSI DSO-TC3 — это улучшенная версия DSO-TC2. На основе DSO-TC2 он имеет улучшенное обнаружение емкости ESR, выход генератора функциональных сигналов, улучшенную полосу пропускания и частоту дискретизации электронного измерительного прибора, увеличенный диапазон входного напряжения и обнаружения диода и т. д. Улучшение производительности и функций DSO-TC3 делает устройство более стабильным и точным в процессе обнаружения.


Функции

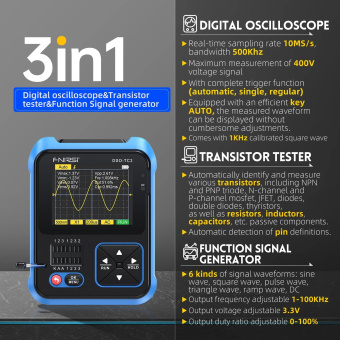

• Интеграция 3-в-1: цифровой запоминающий осциллограф, тестер компонентов, генератор сигналов для начинающих и любителей.
• Портативный осциллограф Fnirsi: Производительность: частота дискретизации 10 Мвыб./с, полоса пропускания 500 кГц.
• Большой TFT-дисплей: четкая визуализация.
• Аккумуляторная батарея: портативное удобство.
• Функции триггера: одиночный, нормальный, автоматический.
• Тестирование транзисторов: NPN, PNP, FET, диоды, внутрисхемный тестер транзисторов и многое другое.
• Анализ компонентов: определение контактов, протокол NEC.
• Режим тестирования МОП-транзисторов: определяет различные типы транзисторов.
• Другие режимы: непрерывность, напряжение, ШИМ, датчики температуры.

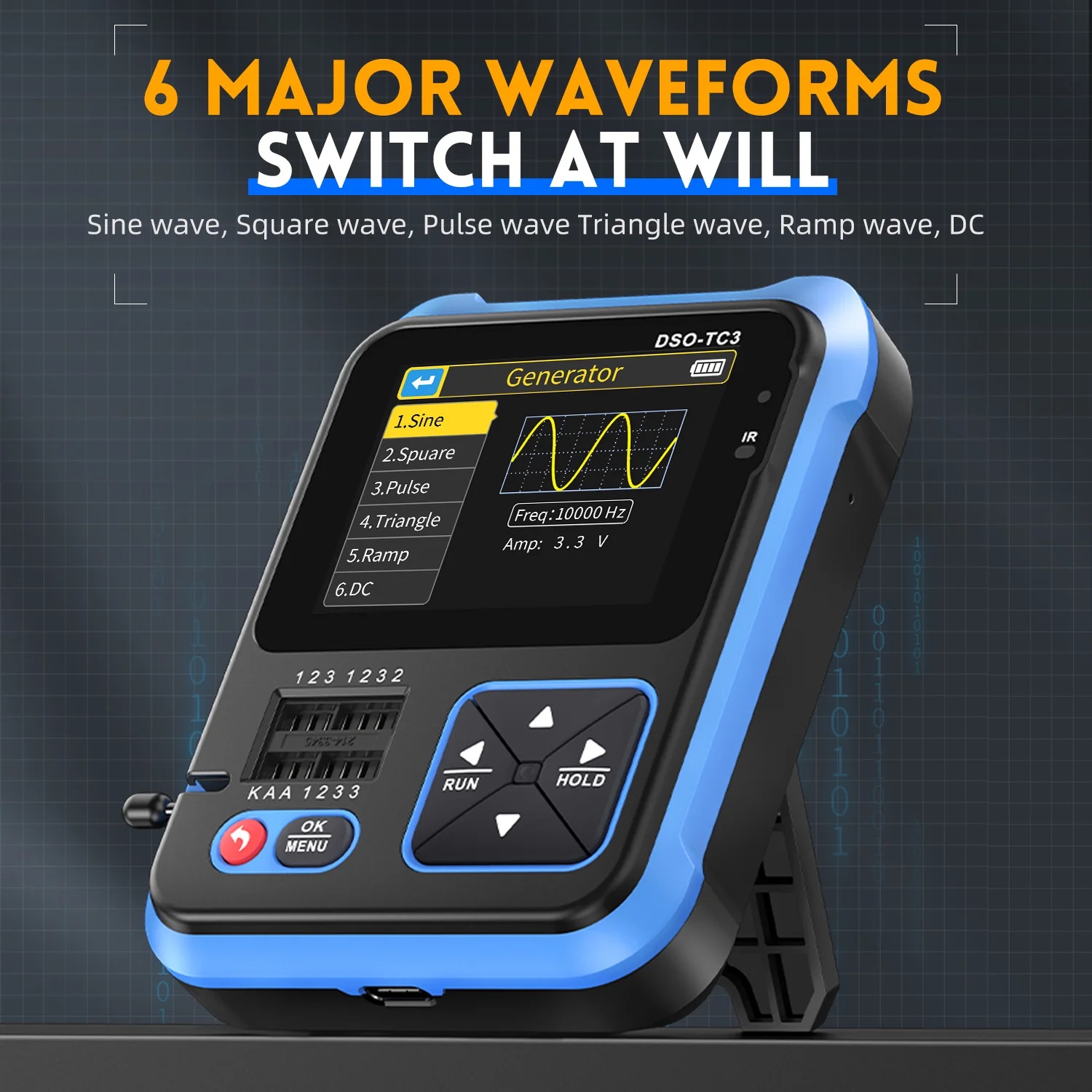

• Генератор сигналов: синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, постоянного тока.

Основные параметры

• Экран дисплея: цветной TFT-экран 2,4 дюйма, светодиодная подсветка
• Напряжение питания: литиевая аккумуляторная батарея
• Характеристики зарядки: USB Type-C, +5 В
• Объем продукта: 79*103*31мм
• Характеристики кронштейна: Универсальная складная подставка

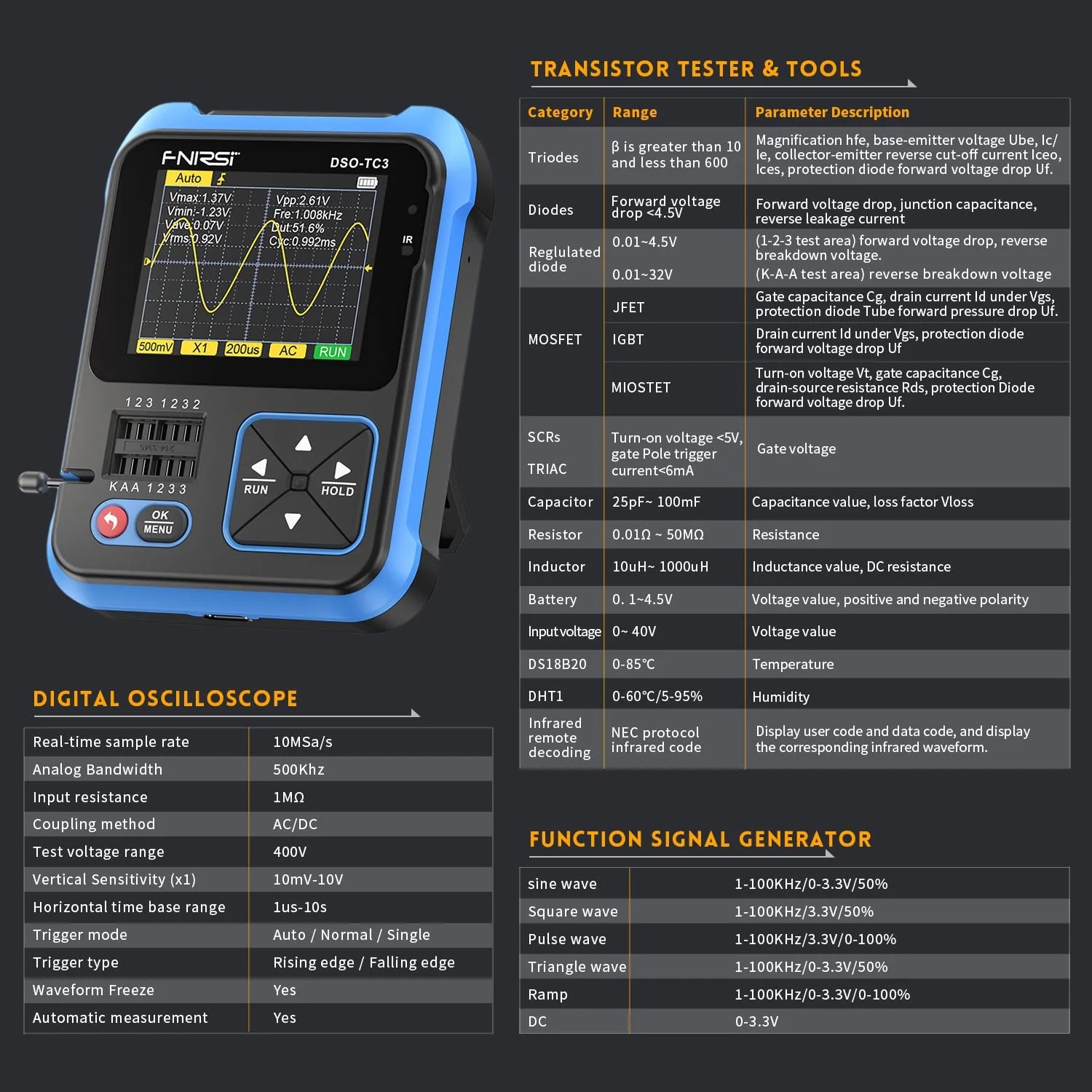

Спецификация

Цифровой осциллограф:

Частота дискретизации в реальном времени

10Msa/s

Аналоговая полоса пропускания

500КГц

Входное сопротивление

1МОм

Метод соединения

Переменный/постоянный ток

Диапазон тестового напряжения

400В

Вертикальная чувствительность (x1)

10мВ-10В

Диапазон горизонтальной временной развертки

1мкс-10с

Режим триггера

Авто / Нормальный / Одиночный

Тип триггера

Нарастающий фронт / Спадающий фронт

Заморозка формы волны

Да

Автоматическое измерение

Да



Генератор сигналов функций:

Синусоидальная волна

1-100КГц/0-3,3В/50%

Прямоугольная волна

1-100КГц/3,3В/50%

Пульсовая волна

1-100КГц/3,3В/0-100%

Треугольная волна

1-100КГц/0-3,3В/50%

Рампа

1-100КГц/0-3,3В/0-100%

округ Колумбия

0-3,3 В



Тестер транзисторов и инструменты:

Триоды

β больше 10 и меньше 600

Диоды

Прямое падение напряжения <4,5 В

Регулируемый диод

0,01~4,5 В (испытательная зона 1-2-3)
0,01~32 В (испытательная зона KAA)

МОП-транзистор



ПРИМЕЧАНИЕ:

①Ices, Iceo, Uf отображаются только в том случае, если они действительны.
② Емкость перехода и обратный ток утечки отображаются только в том случае, если они действительны.
③Напряжение включения или выключения полевого транзистора должно быть менее 5 В.
④ Отображается только при наличии защиты диода.
⑤Vloss отображается только тогда, когда он действителен.
⑥Двухногие компоненты и измерение индуктивности, когда сопротивление меньше 2,1 кОм.
